Индустриален IoT за оператори в нефтения и газовия сектор

В нефтения и газовия сектор внедряването на индустриалния интернет на нещата (IIoT) рядко започва от нулата. Инфраструктурата на оператора обикновено съчетава коректори на обема на газа, изчислители на разход (flow computers), RTU устройства, арматура, контролери и локални операторски интерфейси от различни производители и от последователни етапи на модернизация. В крайна сметка събирането на данни, обработката на събития, достъпът до архивите и управлението на оборудването се оказват разпокъсани между отделни системи.

VAD решава този проблем с Data Platform – подсистема на IIoT Екосистемата, създадена за цифровизацията на нефтения и газовия сектор и на газоразпределението: от отделен измервателен възел до многостепенно внедряване в мащаба на цялото предприятие. Платформата обединява телеметрията, управлението, архивните данни, оперативните събития и защитените интеграции в една експлоатационна среда, като запазва гъвкавост при избора на модели на внедряване, локализация и собственост.

Проблемът

Повечето оператори в нефтения и газовия сектор и в газоразпределението вече експлоатират разнороден наличен парк от уреди – коректори на обема на газа и средства за измерване на европейски и северноамерикански производители като Honeywell (включително Elster и RMG), Itron, Dresser (Baker Hughes) и RMA. Проблемът не е в самите уреди, а в липсата на цифров гръбнак, който да ги свързва.

Типичните трудности включват:

• Разнородно оборудване с различна логика на производителите, различни интерфейси и различни поколения хардуер.
• Разпокъсано събиране на данни – показанията, архивите и алармите остават изолирани в отделни локални системи.
• Липса на единно ниво на управление – станциите се управляват локално и несъгласувано.
• Трудна поддръжка и мащабиране, защото всеки нов обект или нова серия устройства усложнява архитектурата.

Последиците за експлоатацията са ясни: по-бавна реакция, по-малка прозрачност, по-слаб контрол и по-високи разходи за поддръжка.

Архитектура на решението

VAD обединява полевата телеметрия, командите за управление, архивните данни и интеграциите с корпоративните системи в една експлоатационна среда.

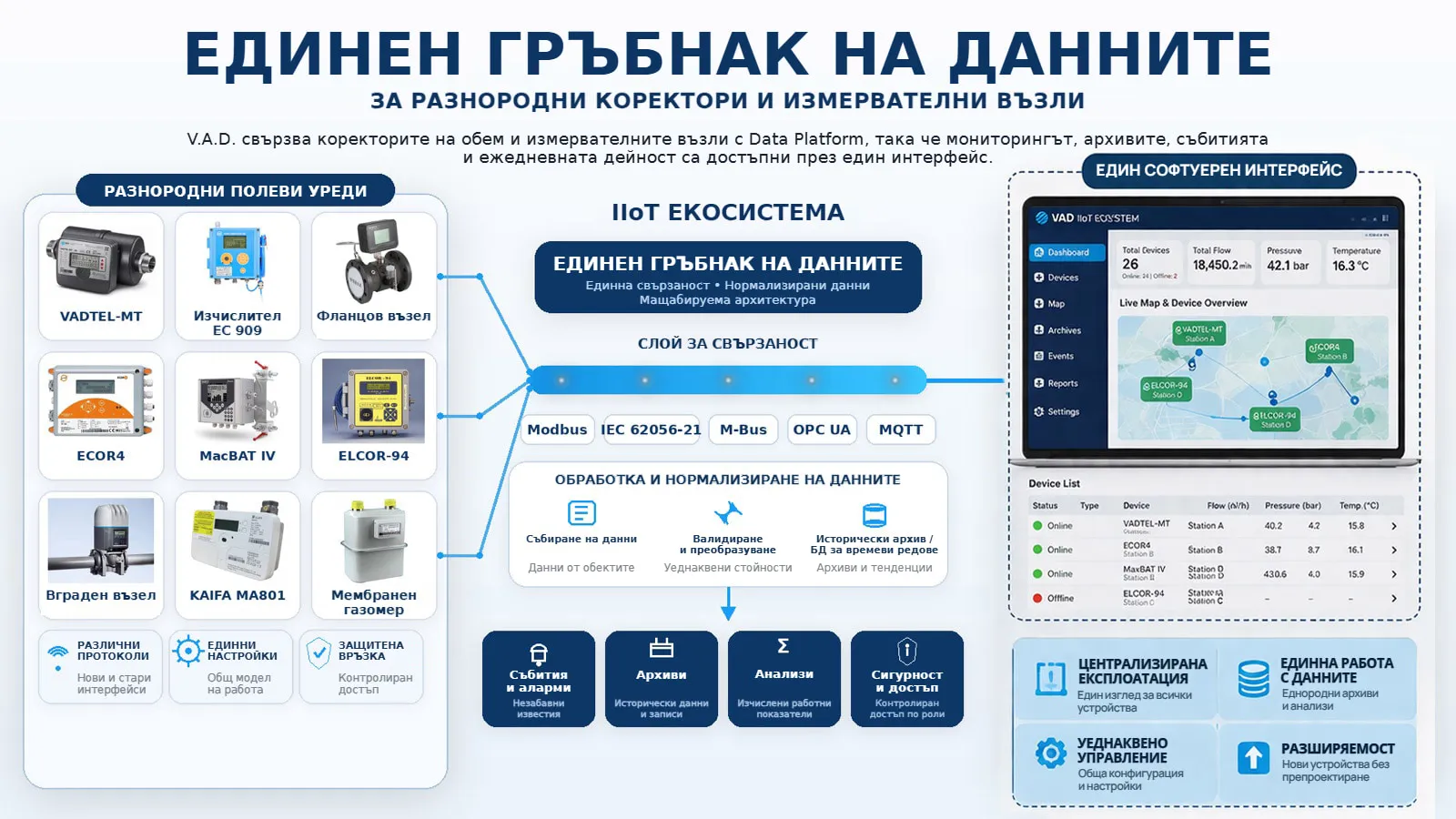

Единен гръбнак на данните за разнородни коректори и измервателни възли

VAD свързва коректорите на обем и измервателните възли с Data Platform, така че мониторингът, архивите, събитията и ежедневната оперативна дейност са достъпни през един интерфейс. Вместо да поддържат множество изолирани системи, операторите работят по централизиран оперативен модел със стандартизирани настройки, единна обработка на данните и възможност за разширяване без препроектиране на цялата архитектура.

Единен контролер за арматурата, коректора и сигналите за неоторизирано отваряне

За измервателните възли VAD доставя единен контролер – VADTel-ValveLink, който съчетава в едно устройство управлението на арматурата, интеграцията с коректора и откриването на неоторизирано отваряне. Това намалява броя на точките на отказ, опростява монтажа и обслужването и повишава експлоатационната надеждност на газоизмервателните възли.

Един интерфейс за управление на арматурата

Data Platform включва отделна карта на измервателния възел, в която диспечерите подават команди за отваряне и затваряне, следят обратната връзка за положението, проследяват междинните състояния и водят журнал на събитията – всичко на едно място. Един интерфейс за изпълнение на команди, наблюдение на положението и проследяване на събитията заменя разпокъсаните локални инструменти.

Интеграция с корпоративните системи чрез API

Data Platform се интегрира с корпоративните системи чрез документиран REST API. Практическите сценарии за интеграция обхващат ERP системи, системи за фактуриране и диспечерско управление, SCADA, ГИС и аналитични среди. Резултатът е единно информационно пространство за измерванията, състоянията на оборудването и събитията, като контролът на достъпа въз основа на роли и възможността за одит се запазват навсякъде.

Архитектура и мащаб

Data Platform се мащабира от отделен обект до разпределен оперативен модел с няколко организационни нива. Типичната структура включва:

• Корпоративно ниво – стандарти, роли, политика за сигурност и KPI.
• Регионално ниво – дейност на клоновете, групи активи и контрол на достъпа.
• Ниво на района на обслужване или диспечерско ниво – събития, процеси по обслужването и интеграции.
• Ниво на обекта – измервателни възли, арматура, контролери и локални средства за измерване.

Този подход позволява централизиран обзор при локално изпълнение, наследяване на политиките в цялата структура и разширяване към нови региони или обекти, без да се променя архитектурата на ядрото на платформата.

Сигурност и суверенитет

Сигурността е част от оперативния модел, а не допълнение към него. За нефтената и газовата инфраструктура VAD прилага защита на четири нива по целия път от полевия сензор до платформата – същата архитектура, която се използва в цялата IIoT Екосистема.

Многослойна архитектура на защитата

Моделът на сигурност на Data Platform обхваща четири нива:

• Устройства: подписан фърмуер със защитено зареждане на RTU устройствата и полевите контролери, корпуси с индикация за отваряне, искробезопасни бариери ATEX там, където оборудването се намира във взривоопасни зони, и входове за откриване на неоторизирано отваряне в измервателните възли.
• Пренос: TLS 1.3 с взаимно удостоверяване чрез индивидуални сертификати за всяко устройство, криптирани тунели през мобилни мрежи GSM, GPRS, NB-IoT и LTE-M, VPN достъп за персонала на оператора, сегментиране на мрежата или отделен APN, както и IDS/IPS, NGFW и защита от DDoS атаки.
• Платформа: физически защитени центрове за данни с контрол на достъпа, видеонаблюдение и резервиране на захранването и климатизацията; контейнеризирани услуги върху SELinux или AppArmor с укрепване на сигурността и прилагане на корекции; MFA, OAuth2/OIDC, RBAC и защита на ниво приложение от CSRF, XSS и SQLi; пълно записване на всяко показание, всяка аларма и всяко действие на диспечера в журнала за одит.
• Съхранение: криптиране на съхраняваните данни с AES-256, управление на ключовете в HSM/KMS, стратегия за резервно копиране 3-2-1, местонахождение на данните в определена юрисдикция и суверенен хостинг в ЕС по подразбиране.

Преносимост на данните и контрол на достъпа на трети страни

Платформата поддържа контролиран обмен и преносимост на данните. Това включва контрол на достъпа на трети страни, обмен чрез REST API и във формат JSON, сценарии за експорт от страна на крайните потребители и процеси за експорт на данни, които намаляват зависимостта от един доставчик. При проекти с изисквания за регулаторна, корпоративна или партньорска отчетност операторът запазва контрола върху това кой получава достъп, какво се експортира и в какъв формат.

Независимо ядро на платформата

За критичните инсталации архитектурната независимост е от значение. Data Platform работи като независима експлоатационна среда, изградена върху собствен програмен код, като критично важният софтуерен стек не изисква за работата си компоненти на трети страни. Това създава основа за дългосрочна поддръжка, предвидима експлоатация и проекти, насочени към сертифициране.

Многоезични работни процеси и външен достъп

Локализацията и външният достъп се конфигурират според нуждите на проекта върху същото ядро на платформата.

Интерфейси и документация на избрания език

Локализацията се определя от конкретния проект. Потребителските интерфейси, отчетите, известията, формулярите, справочниците, терминологията и техническата документация се превключват на езика, избран от оператора или от крайния потребител, без промени в логиката на платформата или в поведението на API интерфейса. Това е важно за оператори с дейност в няколко държави, за местни подизпълнители по обслужването и за внедрявания, насочени към крайните потребители.

Изолиран сървър-реплика за външен достъп

Когато регулаторни органи, партньорски оператори, външни системи за фактуриране или крайни потребители се нуждаят от достъп до текуща информация, VAD предлага модел със сървър-реплика. Еднопосочната репликация копира данните от основната среда на изолиран сървър-реплика. Потребителите работят с портал само за четене, без връзка в обратна посока към основната среда за управление. Така сигурността на основната експлоатационна среда се запазва, а външните потребители получават прозрачен достъп до одобрените данни.

Софтуерно-хардуерна екосистема

Предложението на VAD за нефтения и газовия сектор не се ограничава до софтуера. VAD може да достави Data Platform като интегрирано софтуерно-хардуерно решение с гарантирана съвместимост между полевото оборудване и цифровото ниво.

Софтуерна част

• Data Platform за обработка, съхранение и визуализация на телеметрията и достъп до архивите.
• Табла за управление, графики на тенденциите, аларми и процеси за изготвяне на отчети.
• API слой за обмен на данни и интеграция с корпоративните системи.
• Функции за сигурност и администриране, включително роли, права за достъп и журнали на събитията.

Телеметрични устройства

• RTU устройства и полеви контролери за събиране и предаване на данните от обектите.
• Средства за измерване като изчислители на разход, сензори за налягане, сензори за температура и телеметрични устройства за измерване на ниво.
• Изпълнителни механизми, включително кранове, шибъри и управляващи релета.
• Комуникационни модули за GSM, GPRS, NB-IoT и LTE-M.

Типичният път на внедряване включва проектиране, доставка и настройка, инсталиране и въвеждане в експлоатация, а след това – работа в единна среда за управление.

Модели на внедряване и сътрудничество

На клиентите от нефтения и газовия сектор често е нужно повече от стандартна SaaS услуга. Затова VAD предлага няколко варианта на собственост и внедряване в зависимост от договорните условия и от изискванията за сигурност и експлоатация.

Варианти на внедряване

• В инфраструктурата на клиента (on-premise) или в частен облак.
• Отделен облак като управлявана услуга.
• Хибриден модел за интеграции и резервиране.
• Съвместна експлоатация с поетапно предаване на управлението.

Формати на сътрудничество

VAD може да предостави платформата като лицензирано решение, като управлявано внедряване или като проект с поетапно прехвърляне на правата и изходните материали. Конкретните търговски модели включват прехвърляне на изходния код чрез ескроу с договорености за непрекъсваемост на дейността и пълно прехвърляне на интелектуалната собственост (ИС) за суверенни внедрявания. Този набор от варианти позволява на операторите да започнат с пилотен проект, да адаптират конфигурацията към своята инфраструктура и да мащабират решението в рамките на договорен оперативен модел без функционална обвързаност с доставчика.

Предавани материали по проекта

В зависимост от модела на проекта предаваните материали могат да включват изходен код и хранилища, техническа документация, схеми на интеграция, структури на данни, обучение и прехвърляне на достъпа. Точният обхват се определя от договора и от изискванията на проекта.

Резултати за операторите

За операторите в нефтения и газовия сектор ползата от решението е по-скоро оперативна, отколкото чисто техническа:

• Сигурност: контрол на достъпа, одитна следа и защита на данните за критично важна инфраструктура.
• Бърз старт: пилотен проект, конфигуриране и поетапно мащабиране според реалния обхват на проекта.
• Оперативна съвместимост: интеграция чрез API с ERP, системи за фактуриране, SCADA, ГИС и други свързани системи.
• Оптимизация на разходите: автоматизация на процесите, по-голяма прозрачност и по-ниски разходи за интеграция.
• Мащабируемост: от отделен обект до разпределена мрежа на цялото предприятие.

Справочна документация

• Стандарти за данните и модел на преносимост
• Архитектура на сигурността при внедряване
