Průmyslový IoT pro provozovatele v ropném a plynárenském průmyslu

V ropném a plynárenském odvětví začíná průmyslový IoT málokdy na zelené louce. Infrastruktura provozovatelů obvykle kombinuje přepočítávače množství plynu, průtokové počítače, jednotky RTU, armatury, řídicí jednotky a lokální obslužná rozhraní od různých dodavatelů a z postupných vln modernizace. Sběr dat, zpracování událostí, přístup k archivům a ovládání zařízení jsou tak roztříštěny do samostatných systémů.

VAD tento problém řeší pomocí subsystému Data Platform, součásti IIoT Ekosystému. Platforma je navržena pro digitalizaci ropného a plynárenského průmyslu i plynárenských distribučních společností, od jediného měřicího uzlu až po víceúrovňové celopodnikové nasazení. Spojuje telemetrii, řízení, archivní data, provozní události a zabezpečené integrace do jednoho provozního prostředí a přitom zachovává flexibilitu modelů nasazení, lokalizace i vlastnictví.

Problém

Většina provozovatelů v ropném a plynárenském průmyslu i plynárenských distribučních společností má smíšený stávající park zařízení – přepočítávače množství plynu a měřidla evropských a severoamerických výrobců, jako jsou Honeywell (včetně Elster a RMG), Itron, Dresser (Baker Hughes) a RMA. Problémem nejsou samotná zařízení, ale chybějící digitální páteř kolem nich.

Typické potíže:

• Heterogenní vybavení s odlišnou logikou výrobců, odlišnými rozhraními a různými generacemi hardwaru.
• Roztříštěný sběr dat – odečty, archivy a alarmy zůstávají izolované v samostatných lokálních systémech.
• Absence jednotné řídicí vrstvy – řízení na úrovni stanic probíhá lokálně a nejednotně.
• Obtížná podpora a škálování, protože každý nový objekt nebo typová řada zařízení zvyšuje složitost architektury.

Provozní důsledky jsou zřejmé: pomalejší reakce, menší transparentnost, slabší kontrola a vyšší náklady na podporu.

Architektura řešení

VAD spojuje telemetrii z terénu, řídicí příkazy, archivní data a podnikové integrace do jednoho provozního prostředí.

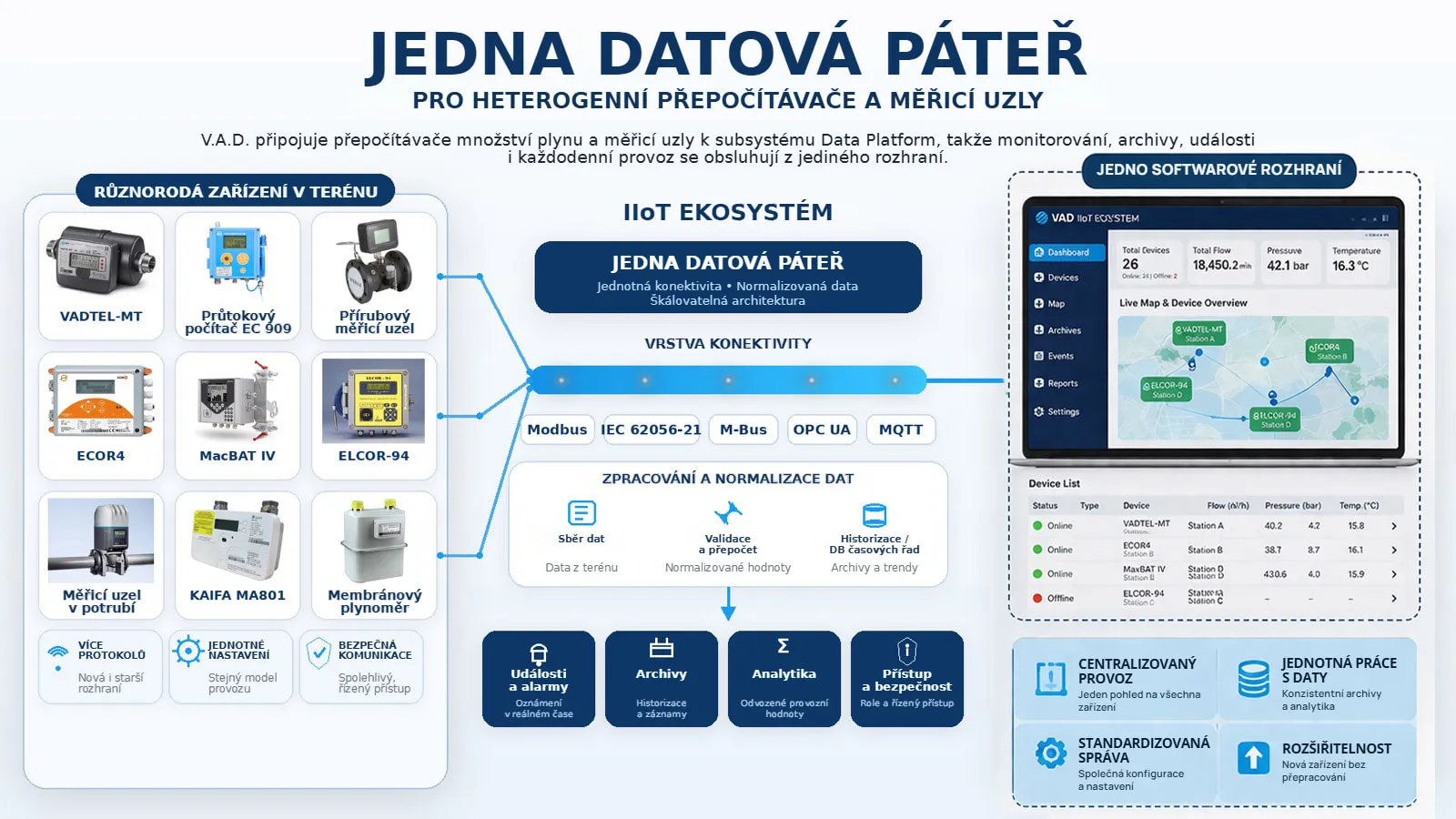

Jedna datová páteř pro heterogenní přepočítávače a měřicí uzly

VAD připojuje přepočítávače množství plynu a měřicí uzly k subsystému Data Platform, takže monitorování, archivy, události i každodenní provoz se obsluhují z jednoho rozhraní. Místo aby udržovali několik izolovaných datových sil, pracují provozovatelé v centralizovaném provozním modelu se standardizovaným nastavením, jednotnou prací s daty a prostorem pro rozšíření bez přepracování celé architektury.

Jedna řídicí jednotka pro armaturu, přepočítávač a neoprávněnou manipulaci

Pro měřicí uzly dodává VAD řídicí jednotku VADTel-ValveLink, která v jednom zařízení spojuje ovládání armatury, integraci přepočítávače a detekci neoprávněné manipulace. Tím se snižuje počet potenciálních míst poruchy, zjednodušuje se instalace i údržba a zvyšuje se provozní spolehlivost plynárenských měřicích uzlů.

Jedno rozhraní pro ovládání armatur

Data Platform obsahuje vyhrazenou kartu měřicího uzlu, kde dispečeři na jednom místě zadávají příkazy k otevření a zavření, sledují zpětné hlášení polohy i mezipolohy a vedou protokol událostí. Jedno rozhraní pro provádění příkazů, sledování polohy a evidenci událostí nahrazuje roztříštěné lokální nástroje.

Integrace s podnikovými systémy přes API

Data Platform se integruje s podnikovými systémy přes zdokumentované REST API. V praxi jde o integraci se systémy ERP, fakturace, dispečinku, SCADA a GIS a s analytickými prostředími. Výsledkem je jednotný informační prostor pro měření, stavy zařízení a data o událostech, přičemž řízení přístupu podle rolí i auditovatelnost zůstávají zachovány v celém řetězci.

Architektura a škálování

Data Platform se škáluje od jednotlivého objektu až po distribuovaný provozní model s několika organizačními úrovněmi. Typická struktura zahrnuje:

• Podniková úroveň pro standardy, role, bezpečnostní politiku a KPI.
• Regionální úroveň pro provoz poboček, skupiny majetku a řízení přístupu.
• Úroveň servisní oblasti nebo dispečinku pro události, servisní procesy a integrace.
• Úroveň objektu pro měřicí uzly, armatury, řídicí jednotky a místní měřicí prostředky.

Tento přístup umožňuje centrální přehled při místním řízení provozu, dědění politik v celé struktuře a rozšíření do nových regionů či objektů bez přestavby jádra platformy.

Bezpečnost a suverenita

Bezpečnost je součástí provozního modelu, nikoli doplňkem. Pro infrastrukturu ropného a plynárenského průmyslu uplatňuje VAD čtyřvrstvou ochranu na celé cestě od snímače v terénu až po platformu – stejnou architekturu, jaká se používá v celém IIoT Ekosystému.

Vícevrstvá architektura ochrany

Bezpečnostní model platformy zahrnuje čtyři vrstvy:

• Zařízení v terénu: podepsaný firmware se zabezpečeným spouštěním na jednotkách RTU a řídicích jednotkách v terénu, kryty s indikací neoprávněného otevření, jiskrově bezpečné bariéry ATEX tam, kde jsou zařízení v prostorech s nebezpečím výbuchu, a vstupy pro detekci neoprávněné manipulace v měřicích uzlech.
• Přenos: TLS 1.3 se vzájemnou autentizací a certifikáty pro každé zařízení, šifrované tunely v mobilních sítích GSM, GPRS, NB-IoT a LTE-M, přístup obsluhy přes VPN, segmentace sítě nebo vyhrazený APN a dále IDS/IPS, NGFW a ochrana proti DDoS.
• Platforma: fyzicky chráněná datová centra s řízením přístupu, kamerovým systémem (CCTV) a redundancí napájení a klimatizace; kontejnerizované služby chráněné pomocí SELinux nebo AppArmor, se zodolněním a záplatováním; MFA, OAuth2/OIDC, RBAC a ochrana na aplikační úrovni proti CSRF, XSS a SQLi; úplné auditní logování každého odečtu, výstrahy a zásahu obsluhy.
• Úložiště: šifrování uložených dat AES-256, správa klíčů v HSM/KMS, strategie zálohování 3-2-1, geograficky vymezené umístění dat a ve výchozím stavu suverénní hosting v EU.

Přenositelnost dat a řízení přístupu třetích stran

Platforma podporuje řízené sdílení a přenositelnost dat. Patří sem řízení přístupu třetích stran, výměna dat přes REST API a ve formátu JSON, scénáře exportu pro koncové uživatele a procesy exportu dat, které snižují závislost na dodavateli. U projektů s požadavky na regulatorní, podnikový nebo partnerský reporting si provozovatel zachovává kontrolu nad tím, kdo získá přístup, co se exportuje a v jakém formátu.

Nezávislé jádro platformy

U kritických instalací záleží na architektonické nezávislosti. Data Platform běží jako samostatné provozní prostředí postavené na vlastním kódu, bez povinných běhových komponent třetích stran v kriticky důležitém softwarovém stacku. Výsledkem je základ pro dlouhodobou podporu, předvídatelný provoz a projekty zaměřené na certifikaci.

Vícejazyčné pracovní postupy a externí přístup

Lokalizaci i externí přístup lze pro každý projekt nakonfigurovat nad stejným jádrem platformy.

Rozhraní a dokumentace ve zvoleném jazyce

Lokalizace se řídí potřebami projektu. Uživatelská rozhraní, reporty, oznámení, formuláře, číselníky, terminologie i technická dokumentace se přepínají do jazyka zvoleného provozovatelem nebo koncovým uživatelem, bez změny logiky platformy nebo chování API. To je důležité pro provozovatele působící ve více zemích, místní servisní dodavatele a nasazení určená koncovým odběratelům.

Izolovaný replikační server pro externí přístup

Pokud regulační orgány, partnerští provozovatelé, navazující fakturační systémy nebo koneční odběratelé potřebují přístup k aktuálním informacím, nabízí VAD model s replikačním serverem. Jednosměrná replikace kopíruje data z primárního prostředí na izolovaný replikační server. Uživatelé pracují s portálem pouze pro čtení, bez zpětného spojení s primárním řídicím prostředím. Bezpečnost hlavního provozního prostředí tak zůstává zachována a schválená data jsou přitom transparentně dostupná navenek.

Softwarový a hardwarový ekosystém

Nabídka VAD pro ropný a plynárenský průmysl se neomezuje na software. VAD může Data Platform dodat jako integrované softwarové a hardwarové řešení se zaručenou kompatibilitou mezi zařízeními v terénu a digitální vrstvou.

Rozsah softwaru

• Data Platform pro zpracování, ukládání a vizualizaci telemetrie a přístup k archivům.
• Přehledové panely, trendy, výstrahy a procesy reportingu.
• Vrstva API pro podnikovou výměnu dat a integraci.
• Bezpečnostní a administrační funkce včetně rolí, přístupových práv a protokolů událostí.

Rozsah telemetrických zařízení

• Jednotky RTU a řídicí jednotky pro sběr a přenos dat z terénu.
• Měřicí přístroje, jako jsou průtokové počítače, snímače tlaku, snímače teploty a telemetrická zařízení pro měření hladiny.
• Akční členy, například ventily, šoupata a řídicí relé.
• Komunikační moduly pro GSM, GPRS, NB-IoT a LTE-M.

Typické zavedení probíhá v krocích: návrh, dodávka a nastavení, nasazení a uvedení do provozu, poté jednotný provoz v jednom řídicím prostředí.

Modely nasazení a spolupráce

Zákazníci z ropného a plynárenského průmyslu často potřebují více než standardní nabídku SaaS. VAD proto podporuje několik variant vlastnictví a nasazení podle smluvních, bezpečnostních a provozních požadavků.

Možnosti nasazení

• On-premise nebo privátní cloud.
• Spravovaný dedikovaný cloud.
• Hybridní model pro integrace a redundanci.
• Společně řízený provoz s postupným předáním.

Formy spolupráce

VAD může platformu dodat jako licencované řešení, jako spravované nasazení nebo jako projekt s postupným převodem práv a zdrojových materiálů. K dispozici jsou i definované obchodní modely: převod zdrojového kódu prostřednictvím escrow s ujednáními o kontinuitě činností a kompletní převod práv duševního vlastnictví pro suverénní nasazení. Díky této šíři možností mohou provozovatelé začít pilotem, přizpůsobit konfiguraci své infrastruktuře a škálovat v dohodnutém provozním modelu bez funkční závislosti na dodavateli.

Předávané projektové materiály

V závislosti na modelu projektu mohou výstupy zahrnovat zdrojový kód a repozitáře, technickou dokumentaci, integrační schémata, datové struktury, školení a předání přístupů. Přesný rozsah stanoví smlouva a požadavky projektu.

Přínosy pro provozovatele

Pro provozovatele v ropném a plynárenském průmyslu má řešení především provozní, nikoli čistě technickou hodnotu:

• Bezpečnost: řízení přístupu, auditní stopa a ochrana dat pro kriticky důležitou infrastrukturu.
• Rychlý start: pilot, konfigurace a postupné škálování podle skutečného rozsahu projektu.
• Interoperabilita: integrace přes API se systémy ERP, fakturace, SCADA, GIS a dalšími navazujícími systémy.
• Optimalizace nákladů: automatizace procesů, lepší transparentnost a nižší náklady na integraci.
• Škálovatelnost: od jediného objektu až po distribuovanou podnikovou síť.

Odkazy na dokumentaci

• Datové standardy a model přenositelnosti
• Bezpečnostní architektura nasazení
