Chytré měření vody – průmyslové IoT řešení

VAD Water Metering Solution – průmyslový IoT pro vodárenské společnosti. Ultrazvukové chytré vodoměry, snímače tlaku, dálkové ovládání armatur a Data Platform od jediného výrobce z EU.

Řešení pokrývá celý řetězec od snímačů v terénu přes řídicí jednotky v měřicích skříních až po subsystém Data Platform, který je na straně backendu integrován se systémy SCADA. Navrženo a vyrobeno v EU. Stejná architektura se uplatňuje ve vodárenství, plynárenství, teplárenství i v průmyslu.

Proč na tom záleží

Distribuci vody dnes mění tři faktory. Podíl nefakturované vody (NRW) stále roste: evropské vodárenské společnosti ztrácejí až 26% upravené vody dříve, než se dostane k odběrateli (EurEau). Distribuční sítě stárnou – průměrné stáří potrubí v obecních vodovodech přesahuje 40 let a velkou část sítí tvoří potrubí položené v 70. a 80. letech. Regulace EU se zpřísňuje: směrnice (EU) 2020/2184 o jakosti vody určené k lidské spotřebě zavádí od roku 2027 nové monitorovací povinnosti, přísnější kontrolu znečišťujících látek a častější digitální vykazování. Trh chytrých vodárenských technologií v EU má podle odhadů do roku 2028 dosáhnout 4,7 mld. € (CAGR 12,3%, MarketsAndMarkets).

Problém

Vodárenské společnosti pracují naslepo: ruční odečty, neodhalené úniky, žádná data o tlaku, žádná auditní stopa.

Provozovatelé čelí třem problémům současně. Fyzické ztráty ve stárnoucím potrubí stojí vodárenské sítě v EU každý rok 9,1 mld. € a většina úniků zůstává měsíce bez povšimnutí. Ruční odečet vodoměrů probíhá u většiny vodárenských společností ve střední a východní Evropě stále jen jednou až dvakrát ročně – vyúčtování se opírá o odhady, anomálie zůstávají neodhalené a provozovatelé nemají přehled v reálném čase. V celé EU nemá 85% obecních sítí vůbec žádné monitorování tlaku nebo průtoku v reálném čase, takže dispečink reaguje na stížnosti odběratelů, a ne na telemetrii.

Cílový stav

Od reaktivního hašení problémů k řízení vodárenství na základě dat – hodinová telemetrie, výstrahy během několika minut a úplná auditní stopa v souladu s předpisy EU.

VAD mění reaktivní řízení vodárenských společností v provoz založený na datech. Z ročních ručních odečtů se stává hodinová telemetrie s daty použitelnými pro fakturaci. Místo úniků odhalených s týdenním či měsíčním zpožděním přicházejí do několika minut výstrahy s polohou na mapě. Chybějící data o tlaku a průtoku nahrazuje monitorování v reálném čase pro každý měrný okrsek (DMA, District Metered Area). Chybějící auditní stopu nahrazuje úplný digitální záznam v souladu s předpisy EU.

Architektura řešení

Jeden ekosystém: chytrá zařízení, konektivita IoT a Data Platform – kompletně od jednoho dodavatele.

IIoT Ekosystém má tři vrstvy. Vrstvu chytrých zařízení tvoří snímač tlaku a teploty VADTel-SENS, ultrazvukový vodoměr VADTel-WUSM-25 a řídicí jednotka na DIN lištu VADTel-ValveLink. Konektivitu zajišťují GPRS, NB-IoT a LoRaWAN. Data Platform poskytuje analytiku, výstrahy a ovládání armatur. Naměřené hodnoty putují ze snímače přes NB-IoT nebo GPRS do platformy a odtud dál do přehledových panelů a rozhraní API.

Zařízení pro chytré měření vody

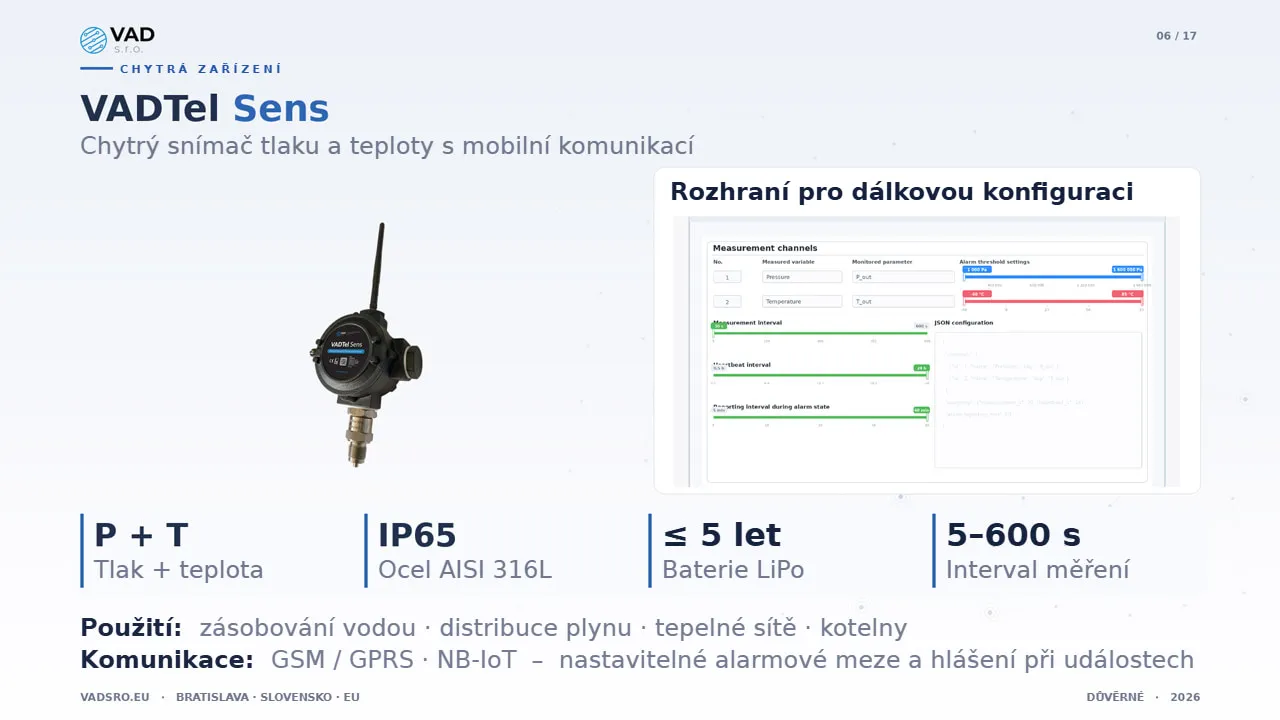

VADTel-SENS

Snímač tlaku a teploty s mobilní komunikací pro instalaci v terénu. Jednodílné pouzdro z nerezové oceli AISI 316L s krytím IP65 a vestavěná baterie LiPo pro až pět let autonomního provozu. Interval měření 5–600 sekund. Komunikace přes GSM, GPRS a NB-IoT, nastavitelné alarmové meze a odesílání dat při událostech. Použití: zásobování vodou, distribuce plynu, tepelné sítě a kotelny.

Parametr	Hodnota
Měření	Tlak + teplota
Pouzdro	IP65, ocel AISI 316L
Baterie	LiPo, až 5 let
Interval	5–600 sekund
Komunikace	GSM / GPRS / NB-IoT

VADTel-WUSM-25

Ultrazvukový chytrý vodoměr pro domácnosti i komerční odběratele. DN 25, jmenovité hodnoty MAP 16 / T50, ponorné pouzdro s krytím IP68. Certifikace MID podle EN ISO 4064, třída 2 (E2), vyrobeno v EU. Napájení z baterie 3,0 V DC s dlouhou životností. Integrace se subsystémem Data Platform umožňuje analytiku v reálném čase, přístup k archivu a historii komunikačních relací.

Parametr	Hodnota
Jmenovitá světlost	DN 25
Krytí	IP68, ponorné provedení
Napájení	baterie 3,0 V DC s dlouhou životností
Certifikace	MID, EN ISO 4064
Přesnost	třída 2 (E2)

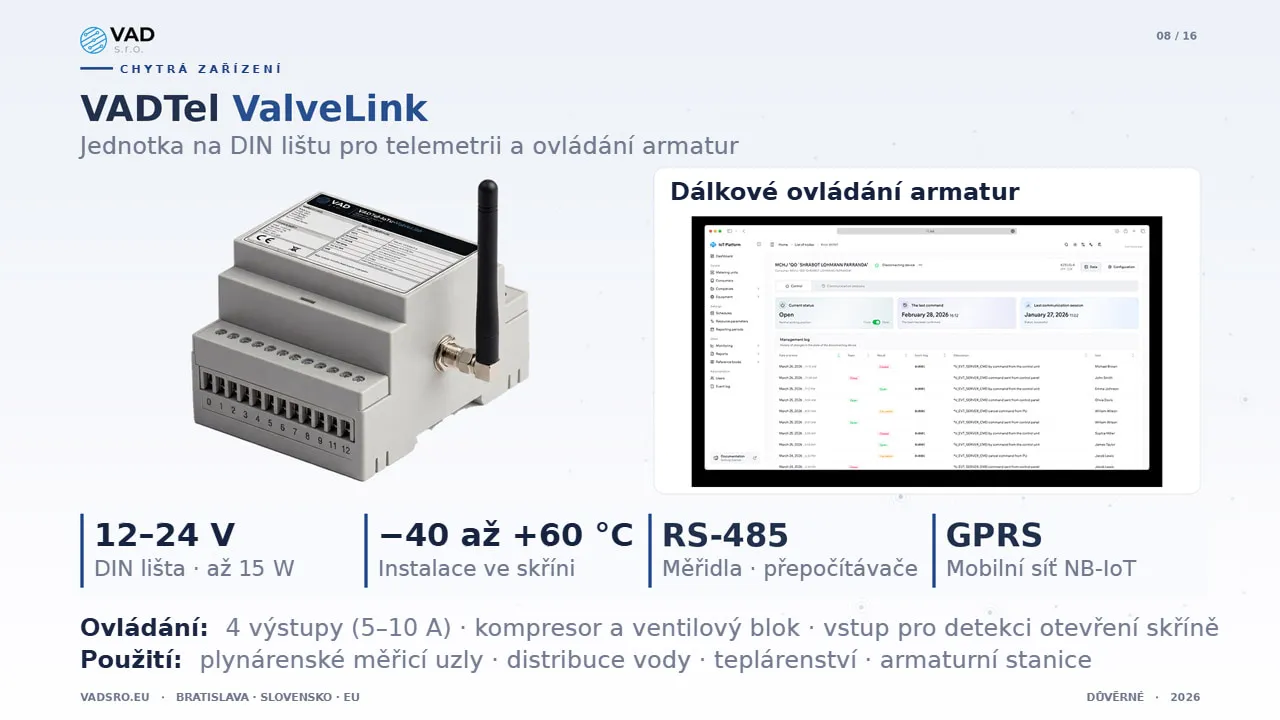

VADTel-ValveLink

Jednotka na DIN lištu pro telemetrii a ovládání armatur v měřicích skříních. Napájení 12–24 V DC, příkon až 15 W, provozní teplota −40 až +60 °C. Galvanicky oddělené rozhraní RS-485 pro měřidla a přepočítávače množství plynu, komunikace přes mobilní sítě GPRS a NB-IoT, čtyři výstupy 5–10 A pro ovládání kompresoru a pneumatického ventilového bloku a vstup pro detekci neoprávněného otevření skříně. Použití: plynárenské měřicí uzly, distribuce vody, soustavy zásobování teplem a vzdálené armaturní stanice.

Parametr	Hodnota
Napájení	12–24 V DC, max. 15 W
Teplota	−40 až +60 °C
Rozhraní pro měřidla	RS-485, galvanicky oddělené
Mobilní síť	GPRS / NB-IoT
Výstupy	4 (5–10 A)

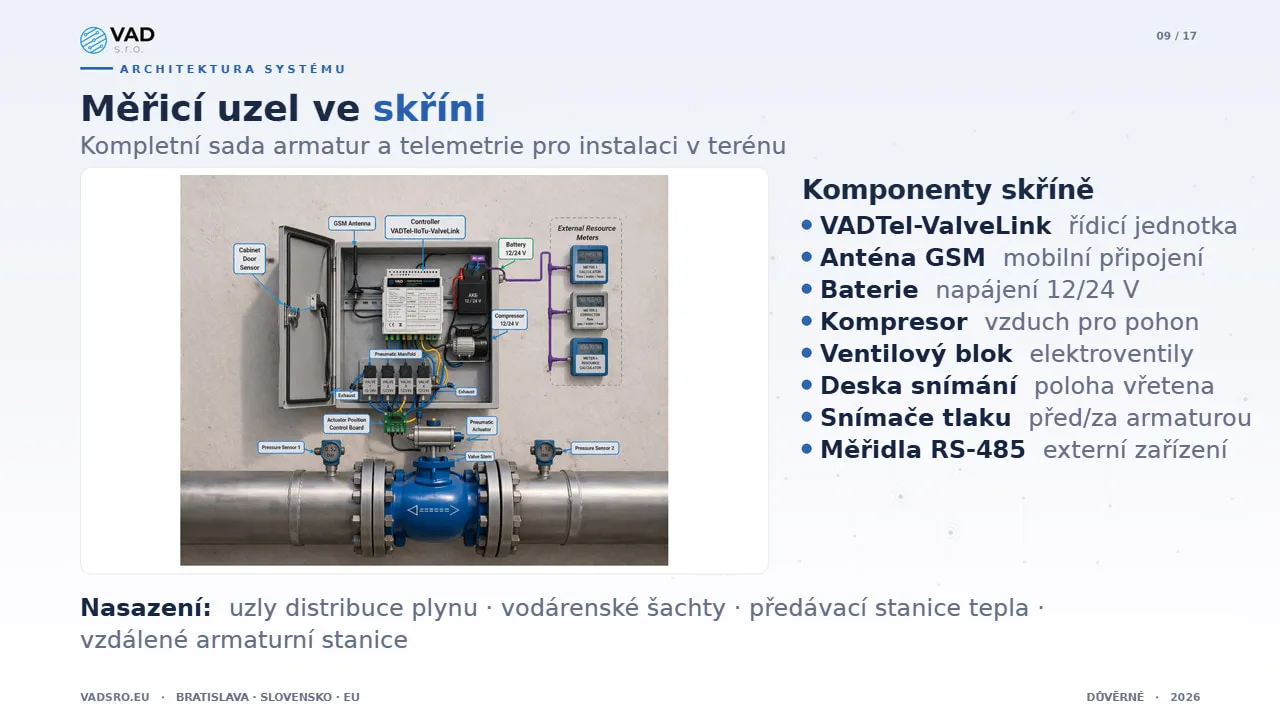

Sestava měřicího uzlu

Kompletní sada armatur a telemetrie pro instalaci v terénu – všechny komponenty potřebné pro dálkové měření vody a ovládání armatur v jedné skříni.

Sada obsahuje řídicí jednotku VADTel-ValveLink, anténu GSM pro připojení k mobilní síti, bateriové napájení 12/24 V, pneumatický kompresor, blok elektromagnetických ventilů, desku snímání polohy vřetena pohonu, snímače vstupního a výstupního tlaku a externí měřidla s rozhraním RS-485. Typickými místy nasazení jsou vodárenské šachty, okrsková místa redukce tlaku, předávací stanice tepla, uzly distribuce plynu a vzdálené armaturní stanice.

Data Platform v cloudu pro vodárenské společnosti

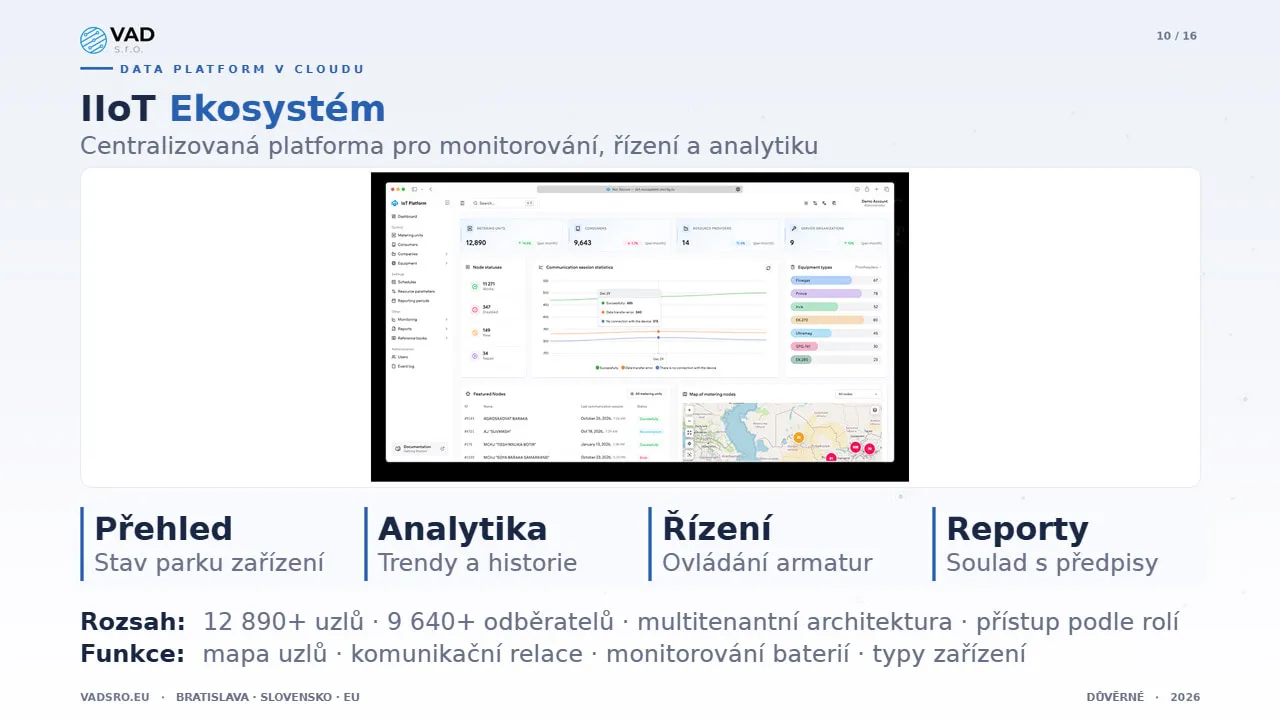

Data Platform

Data Platform je cloudový subsystém IIoT Ekosystému – jednotné prostředí pro monitorování, řízení a analytiku napříč nasazeným parkem zařízení. V současnosti spravuje více než 12 890 měřicích uzlů a přes 9 640 odběratelů; má multitenantní architekturu a řízení přístupu na základě rolí. Stojí na čtyřech pilířích: přehledový panel stavu parku zařízení, analýza trendů a historická data, ovládání armatur a reporty o dodržování předpisů.

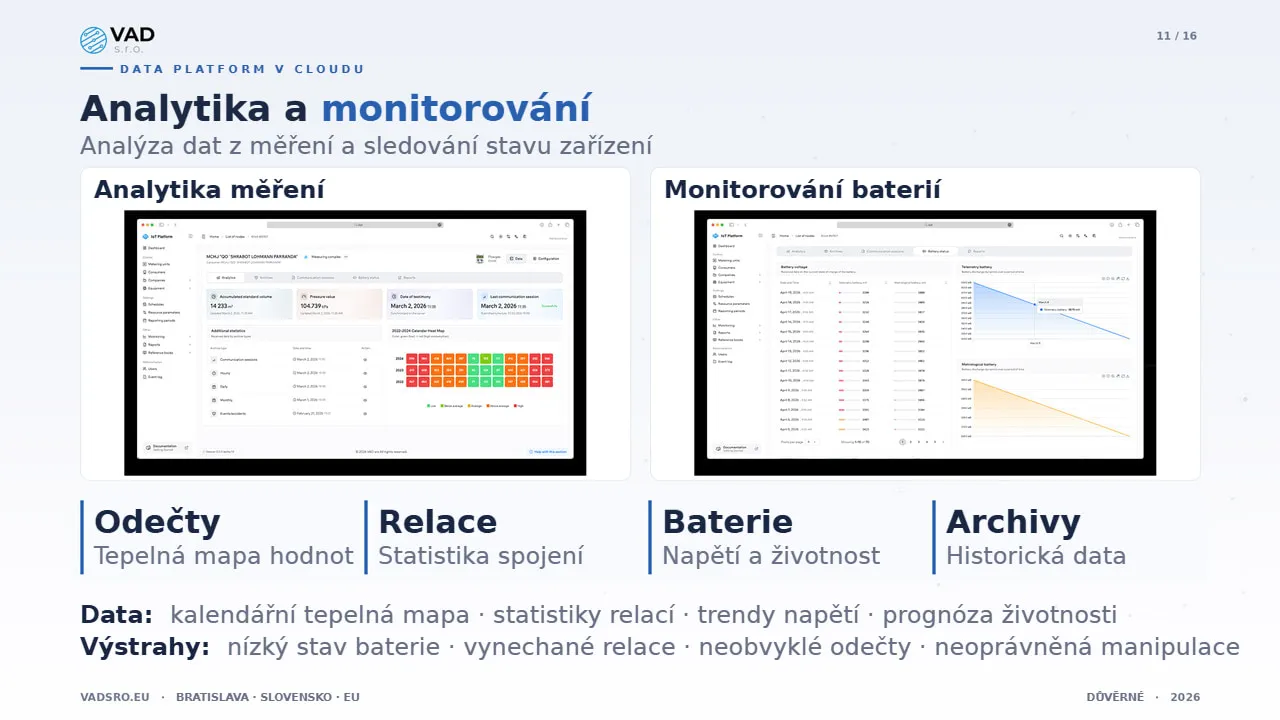

Analytika a monitorování

Platforma spojuje analýzu dat z měření a sledování stavu zařízení v jednom zobrazení: kalendářní tepelné mapy odečtů, statistiky komunikačních relací, monitorování napětí baterií s prognózou životnosti a archivy historických dat. Nastavitelné výstrahy upozorňují na nízký stav baterie, vynechané relace, neobvyklé odečty a neoprávněnou manipulaci.

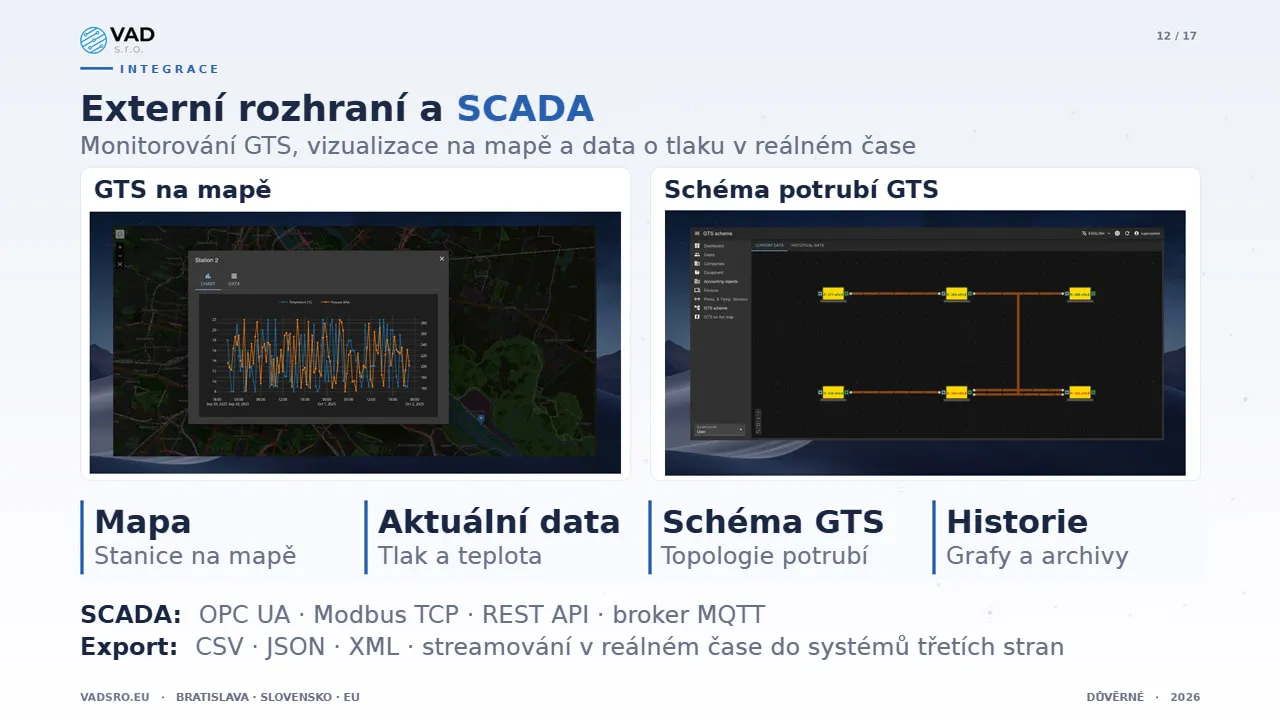

Externí rozhraní a SCADA

Platforma se integruje s externími systémy SCADA pro monitorování přepravní soustavy plynu (GTS), vizualizaci na mapě a data o tlaku v reálném čase. Mapové zobrazení GTS umisťuje stanice na geografickou mapu s grafy teploty a tlaku v reálném čase. Schéma potrubí GTS zobrazuje topologii sítě s aktuálními hodnotami tlaku v každém uzlu. Pro integraci jsou k dispozici protokoly OPC UA, Modbus TCP, REST API a MQTT. Platforma exportuje data ve formátech CSV, JSON a XML a v reálném čase je streamuje do systémů třetích stran.

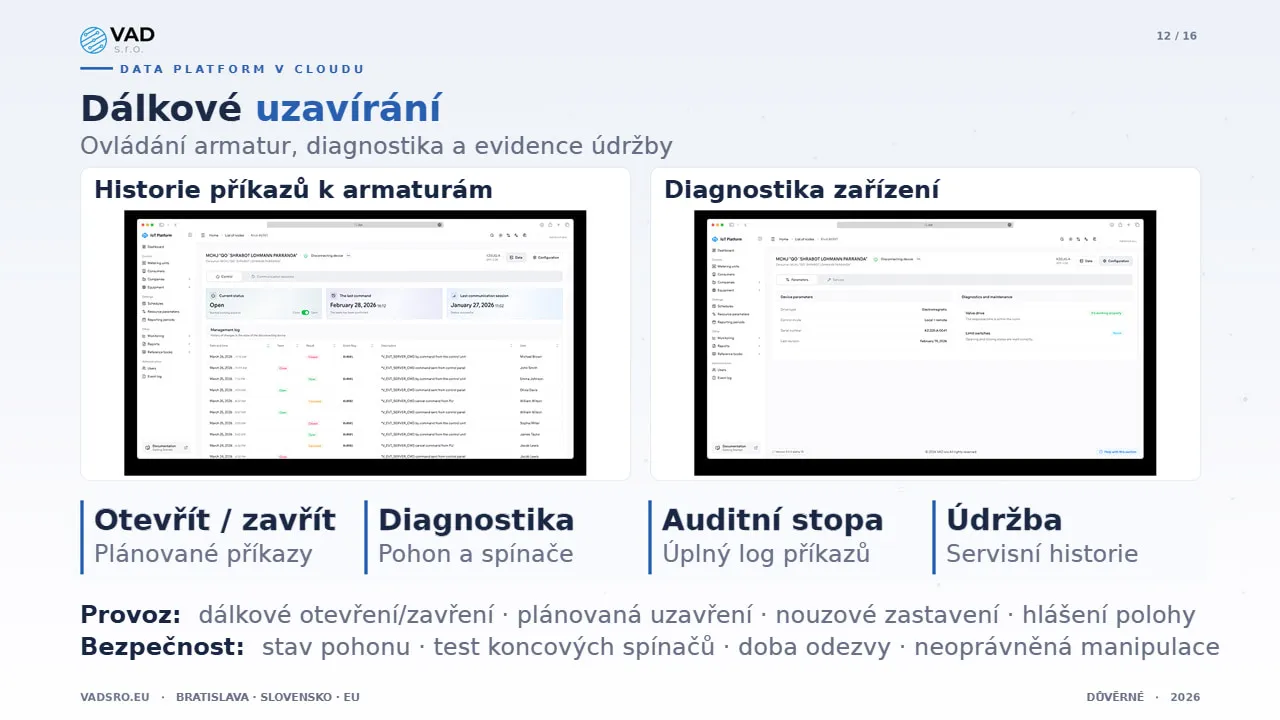

Dálkové uzavírání

Platforma zajišťuje dálkové ovládání armatur s diagnostikou a evidencí údržby. Dispečeři zadávají příkazy k otevření a zavření, plánují uzavření armatur, spouštějí nouzové zastavení a v reálném čase sledují zpětné hlášení polohy. Diagnostický modul sleduje stav pohonu armatury, stav koncových spínačů a dobu odezvy. Úplná auditní stopa zaznamenává každý příkaz s časovým razítkem, výsledkem a původcem. Servisní historie eviduje u každého zásahu údržby datum, popis práce a pracovníka, který jej provedl.

Oblasti použití

IIoT Ekosystém slouží z jediné platformy čtyřem odvětvím.

Měření plynu – přepočítávače, dálkově ovládané uzavírací armatury, telemetrie měřicích skříní, výstrahy při úniku a neoprávněné manipulaci.

Zásobování vodou – ultrazvukové vodoměry, monitorování tlaku, analytika spotřeby, detekce ztrát.

Teplárenství – kalorimetrická počítadla, ovládání armaturních stanic, telemetrie předávacích stanic, sledování teploty.

Průmysl – hydraulické systémy, pneumatické rozvody, snímače v kotelnách, řízení kompresorů.

Normy a shoda s předpisy

Všechny produkty VAD jsou navrženy a vyrobeny v EU.

Norma / předpis	Oblast	Podrobnosti
CE	Shoda s požadavky EU	Označení výrobků pro trh EU
MID	Směrnice o měřidlech	Schválení pro fakturační měření podle směrnice 2014/32/EU
EN ISO 4064	Norma pro vodoměry	Přesnost třídy 2 (E2)
IP65 / IP68	Stupeň krytí	VADTel-SENS: IP65, VADTel-WUSM-25: IP68
SELV	Bezpečné malé napětí	Obvody < 30 V DC, OVC II
AISI 316L	Nerezová ocel	Korozivzdorná, alternativně 304

EU prohlášení o shodě pro každý výrobek. Soulad se směrnicí WEEE a úplná sledovatelnost výrobků.

Proč VAD

Vývoj průmyslového IoT od roku 1995 – více než 30 let a přes 12 890 nasazených měřicích uzlů ve vodárenství. Čtyři regionální pobočky pokrývají EU, MENA, Severní a Jižní Ameriku a Asii.

Region	Adresa	Kontakt
Evropa · centrála	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
Severní a Jižní Amerika	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Asie	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Kontakt

Jeden ekosystém. Každá vodovodní síť. Plná kontrola.

Další krok – Workshop o rozsahu pilotu. 90 minut · online nebo na místě · výstupy: rozsah a obchodní podmínky.
