Contorizarea inteligentă a apei – soluție de IoT industrial

VAD Water Metering Solution – IoT industrial pentru operatorii de apă și canalizare: contoare inteligente cu ultrasunete, senzori de presiune, comanda de la distanță a vanelor și Data Platform, de la un singur producător din UE.

Soluția acoperă întregul lanț: de la senzorii din teren, prin controlerele montate în dulapuri, până la Data Platform, cu integrare SCADA pe partea de server. Proiectată și fabricată în UE. Aceeași arhitectură se folosește în implementări pentru apă, gaze naturale, energie termică și industrie.

De ce este important

Trei factori transformă distribuția apei. Apa nefacturată (NRW) continuă să crească: operatorii de apă din Europa pierd până la 26% din apa tratată înainte ca aceasta să ajungă la consumator (EurEau). Rețelele de distribuție îmbătrânesc: vârsta medie a conductelor din sistemele municipale depășește 40 de ani, iar o mare parte dintre ele au fost pozate în anii 1970 și 1980. Reglementările UE devin mai stricte: Directiva (UE) 2020/2184 privind calitatea apei destinate consumului uman introduce, din 2027, noi obligații de monitorizare, un control mai strict al poluanților și raportări digitale mai frecvente. Se estimează că piața soluțiilor inteligente pentru sectorul apei din UE va ajunge la 4,7 miliarde de euro până în 2028 (CAGR 12,3%, MarketsAndMarkets).

Problema

Operatorii de apă lucrează orbește: citiri manuale, scurgeri nedetectate, nicio informație despre presiune, nicio pistă de audit.

Operatorii se confruntă simultan cu trei probleme. Pierderile fizice din conductele îmbătrânite costă rețelele din UE 9,1 miliarde de euro în fiecare an, iar majoritatea scurgerilor durează luni întregi până când le observă cineva. La majoritatea operatorilor de apă din Europa Centrală și de Est, contoarele se citesc încă manual, o dată sau de două ori pe an: facturile se bazează pe estimări, anomaliile trec neobservate, iar operatorii nu au vizibilitate în timp real. În UE, 85% dintre rețelele municipale funcționează fără nicio monitorizare în timp real a presiunii sau a debitului, astfel că deciziile dispeceratului se iau pe baza reclamațiilor consumatorilor, nu a datelor de telemetrie.

Rezultatul urmărit

De la intervenții reactive la managementul apei bazat pe date: telemetrie orară, alarme în câteva minute și o pistă de audit completă, conformă cu normele UE.

VAD transformă managementul reactiv al rețelelor de apă într-o exploatare bazată pe date. Telemetria orară, cu date valabile pentru facturare, înlocuiește citirile manuale anuale. Scurgerile descoperite cu săptămâni sau luni de întârziere devin alarme localizate pe hartă în câteva minute. În locul datelor de presiune și de debit care lipseau apare monitorizarea în timp real pe zone de măsurare (DMA, District Metered Area). O evidență digitală completă, conformă cu normele UE, înlocuiește pista de audit care lipsea.

Arhitectura soluției

Un singur ecosistem: dispozitive inteligente, conectivitate IoT și Data Platform – întregul lanț, de la un singur furnizor.

Ecosistemul IIoT este organizat pe trei niveluri. Dispozitivele inteligente includ senzorul de presiune și temperatură VADTel-SENS, contorul de apă cu ultrasunete VADTel-WUSM-25 și controlerul VADTel-ValveLink pentru montare pe șină DIN. Conectivitatea este asigurată prin GPRS, NB-IoT și LoRaWAN. Data Platform se ocupă de analiza datelor, de alarme și de comanda vanelor. Citirile ajung de la senzor, prin NB-IoT sau GPRS, în platformă și de acolo în tablourile de bord și în interfețele API.

Dispozitive pentru contorizarea inteligentă a apei

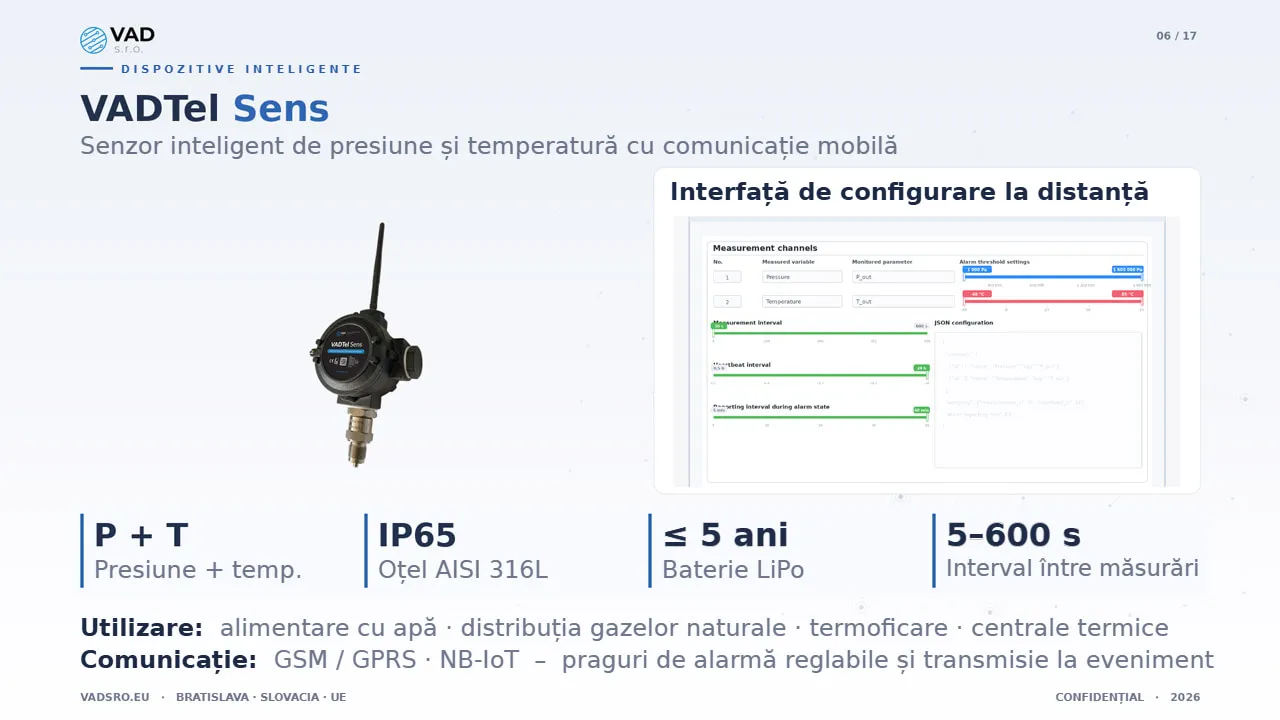

VADTel-SENS

Senzor de presiune și temperatură cu comunicație mobilă, pentru montare în teren. Carcasă monobloc din oțel inoxidabil AISI 316L, cu grad de protecție IP65, și baterie LiPo integrată, care asigură până la 5 ani de funcționare autonomă. Interval între măsurări: de la 5 la 600 de secunde. Comunicație prin GSM, GPRS și NB-IoT, cu praguri de alarmă configurabile și transmisie declanșată de evenimente. Domenii de utilizare: alimentarea cu apă, distribuția gazelor naturale, rețelele de termoficare și centralele termice.

Parametru	Valoare
Măsurare	Presiune + temperatură
Carcasă	IP65, oțel AISI 316L
Baterie	LiPo, până la 5 ani
Interval între măsurări	5–600 secunde
Comunicație	GSM / GPRS / NB-IoT

VADTel-WUSM-25

Contor de apă inteligent cu ultrasunete, pentru uz casnic și comercial. DN 25, MAP 16 / T50 (presiune maximă admisibilă / clasă de temperatură), carcasă submersibilă IP68. Certificat MID conform EN ISO 4064, clasa de exactitate 2 (E2), fabricat în UE. Alimentat de la o baterie de 3,0 V c.c., cu durată lungă de viață. Integrat cu Data Platform pentru analiza în timp real, accesul la arhivă și istoricul sesiunilor.

Parametru	Valoare
Diametru nominal	DN 25
Grad de protecție	IP68, submersibil
Alimentare	baterie de 3,0 V c.c., cu durată lungă de viață
Certificare	MID, EN ISO 4064
Exactitate	Clasa 2 (E2)

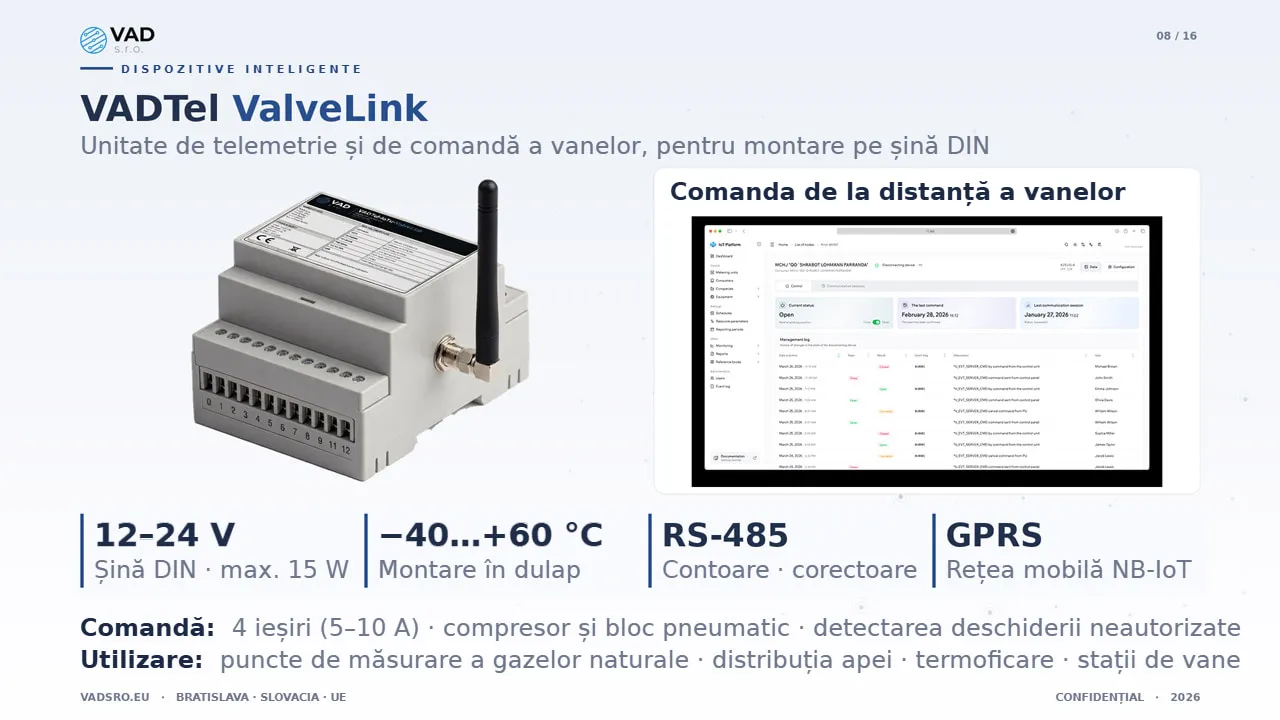

VADTel-ValveLink

Unitate de telemetrie și de comandă a vanelor, pentru montare pe șină DIN în dulapuri. Alimentare la 12–24 V c.c., putere consumată de până la 15 W, funcționare de la −40 la +60 °C. Interfață RS-485 izolată galvanic pentru contoare și corectoare, comunicație mobilă GPRS și NB-IoT, patru ieșiri de 5–10 A pentru comanda compresorului și a blocului de electrovalve, precum și o intrare pentru detectarea deschiderii neautorizate a dulapului. Domenii de utilizare: punctele de măsurare a gazelor naturale, distribuția apei, termoficarea și stațiile de vane telecomandate.

Parametru	Valoare
Alimentare	12–24 V c.c., max. 15 W
Temperatură	de la −40 la +60 °C
Interfață pentru contoare	RS-485, izolată galvanic
Rețea mobilă	GPRS / NB-IoT
Ieșiri	4 (5–10 A)

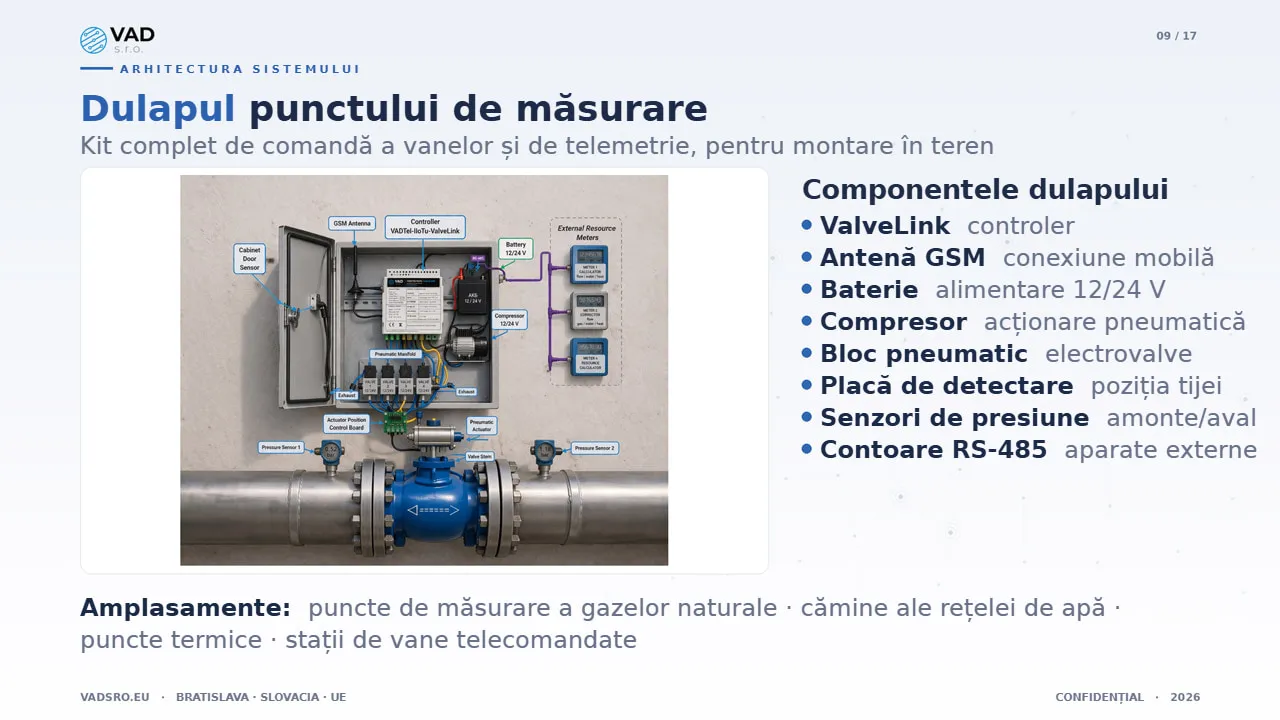

Echiparea punctului de măsurare

Kit complet de comandă a vanelor și de telemetrie, pentru montare în teren: într-un singur dulap, toate componentele necesare pentru contorizarea la distanță a apei și pentru comanda vanelor.

Kitul conține controlerul VADTel-ValveLink, antenă GSM pentru conexiunea la rețeaua mobilă, alimentare de la baterie de 12/24 V, compresor pneumatic, bloc de electrovalve, placă de detectare a poziției tijei actuatorului, senzori de presiune din amonte și din aval și mijloace de măsurare externe cu interfață RS-485. Amplasamente tipice: cămine ale rețelei de apă, puncte de reducere a presiunii de sector, puncte termice, puncte de măsurare din rețelele de distribuție a gazelor naturale și stații de vane telecomandate.

Data Platform în cloud pentru operatorii de apă

Data Platform

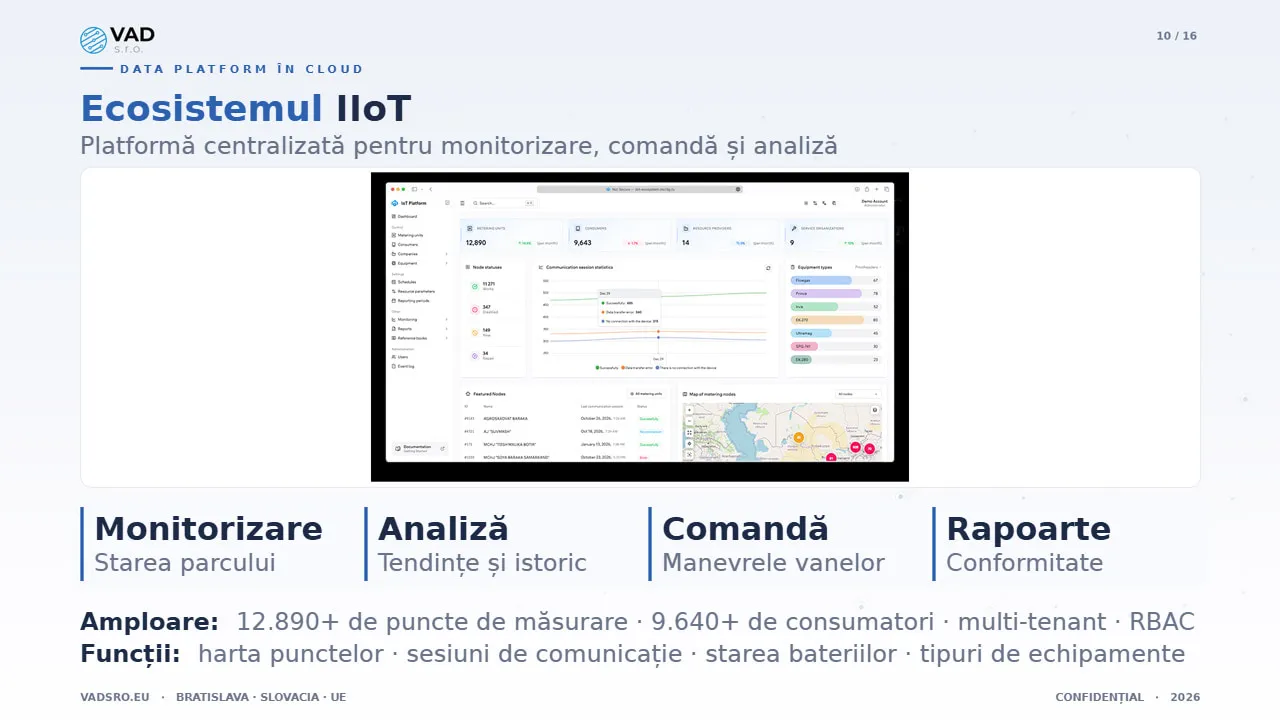

Data Platform este subsistemul cloud al Ecosistemului IIoT – un mediu unic pentru monitorizarea, comanda și analiza întregului parc de dispozitive instalate. În prezent, platforma gestionează peste 12.890 de puncte de măsurare și peste 9.640 de consumatori, cu arhitectură multi-tenant și controlul accesului pe bază de roluri. Patru piloni principali: tabloul de bord al stării parcului, analiza tendințelor și datele istorice, manevrele vanelor și rapoartele de conformitate.

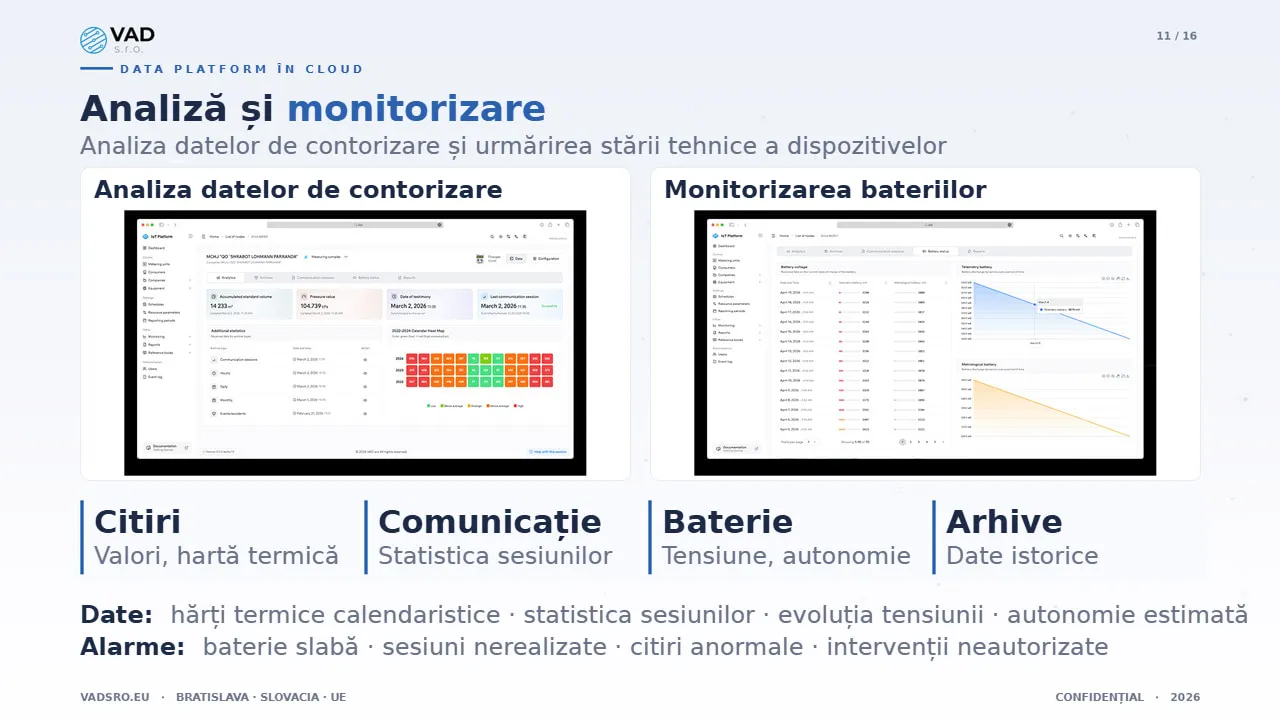

Analiză și monitorizare

Platforma reunește într-o singură vizualizare analiza datelor de contorizare și urmărirea stării tehnice a dispozitivelor: hărți termice calendaristice ale citirilor, statistici ale sesiunilor de comunicație, monitorizarea tensiunii bateriilor cu prognoza duratei de viață și arhive de date istorice. Alarmele configurabile semnalează nivelul scăzut al bateriei, sesiunile de comunicație nerealizate, citirile anormale și intervențiile neautorizate.

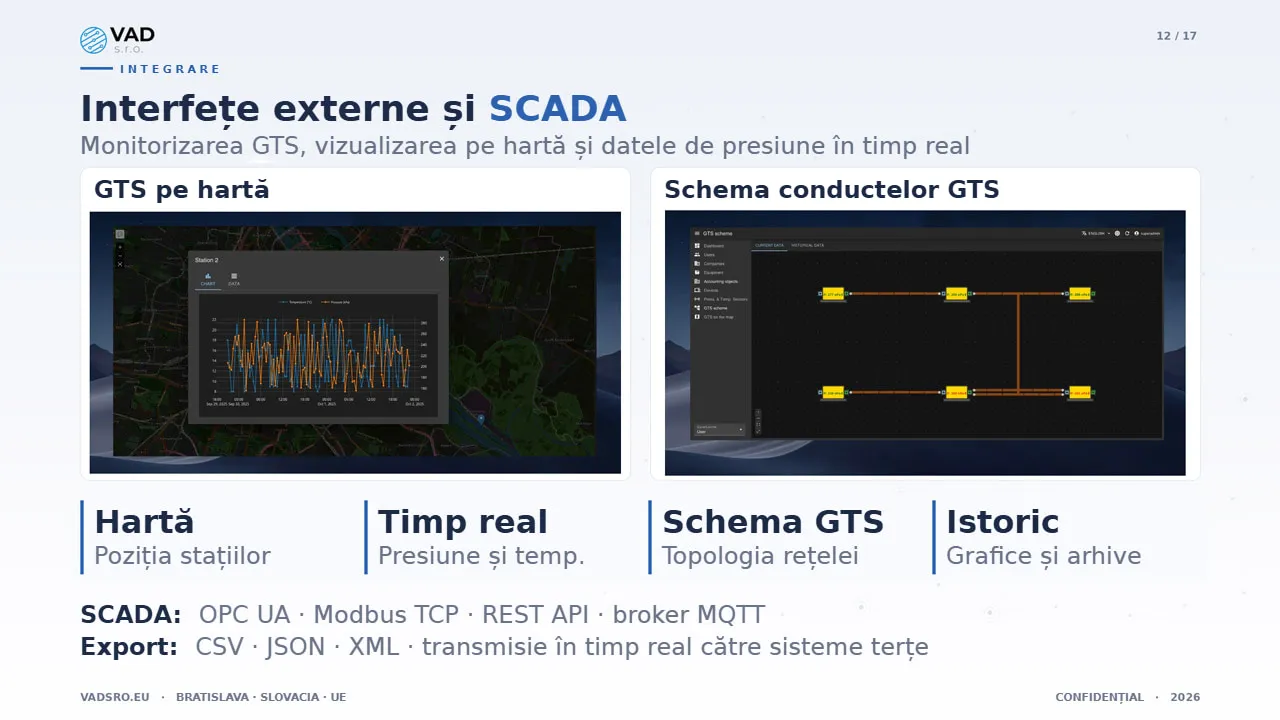

Interfețe externe și SCADA

Platforma se integrează cu sisteme SCADA externe pentru monitorizarea sistemului de transport al gazelor naturale (GTS), vizualizarea pe hartă și datele de presiune în timp real. Vizualizarea GTS pe hartă afișează stațiile în poziția lor geografică, cu grafice în timp real ale temperaturii și presiunii. Schema conductelor GTS redă topologia rețelei, cu valorile presiunii în timp real în fiecare nod. Protocoalele de integrare includ OPC UA, Modbus TCP, REST API și MQTT. Platforma exportă datele în formatele CSV, JSON și XML și le transmite în timp real către sisteme terțe.

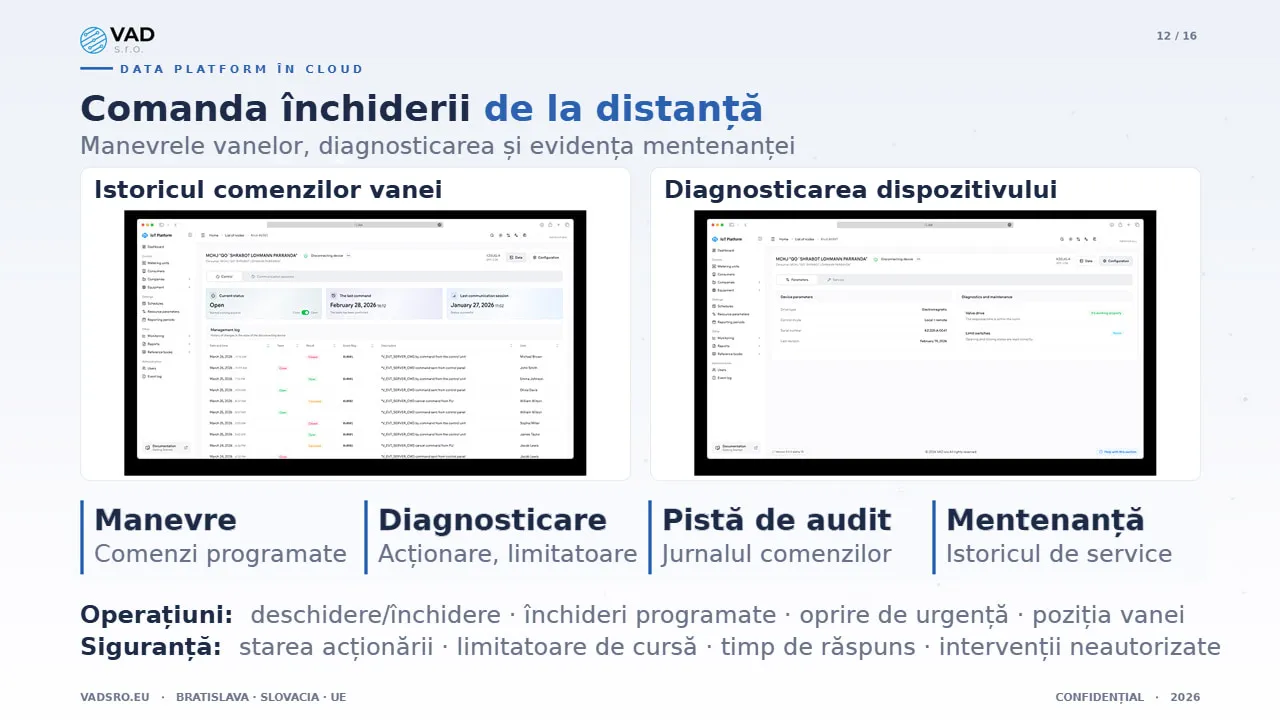

Comanda închiderii de la distanță

Platforma asigură comanda de la distanță a vanelor, cu diagnosticare și evidența mentenanței. Dispecerii transmit comenzi de deschidere și închidere, programează închideri, declanșează opriri de urgență și urmăresc în timp real semnalizarea poziției. Funcția de diagnosticare urmărește starea acționării vanei și a limitatoarelor de cursă, precum și timpul de răspuns. O pistă de audit completă înregistrează fiecare comandă, cu marca temporală, rezultatul și sursa ei. Istoricul de service consemnează fiecare intervenție de mentenanță, cu data, descrierea lucrării și executantul.

Domenii de aplicare

Ecosistemul IIoT deservește patru sectoare de utilități, pe o singură platformă.

Contorizarea gazelor naturale – corectoare de volum, vane de închidere telecomandate, telemetria dulapurilor de măsurare, alarme pentru scăpări de gaze și intervenții neautorizate.

Alimentarea cu apă – contoare cu ultrasunete, monitorizarea presiunii, analiza consumului, detectarea pierderilor de apă.

Termoficarea – calculatoare de energie termică, comanda stațiilor de vane, telemetria punctelor termice, monitorizarea temperaturilor.

Industria – sisteme hidraulice, rețele pneumatice, senzori pentru centralele termice, comanda compresoarelor.

Standarde și conformitate

Toate produsele VAD sunt proiectate și fabricate în UE.

Standard	Domeniu	Detalii
CE	Conformitate UE	Marcajul produselor pentru piața UE
MID	Directiva privind mijloacele de măsurare	Aprobare pentru măsurare comercială în temeiul Directivei 2014/32/UE
EN ISO 4064	Standard pentru contoare de apă	Clasa de exactitate 2 (E2)
IP65 / IP68	Grad de protecție	VADTel-SENS: IP65, VADTel-WUSM-25: IP68
SELV	Tensiune foarte joasă de securitate	Circuite < 30 V c.c., OVC II
AISI 316L	Oțel inoxidabil	Rezistent la coroziune, alternativ AISI 304

Declarație de conformitate UE pentru fiecare produs. Conformitate DEEE și trasabilitatea completă a produselor.

De ce VAD

Dezvoltăm soluții de IoT industrial din 1995: peste 30 de ani de activitate și peste 12.890 de puncte de măsurare a apei instalate. Patru birouri regionale acoperă UE, regiunea MENA, America de Nord și de Sud și Asia.

Regiune	Adresă	Contact
Europa · sediul central	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
America de Nord și de Sud	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Asia	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Contact

Un singur ecosistem. Orice rețea de apă. Control deplin.

Pasul următor – Workshop de definire a proiectului-pilot. 90 de minute · online sau la sediul clientului · rezultate: domeniul de aplicare și condițiile comerciale.
