Medición inteligente de agua – solución de IoT industrial

VAD Water Metering Solution: IoT industrial para operadores de agua. Contadores inteligentes de ultrasonidos, sensores de presión, control remoto de válvulas y la Data Platform, de un único fabricante de la UE.

La solución cubre toda la cadena, desde los sensores de campo y los controladores instalados en armario hasta la Data Platform, que se integra con sistemas SCADA en el nivel central. Diseñada y fabricada en la UE. La misma arquitectura sirve para despliegues de agua, gas, calor e industria.

Por qué es importante

Tres factores están transformando la distribución de agua. El agua no facturada (NRW, Non-Revenue Water) no deja de aumentar: los operadores europeos pierden hasta el 26% del agua tratada antes de que llegue al consumidor (EurEau). Las redes de distribución envejecen: la antigüedad media de las tuberías de los sistemas municipales supera los 40 años, y gran parte se instaló en las décadas de 1970 y 1980. La normativa de la UE se endurece: la Directiva (UE) 2020/2184 relativa a la calidad de las aguas destinadas al consumo humano introduce, a partir de 2027, nuevas obligaciones de control, una vigilancia más estricta de los contaminantes y una notificación digital más frecuente. Se prevé que el mercado del agua inteligente en la UE alcance los 4.700 millones de euros en 2028 (tasa de crecimiento anual compuesta del 12,3%, según MarketsAndMarkets).

El problema

Los operadores trabajan a ciegas: lecturas manuales, fugas no detectadas, sin datos de presión y sin ningún registro de auditoría.

Los operadores se enfrentan a tres problemas a la vez. Las pérdidas físicas en tuberías envejecidas cuestan a las redes de la UE 9.100 millones de euros al año, y la mayoría de las fugas se prolongan durante meses antes de que alguien las detecte. La mayoría de los operadores de Europa Central y Oriental todavía leen los contadores a mano una o dos veces al año: las facturas se basan en estimaciones, las anomalías pasan inadvertidas y no hay visibilidad en tiempo real. En el conjunto de la UE, el 85% de las redes municipales funciona sin ninguna supervisión de presión o caudal en tiempo real, de modo que las intervenciones responden a las quejas de los consumidores y no a la telemetría.

El resultado deseado

De apagar fuegos a una gestión del agua basada en datos: telemetría horaria, alertas en minutos y un registro de auditoría completo conforme a la normativa de la UE.

VAD transforma una gestión reactiva en una operación basada en datos. Las lecturas manuales anuales se convierten en telemetría horaria con datos aptos para facturación. Las fugas que hoy se descubren con semanas o meses de retraso se convierten en alertas localizadas en el mapa en cuestión de minutos. La falta de datos de presión y caudal da paso a la supervisión en tiempo real de cada sector hidrométrico (DMA, District Metered Area). La ausencia de registro de auditoría deja paso a un historial digital completo y conforme a la normativa de la UE.

Arquitectura de la solución

Un ecosistema: dispositivos inteligentes, conectividad IoT y la Data Platform, de extremo a extremo y de un único proveedor.

El Ecosistema IIoT se organiza en tres capas. Los dispositivos inteligentes incluyen el sensor de presión y temperatura VADTel-SENS, el contador de agua por ultrasonidos VADTel-WUSM-25 y el controlador para carril DIN VADTel-ValveLink. La conectividad se basa en GPRS, NB-IoT y LoRaWAN. La Data Platform se encarga de la analítica, las alertas y el control de válvulas. Los datos fluyen desde el sensor, a través de NB-IoT o GPRS, hasta la Data Platform y de ahí a los paneles y las API.

Dispositivos de medición inteligente de agua

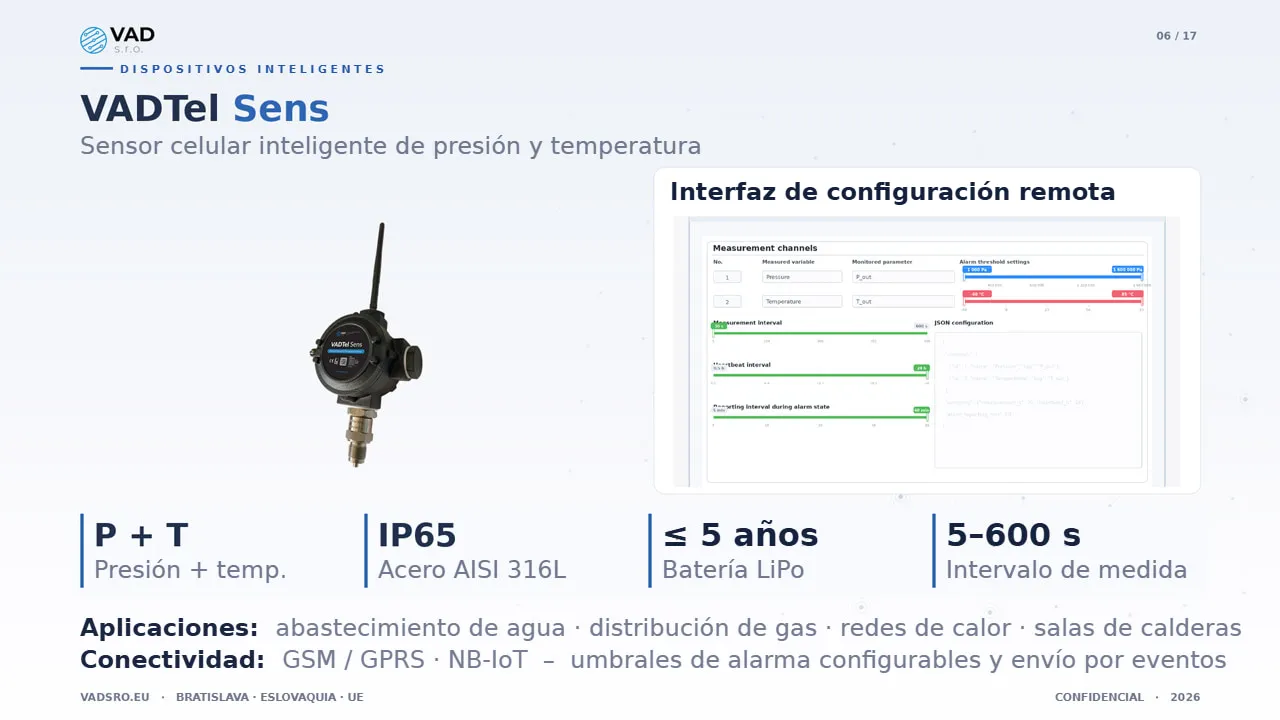

VADTel-SENS

Sensor celular de presión y temperatura para instalación en campo. Carcasa monobloque de acero inoxidable AISI 316L con grado de protección IP65 y batería LiPo integrada que proporciona hasta cinco años de funcionamiento autónomo. Intervalos de medición de 5 a 600 segundos. Conectividad por GSM, GPRS y NB-IoT, con umbrales de alarma configurables y transmisión por eventos. Aplicaciones: abastecimiento de agua, distribución de gas, redes de calor y salas de calderas.

Parámetro	Valor
Medición	Presión + temperatura
Carcasa	IP65, acero AISI 316L
Batería	LiPo, hasta 5 años
Intervalo	5–600 segundos
Conectividad	GSM / GPRS / NB-IoT

VADTel-WUSM-25

Contador inteligente de agua por ultrasonidos para uso doméstico y comercial. DN 25, clasificación MAP 16 / T50, carcasa sumergible IP68. Certificado MID conforme a la norma EN ISO 4064, clase 2 (E2), fabricado en la UE. Alimentado por una batería de larga duración de 3,0 V CC. Integrado con la Data Platform para analítica en tiempo real, acceso al archivo e historial de sesiones.

Parámetro	Valor
Diámetro nominal	DN 25
Protección	IP68, sumergible
Alimentación	batería de larga duración de 3,0 V CC
Certificación	MID, EN ISO 4064
Precisión	Clase 2 (E2)

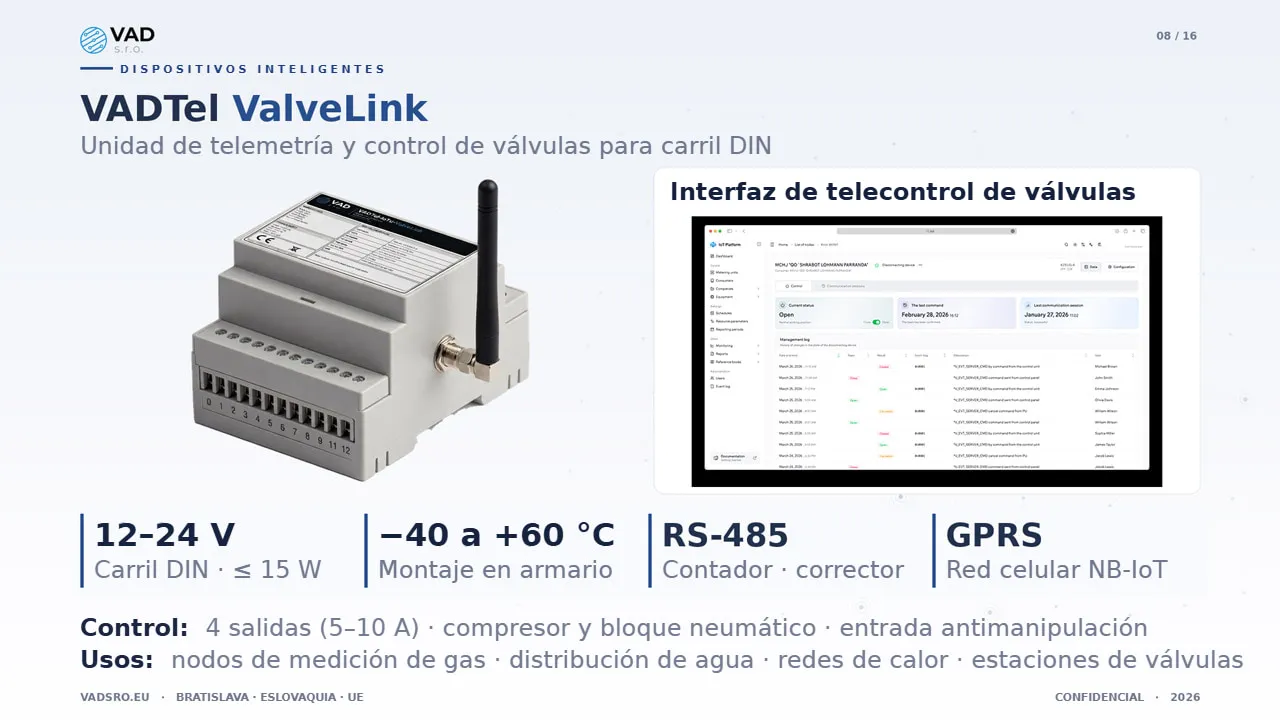

VADTel-ValveLink

Unidad de telemetría y control de válvulas para carril DIN, destinada a instalaciones en armario. Funciona a 12–24 V CC, consume hasta 15 W y opera de −40 a +60 °C. Interfaz RS-485 aislada para contadores y correctores, comunicación celular GPRS y NB-IoT, cuatro salidas de 5–10 A para el control del compresor y del bloque neumático, y entrada antimanipulación para la seguridad del armario. Aplicaciones: nodos de medición de gas, distribución de agua, redes de calor y estaciones remotas de válvulas.

Parámetro	Valor
Alimentación	12–24 V CC, 15 W máx.
Temperatura	de −40 a +60 °C
Interfaz de medición	RS-485, aislada
Comunicación celular	GPRS / NB-IoT
Salidas	4 (5–10 A)

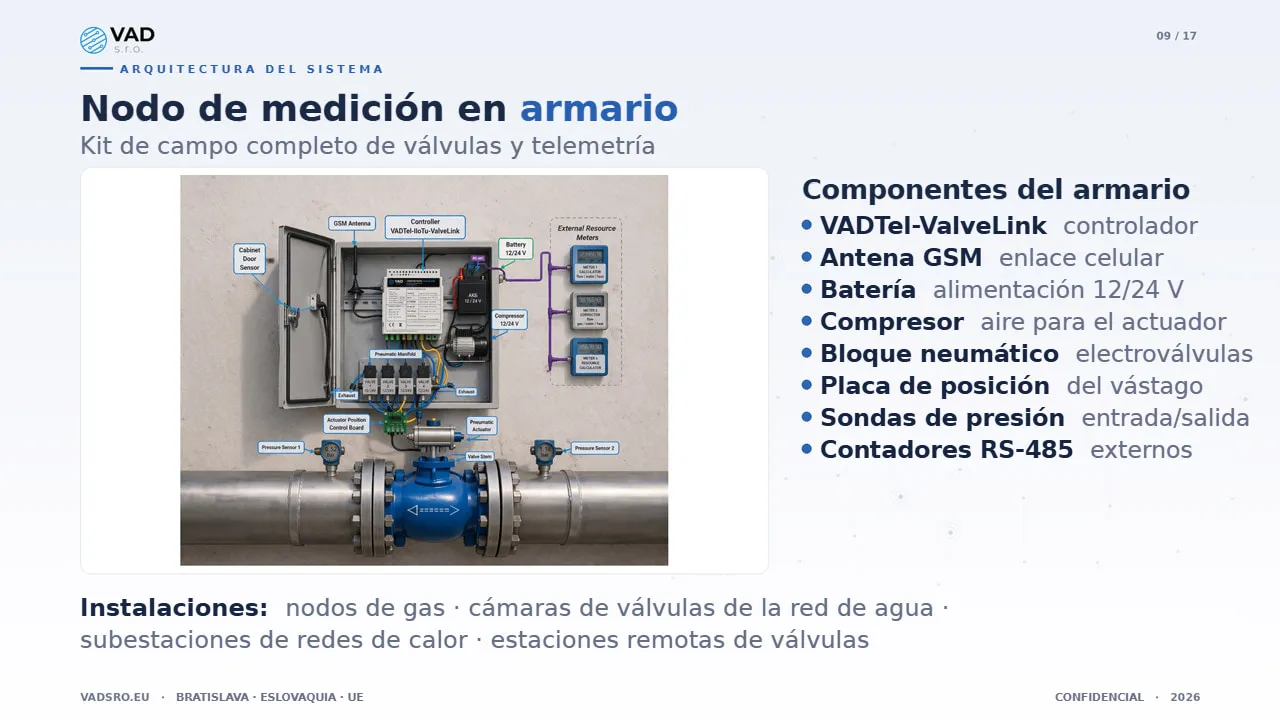

Conjunto del nodo de medición

Kit de campo completo de válvulas y telemetría: todos los componentes necesarios para la medición remota de agua y el control de válvulas en un único armario.

El kit contiene el controlador VADTel-ValveLink, antena GSM para el enlace celular, alimentación por batería de 12/24 V, compresor neumático, bloque de electroválvulas, placa de posición del actuador para la detección del vástago, sensores de presión aguas arriba y aguas abajo, y equipos de medición externos con RS-485. Entre las instalaciones típicas figuran cámaras de válvulas de la red de agua, puntos de reducción de presión de sector, subestaciones de redes de calor, nodos de distribución de gas y estaciones remotas de válvulas.

Data Platform en la nube para operadores de agua

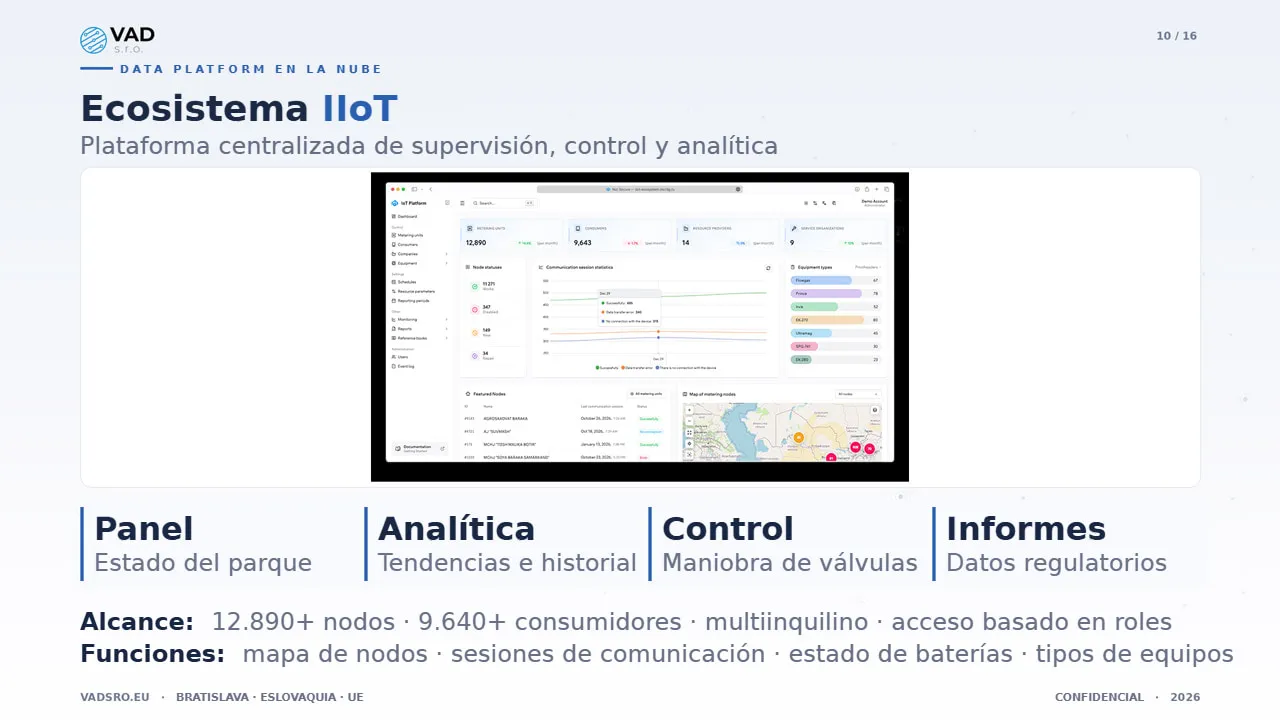

Data Platform

La Data Platform es el subsistema en la nube del Ecosistema IIoT: un entorno único de supervisión, control y analítica para todo el parque desplegado. Actualmente gestiona más de 12.890 nodos de medición y más de 9.640 consumidores, con arquitectura multiinquilino y control de acceso basado en roles. Se articula en cuatro pilares: panel de estado del parque, analítica de tendencias y datos históricos, maniobra de válvulas e informes de cumplimiento.

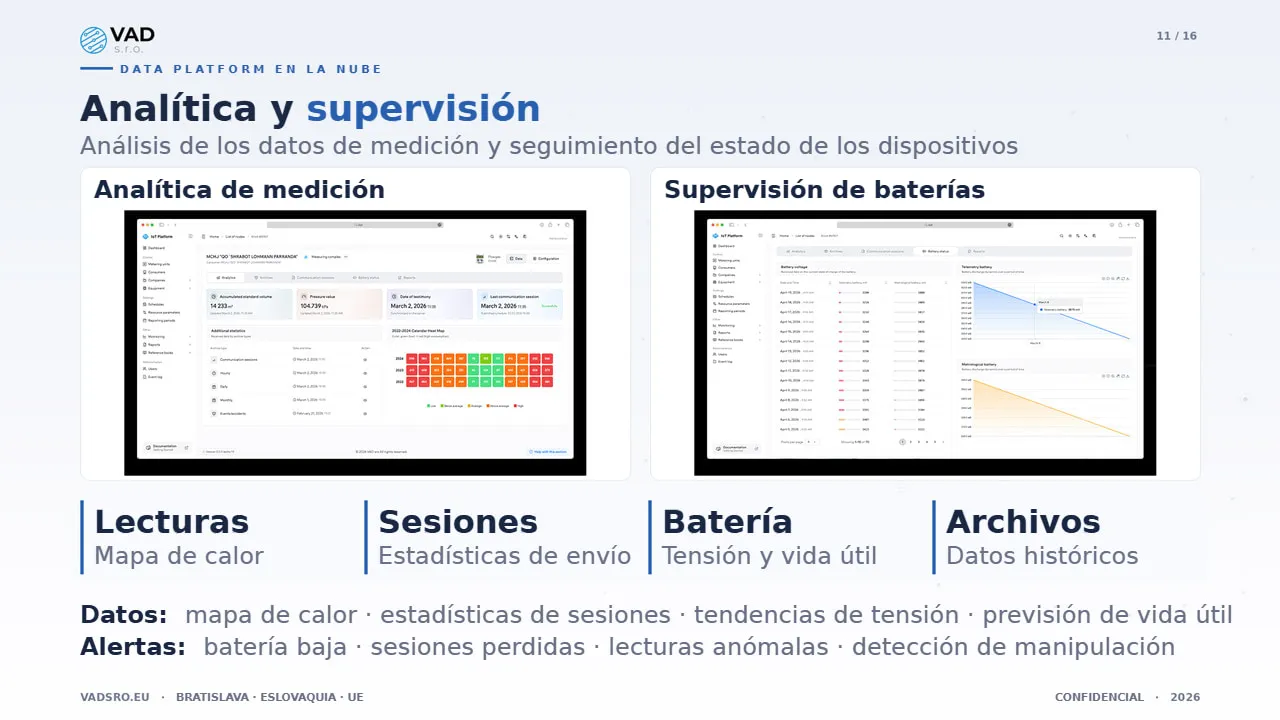

Analítica y supervisión

La plataforma reúne en una sola vista el análisis de los datos de medición y el seguimiento del estado de los dispositivos: mapas de calor de calendario con las lecturas, estadísticas de sesiones de comunicación, supervisión de la tensión de batería con previsión de vida útil y archivos de datos históricos. Las alertas configurables cubren batería baja, sesiones perdidas, lecturas anómalas y eventos de manipulación.

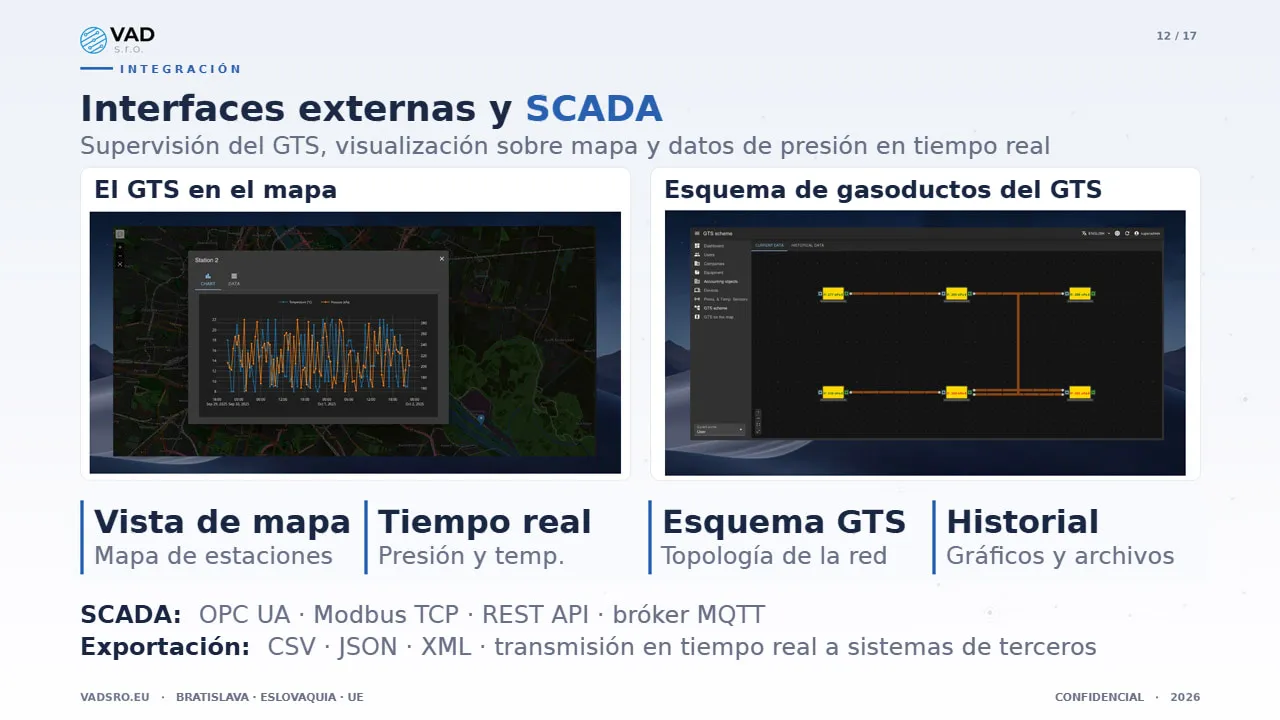

Interfaces externas y SCADA

La plataforma se integra con sistemas SCADA externos para la supervisión del sistema de transporte de gas (GTS), la visualización sobre mapa y los datos de presión en tiempo real. La vista de mapa del GTS sitúa las estaciones sobre un mapa geográfico con gráficos de temperatura y presión en tiempo real. El esquema de gasoductos del GTS representa la topología de la red y muestra la presión actual en cada nodo. Los protocolos de integración incluyen OPC UA, Modbus TCP, REST API y MQTT. La plataforma exporta datos en CSV, JSON y XML y los transmite en tiempo real a sistemas de terceros.

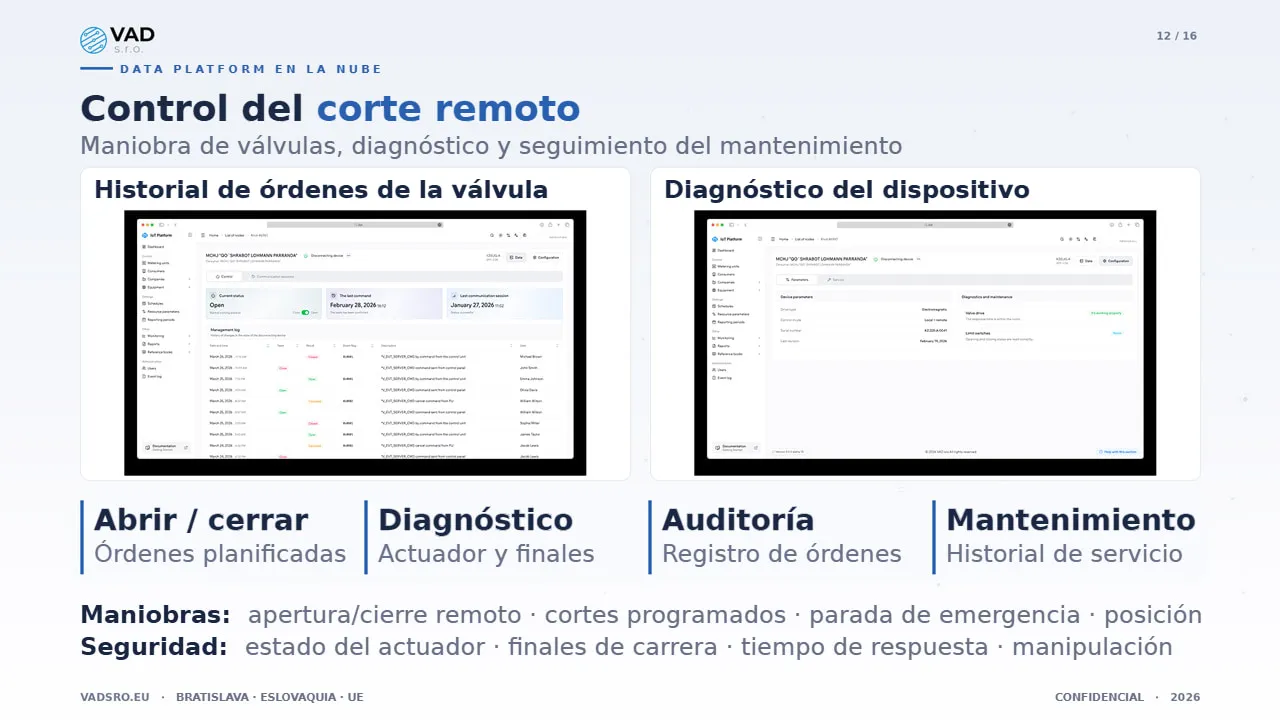

Control del corte remoto

La plataforma ofrece control remoto de válvulas con diagnóstico y seguimiento del mantenimiento. Los operadores envían órdenes de apertura y cierre, programan cortes, activan paradas de emergencia y siguen la señal de posición en tiempo real. El módulo de diagnóstico vigila el estado del accionamiento de la válvula, los finales de carrera y el tiempo de respuesta. Un registro de auditoría completo anota cada orden con su marca de tiempo, su resultado y su origen. El historial de servicio recoge cada intervención de mantenimiento con la fecha, la descripción del trabajo y el responsable.

Casos de uso

El Ecosistema IIoT atiende a cuatro sectores de servicios públicos desde una única plataforma.

Medición de gas – correctores de volumen, válvulas de corte remoto, telemetría de armarios, alertas de fugas y de manipulación.

Abastecimiento de agua – contadores de ultrasonidos, supervisión de la presión, analítica del consumo, detección de pérdidas.

Redes de calor – calculadores de energía térmica, control de estaciones de válvulas, telemetría de subestaciones, seguimiento de temperaturas.

Industria – sistemas hidráulicos, redes neumáticas, sensores para salas de calderas, control de compresores.

Normas y cumplimiento

Todos los productos de VAD se diseñan y fabrican en la UE.

Norma	Ámbito	Detalle
CE	Conformidad europea	Marcado del producto para el mercado de la UE
MID	Directiva de instrumentos de medida	Apto para facturación según la Directiva 2014/32/UE
EN ISO 4064	Norma de contadores de agua	Precisión clase 2 (E2)
IP65 / IP68	Grado de protección	VADTel-SENS: IP65, VADTel-WUSM-25: IP68
SELV	Muy baja tensión de seguridad	Circuitos < 30 V CC, OVC II
AISI 316L	Acero inoxidable	Resistente a la corrosión, alternativa 304

Declaración UE de conformidad para cada producto. Cumplimiento de la normativa RAEE y trazabilidad completa del producto.

Por qué VAD

Ingeniería de IoT industrial desde 1995: más de 30 años y más de 12.890 nodos de medición de agua desplegados. Cuatro oficinas regionales cubren la UE, MENA, América del Norte y del Sur, y Asia.

Región	Dirección	Contacto
Europa · Sede central	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
América del Norte y del Sur	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Asia	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Contacto

Un ecosistema. Todas las redes de agua. Control total.

Siguiente paso – Taller de definición del piloto. 90 minutos · en línea o presencial · resultados: alcance y condiciones comerciales.
