IoT industrial para la distribución y la medición de gas

IoT industrial (IIoT) integral para la distribución de gas: sensores ATEX, controladores, medición inteligente y la Data Platform con microservicios de IA, todo ello de un único fabricante de la UE.

VAD Gas IoT Solution da servicio a gestores de red de distribución (DSO), gestores de red de transporte (TSO) y operadores municipales de gas de la UE y la CEI, con más de 100.000 dispositivos desplegados. Todas las capas – sensores, controladores, contadores inteligentes y la Data Platform – se diseñan y fabrican en la UE, y están preparadas para emplazamientos ATEX de zona 1, para el cumplimiento del Reglamento (UE) 2024/1787 relativo a la reducción de las emisiones de metano en el sector de la energía y para el corte remoto en menos de cinco minutos.

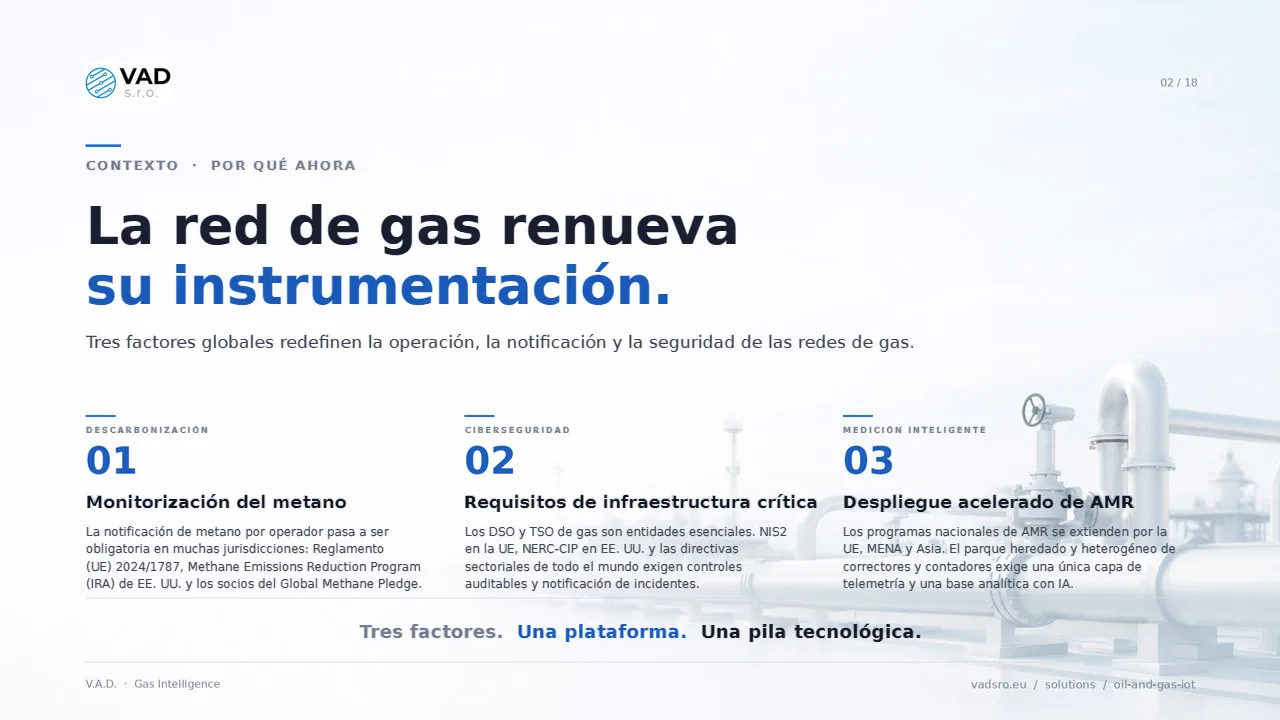

Por qué es importante

Tres factores están transformando la distribución de gas. La regulación del metano se acelera: el Reglamento (UE) 2024/1787, el Methane Emissions Reduction Program (MERP) de EE. UU. (en el marco de la Inflation Reduction Act) y el marco Oil & Gas Methane Partnership 2.0 (OGMP 2.0) obligan a los operadores a medir, notificar y reducir sus emisiones con datos auditables. Las redes de distribución envejecen: la red europea media tiene más de 40 años y las pérdidas comerciales se sitúan entre el 5 y el 8% en las distribuidoras de Europa Central y Oriental. Los entornos informáticos están fragmentados: las distribuidoras utilizan decenas de sistemas SCADA, de medición y de facturación de distintos proveedores, desconectados entre sí, sin una fuente única de verdad ni control en tiempo real.

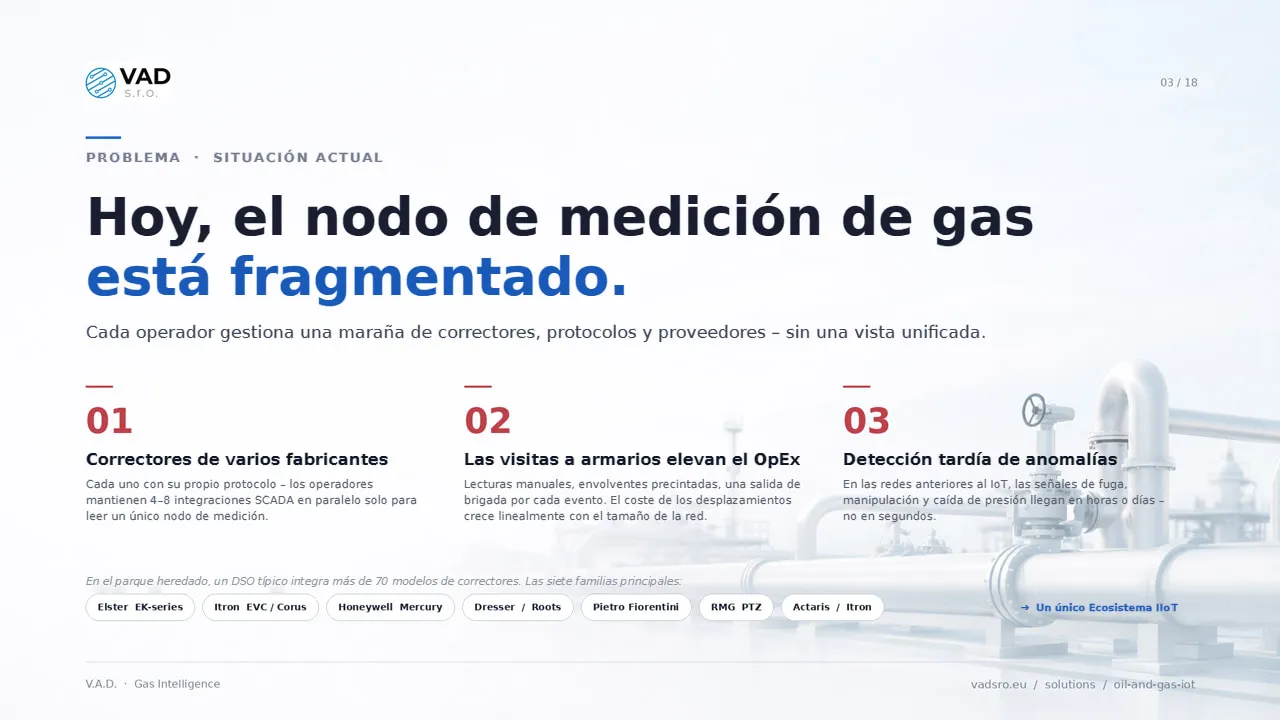

El problema

Las distribuidoras de gas operan a ciegas: más de 70 familias de correctores, lecturas manuales, sin control remoto y sin registro de auditoría.

La mayoría de las distribuidoras de gas trabajan con nodos de medición fragmentados. En las redes de la UE y la CEI hay desplegadas más de 70 familias distintas de correctores de volumen – Honeywell (incluidas Elster y RMG), Itron, Dresser (Baker Hughes), RMA y decenas de fabricantes OEM locales –, cada una con su propio protocolo, firmware y procedimientos de mantenimiento. Las lecturas manuales se hacen una o dos veces al año, sin detección de anomalías ni visibilidad en tiempo real. Las válvulas de corte exigen maniobra in situ, sin control remoto ni registro digital de auditoría. Reguladores, operadores y consumidores comparten el mismo punto ciego.

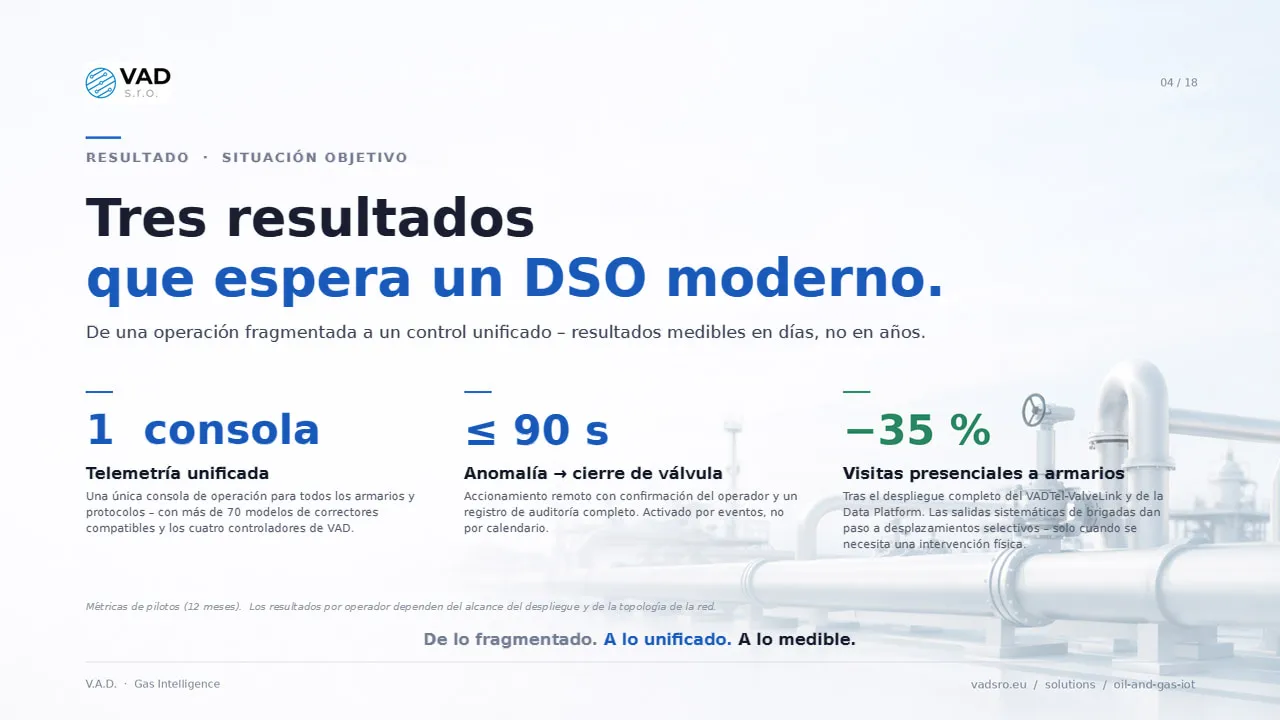

El resultado deseado

De la operación reactiva a una distribución de gas basada en datos: telemetría horaria, actuación sobre válvulas en menos de cinco minutos y pleno cumplimiento de la normativa de la UE.

VAD convierte una operación de gas reactiva en una distribución basada en datos. La telemetría horaria con datos aptos para facturación sustituye a las lecturas manuales realizadas una o dos veces al año. El tiempo que transcurre entre una anomalía y la actuación sobre la válvula pasa de horas o días a menos de cinco minutos. Un historial digital completo y conforme a la normativa de la UE suple la falta de registro de auditoría: queda constancia de cada lectura, alarma y orden.

Familia de controladores

Cuatro dispositivos cubren todas las topologías de red de gas, desde el nodo más pequeño hasta toda una delegación regional.

VADTel-IIoTU3

Módulo de telemetría celular para correctores de volumen de gas natural instalados en emplazamientos peligrosos. Adquiere los datos del corrector y los transmite a la Data Platform por GSM, GPRS, LTE-M o NB-IoT.

VADTel-AIIoTU8

Módulo de telemetría celular para correctores de volumen de gas natural en emplazamientos peligrosos, con alimentación autónoma (3,4–4,2 V, 8.000 mAh). Adquiere los datos del corrector y los transmite a la Data Platform por GSM, GPRS, LTE-M o NB-IoT.

VADTel-AIoTU5

Módulo de telemetría celular para contadores de gas domésticos con integración domótica. Transmite las lecturas del contador a la Data Platform por GSM, GPRS, LTE-M o NB-IoT.

VADTel-ValveLink

Unidad de control de válvulas para el corte remoto. Acciona actuadores neumáticos o eléctricos, lee la señal de posición, se conecta a barreras ATEX para su uso en zona 1 y anota cada maniobra en el registro de auditoría en la nube.

Medición inteligente

VADTel-MT-G6

Contador de gas inteligente con medición microtérmica, sin piezas móviles. Varios rangos de caudal cubren desde la medición doméstica hasta la comercial. Mide simultáneamente presión, temperatura y volumen, transmite por GPRS o NB-IoT (opcionalmente LoRaWAN y RS-485), funciona con una arquitectura de doble batería – más de 6 años para la metrología y hasta 10 para la telemetría – e incorpora una electroválvula de corte. Certificado MID (2014/32/UE) conforme a la norma EN 17526:2021 para medición con fines de facturación.

Rango de caudal	Valor
G6	0,06–11 m³/h
G10–G16	0,1–25 m³/h
G25	0,25–40 m³/h
Funcionamiento	de −40 a +55 °C · IP65
ATEX	II 2G Ex ib IIB T4 Gb X
Comunicaciones	GPRS / NB-IoT (opc. LoRaWAN, RS-485)
Batería	doble – más de 6 años de metrología, hasta 10 años

Electronic Metering Device (EMD)

Cabezal totalizador digital para contadores de gas mecánicos. Se monta sobre los contadores de membrana existentes, añade salida de impulsos y RS-485 y convierte los contadores antiguos en nodos de medición inteligente sin necesidad de sustituirlos. Dos alimentaciones independientes (metrología + telemetría), transmisión con diversidad de sesiones y detección de fugas por IA con la válvula abierta.

Parámetro	Valor
Conformidad	EN 1359:2017 · MID 2014/32/UE
Funcionamiento	de −40 a +60 °C · resistente a los rayos UV
Comunicaciones	GSM / NB-IoT / LTE-M
Batería	LiPo 2.000 mAh · 5–10 años
Ahorro de datos	protocolo propio, −70% de carga en la red GSM
Corte + IA	válvula remota · detección de anomalías de fuga

Sensor ATEX y Edge AI

VADTel-SENS

Sensor celular de presión y temperatura para instalación directa en emplazamientos peligrosos de zona 1. Certificación ATEX II 2G Ex d IIC T6 Gb X, carcasa estanca de acero inoxidable AISI 316L, IP65, temperatura ambiente de −40 a +60 °C (fluido de proceso de −40 a +85 °C). Conectividad por GSM, GPRS y NB-IoT. Funcionamiento autónomo con batería: tres variantes de batería (2.000, 4.000 o 6.000 mAh) están dimensionadas para 5.000, 7.500 o 10.000 sesiones de comunicación, respectivamente. Intervalos de medición de 5 segundos a 10 minutos. Gracias a Edge AI en el propio dispositivo, el sensor detecta localmente patrones de fuga, caídas de presión y eventos de manipulación y solo transmite las anomalías, lo que ahorra ancho de banda y prolonga la vida de la batería. Los controladores permanecen en zona segura y se conectan a las líneas de sensores de zona 1 mediante barreras de seguridad intrínseca Ex ib.

Parámetro	Valor
Clasificación ATEX	II 2G Ex d IIC T6 Gb X
Zona	Zona 1 (instalación directa)
Carcasa	IP65 · AISI 316L · M20 × 1,5
Funcionamiento	ambiente de −40 a +60 °C · fluido de −40 a +85 °C
Conectividad	GSM · GPRS · NB-IoT
Alimentación	autónoma · 3 variantes de batería
Batería – estándar	2.000 mAh · 5.000 sesiones de comunicación
Batería – ampliada	4.000 mAh · 7.500 sesiones de comunicación
Batería – máxima	6.000 mAh · 10.000 sesiones de comunicación
Presión – manométrica	0–40 kPa (redes de baja presión)
Presión – absoluta	160 / 400 / 600 kPa · 1,0 / 1,6 / 2,5 / 4,0 MPa
Presión – a medida	hasta 60 MPa bajo pedido
Edge AI	clasificación de fugas · presión · manipulación

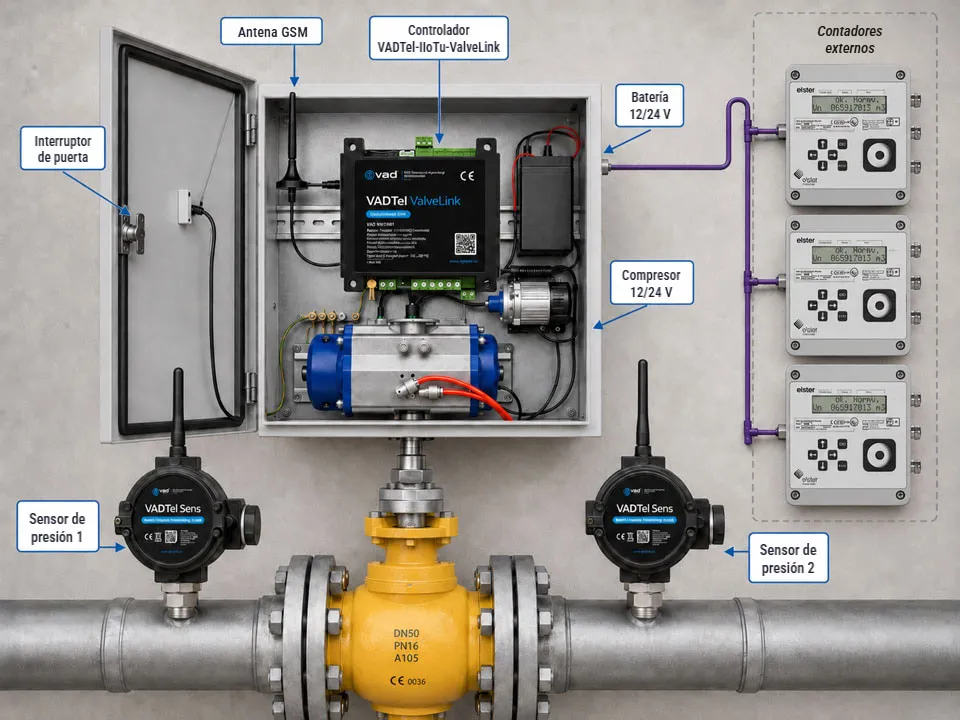

Conjunto del nodo de medición

El conjunto del nodo de medición de VAD reúne en un único kit de campo todos los componentes necesarios para la medición remota de gas y el control de válvulas. El kit incluye el controlador VADTel-ValveLink, barreras de seguridad intrínseca Ex ib para las líneas de sensores de zona 1, antena GSM para el enlace celular, alimentación por batería de 12/24 V, compresor de accionamiento neumático, bloque de electroválvulas, placa de posición del actuador, sensores de presión aguas arriba y aguas abajo y correctores externos con RS-485. Entre las instalaciones típicas figuran nodos de distribución de gas, estaciones de regulación, puntos de reducción de presión de sector y cámaras de válvulas remotas.

Data Platform en la nube

Data Platform

La Data Platform es el subsistema en la nube del Ecosistema IIoT: un entorno centralizado de supervisión, control y analítica para todo el parque desplegado. La plataforma gestiona más de 100.000 dispositivos en más de 10 países, con arquitectura multiinquilino y control de acceso basado en roles. Se articula en cuatro pilares: estado del parque en tiempo real con vista de mapa, analítica de tendencias con archivo histórico, maniobra de válvulas con registro de auditoría, e informes normativos y de cumplimiento. Para la integración con sistemas de terceros se dispone de la referencia completa de la API.

Microservicios de IA

La Data Platform incluye 15 microservicios de IA organizados en tres pilares.

Detección – análisis de patrones de fuga, detección de anomalías de presión, de manipulaciones y de fraude, supervisión del estado y la deriva de los contadores, y seguimiento de anomalías en la topología de la red.

Optimización – analítica del metano no facturado, equilibrado de cargas, gestión de zonas de presión, planificación de rutas de las brigadas y programación del mantenimiento.

Previsión – predicción de la demanda, estimación de la vida útil de las baterías, modelado del ciclo de vida de los activos, proyección de la tendencia de emisiones y planificación de la capacidad.

La vista de analítica muestra las lecturas en mapas de calor de calendario, estadísticas de sesiones de comunicación y tendencias de tensión de batería por nodo.

Proceso de corte remoto

De la anomalía al cierre de la válvula en menos de cinco minutos, con un registro de auditoría completo.

El control remoto de válvulas sigue un proceso en tres pasos con salvaguardas integradas.

Detectar – la función Edge AI del VADTel-SENS o la plataforma identifica una anomalía: caída de presión, patrón de fuga, manipulación.

Confirmar – el operador revisa el contexto, verifica los permisos basados en roles y puede exigir una doble aprobación.

Ejecutar – el VADTel-ValveLink cierra el actuador con confirmación de posición en tiempo real y el registro de auditoría recoge cada evento.

Escala e idiomas

Una sola arquitectura para cualquier escala.

Nivel 1 (nacional) – un único despliegue de la Data Platform con arquitectura multiinquilino federada para operadores nacionales y grupos multirregionales.

Nivel 2 (regional) – más de 10.000 nodos de medición por DSO o TSO regional.

Nivel 3 (delegación) – 1.000 nodos por delegación de distrito o equipo de operaciones municipal.

Nivel 4 (nodo) – un solo armario o contador instalado en campo.

Sin cambiar de plataforma entre niveles.

La Data Platform y sus entregables están localizados en 18 idiomas.

Idioma base – inglés.

Nivel 1 (núcleo de la UE) – alemán, eslovaco, checo, polaco.

Nivel 2 (UE ampliada) – francés, español, italiano, húngaro, rumano, neerlandés.

Nivel 3 (global) – turco, árabe (RTL), ruso, uzbeko, kazajo, ucraniano, chino.

Los entregables localizados incluyen los textos de la interfaz, las guías de instalación, la documentación de la API y los pasaportes de producto. La vista multiinquilino «Empresas» muestra operadores, DSO y delegaciones gestionados en paralelo en una misma instancia de la Data Platform.

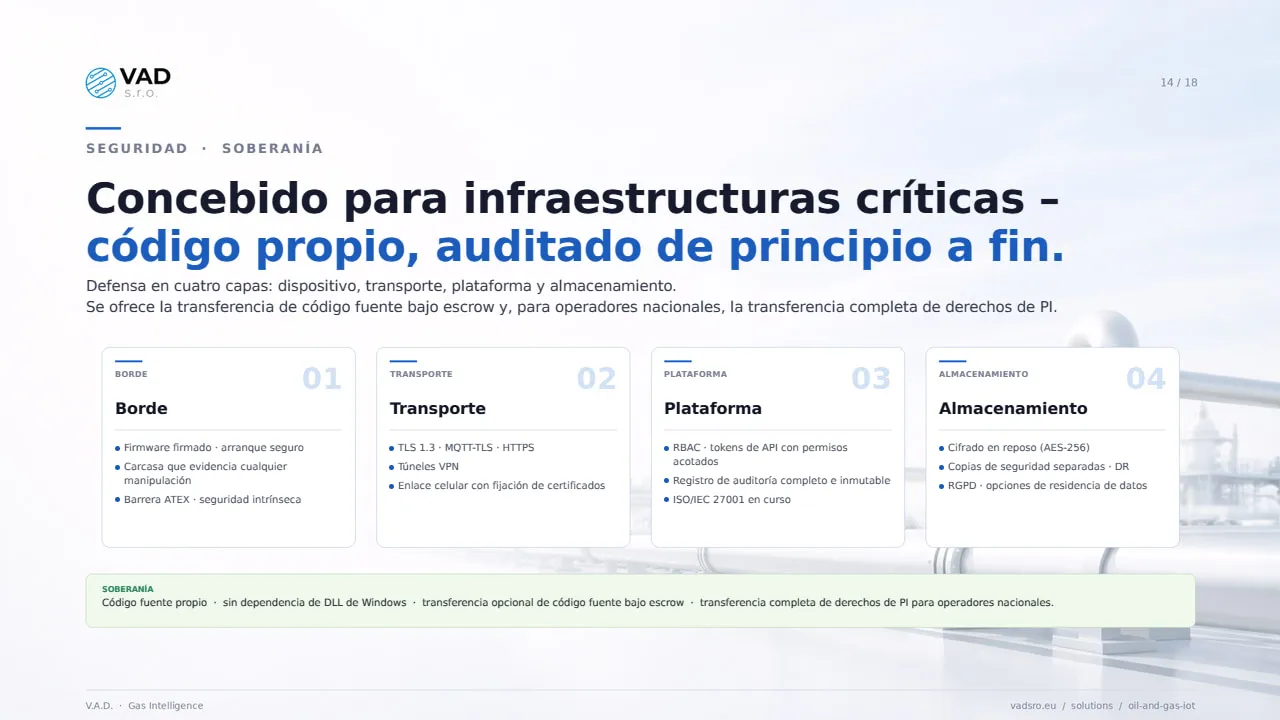

Seguridad y soberanía

VAD está concebido para despliegues en infraestructuras críticas, con una defensa en cuatro capas: borde, transporte, plataforma y almacenamiento.

Borde – firmware firmado con arranque seguro, carcasas que evidencian cualquier manipulación y barreras de seguridad intrínseca ATEX.

Transporte – TLS mutuo, certificados por dispositivo y túneles celulares cifrados.

Plataforma – control de acceso basado en roles, contenedores bastionados y registro de auditoría completo.

Almacenamiento – cifrado en reposo, residencia geográfica de los datos y alojamiento soberano en la UE por defecto.

Código fuente propio en toda la pila. Se ofrece la transferencia de código fuente bajo escrow y, para operadores nacionales, la transferencia completa de derechos de PI.

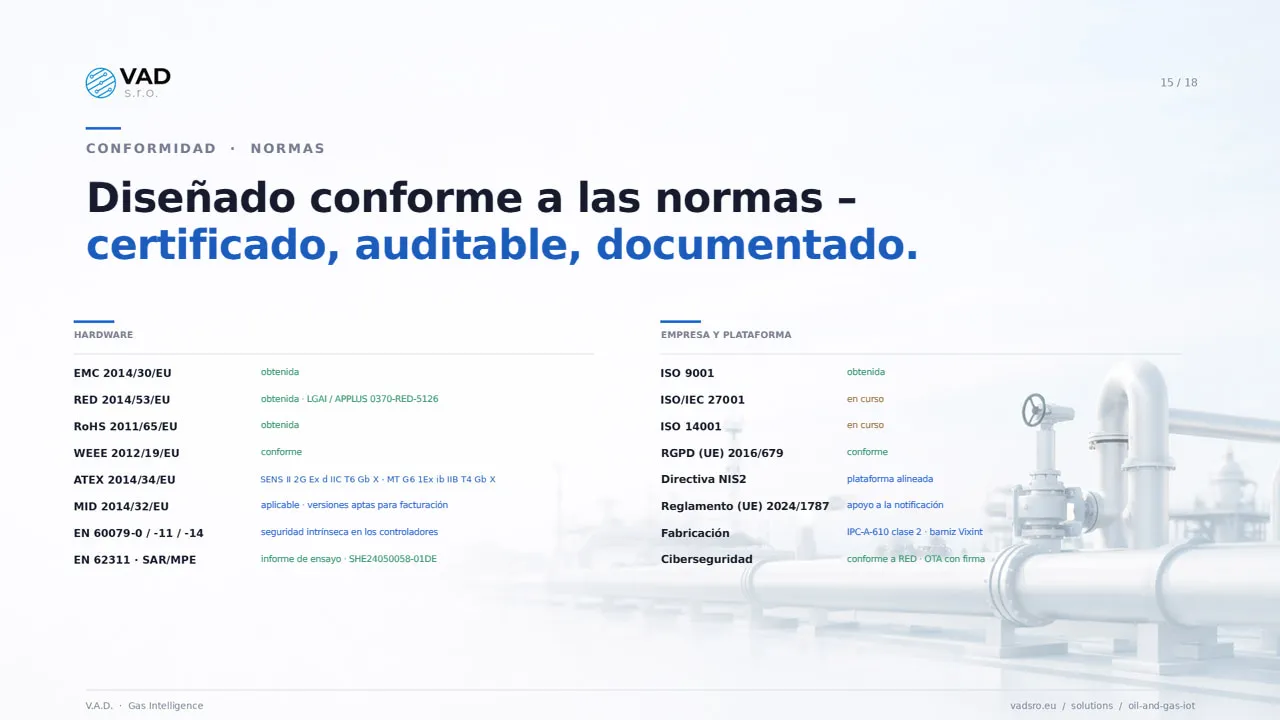

Normas y cumplimiento

Todos los productos de VAD se diseñan y fabrican en la UE.

Norma	Ámbito	Detalle
ATEX	Sensores para atmósferas explosivas	II 2G Ex d IIC T6 Gb X
MID	Directiva de instrumentos de medida	Medición de gas apta para facturación
CE	Conformidad europea	Marcado del producto para el mercado de la UE
ISO 9001	Gestión de la calidad	Obtenida
ISO 27001	Seguridad de la información	En curso
ISO 14001	Gestión ambiental	En curso
IP65	Grado de protección	Envolventes de campo

Declaración UE de conformidad para cada producto. Cumplimiento de la normativa RAEE y trazabilidad completa del producto.

Métricas del piloto

Cada piloto ofrece resultados medibles en los primeros 90 días. Los KPI habituales de un piloto incluyen un tiempo de despliegue inferior a 14 días por delegación, una reducción del metano no facturado medible en ese plazo, un tiempo inferior a cinco minutos entre la anomalía y la actuación, un plazo de recuperación de la inversión inferior a 24 meses y, desde el primer día, datos preparados para la notificación exigida por el Reglamento (UE) 2024/1787. La Data Platform genera los informes del piloto bajo demanda y los entrega en formatos normativos estándar.

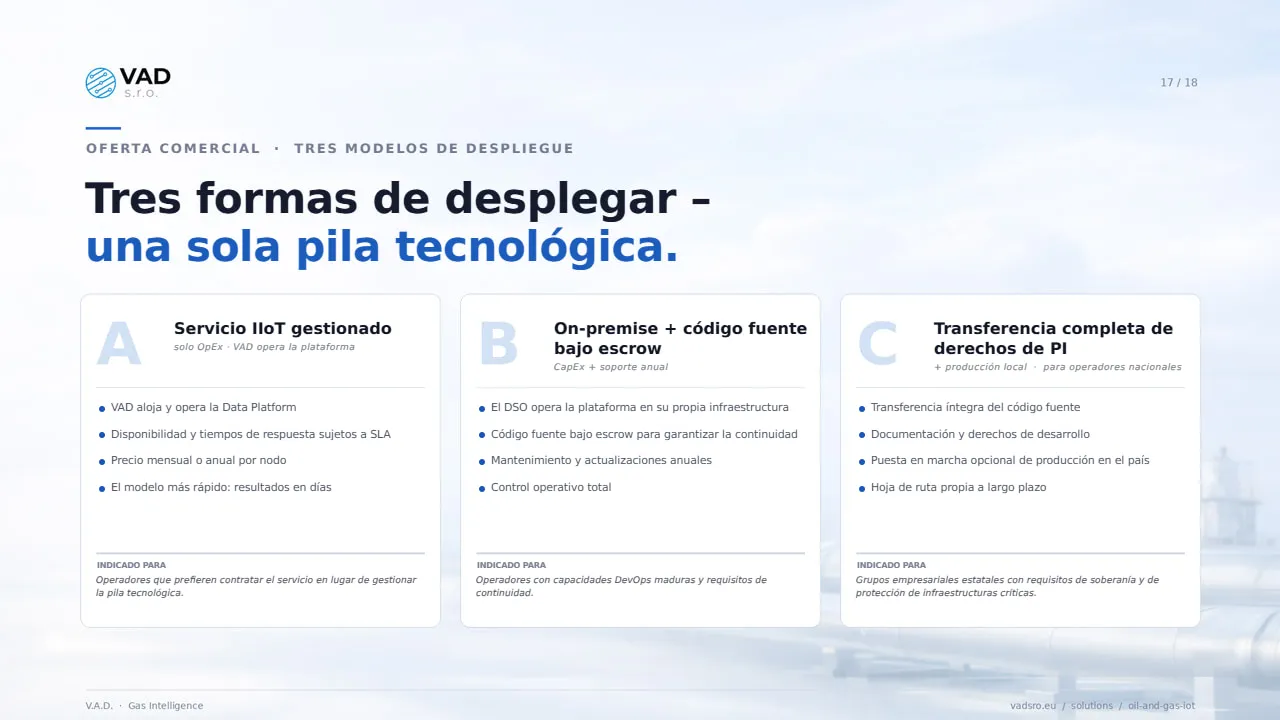

Modelos comerciales

VAD ofrece tres modelos comerciales que se adaptan a los requisitos de contratación y de soberanía de cualquier distribuidora.

Compra CapEx – pago único por el hardware y la licencia de la plataforma, con contrato de servicio opcional. La vía más rápida hacia la propiedad.

Suscripción OpEx – suscripción mensual por nodo que cubre hardware, plataforma, actualizaciones y soporte. Presupuesto previsible, sin inversión inicial.

Transferencia completa de derechos de PI – cesión íntegra de los diseños de hardware, el firmware y el código fuente de la plataforma, con apoyo a la producción local. Reservada a operadores nacionales que necesitan soberanía digital.

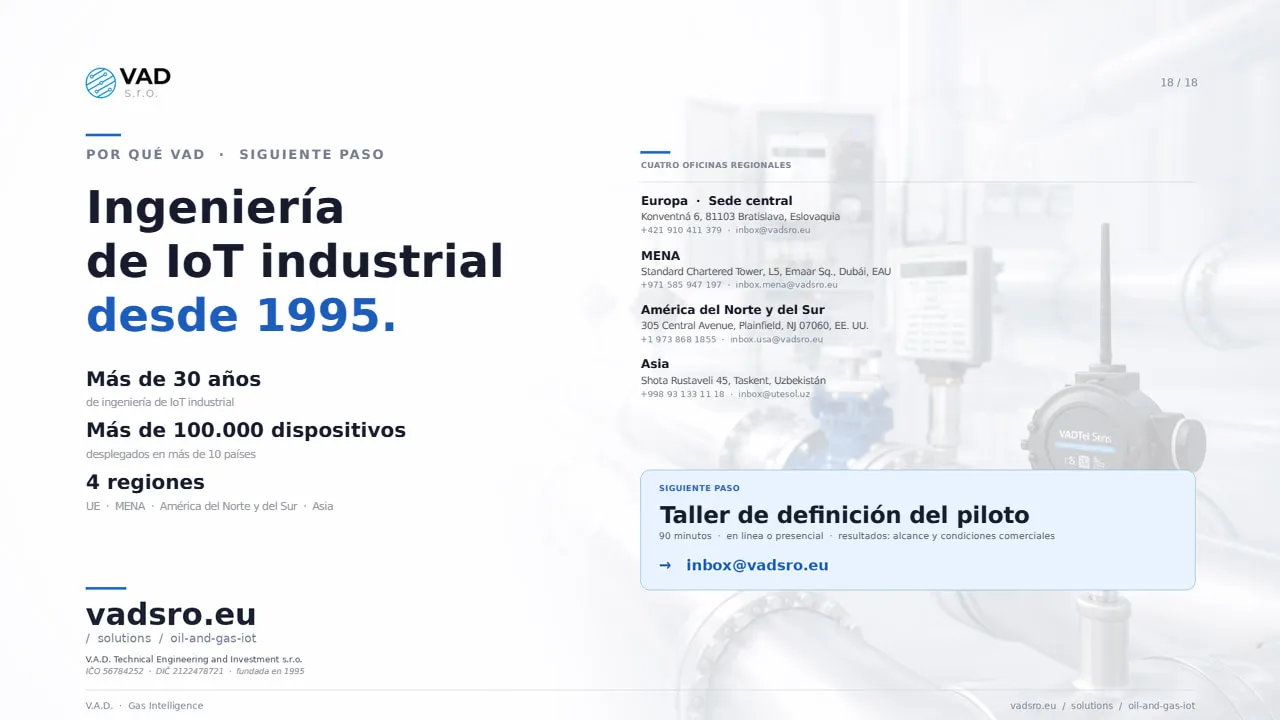

Por qué VAD

Ingeniería de IoT industrial desde 1995: más de 30 años y más de 100.000 dispositivos desplegados en más de 10 países. Cuatro oficinas regionales cubren la UE, MENA, América del Norte y del Sur, y Asia.

Región	Dirección	Contacto
Europa · Sede central	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
América del Norte y del Sur	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Asia	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Contacto

Un ecosistema. Todas las redes de gas. Control total.

Siguiente paso – Taller de definición del piloto. 90 minutos · en línea o presencial · resultados: alcance y condiciones comerciales.
