Priemyselný IoT pre distribúciu a meranie plynu

Ucelené riešenie priemyselného IoT (IIoT) pre distribúciu plynu: snímače ATEX, riadiace jednotky, inteligentné meranie a Data Platform s AI mikroslužbami – všetko od jedného výrobcu z EÚ.

VAD Gas IoT Solution využívajú prevádzkovatelia distribučných sietí (PDS / DSO), prevádzkovatelia prepravných sietí (PPS / TSO) aj mestské plynárenské spoločnosti v EÚ a SNŠ; nasadených je viac ako 100 000 zariadení. Každá vrstva – snímače, riadiace jednotky, inteligentné plynomery aj Data Platform – je navrhnutá a vyrobená v EÚ. Riešenie je určené na prevádzku v priestoroch zóny 1 podľa ATEX, zabezpečuje súlad s nariadením (EÚ) 2024/1787 o znižovaní emisií metánu v energetickom sektore a umožňuje diaľkové uzatvorenie do piatich minút.

Prečo je to dôležité

Distribúciu plynu dnes pretvárajú tri faktory. Regulácia emisií metánu naberá tempo: nariadenie (EÚ) 2024/1787 o metáne, americký Methane Emissions Reduction Program (MERP) podľa zákona Inflation Reduction Act aj rámec Oil & Gas Methane Partnership 2.0 (OGMP 2.0) vyžadujú, aby prevádzkovatelia merali, vykazovali a znižovali emisie na základe auditovateľných údajov. Distribučné siete starnú: priemerná európska sieť je staršia ako 40 rokov a obchodné straty dosahujú v plynárenských spoločnostiach strednej a východnej Európy 5–8%. IT prostredie je roztrieštené: plynárenské spoločnosti prevádzkujú desiatky navzájom neprepojených systémov SCADA, merania a fakturácie od rôznych dodávateľov – bez jednotného zdroja overených údajov a bez riadenia v reálnom čase.

Problém

Plynárenské spoločnosti prevádzkujú siete naslepo: viac ako 70 typových radov prepočítavačov množstva plynu, manuálne odpočty, žiadne diaľkové ovládanie, žiadna auditná stopa.

Väčšina plynárenských spoločností prevádzkuje nejednotné meracie uzly. V sieťach EÚ a SNŠ je nasadených viac ako 70 rôznych typových radov prepočítavačov – Honeywell (vrátane značiek Elster a RMG), Itron, Dresser (Baker Hughes), RMA a desiatky miestnych OEM výrobcov – a každý má vlastný protokol, firmvér a servisné postupy. Manuálne odpočty sa vykonávajú raz alebo dvakrát ročne, bez detekcie anomálií a bez prehľadu v reálnom čase. Uzatváracie armatúry sa obsluhujú len priamo na mieste, bez diaľkového ovládania a bez digitálnej auditnej stopy. Regulačné orgány, prevádzkovatelia aj odberatelia majú rovnaké slepé miesto.

Cieľový stav

Od reaktívnej prevádzky k distribúcii plynu riadenej údajmi: hodinová telemetria, zásah na armatúre do piatich minút a plný súlad s predpismi EÚ.

VAD mení reaktívnu prevádzku plynárenských sietí na distribúciu riadenú údajmi. Hodinová telemetria s fakturačne použiteľnými údajmi nahrádza manuálne odpočty vykonávané raz alebo dvakrát ročne. Čas od zistenia anomálie po zásah na armatúre sa skracuje z hodín či dní na menej ako päť minút. Chýbajúcu auditnú stopu nahrádza úplný digitálny záznam v súlade s predpismi EÚ – zaznamenáva sa každá nameraná hodnota, každé upozornenie a každý príkaz.

Rad riadiacich jednotiek

Štyri zariadenia pokrývajú každú topológiu plynárenskej siete – od najmenšieho uzla až po celé regionálne prevádzkové stredisko.

VADTel-IIoTU3

Telemetrický modul s komunikáciou cez mobilnú sieť pre prepočítavače množstva zemného plynu inštalované v priestoroch s nebezpečenstvom výbuchu. Vyčítava údaje z prepočítavača a odosiela ich do subsystému Data Platform cez GSM, GPRS, LTE-M alebo NB-IoT.

VADTel-AIIoTU8

Telemetrický modul s komunikáciou cez mobilnú sieť pre prepočítavače množstva zemného plynu v priestoroch s nebezpečenstvom výbuchu, s autonómnym napájaním (3,4–4,2 V, 8 000 mAh). Vyčítava údaje z prepočítavača a odosiela ich do subsystému Data Platform cez GSM, GPRS, LTE-M alebo NB-IoT.

VADTel-AIoTU5

Telemetrický modul s komunikáciou cez mobilnú sieť pre domové plynomery s integráciou do inteligentnej domácnosti. Odosiela namerané hodnoty plynomera do subsystému Data Platform cez GSM, GPRS, LTE-M alebo NB-IoT.

VADTel-ValveLink

Riadiaca jednotka armatúr na diaľkové uzatváranie. Ovláda pneumatické alebo elektrické pohony, sníma spätné hlásenie polohy, spolupracuje s bariérami ATEX pri inštalácii v priestoroch zóny 1 a každú operáciu zapisuje do auditnej stopy v cloude.

Inteligentné meranie

VADTel-MT-G6

Inteligentný plynomer s mikrotermickým meraním – bez pohyblivých častí. Niekoľko prietokových rozsahov (G6, G10–G16, G25) pokrýva meranie od domácností až po komerčné odbery. Súčasne meria tlak, teplotu a objem, komunikuje cez GPRS alebo NB-IoT (voliteľne LoRaWAN a RS-485), napája sa z dvoch batérií (metrologická časť viac ako 6 rokov, telemetria až 10 rokov) a má zabudovaný elektromagnetický uzatvárací ventil. Certifikovaný podľa MID (smernica 2014/32/EÚ) a normy EN 17526:2021 na fakturačné meranie.

Prietokový rozsah	Hodnota
G6	0,06–11 m³/h
G10–G16	0,1–25 m³/h
G25	0,25–40 m³/h
Prevádzkové podmienky	−40 až +55 °C · IP65
ATEX	II 2G Ex ib IIB T4 Gb X
Komunikácia	GPRS / NB-IoT (voliteľne LoRaWAN, RS-485)
Batéria	dve batérie – metrológia viac ako 6 rokov, telemetria až 10 rokov

Electronic Metering Device (EMD)

Digitálne počítadlo pre mechanické plynomery. Dodatočne sa montuje na existujúce membránové plynomery, pridáva impulzný výstup a výstup RS-485 a bez výmeny meradiel mení staršie zariadenia na uzly inteligentného merania. Dva nezávislé zdroje napájania (metrológia + telemetria), prenos s diverzifikáciou komunikačných relácií a detekcia únikov pomocou AI pri otvorenom ventile.

Parameter	Hodnota
Zhoda	EN 1359:2017 · MID 2014/32/EÚ
Prevádzkové podmienky	−40 až +60 °C · odolnosť voči UV žiareniu
Komunikácia	GSM / NB-IoT / LTE-M
Batéria	LiPo 2 000 mAh · 5–10 rokov
Úspora dát	vlastný protokol, −70% záťaže siete GSM
Uzatvorenie + AI	diaľkovo ovládaný ventil · detekcia anomálií indikujúcich únik

Snímač ATEX a Edge AI

VADTel-SENS

Snímač tlaku a teploty s komunikáciou cez mobilnú sieť na priamu inštaláciu v priestoroch s nebezpečenstvom výbuchu (zóna 1). Certifikácia ATEX II 2G Ex d IIC T6 Gb X, hermeticky uzavreté puzdro z nehrdzavejúcej ocele AISI 316L, IP65, teplota okolia −40 až +60 °C (merané médium −40 až +85 °C). Komunikácia cez GSM, GPRS a NB-IoT. Autonómne batériové napájanie – tri varianty batérie (2 000, 4 000 alebo 6 000 mAh) sú dimenzované na 5 000, 7 500 alebo 10 000 komunikačných relácií. Interval merania od 5 sekúnd do 10 minút. Edge AI priamo v zariadení rozpoznáva signatúry únikov, poklesy tlaku a neoprávnenú manipuláciu a hlási iba anomálie, čím šetrí prenosové pásmo a predlžuje životnosť batérie. Riadiace jednotky zostávajú v bezpečnom priestore a k vedeniam snímačov v priestoroch zóny 1 sa pripájajú cez bariéry iskrovej bezpečnosti Ex ib.

Parameter	Hodnota
Označenie ATEX	II 2G Ex d IIC T6 Gb X
Zóna	Zóna 1 (priama inštalácia)
Puzdro	IP65 · AISI 316L · M20 × 1,5
Prevádzkové podmienky	okolie −40 až +60 °C · médium −40 až +85 °C
Komunikácia	GSM · GPRS · NB-IoT
Napájanie	autonómne · 3 varianty batérie
Batéria – štandardná	2 000 mAh · 5 000 komunikačných relácií
Batéria – rozšírená	4 000 mAh · 7 500 komunikačných relácií
Batéria – maximálna	6 000 mAh · 10 000 komunikačných relácií
Tlak – pretlak	0–40 kPa (nízkotlakové siete)
Tlak – absolútny	160 / 400 / 600 kPa · 1,0 / 1,6 / 2,5 / 4,0 MPa
Tlak – zákaznícky rozsah	do 60 MPa na požiadanie
Edge AI	klasifikácia: únik · tlak · neoprávnená manipulácia

Zostava meracieho uzla

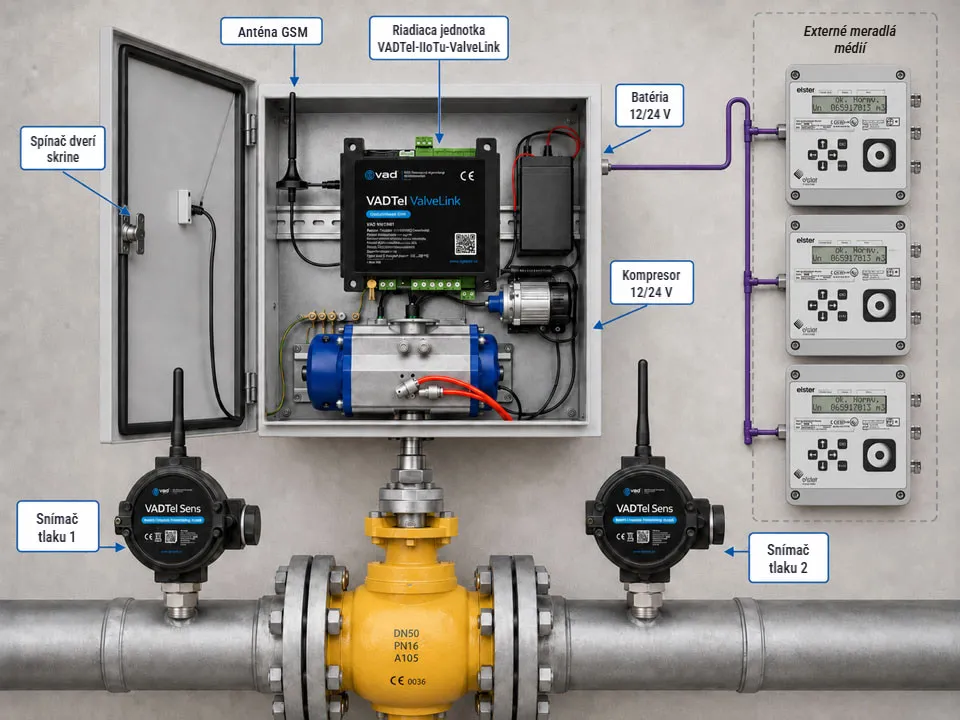

Zostava meracieho uzla VAD spája všetky komponenty potrebné na diaľkové meranie plynu a ovládanie armatúr do jednej súpravy na inštaláciu v teréne. Súprava obsahuje riadiacu jednotku VADTel-ValveLink, bariéry iskrovej bezpečnosti Ex ib pre vedenia snímačov v priestoroch zóny 1, anténu GSM na mobilné pripojenie, batériové napájanie 12/24 V, kompresor pneumatického pohonu, blok elektromagnetických ventilov, dosku snímania polohy pohonu, snímače tlaku pred armatúrou a za ňou a externé prepočítavače s rozhraním RS-485. Typické miesta nasadenia sú uzly distribučnej siete plynu, regulačné stanice, oblastné body redukcie tlaku a vzdialené armatúrne šachty.

Data Platform v cloude

Data Platform

Data Platform je cloudový subsystém IIoT Ekosystému – centralizované prostredie na monitorovanie, riadenie a analytiku celého nasadeného parku zariadení. Platforma spravuje viac ako 100 000 zariadení vo viac ako 10 krajinách a má multitenantnú architektúru s riadením prístupu na základe rolí. Štyri hlavné piliere: stav parku zariadení v reálnom čase a mapové zobrazenie, analýza trendov a historický archív, ovládanie armatúr s auditnou stopou, výkazy o súlade s predpismi a regulačné výkazy. Na integráciu so systémami tretích strán je k dispozícii úplná referenčná dokumentácia API.

AI mikroslužby

Data Platform obsahuje 15 AI mikroslužieb rozdelených do troch pilierov.

Detekcia – analýza signatúr únikov, rozpoznávanie tlakových anomálií, odhaľovanie neoprávnenej manipulácie a podvodov, monitorovanie stavu a driftu meradiel a sledovanie anomálií v topológii siete.

Optimalizácia – analýza nefakturovaného metánu, vyvažovanie záťaže, riadenie tlakových pásiem, trasovanie výjazdov a plánovanie údržby.

Prognózovanie – predikcia odberu, prognóza životnosti batérií, modelovanie životného cyklu aktív, prognóza vývoja emisií a plánovanie kapacít.

Analytické zobrazenie ponúka kalendárnu tepelnú mapu nameraných hodnôt, štatistiky komunikačných relácií a trendy napätia batérií pre každý uzol.

Postup diaľkového uzatvorenia

Od anomálie po uzatvorenie armatúry do piatich minút – s úplnou auditnou stopou.

Diaľkové ovládanie armatúr prebieha v troch krokoch so zabudovanými ochrannými mechanizmami.

Zistenie – Edge AI v snímači VADTel-SENS alebo platforma rozpozná anomáliu: pokles tlaku, signatúru úniku, neoprávnenú manipuláciu.

Potvrdenie – operátor posúdi kontext, overí oprávnenia podľa role a môže vyžadovať schválenie druhou osobou.

Vykonanie – VADTel-ValveLink uzavrie armatúru prostredníctvom pohonu so spätným hlásením polohy v reálnom čase a auditný záznam zachytí každú udalosť.

Škálovanie a jazyky

Jedna architektúra pre nasadenie akéhokoľvek rozsahu.

Úroveň 1 (národná) – jedno nasadenie Data Platform s federovanou správou tenantov pre národných prevádzkovateľov a holdingy pôsobiace vo viacerých regiónoch.

Úroveň 2 (regionálna) – viac ako 10 000 meracích uzlov na jedného regionálneho PDS alebo PPS.

Úroveň 3 (prevádzkové stredisko) – 1 000 uzlov na jedno oblastné stredisko alebo mestský prevádzkový tím.

Úroveň 4 (uzol) – jedna skriňa alebo jedno meradlo inštalované v teréne.

Pri prechode medzi úrovňami netreba meniť platformu.

Data Platform a súvisiace výstupy sú lokalizované do 18 jazykov.

Zdrojový jazyk – angličtina.

Úroveň 1 (jadro EÚ) – nemčina, slovenčina, čeština, poľština.

Úroveň 2 (rozšírená EÚ) – francúzština, španielčina, taliančina, maďarčina, rumunčina, holandčina.

Úroveň 3 (globálna) – turečtina, arabčina (RTL), ruština, uzbečtina, kazaština, ukrajinčina, čínština.

Lokalizované výstupy zahŕňajú texty rozhrania, inštalačné návody, dokumentáciu API a produktové pasy. Multitenantné zobrazenie „Spoločnosti“ ukazuje prevádzkovateľov, PDS a prevádzkové strediská spravované vedľa seba v jednej inštancii Data Platform.

Bezpečnosť a suverenita

Riešenie VAD je navrhnuté na nasadenie v kritickej infraštruktúre. Štvorvrstvová ochrana pokrýva zariadenia v teréne, prenos, platformu a úložisko.

Zariadenia v teréne – podpísaný firmvér so zabezpečeným zavádzaním (secure boot), kryty s indikáciou neoprávneného otvorenia a bariéry iskrovej bezpečnosti ATEX.

Prenos – TLS so vzájomnou autentifikáciou (mTLS), certifikáty pre každé zariadenie a šifrované tunely v mobilnej sieti.

Platforma – riadenie prístupu na základe rolí, zabezpečené kontajnery a úplné auditné záznamy.

Úložisko – šifrovanie uložených údajov, geografická rezidencia údajov a predvolene suverénny hosting v EÚ.

Vlastný zdrojový kód vo všetkých vrstvách riešenia. K dispozícii je prevod zdrojového kódu prostredníctvom escrow a pre národných prevádzkovateľov aj kompletný prevod IP práv.

Normy a súlad s predpismi

Všetky produkty VAD sú navrhnuté a vyrobené v EÚ.

Norma / predpis	Oblasť	Podrobnosti
ATEX	Snímače pre priestory s nebezpečenstvom výbuchu	II 2G Ex d IIC T6 Gb X
MID	Smernica o meradlách	Fakturačné meranie plynu
CE	Zhoda s požiadavkami EÚ	Označenie výrobkov pre trh EÚ
ISO 9001	Manažérstvo kvality	Certifikát udelený
ISO 27001	Informačná bezpečnosť	V procese
ISO 14001	Environmentálne manažérstvo	V procese
IP65	Stupeň ochrany krytom	Kryty na inštaláciu v teréne

EÚ vyhlásenie o zhode pre každý výrobok. Súlad so smernicou WEEE a úplná vysledovateľnosť výrobkov.

Metriky pilotného projektu

Každý pilotný projekt prináša merateľné výsledky počas prvých 90 dní. Typické KPI pilotu zahŕňajú nasadenie za menej ako 14 dní na jedno prevádzkové stredisko, merateľné zníženie nefakturovaného metánu v tomto období, čas od anomálie po zásah kratší ako päť minút, návratnosť investície do 24 mesiacov a od prvého dňa dátový základ pripravený na vykazovanie podľa nariadenia EÚ o metáne. Data Platform generuje správy z pilotu na požiadanie a dodáva ich v štandardných regulačných formátoch.

Obchodné modely

VAD ponúka tri obchodné modely prispôsobené požiadavkám každej plynárenskej spoločnosti na obstarávanie a suverenitu.

Nákup (CapEx) – jednorazová platba za hardvér a licenciu platformy, voliteľne so servisnou zmluvou. Najrýchlejšia cesta k vlastníctvu.

Predplatné (OpEx) – mesačný poplatok za každý uzol vrátane hardvéru, platformy, aktualizácií a podpory. Predvídateľný rozpočet, žiadna počiatočná investícia.

Kompletný prevod IP práv – úplný prevod hardvérových návrhov, firmvéru a zdrojového kódu platformy s podporou lokálnej výroby. Určený pre národných prevádzkovateľov, ktorí potrebujú digitálnu suverenitu.

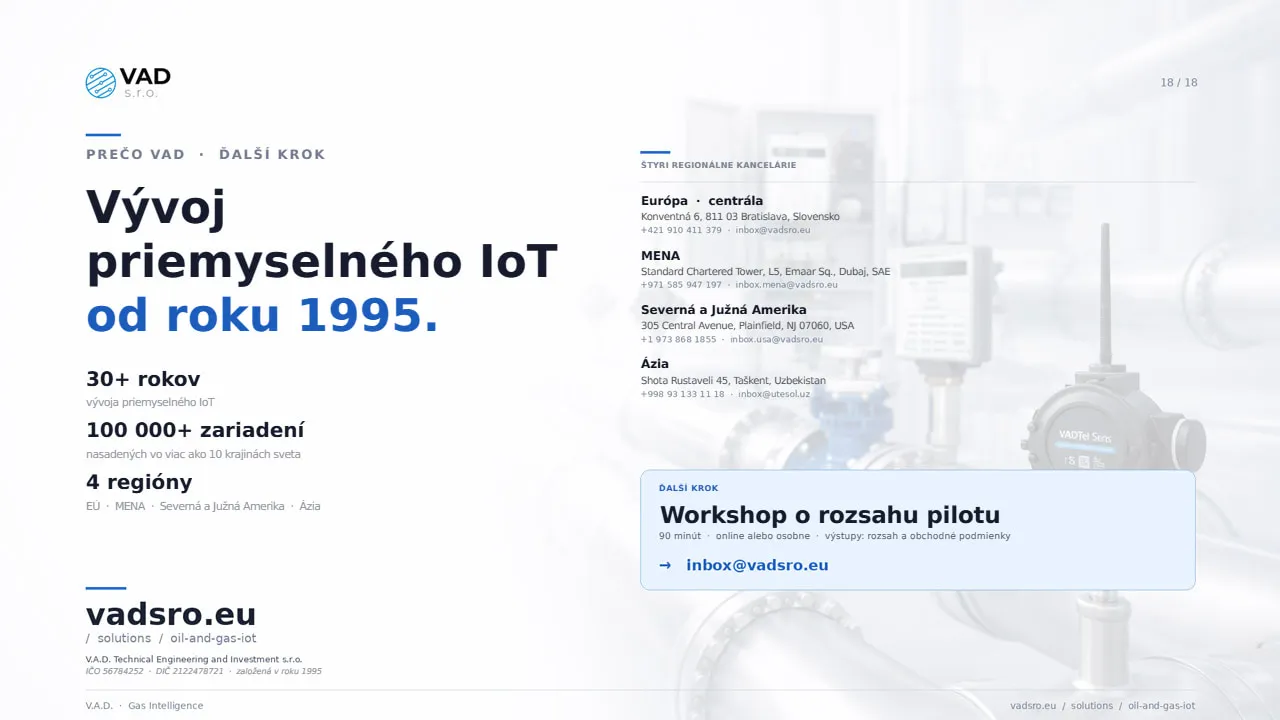

Prečo VAD

Vývoj priemyselného IoT od roku 1995 – viac ako 30 rokov skúseností a vyše 100 000 zariadení nasadených vo viac ako 10 krajinách. Štyri regionálne kancelárie pokrývajú EÚ, MENA, Severnú a Južnú Ameriku a Áziu.
