Průmyslový IoT pro distribuci a měření plynu

Kompletní průmyslový IoT (IIoT) pro distribuci plynu: snímače ATEX, řídicí jednotky, chytré měření a Data Platform s mikroslužbami AI – od jediného výrobce z EU.

VAD Gas IoT Solution slouží provozovatelům distribučních soustav (PDS / DSO), provozovatelům přepravních soustav (PPS / TSO) i městským provozovatelům plynárenských sítí v EU a SNS; nasazeno je přes 100 000 zařízení. Každá vrstva – snímače, řídicí jednotky, chytré plynoměry a Data Platform – je navržena a vyrobena v EU a určena pro prostory s nebezpečím výbuchu zóny 1 podle ATEX, pro plnění nařízení (EU) 2024/1787 o snižování emisí metanu v odvětví energetiky a pro dálkové uzavření armatur za méně než pět minut.

Proč na tom záleží

Distribuci plynu dnes mění tři faktory. Regulace emisí metanu nabírá na obrátkách: nařízení (EU) 2024/1787, americký Methane Emissions Reduction Program (MERP) zavedený zákonem Inflation Reduction Act i rámec Oil & Gas Methane Partnership 2.0 (OGMP 2.0) vyžadují, aby provozovatelé měřili, vykazovali a snižovali emise na základě auditovatelných dat. Distribuční sítě stárnou: průměrná evropská síť je starší než 40 let a obchodní ztráty dosahují u distribučních společností ve střední a východní Evropě 5–8%. IT prostředí je roztříštěné: distribuční společnosti provozují desítky nepropojených systémů SCADA, měření a fakturace od různých dodavatelů – bez jednotného zdroje dat a bez řízení v reálném čase.

Problém

Plynárenské společnosti pracují naslepo: více než 70 typových řad přepočítávačů, ruční odečty, žádné dálkové ovládání, žádná auditní stopa.

Většina plynárenských společností provozuje nesourodé měřicí uzly. V sítích EU a SNS je nasazeno přes 70 různých typových řad přepočítávačů množství plynu od výrobců Honeywell (včetně Elster a RMG), Itron, Dresser (Baker Hughes), RMA a desítek místních výrobců OEM. Každá z nich má vlastní protokol, firmware a servisní postupy. Ruční odečty probíhají jednou až dvakrát ročně, bez detekce anomálií a bez přehledu v reálném čase. Uzavírací armatury lze ovládat jen na místě – chybí dálkové ovládání i digitální auditní stopa. Regulační orgány, provozovatelé i odběratelé tak mají stejné slepé místo.

Cílový stav

Od reaktivního provozu k distribuci plynu řízené daty: hodinová telemetrie, zásah na armatuře do pěti minut a plný soulad s předpisy EU.

VAD mění reaktivní provoz plynárenských sítí v distribuci řízenou daty. Ruční odečty jednou až dvakrát ročně nahrazuje hodinová telemetrie s daty použitelnými pro fakturaci. Doba od anomálie k zásahu na armatuře se zkracuje z hodin či dnů na méně než pět minut. Chybějící auditní stopu nahrazuje úplný digitální záznam v souladu s předpisy EU – zaznamená se každý odečet, každá výstraha i každý příkaz.

Řada řídicích jednotek

Čtyři zařízení pokrývají jakoukoli topologii plynárenské sítě – od nejmenšího uzlu až po celé regionální provozní středisko.

VADTel-IIoTU3

Telemetrický modul s mobilní komunikací pro přepočítávače množství zemního plynu instalované v prostorech s nebezpečím výbuchu. Vyčítá data z přepočítávače a přenáší je do subsystému Data Platform přes GSM, GPRS, LTE-M nebo NB-IoT.

VADTel-AIIoTU8

Telemetrický modul s mobilní komunikací pro přepočítávače množství zemního plynu v prostorech s nebezpečím výbuchu, s autonomním napájením (3,4–4,2 V, 8 000 mAh). Vyčítá data z přepočítávače a přenáší je do subsystému Data Platform přes GSM, GPRS, LTE-M nebo NB-IoT.

VADTel-AIoTU5

Telemetrický modul s mobilní komunikací pro domovní plynoměry s integrací do chytré domácnosti. Přenáší odečty plynoměru do subsystému Data Platform přes GSM, GPRS, LTE-M nebo NB-IoT.

VADTel-ValveLink

Jednotka pro ovládání armatur určená k dálkovému uzavírání. Ovládá pneumatické nebo elektrické pohony, vyhodnocuje zpětné hlášení polohy, spolupracuje s bariérami ATEX pro nasazení v zóně 1 a každou operaci zapisuje do auditní stopy v cloudu.

Chytré měření

VADTel-MT-G6

Chytrý plynoměr s mikrotermickým měřením – bez pohyblivých částí. Průtokové rozsahy G6, G10–G16 a G25 pokrývají měření od domácností po komerční odběratele. Současně měří tlak, teplotu a objem, komunikuje přes GPRS nebo NB-IoT (volitelně LoRaWAN a RS-485) a má vestavěný elektromagnetický uzavírací ventil. Napájení ze dvou baterií zajišťuje více než 6 let provozu metrologické části a až 10 let telemetrie. Certifikace MID (2014/32/EU) podle EN 17526:2021 pro fakturační měření.

Průtokový rozsah	Hodnota
G6	0,06–11 m³/h
G10–G16	0,1–25 m³/h
G25	0,25–40 m³/h
Provozní podmínky	−40 až +55 °C · IP65
ATEX	II 2G Ex ib IIB T4 Gb X
Komunikace	GPRS / NB-IoT (volitelně LoRaWAN, RS-485)
Baterie	dvojité napájení – metrologie přes 6 let, telemetrie až 10 let

Electronic Metering Device (EMD)

Digitální počítadlo pro mechanické plynoměry. Montuje se dodatečně na stávající membránové plynoměry, doplňuje impulzní výstup a výstup RS-485 a bez výměny měřidla mění starší zařízení v uzly chytrého měření. Dva nezávislé zdroje napájení (metrologie + telemetrie), přenos s diverzitou komunikačních relací a detekce úniků pomocí AI při otevřeném ventilu.

Parametr	Hodnota
Shoda	EN 1359:2017 · MID 2014/32/EU
Provozní podmínky	−40 až +60 °C · odolnost proti UV záření
Komunikace	GSM / NB-IoT / LTE-M
Baterie	LiPo 2 000 mAh · 5–10 let
Úspora dat	vlastní protokol, zatížení GSM −70%
Uzavření + AI	dálkově ovládaný ventil · detekce anomálií indikujících únik

Snímač ATEX a Edge AI

VADTel-SENS

Snímač tlaku a teploty s mobilní komunikací pro přímou instalaci v prostorech s nebezpečím výbuchu (zóna 1). Certifikace ATEX II 2G Ex d IIC T6 Gb X, hermeticky uzavřené pouzdro z nerezové oceli AISI 316L, krytí IP65, teplota okolí −40 až +60 °C (měřené médium −40 až +85 °C). Komunikace přes GSM, GPRS a NB-IoT. Autonomní bateriový provoz – tři varianty baterie (2 000, 4 000, resp. 6 000 mAh) jsou dimenzovány na 5 000, 7 500, resp. 10 000 komunikačních relací. Interval měření od pěti sekund do deseti minut. Edge AI rozpoznává signatury úniků, poklesy tlaku a neoprávněnou manipulaci lokálně přímo v zařízení a odesílá pouze anomálie – šetří tím přenosovou kapacitu a prodlužuje životnost baterie. Řídicí jednotky zůstávají v prostoru bez nebezpečí výbuchu a k vedením snímačů v zóně 1 se připojují přes jiskrově bezpečné bariéry Ex ib.

Parametr	Hodnota
Označení ATEX	II 2G Ex d IIC T6 Gb X
Zóna	Zóna 1 (přímá instalace)
Pouzdro	IP65 · AISI 316L · M20 × 1,5
Provozní teplota	okolí −40 až +60 °C · médium −40 až +85 °C
Komunikace	GSM · GPRS · NB-IoT
Napájení	autonomní · 3 varianty baterie
Baterie – standardní	2 000 mAh · 5 000 komunikačních relací
Baterie – rozšířená	4 000 mAh · 7 500 komunikačních relací
Baterie – maximální	6 000 mAh · 10 000 komunikačních relací
Tlak – relativní	0–40 kPa (nízkotlaké sítě)
Tlak – absolutní	160 / 400 / 600 kPa · 1,0 / 1,6 / 2,5 / 4,0 MPa
Tlak – zakázkové provedení	až 60 MPa na vyžádání
Edge AI	klasifikace: únik · tlak · neoprávněná manipulace

Sestava měřicího uzlu

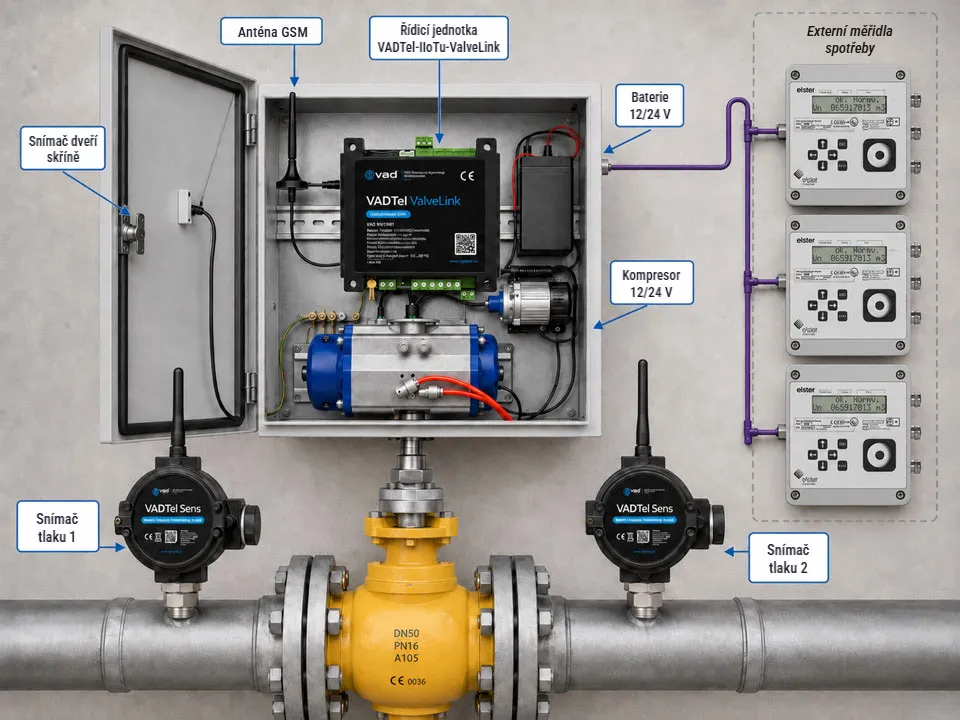

Sestava měřicího uzlu VAD spojuje všechny komponenty potřebné pro dálkové měření plynu a ovládání armatur do jedné sady pro instalaci v terénu. Sada obsahuje řídicí jednotku VADTel-ValveLink, jiskrově bezpečné bariéry Ex ib pro vedení snímačů v zóně 1, anténu GSM pro připojení k mobilní síti, bateriové napájení 12/24 V, kompresor pneumatického pohonu, blok elektromagnetických ventilů, desku snímání polohy pohonu, snímače vstupního a výstupního tlaku a externí přepočítávače s rozhraním RS-485. Typickými místy nasazení jsou uzly distribuce plynu, regulační stanice, okrsková místa redukce tlaku a vzdálené armaturní komory.

Data Platform v cloudu

Data Platform

Data Platform je cloudový subsystém IIoT Ekosystému – centralizované prostředí pro monitorování, řízení a analytiku napříč celým nasazeným parkem zařízení. Platforma s multitenantní architekturou a řízením přístupu na základě rolí spravuje více než 100 000 zařízení ve více než 10 zemích. Stojí na čtyřech pilířích: aktuální stav parku zařízení s mapovým zobrazením, analýza trendů a historický archiv, ovládání armatur s auditní stopou a reporty o dodržování předpisů a pro regulační orgány. Pro integraci systémů třetích stran je k dispozici úplná referenční příručka API.

Mikroslužby AI

Data Platform obsahuje 15 mikroslužeb AI rozdělených do tří pilířů.

Detekce – analýza signatur úniků, detekce tlakových anomálií, detekce neoprávněné manipulace a podvodů, monitorování stavu a driftu měřidel a sledování anomálií v topologii sítě.

Optimalizace – analytika nefakturovaného metanu, vyvažování zatížení, řízení tlakových pásem, plánování tras výjezdů a harmonogramy údržby.

Prognózy – predikce spotřeby, odhad životnosti baterií, modelování životního cyklu majetku, prognóza vývoje emisí a plánování kapacit.

Analytické zobrazení nabízí kalendářní tepelné mapy odečtů, statistiky komunikačních relací a trendy napětí baterií pro jednotlivé uzly.

Postup dálkového uzavření

Od anomálie k uzavření armatury za méně než pět minut – s úplnou auditní stopou.

Dálkové ovládání armatur probíhá ve třech krocích s vestavěnými bezpečnostními kontrolami.

Detekce – Edge AI ve snímači VADTel-SENS nebo platforma zjistí anomálii: pokles tlaku, signaturu úniku, neoprávněnou manipulaci.

Potvrzení – dispečer posoudí kontext, ověří oprávnění podle role a může vyžadovat schválení dvěma osobami.

Provedení – VADTel-ValveLink uzavře armaturu pohonem se zpětným hlášením polohy v reálném čase a auditní log zaznamená každou událost.

Škálování a jazyky

Jedna architektura pro jakýkoli rozsah.

Úroveň 1 (národní) – jedno nasazení Data Platform s federovaným multitenantním provozem pro národní provozovatele a víceregionální holdingy.

Úroveň 2 (regionální) – více než 10 000 měřicích uzlů na regionálního PDS nebo PPS.

Úroveň 3 (provozní středisko) – 1 000 uzlů na okrskové provozní středisko nebo městský provozní tým.

Úroveň 4 (uzel) – jednotlivá skříň nebo měřidlo instalované v terénu.

Mezi úrovněmi není nutná migrace na jinou platformu.

Data Platform i související podklady jsou k dispozici v 18 jazycích.

Výchozí jazyk – angličtina.

Úroveň 1 (jádro EU) – němčina, slovenština, čeština, polština.

Úroveň 2 (rozšířená EU) – francouzština, španělština, italština, maďarština, rumunština, nizozemština.

Úroveň 3 (globální) – turečtina, arabština (RTL), ruština, uzbečtina, kazaština, ukrajinština, čínština.

Lokalizace zahrnuje texty rozhraní, instalační návody, dokumentaci API a pasporty výrobků. Multitenantní zobrazení „Společnosti“ ukazuje provozovatele, PDS a provozní střediska spravované vedle sebe v jediné instanci Data Platform.

Bezpečnost a suverenita

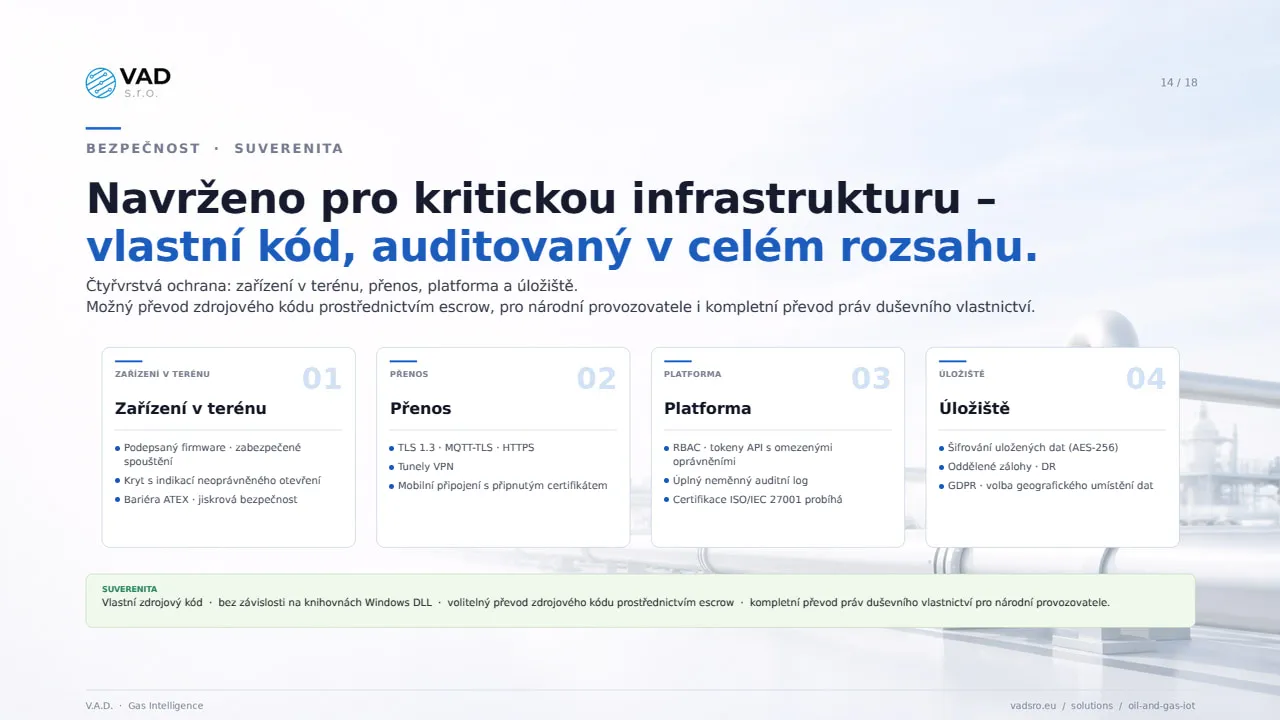

Řešení VAD je navrženo pro nasazení v kritické infrastruktuře se čtyřvrstvou ochranou: zařízení v terénu, přenos, platforma a úložiště.

Zařízení v terénu – podepsaný firmware se zabezpečeným spouštěním, kryty s indikací neoprávněného otevření a jiskrově bezpečné bariéry ATEX.

Přenos – TLS se vzájemnou autentizací, certifikáty pro každé zařízení a šifrované tunely v mobilní síti.

Platforma – řízení přístupu na základě rolí, zodolněné kontejnery a úplné auditní logování.

Úložiště – šifrování uložených dat, geograficky vymezené umístění dat a ve výchozím stavu suverénní hosting v EU.

Vlastní zdrojový kód ve všech vrstvách řešení. K dispozici je převod zdrojového kódu prostřednictvím escrow a pro národní provozovatele také kompletní převod práv duševního vlastnictví.

Normy a shoda s předpisy

Všechny produkty VAD jsou navrženy a vyrobeny v EU.

Norma / předpis	Oblast	Podrobnosti
ATEX	Snímače pro prostory s nebezpečím výbuchu	II 2G Ex d IIC T6 Gb X
MID	Směrnice o měřidlech	Fakturační měření plynu
CE	Shoda s požadavky EU	Označení výrobků pro trh EU
ISO 9001	Management kvality	Certifikováno
ISO 27001	Bezpečnost informací	Certifikace probíhá
ISO 14001	Environmentální management	Certifikace probíhá
IP65	Stupeň krytí	Skříně pro instalaci v terénu

EU prohlášení o shodě pro každý výrobek. Soulad se směrnicí WEEE a úplná sledovatelnost výrobků.

Metriky pilotního projektu

Každý pilotní projekt přináší měřitelné výsledky během prvních 90 dní. Typické KPI pilotu zahrnují dobu nasazení kratší než 14 dní na provozní středisko, snížení NRM měřitelné již v tomto období, dobu od anomálie k zásahu kratší než pět minut, ekonomickou návratnost do 24 měsíců a datový základ připravený pro vykazování podle nařízení (EU) 2024/1787 od prvního dne. Data Platform generuje reporty z pilotu na vyžádání a dodává je ve standardních formátech pro regulační orgány.

Obchodní modely

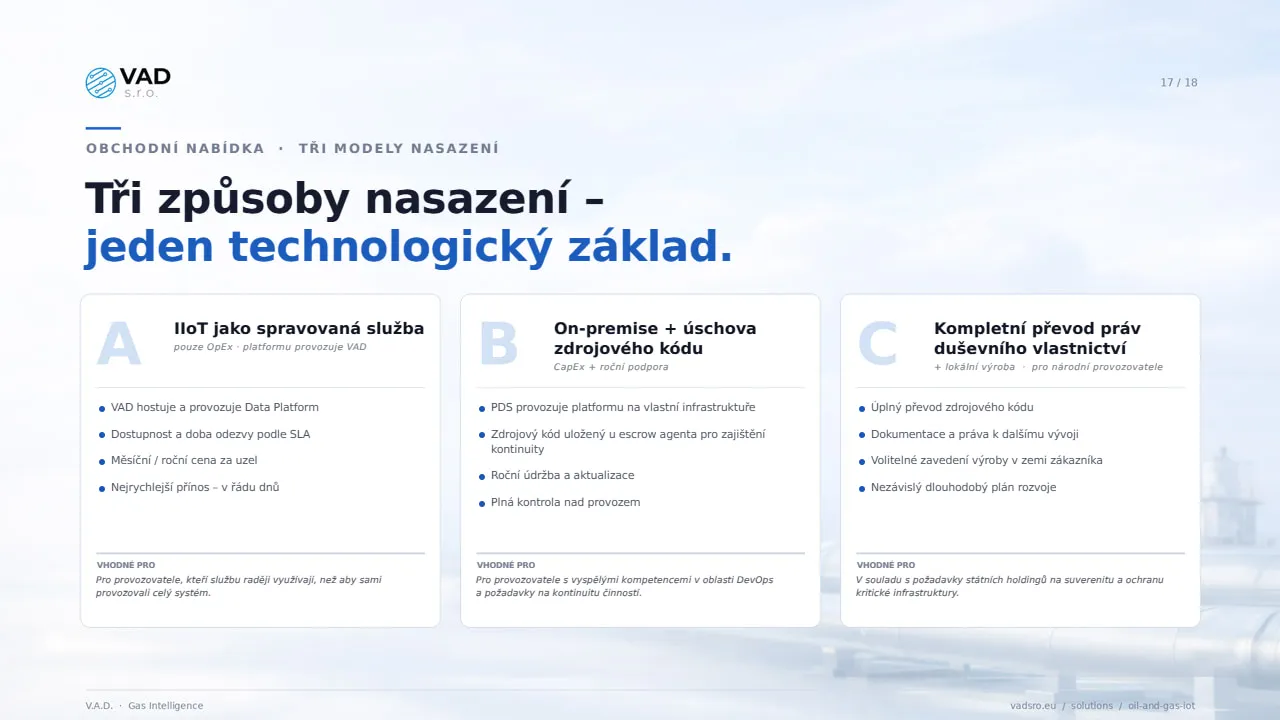

VAD nabízí tři obchodní modely, které vyhoví požadavkům každé distribuční společnosti na způsob pořízení i na suverenitu.

Nákup (CapEx) – jednorázová platba za hardware a licenci platformy, volitelně se servisní smlouvou. Nejrychlejší cesta k vlastnictví.

Předplatné (OpEx) – měsíční poplatek za každý uzel, který zahrnuje hardware, platformu, aktualizace a podporu. Předvídatelný rozpočet, žádné počáteční náklady.

Kompletní převod práv duševního vlastnictví – úplný převod konstrukční dokumentace hardwaru, firmwaru a zdrojového kódu platformy včetně podpory lokální výroby. Určeno pro národní provozovatele, kteří vyžadují digitální suverenitu.

Proč VAD

Vývoj průmyslového IoT od roku 1995 – více než 30 let a přes 100 000 nasazených zařízení ve více než 10 zemích. Čtyři regionální pobočky pokrývají EU, MENA, Severní a Jižní Ameriku a Asii.

Region	Adresa	Kontakt
Evropa · centrála	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
Severní a Jižní Amerika	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Asie	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Kontakt

Jeden ekosystém. Každá plynárenská síť. Plná kontrola.

Další krok – Workshop o rozsahu pilotu. 90 minut · online nebo na místě · výstupy: rozsah a obchodní podmínky.

Společnost

V.A.D. Technical Engineering and Investment s.r.o., Bratislava, Slovensko, EU

Data Platform

docs.vadsro.eu · referenční příručka API

Web

vadsro.eu / solutions / gas-iot

E-mail

inbox@vadsro.eu – obchod a technická podpora
