Industrijski IoT za distribuciju i mjerenje plina

Cjeloviti industrijski IoT (IIoT) za distribuciju plina: senzori s oznakom ATEX, upravljačke jedinice, napredno mjerenje i Data Platform s mikrouslugama umjetne inteligencije (AI) – od jednog proizvođača iz EU-a.

VAD Gas IoT Solution opslužuje operatore distribucijskih sustava (ODS / DSO), operatore transportnih sustava (OTS / TSO) i gradske plinare diljem EU-a i ZND-a; ugrađeno je više od 100.000 uređaja. Svaka razina – senzori, upravljačke jedinice, pametni plinomjeri i Data Platform – projektirana je i proizvedena u EU-u za rad u prostorima ugroženim eksplozivnom atmosferom u zoni 1 (ATEX), za usklađenost s Uredbom (EU) 2024/1787 o smanjenju emisija metana u energetskom sektoru i za daljinsko zatvaranje armatura za manje od 5 minuta.

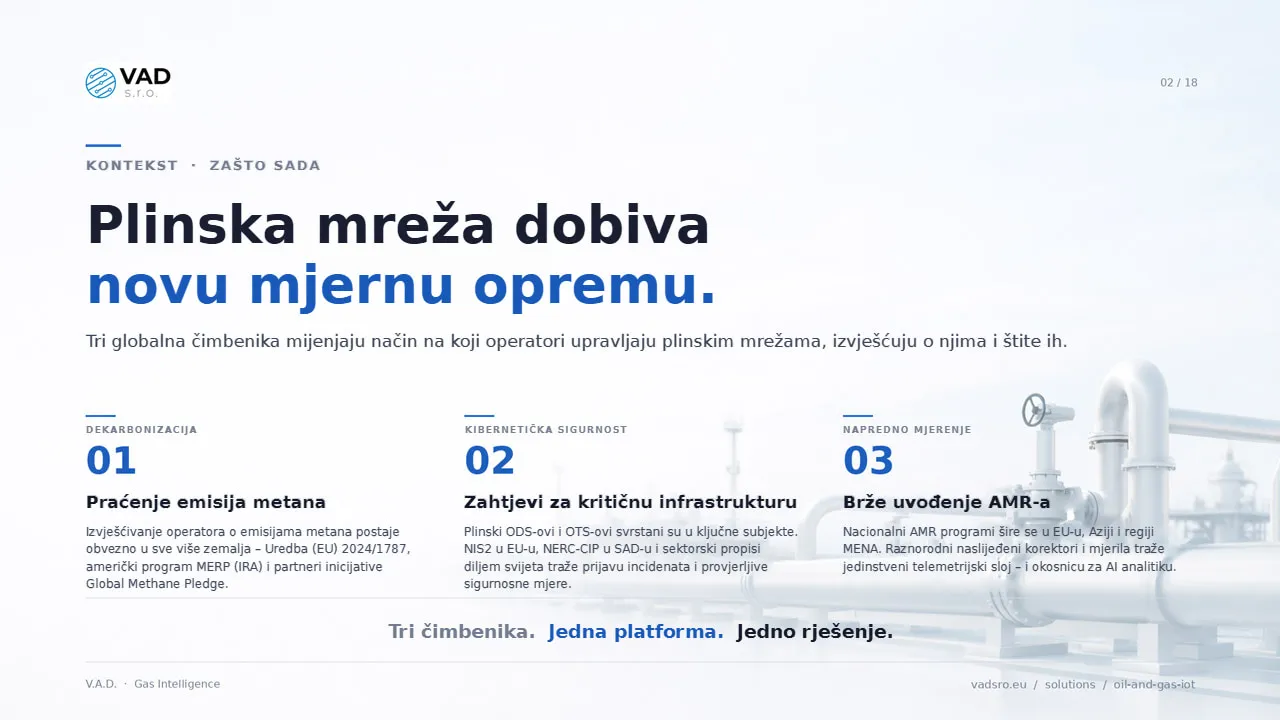

Zašto je to važno

Distribuciju plina mijenjaju tri čimbenika. Propisi o emisijama metana sve se brže pooštravaju: Uredba (EU) 2024/1787, američki program Methane Emissions Reduction Program (MERP) prema zakonu Inflation Reduction Act i okvir Oil & Gas Methane Partnership 2.0 (OGMP 2.0) obvezuju operatore da emisije mjere, izvješćuju o njima i smanjuju ih na temelju podataka prikladnih za reviziju. Distribucijske mreže sve su starije: prosječna europska mreža starija je od 40 godina, a komercijalni gubici distributera u srednjoj i istočnoj Europi dosežu 5–8%. IT okruženja su rascjepkana: distributeri rabe desetke međusobno nepovezanih SCADA, mjernih i obračunskih sustava različitih dobavljača, bez jedinstvenog vjerodostojnog izvora podataka i bez upravljanja u stvarnom vremenu.

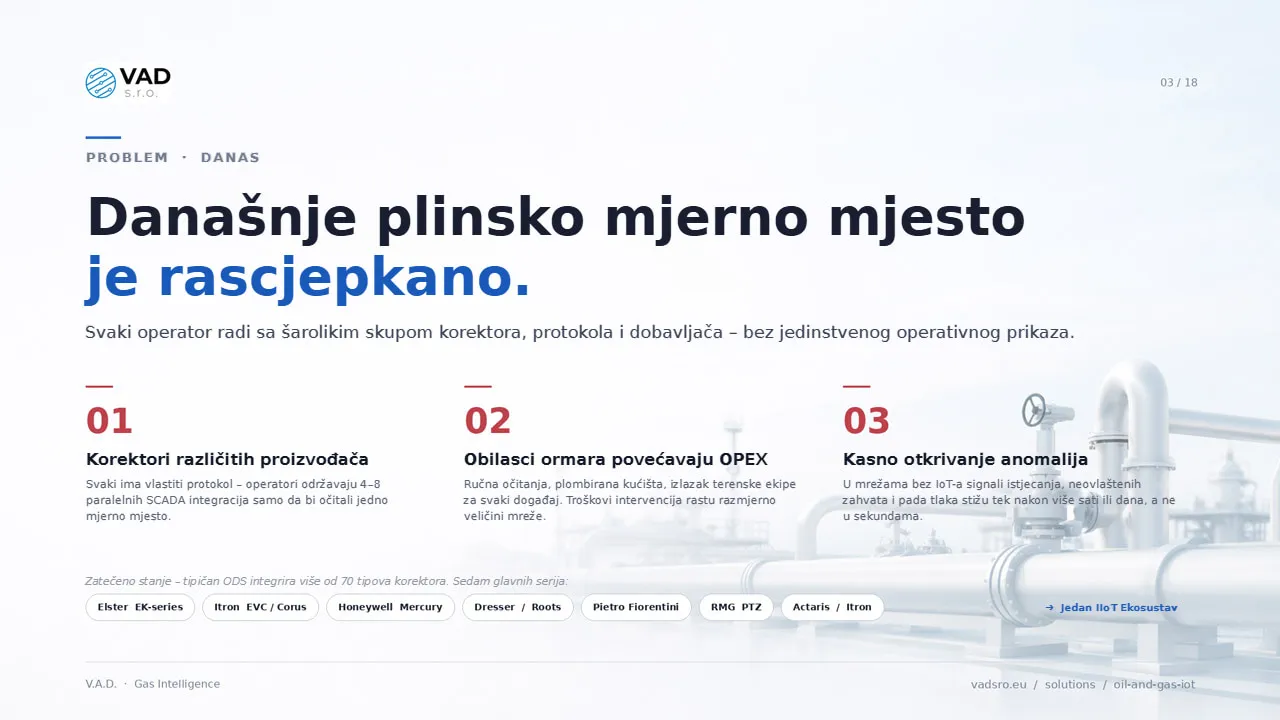

Problem

Distributeri plina rade naslijepo: više od 70 tipova korektora, ručno očitavanje, bez daljinskog upravljanja, bez revizijskog traga.

Većina distributera plina upravlja neujednačenim mjernim mjestima. U mrežama EU-a i ZND-a ugrađeno je više od 70 različitih tipova korektora obujma plina proizvođača Honeywell (uključujući Elster i RMG), Itron, Dresser (Baker Hughes), RMA i desetaka lokalnih proizvođača originalne opreme (OEM), svaki s vlastitim protokolom, firmverom i servisnim postupcima. Očitava se ručno jednom ili dvaput godišnje, bez otkrivanja anomalija i bez uvida u stanje u stvarnom vremenu. Zaporne armature mogu se aktivirati samo na licu mjesta, bez daljinskog upravljanja i bez digitalnog revizijskog traga. Regulatorna tijela, operatori i krajnji kupci imaju istu slijepu točku.

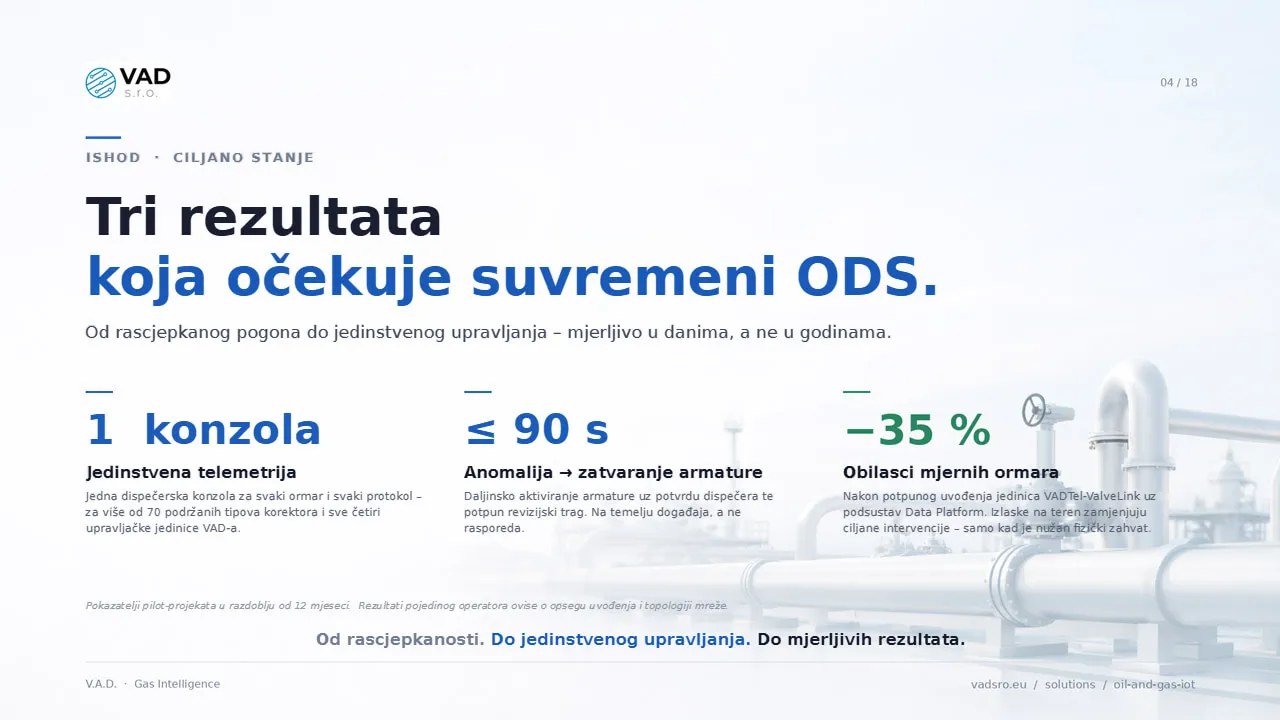

Željeni ishod

Od reaktivnog pogona do distribucije plina temeljene na podacima: telemetrija u satnim intervalima, aktiviranje armature za manje od 5 minuta i potpuna usklađenost s propisima EU-a.

VAD reaktivni pogon plinske mreže pretvara u distribuciju plina temeljenu na podacima. Ručna očitanja jednom ili dvaput godišnje zamjenjuje telemetrija u satnim intervalima s podacima pogodnima za obračun. Vrijeme od otkrivanja anomalije do aktiviranja armature skraćuje se sa sati ili dana na manje od 5 minuta. Revizijski trag koji je dosad nedostajao zamjenjuje potpun digitalni zapis usklađen s propisima EU-a – bilježi se svako očitanje, upozorenje i naredba.

Serija upravljačkih jedinica

Četiri uređaja pokrivaju svaku topologiju plinske mreže – od najmanjeg mjernog mjesta do cijele područne jedinice.

VADTel-IIoTU3

Telemetrijski modul s mobilnom komunikacijom za korektore obujma prirodnog plina ugrađene u prostorima ugroženim eksplozivnom atmosferom. Prikuplja podatke iz korektora i prenosi ih u Data Platform putem GSM, GPRS, LTE-M ili NB-IoT veze.

VADTel-AIIoTU8

Telemetrijski modul s mobilnom komunikacijom za korektore obujma prirodnog plina u prostorima ugroženim eksplozivnom atmosferom, s autonomnim napajanjem (3,4–4,2 V, 8.000 mAh). Prikuplja podatke iz korektora i prenosi ih u Data Platform putem GSM, GPRS, LTE-M ili NB-IoT veze.

VADTel-AIoTU5

Telemetrijski modul s mobilnom komunikacijom za plinomjere u kućanstvima, s integracijom u sustave pametne kuće. Prenosi očitanja plinomjera u Data Platform putem GSM, GPRS, LTE-M ili NB-IoT veze.

VADTel-ValveLink

Upravljačka jedinica armature za daljinsko zatvaranje. Pokreće pneumatske ili električne pogone, prima povratnu dojavu položaja, povezuje se s ATEX barijerama za primjenu u zoni 1 i svaku radnju bilježi u revizijski trag u oblaku.

Napredno mjerenje

VADTel-MT-G6

Pametni plinomjer s mikrotermičkim mjerenjem – bez pokretnih dijelova. Nekoliko raspona protoka pokriva mjerenje od kućanstava do poslovnih korisnika. Istodobno mjeri tlak, temperaturu i obujam, podatke šalje putem GPRS ili NB-IoT veze (po izboru LoRaWAN i RS-485), napaja se iz dviju baterija – više od 6 godina za mjeriteljski dio i do 10 godina za telemetriju – te ima ugrađen elektromagnetski zaporni ventil. Certificiran prema MID-u (2014/32/EU) i normi EN 17526:2021 za obračunsko mjerenje.

Raspon protoka	Vrijednost
G6	0,06–11 m³/h
G10–G16	0,1–25 m³/h
G25	0,25–40 m³/h
Radni uvjeti	−40 do +55 °C · IP65
ATEX	II 2G Ex ib IIB T4 Gb X
Komunikacija	GPRS / NB-IoT (po izboru LoRaWAN, RS-485)
Baterija	dvostruko napajanje – mjeriteljski dio više od 6 godina, telemetrija do 10 godina

Electronic Metering Device (EMD)

Digitalni brojčanik za mehaničke plinomjere. Naknadno se ugrađuje na postojeće membranske plinomjere, dodaje impulsni izlaz i izlaz RS-485 te stariju opremu bez zamjene pretvara u krajnje točke naprednog mjerenja. Dva neovisna izvora napajanja (mjeriteljski dio + telemetrija), prijenos s diverzifikacijom komunikacijskih sesija i AI otkrivanje istjecanja plina pri otvorenom ventilu.

Parametar	Vrijednost
Sukladnost	EN 1359:2017 · MID 2014/32/EU
Radni uvjeti	−40 do +60 °C · otpornost na UV zračenje
Komunikacija	GSM / NB-IoT / LTE-M
Baterija	LiPo 2.000 mAh · 5–10 godina
Ušteda podatkovnog prometa	vlasnički protokol, opterećenje GSM mreže −70%
Zatvaranje + AI	daljinski upravljani ventil · otkrivanje anomalija koje upućuju na istjecanje

Senzor s oznakom ATEX i Edge AI

VADTel-SENS

Senzor tlaka i temperature s mobilnom komunikacijom za izravnu ugradnju u prostore ugrožene eksplozivnom atmosferom u zoni 1. Certificiran prema ATEX-u s oznakom II 2G Ex d IIC T6 Gb X, zabrtvljeno kućište od nehrđajućeg čelika AISI 316L, stupanj zaštite IP65, temperatura okoline od −40 do +60 °C (temperatura medija od −40 do +85 °C). Komunikacija putem GSM, GPRS i NB-IoT veze. Autonomni rad na baterije – tri izvedbe baterije (2.000, 4.000 ili 6.000 mAh) predviđene su za 5.000, 7.500 odnosno 10.000 komunikacijskih sesija. Intervali mjerenja od 5 sekundi do 10 minuta. Edge AI na samom uređaju lokalno prepoznaje obrasce istjecanja, padove tlaka i neovlaštene zahvate te dojavljuje samo anomalije – tako štedi propusnost veze i produljuje trajanje baterije. Upravljačke jedinice ostaju izvan prostora ugroženog eksplozivnom atmosferom, a sa signalnim vodovima senzora u zoni 1 povezuju se preko samosigurnih barijera Ex ib.

Parametar	Vrijednost
Oznaka ATEX	II 2G Ex d IIC T6 Gb X
Zona	Zona 1 (izravna ugradnja)
Kućište	IP65 · AISI 316L · M20 × 1,5
Radna temperatura	okolina −40 do +60 °C · medij −40 do +85 °C
Komunikacija	GSM · GPRS · NB-IoT
Napajanje	autonomno · 3 izvedbe baterije
Baterija – standardna	2.000 mAh · 5.000 komunikacijskih sesija
Baterija – proširena	4.000 mAh · 7.500 komunikacijskih sesija
Baterija – maksimalna	6.000 mAh · 10.000 komunikacijskih sesija
Mjerno područje – pretlak	0–40 kPa (niskotlačne mreže)
Mjerno područje – apsolutni tlak	160 / 400 / 600 kPa · 1,0 / 1,6 / 2,5 / 4,0 MPa
Mjerno područje – po narudžbi	do 60 MPa na zahtjev
Edge AI	klasifikacija: istjecanje · tlak · neovlašteni zahvat

Oprema mjernog mjesta

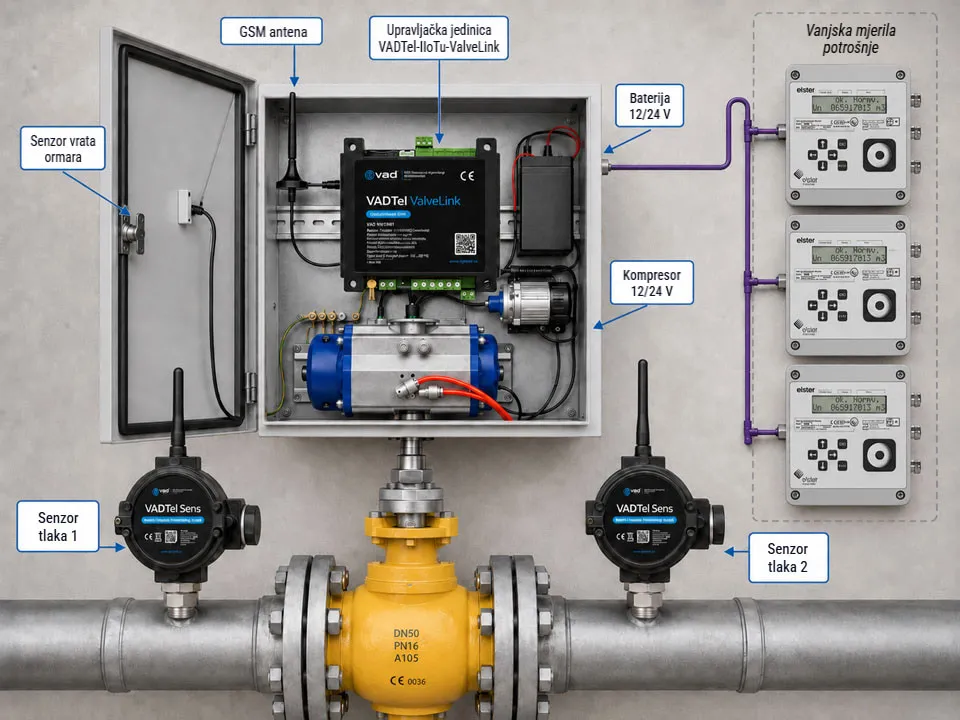

Oprema mjernog mjesta koju isporučuje VAD objedinjuje sve komponente potrebne za daljinsko mjerenje plina i upravljanje armaturama u jedan komplet za ugradnju na terenu. Komplet sadrži upravljačku jedinicu VADTel-ValveLink, samosigurne barijere Ex ib za signalne vodove senzora u zoni 1, GSM antenu za vezu s mobilnom mrežom, baterijsko napajanje 12/24 V, kompresor pneumatskog pogona, blok elektromagnetskih ventila, pločicu za očitavanje položaja pogona, senzore ulaznog i izlaznog tlaka te vanjske korektore s priključkom RS-485. Tipična primjena: mjerna mjesta plinske distribucijske mreže, redukcijske stanice, područne točke redukcije tlaka i udaljena zasunska okna.

Data Platform u oblaku

Data Platform

Data Platform je podsustav IIoT Ekosustava koji radi u oblaku – centralizirano okruženje za nadzor, upravljanje i analitiku svih uređaja na terenu. Platforma upravlja radom više od 100.000 uređaja u više od 10 zemalja, uz višekorisničku (multi-tenant) arhitekturu i kontrolu pristupa temeljenu na ulogama. Četiri su temeljna stupa: stanje uređaja u stvarnom vremenu i prikaz na karti, analiza trendova i povijesna arhiva, upravljanje armaturama s revizijskim tragom te izvješća o sukladnosti i izvješća za regulatorna tijela. Za integraciju sa sustavima trećih strana dostupna je potpuna referentna dokumentacija API-ja.

AI mikrousluge

Data Platform obuhvaća 15 AI mikrousluga raspoređenih u tri stupa.

Otkrivanje – analiza obrazaca istjecanja, otkrivanje anomalija tlaka, otkrivanje neovlaštenih zahvata i prijevara, praćenje stanja mjerila i pomaka njihovih pokazivanja te praćenje anomalija u topologiji mreže.

Optimizacija – analitika nefakturiranog metana, uravnoteženje opterećenja, upravljanje tlačnim zonama, usmjeravanje terenskih ekipa i planiranje održavanja.

Prognoziranje – predviđanje potrošnje, prognoza trajanja baterija, modeliranje životnog vijeka imovine, prognoza trendova emisija i planiranje kapaciteta.

Analitički prikaz donosi kalendarske toplinske karte očitanja, statistiku komunikacijskih sesija i trendove napona baterija po mjernom mjestu.

Postupak daljinskog zatvaranja

Od otkrivanja anomalije do zatvaranja armature za manje od 5 minuta – s potpunim revizijskim tragom.

Daljinsko upravljanje armaturama odvija se u tri koraka s ugrađenim zaštitnim mehanizmima.

Otkrivanje – Edge AI u senzoru VADTel-SENS ili platforma prepoznaje anomaliju: pad tlaka, obrazac istjecanja, neovlašteni zahvat.

Potvrda – dispečer pregledava kontekst, provjerava ovlasti dodijeljene ulogama i može zahtijevati odobrenje po načelu četiri oka.

Izvršenje – upravljačka jedinica VADTel-ValveLink zatvara armaturu pomoću pogona uz povratnu dojavu položaja u stvarnom vremenu, a revizijski zapisnik bilježi svaki događaj.

Skalabilnost i jezici

Jedna arhitektura za sustave svih veličina.

Razina 1 (nacionalna) – jedna implementacija Data Platform s federiranom multi-tenant strukturom za nacionalne operatore i holdinge koji posluju u više regija.

Razina 2 (regionalna) – više od 10.000 mjernih mjesta po regionalnom ODS-u ili OTS-u.

Razina 3 (područna jedinica) – 1.000 mjernih mjesta po područnoj jedinici ili gradskoj pogonskoj službi.

Razina 4 (mjerno mjesto) – pojedinačni mjerni ormar ili mjerilo na terenu.

Pri prelasku s jedne razine na drugu nije potrebna migracija na drugu platformu.

Podsustav Data Platform i prateći materijali lokalizirani su na 18 jezika.

Izvorni jezik – engleski.

Razina 1 (jezgra EU-a) – njemački, slovački, češki, poljski.

Razina 2 (prošireni krug EU-a) – francuski, španjolski, talijanski, mađarski, rumunjski, nizozemski.

Razina 3 (globalna) – turski, arapski (RTL), ruski, uzbečki, kazaški, ukrajinski, kineski.

Lokalizirani materijali uključuju tekstove sučelja, upute za ugradnju, dokumentaciju API-ja i tehničku dokumentaciju proizvoda. Multi-tenant prikaz tvrtki pokazuje operatore, ODS-ove i područne jedinice kojima se usporedno upravlja na jednoj instanci Data Platform.

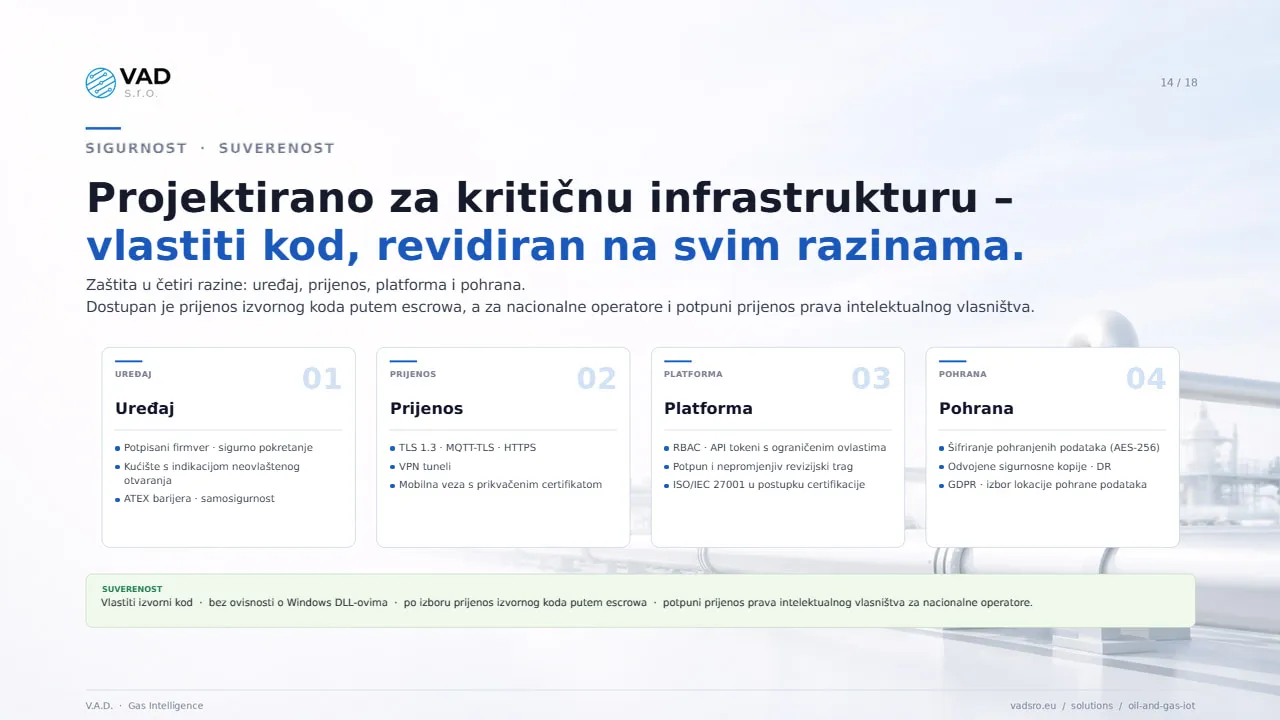

Sigurnost i suverenost

Rješenja VAD-a projektirana su za primjenu u kritičnoj infrastrukturi, sa zaštitom u četiri razine: uređaj, prijenos, platforma i pohrana.

Uređaj – potpisani firmver sa sigurnim pokretanjem (secure boot), kućišta s indikacijom neovlaštenog otvaranja i samosigurne ATEX barijere.

Prijenos – TLS s obostranom autentifikacijom, certifikati za svaki uređaj i šifrirani tuneli preko mobilne mreže.

Platforma – kontrola pristupa temeljena na ulogama, sigurnosno ojačani kontejneri i potpuno bilježenje revizijskog traga.

Pohrana – šifriranje pohranjenih podataka, zemljopisno određena lokacija pohrane podataka i suvereni hosting u EU-u prema zadanim postavkama.

Vlastiti izvorni kod na svim razinama sustava. Dostupan je prijenos izvornog koda putem escrowa, a za nacionalne operatore i potpuni prijenos prava intelektualnog vlasništva.

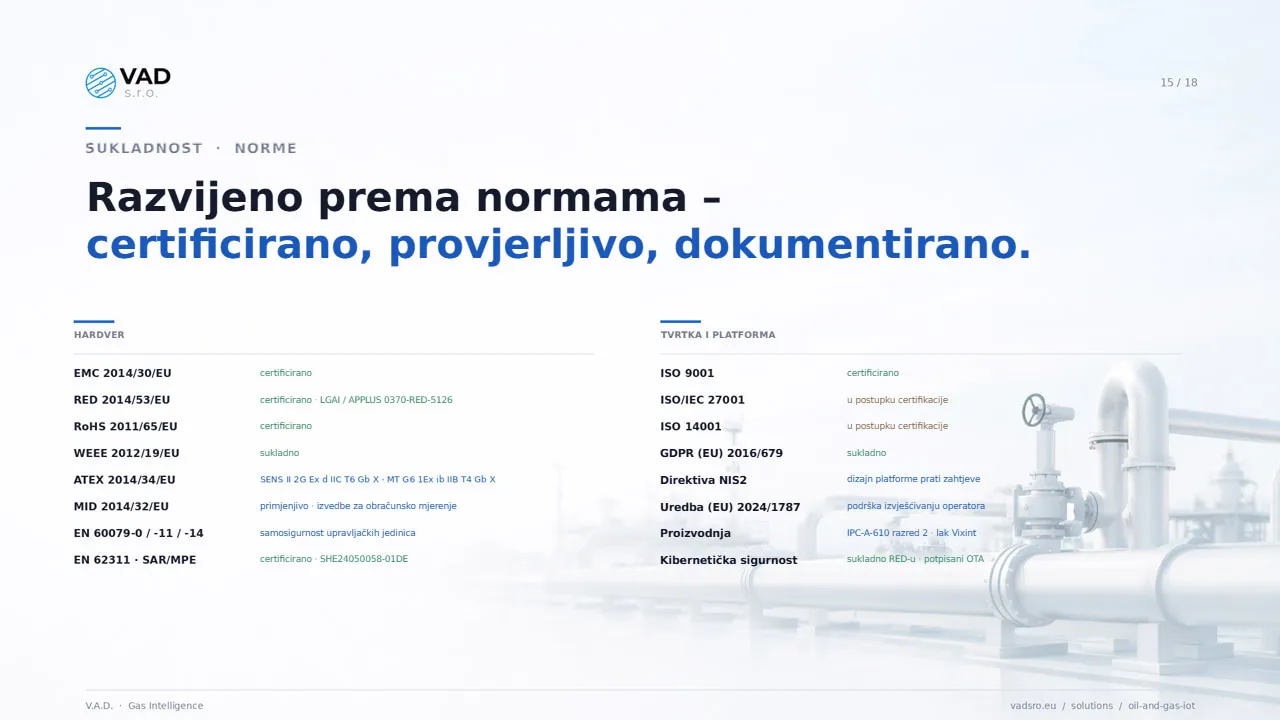

Norme i sukladnost

Svi proizvodi VAD-a projektirani su i proizvedeni u EU-u.

Norma / propis	Područje	Pojedinosti
ATEX	Senzori za prostore ugrožene eksplozivnom atmosferom	II 2G Ex d IIC T6 Gb X
MID	Direktiva o mjernim instrumentima	Obračunsko mjerenje plina
CE	Sukladnost s propisima EU-a	Označivanje proizvoda za tržište EU-a
ISO 9001	Upravljanje kvalitetom	Certificirano
ISO 27001	Informacijska sigurnost	U postupku certifikacije
ISO 14001	Upravljanje okolišem	U postupku certifikacije
IP65	Stupanj zaštite	Kućišta za ugradnju na terenu

EU izjava o sukladnosti za svaki proizvod. Sukladnost s Direktivom WEEE i potpuna sljedivost proizvoda.

Pokazatelji pilot-projekta

Svaki pilot-projekt donosi mjerljive rezultate u prvih 90 dana. Tipični ključni pokazatelji uspješnosti (KPI) pilot-projekta uključuju uvođenje za manje od 14 dana po područnoj jedinici, smanjenje NRM-a mjerljivo već u tom razdoblju, vrijeme od otkrivanja anomalije do intervencije kraće od 5 minuta, povrat ulaganja za manje od 24 mjeseca te podatkovnu osnovu spremnu za izvješćivanje prema Uredbi (EU) 2024/1787 od prvog dana. Data Platform na zahtjev izrađuje izvješća o pilot-projektu i isporučuje ih u standardnim formatima za regulatorna tijela.

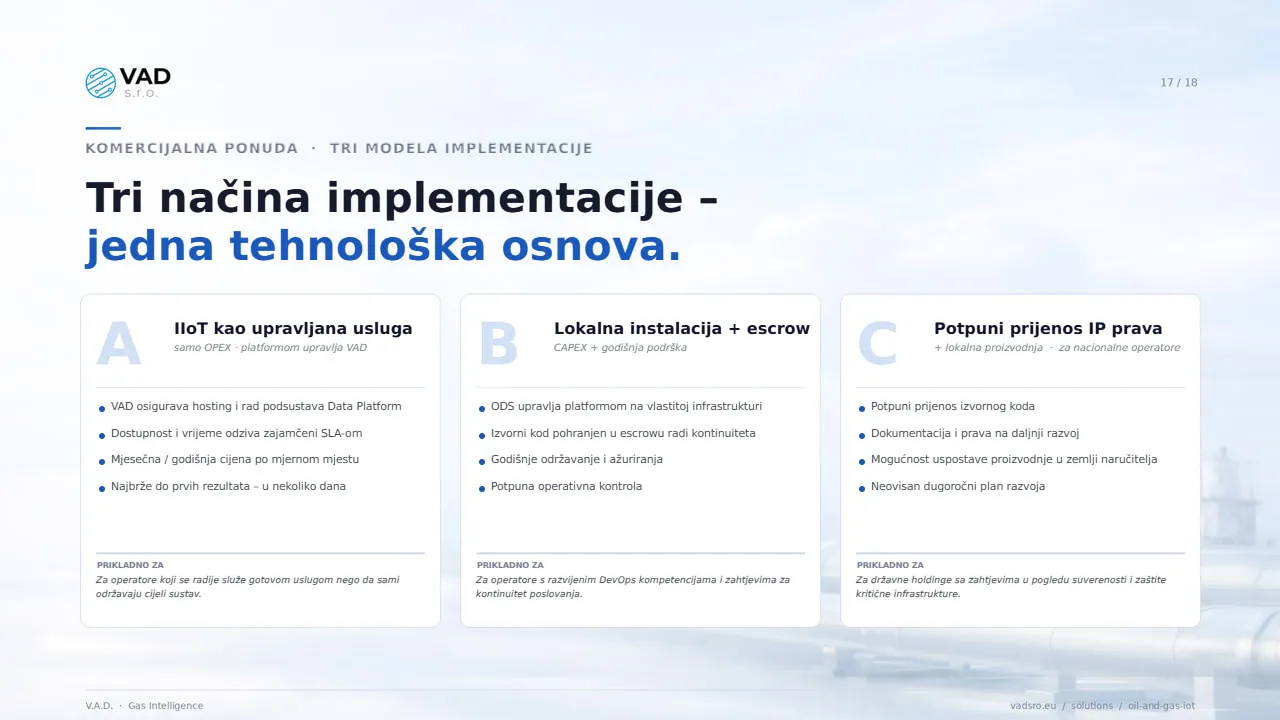

Komercijalni modeli

VAD nudi tri komercijalna modela koji odgovaraju zahtjevima svakog distributera u pogledu nabave i suverenosti.

Kupnja (CapEx) – jednokratno plaćanje hardvera i licencije za platformu, uz mogućnost ugovora o servisu. Najbrži put do vlasništva.

Pretplata (OpEx) – mjesečna pretplata po mjernom mjestu koja obuhvaća hardver, platformu, ažuriranja i podršku. Predvidljiv proračun, bez početnog ulaganja.

Potpuni prijenos prava intelektualnog vlasništva – cjelovit prijenos projektne dokumentacije hardvera, firmvera i izvornog koda platforme, uz podršku lokalnoj proizvodnji. Namijenjen je samo nacionalnim operatorima kojima je potrebna digitalna suverenost.

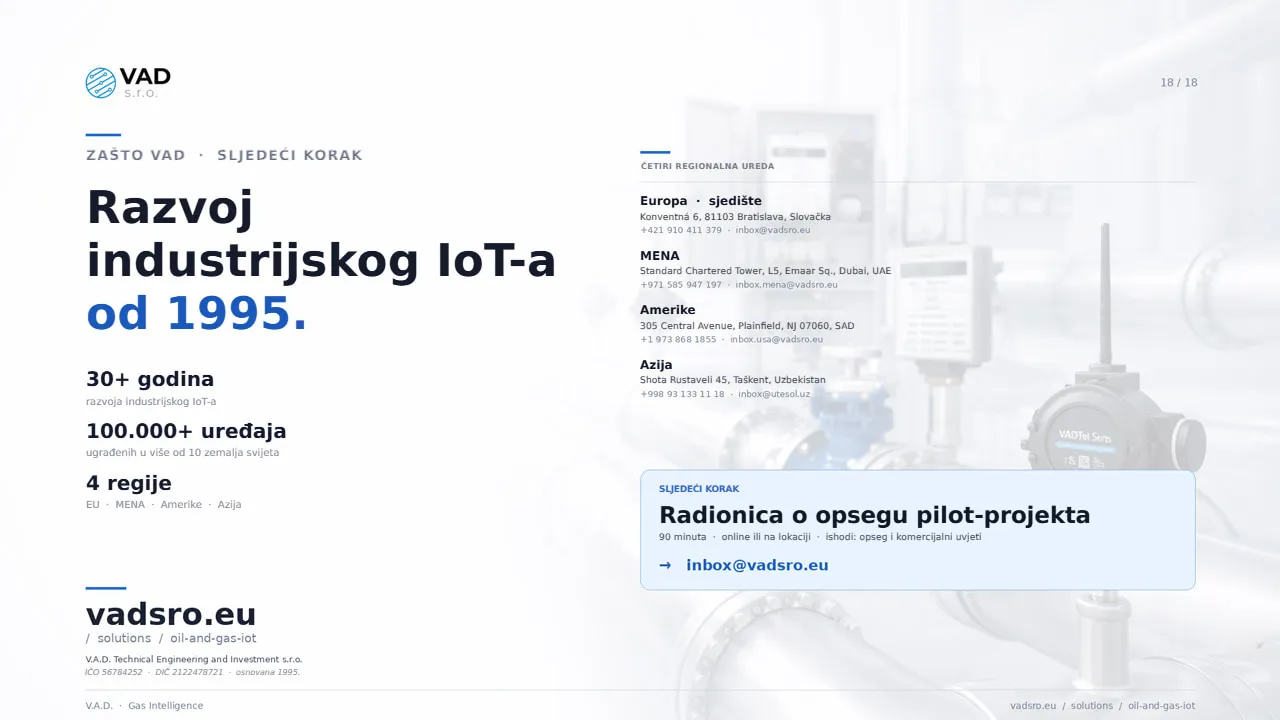

Zašto VAD

Razvoj industrijskog IoT-a od 1995. godine – više od 30 godina i više od 100.000 uređaja ugrađenih u više od 10 zemalja. Četiri regionalna ureda pokrivaju EU, MENA, Amerike i Aziju.

Regija	Adresa	Kontakt
Europa · sjedište	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
Amerike	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Azija	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Kontakt

Jedan ekosustav. Svaka plinska mreža. Potpuna kontrola.

Sljedeći korak – Radionica o opsegu pilot-projekta. 90 minuta · online ili na lokaciji · ishodi: opseg i komercijalni uvjeti.
