Промисловий IoT для газорозподілу та обліку газу

Повний стек промислового IoT (IIoT) для газорозподілу: ATEX-датчики, контролери, розумний облік та Data Platform із ШІ-мікросервісами — від одного європейського виробника.

VAD Gas IoT Solution використовують оператори газорозподільних мереж (ОГРМ / DSO), оператори газотранспортних систем (ОГТС / TSO) і муніципальні газові підприємства в ЄС і країнах СНД; загалом розгорнуто понад 100 000 пристроїв. Кожен рівень — датчики, контролери, розумні лічильники та Data Platform — розроблено й вироблено в ЄС і розраховано на роботу у вибухонебезпечних зонах класу 1 за ATEX, виконання вимог Регламенту (ЄС) 2024/1787 про скорочення викидів метану в енергетичному секторі та дистанційне перекриття менш ніж за п’ять хвилин.

Чому це важливо

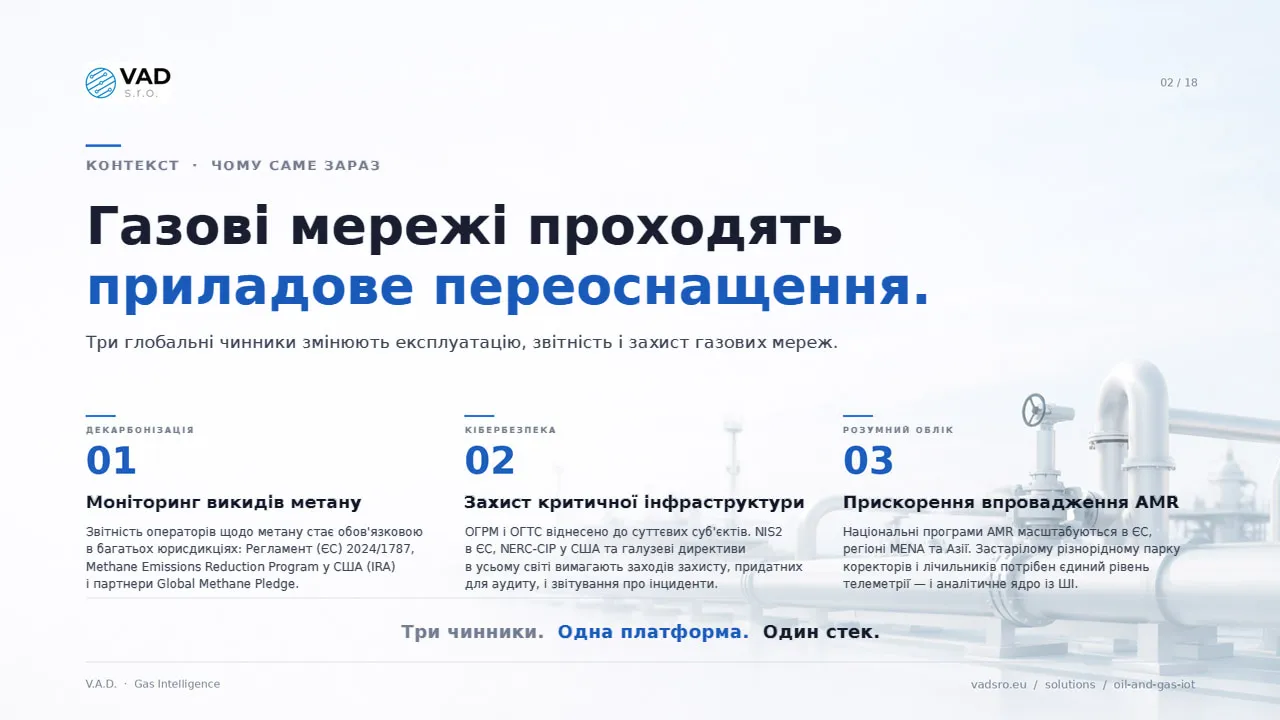

Газорозподіл змінюється під тиском трьох чинників. Регулювання викидів метану посилюється: Регламент (ЄС) 2024/1787, американська Methane Emissions Reduction Program (MERP) у межах закону Inflation Reduction Act і рамкова програма Oil & Gas Methane Partnership 2.0 (OGMP 2.0) вимагають від операторів вимірювати викиди, звітувати про них і скорочувати їх на основі даних, придатних для аудиту. Розподільні мережі старіють: середній вік європейської мережі перевищує 40 років, а комерційні втрати газорозподільних підприємств Центральної та Східної Європи (ЦСЄ) сягають 5–8%. ІТ-ландшафт фрагментований: підприємства експлуатують десятки не пов’язаних між собою систем SCADA, обліку та білінгу від різних постачальників — без єдиного джерела достовірних даних і без керування в реальному часі.

Проблема

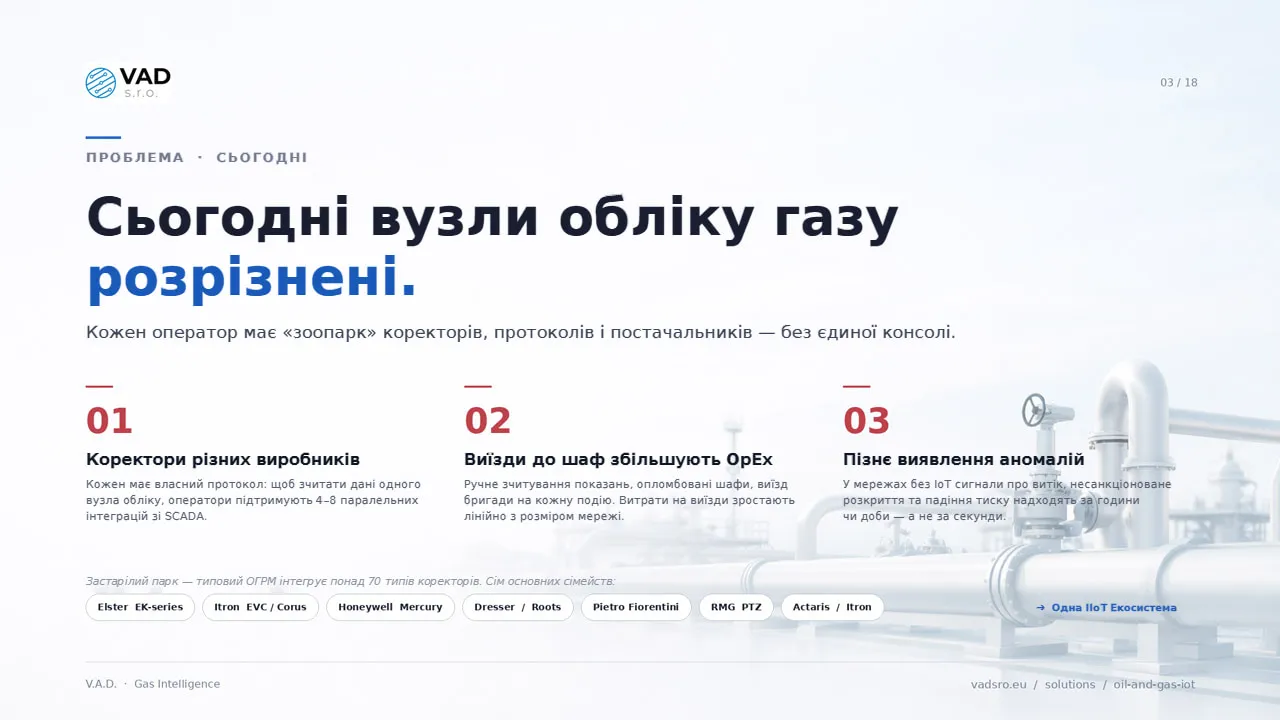

Газорозподільні підприємства працюють наосліп: понад 70 сімейств коректорів, ручне зчитування показань, немає дистанційного керування, немає журналу аудиту.

Більшість газорозподільних підприємств експлуатує розрізнені вузли обліку. У мережах ЄС і країн СНД працює понад 70 різних сімейств коректорів об’єму газу — Honeywell (зокрема Elster і RMG), Itron, Dresser (Baker Hughes), RMA і десятки місцевих виробників оригінального обладнання (OEM), — і кожне має власний протокол, прошивку та сервісні процедури. Показання знімають вручну раз чи двічі на рік, без виявлення аномалій і без моніторингу в реальному часі. Запірні крани відкривають і закривають лише на місці — без дистанційного керування та цифрового журналу аудиту. Регулятори, оператори і споживачі мають ту саму сліпу зону.

Цільовий результат

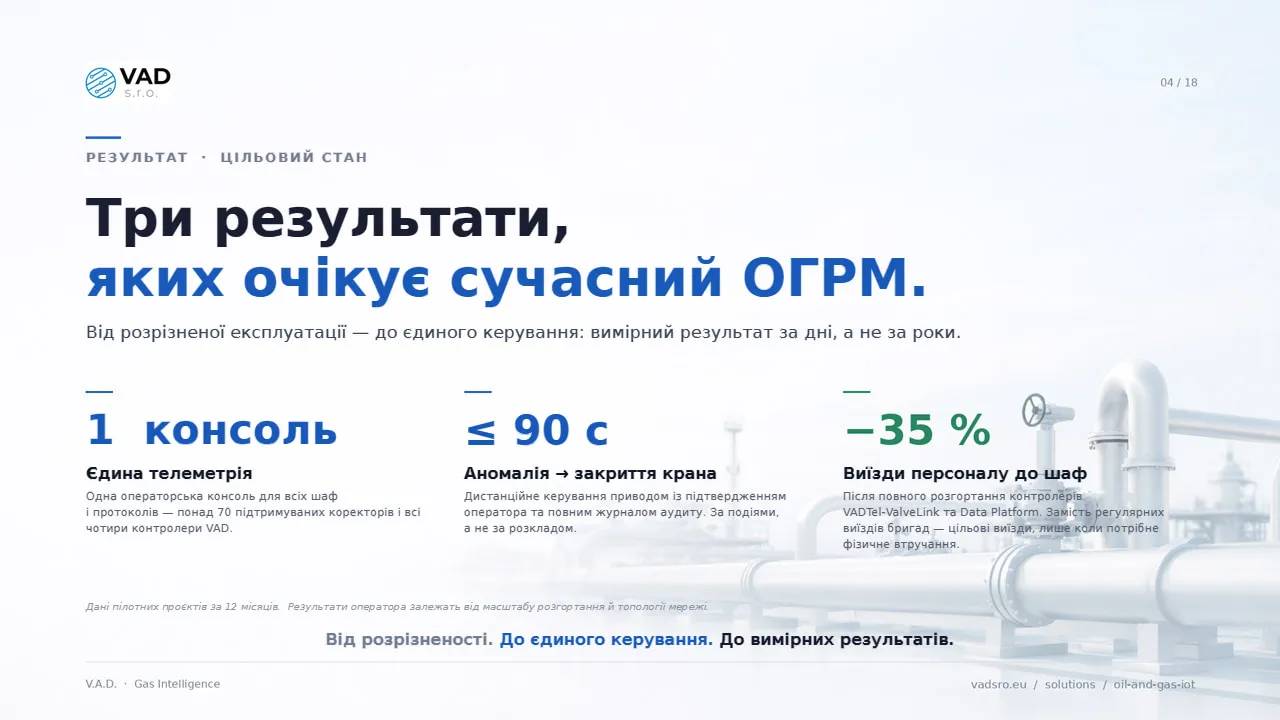

Від реактивної експлуатації — до газорозподілу на основі даних: погодинна телеметрія, спрацювання крана менш ніж за п’ять хвилин і повна відповідність вимогам ЄС.

VAD переводить газорозподіл із реактивного режиму на роботу з опорою на дані. Погодинна телеметрія з розрахунковими даними замінює ручне зчитування показань раз чи двічі на рік. Час від аномалії до спрацювання крана скорочується з годин чи діб до менш ніж п’яти хвилин. Замість відсутнього журналу аудиту з’являється повний цифровий запис, що відповідає вимогам ЄС: фіксується кожне показання, оповіщення і команда.

Сімейство контролерів

Чотири пристрої охоплюють будь-яку топологію газової мережі — від найменшого вузла до цілої районної дільниці.

VADTel-IIoTU3

Модуль стільникової телеметрії для коректорів об’єму природного газу, встановлених у вибухонебезпечних зонах. Зчитує дані з коректора й передає їх у Data Platform через GSM, GPRS, LTE-M або NB-IoT.

VADTel-AIIoTU8

Модуль стільникової телеметрії для коректорів об’єму природного газу у вибухонебезпечних зонах, з автономним живленням (3,4–4,2 В, 8000 мА·год). Зчитує дані з коректора й передає їх у Data Platform через GSM, GPRS, LTE-M або NB-IoT.

VADTel-AIoTU5

Модуль стільникової телеметрії для побутових лічильників газу з інтеграцією в системи розумного дому. Передає показання в Data Platform через GSM, GPRS, LTE-M або NB-IoT.

VADTel-ValveLink

Блок керування запірною арматурою для дистанційного перекриття. Керує пневматичними або електричними приводами, зчитує сигнал зворотного зв’язку за положенням, підключається через ATEX-бар’єри для розгортання в зоні 1 і фіксує кожну операцію в хмарному журналі аудиту.

Розумний облік газу

VADTel-MT-G6

Розумний лічильник газу з мікротермічним вимірюванням — без рухомих частин. Кілька діапазонів витрати охоплюють облік від побутового до комерційного. Лічильник одночасно вимірює тиск, температуру й об’єм і передає дані через GPRS або NB-IoT (опційно — LoRaWAN і RS-485). Двобатарейна схема живлення забезпечує понад шість років роботи метрологічної частини та до 10 років — телеметрії. Вбудовано електромагнітний запірний клапан. Сертифікований за MID (2014/32/EU) на відповідність EN 17526:2021 для комерційного обліку.

Діапазон витрати	Значення
G6	0,06–11 м³/год
G10–G16	0,1–25 м³/год
G25	0,25–40 м³/год
Експлуатація	від −40 до +55 °C · IP65
ATEX	II 2G Ex ib IIB T4 Gb X
Зв’язок	GPRS / NB-IoT (опц. LoRaWAN, RS-485)
Батарея	подвійна — понад 6 років для метрології, до 10 років для телеметрії

Electronic Metering Device (EMD)

Цифрова зчитувальна головка для механічних лічильників газу. Встановлюється на наявні мембранні лічильники, додає імпульсний вихід і вихід RS-485 та перетворює їх на вузли розумного обліку без заміни. Два незалежні джерела живлення (метрологія + телеметрія), передавання даних із рознесенням сеансів зв’язку та виявлення витоків засобами ШІ, коли клапан відкритий.

Параметр	Значення
Відповідність	EN 1359:2017 · MID 2014/32/EU
Експлуатація	від −40 до +60 °C · стійкий до УФ-випромінювання
Зв’язок	GSM / NB-IoT / LTE-M
Батарея	LiPo 2000 мА·год · 5–10 років
Економія трафіку	власний протокол, −70% навантаження на GSM
Перекриття + ШІ	дистанційне керування клапаном · виявлення витоків за аномаліями

ATEX-датчик і Edge AI

VADTel-SENS

Датчик тиску і температури зі стільниковим зв’язком для безпосереднього встановлення у вибухонебезпечних зонах класу 1. Сертифікація ATEX II 2G Ex d IIC T6 Gb X, герметичний корпус із нержавної сталі AISI 316L, IP65, температура довкілля від −40 до +60 °C, вимірюваного середовища — від −40 до +85 °C. Зв’язок через GSM, GPRS і NB-IoT. Автономне батарейне живлення: три варіанти батарей (2000, 4000 або 6000 мА·год) розраховані відповідно на 5000, 7500 або 10 000 сеансів зв’язку. Інтервал вимірювань — від п’яти секунд до десяти хвилин. Edge AI на пристрої локально розпізнає сигнатури витоків, падіння тиску та події несанкціонованого розкриття і передає лише аномалії — це економить трафік і подовжує ресурс батареї. Контролери розміщують у безпечній зоні й підключають до ліній датчиків у зоні 1 через іскробезпечні бар’єри Ex ib.

Параметр	Значення
Сертифікація ATEX	II 2G Ex d IIC T6 Gb X
Зона	Зона 1 (безпосереднє встановлення)
Корпус	IP65 · AISI 316L · M20 × 1,5
Експлуатація	від −40 до +60 °C, середовище від −40 до +85 °C
Зв’язок	GSM · GPRS · NB-IoT
Живлення	автономне · 3 варіанти батареї
Батарея — стандартна	2000 мА·год · 5000 сеансів зв’язку
Батарея — розширена	4000 мА·год · 7500 сеансів зв’язку
Батарея — максимальна	6000 мА·год · 10 000 сеансів зв’язку
Тиск — надлишковий	0–40 кПа (мережі низького тиску)
Тиск — абсолютний	160 / 400 / 600 кПа · 1,0 / 1,6 / 2,5 / 4,0 МПа
Тиск — на замовлення	до 60 МПа за запитом
Edge AI	класифікація: витік · тиск · розкриття

Польовий вузол обліку

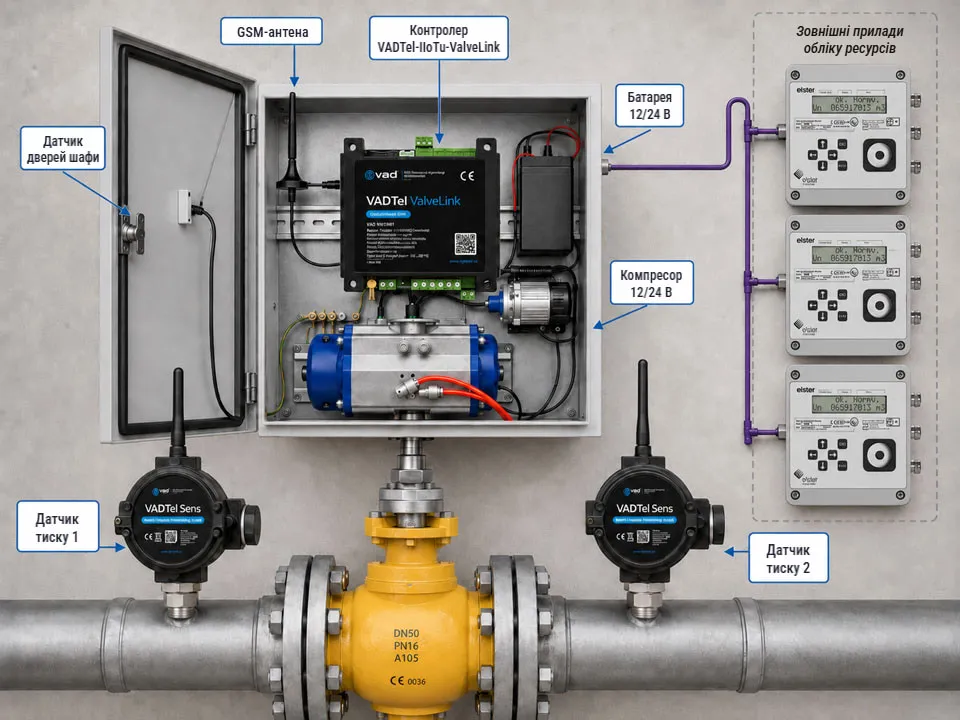

Вузол обліку VAD у зборі — це готовий польовий комплект з усім необхідним для дистанційного обліку газу й керування запірною арматурою. До комплекту входять: контролер VADTel-ValveLink, іскробезпечні бар’єри Ex ib для ліній датчиків у зоні 1, антена GSM для стільникового каналу, акумуляторне живлення 12/24 В, компресор пневмопривода, колектор електромагнітних клапанів, плата датчика положення привода, датчики тиску до і після крана та зовнішні коректори з інтерфейсом RS-485. Типові місця встановлення: вузли газорозподілу, газорегуляторні пункти, районні вузли редукування тиску та віддалені кранові камери.

Data Platform у хмарі

Data Platform

Data Platform — хмарна підсистема IIoT Екосистеми: централізоване середовище моніторингу, керування й аналітики для всього розгорнутого парку. Платформа обслуговує понад 100 000 пристроїв у більш ніж 10 країнах і працює в мультитенантній архітектурі з рольовим керуванням доступом. Чотири основні напрями: стан парку в реальному часі з відображенням на карті, аналітика трендів та історичний архів, операції із запірною арматурою з журналом аудиту, звіти про відповідність вимогам і регуляторна звітність. Для інтеграції зі сторонніми системами доступний повний довідник API.

ШІ-мікросервіси

Data Platform містить 15 ШІ-мікросервісів, згрупованих у три напрями.

Виявлення — аналіз сигнатур витоків, виявлення аномалій тиску, виявлення несанкціонованого розкриття та шахрайства, контроль стану й дрейфу приладів обліку, відстеження аномалій у топології мережі.

Оптимізація — аналітика нерозрахункового метану, балансування навантаження, керування зонами тиску, маршрутизація диспетчерських виїздів і планування обслуговування.

Прогнозування — прогноз споживання, прогноз ресурсу батарей, моделювання життєвого циклу активів, прогноз трендів викидів і планування потужностей.

Аналітичне представлення показує календарну теплову карту показань, статистику сеансів зв’язку і тренди напруги батарей за кожним вузлом.

Сценарій дистанційного перекриття

Від аномалії до закриття крана — менш ніж за п’ять хвилин і з повним журналом аудиту.

Дистанційне керування краном відбувається у три кроки з вбудованими захисними механізмами.

Виявлення — Edge AI на VADTel-SENS або платформа виявляє аномалію: падіння тиску, сигнатуру витоку, несанкціоноване розкриття.

Підтвердження — оператор аналізує контекст і перевіряє рольові повноваження; за потреби дію має погодити друга особа.

Виконання — VADTel-ValveLink закриває кран приводом зі зворотним зв’язком за положенням у реальному часі, а журнал аудиту фіксує кожну подію.

Масштаб і мови

Одна архітектура — для будь-якого масштабу.

Рівень 1 (національний) — одне розгортання Data Platform із федеративною мультитенантністю для національних операторів і багаторегіональних холдингів.

Рівень 2 (регіональний) — понад 10 000 вузлів обліку на один регіональний ОГРМ або ОГТС.

Рівень 3 (дільниця) — 1000 вузлів на одну районну дільницю або міську експлуатаційну службу.

Рівень 4 (вузол) — окрема шафа або лічильник на об’єкті.

Переходити на іншу платформу між рівнями не потрібно.

Data Platform та супровідні матеріали локалізовано 18 мовами.

Основна мова — англійська.

Рівень 1 (ядро ЄС) — німецька, словацька, чеська, польська.

Рівень 2 (розширений ЄС) — французька, іспанська, італійська, угорська, румунська, нідерландська.

Рівень 3 (глобальний) — турецька, арабська (RTL), російська, узбецька, казахська, українська, китайська.

Локалізація охоплює рядки інтерфейсу, інструкції з монтажу, документацію API і паспорти виробів. Мультитенантне представлення «Компанії» показує операторів, ОГРМ і районні дільниці поруч в одному екземплярі Data Platform.

Безпека та суверенітет

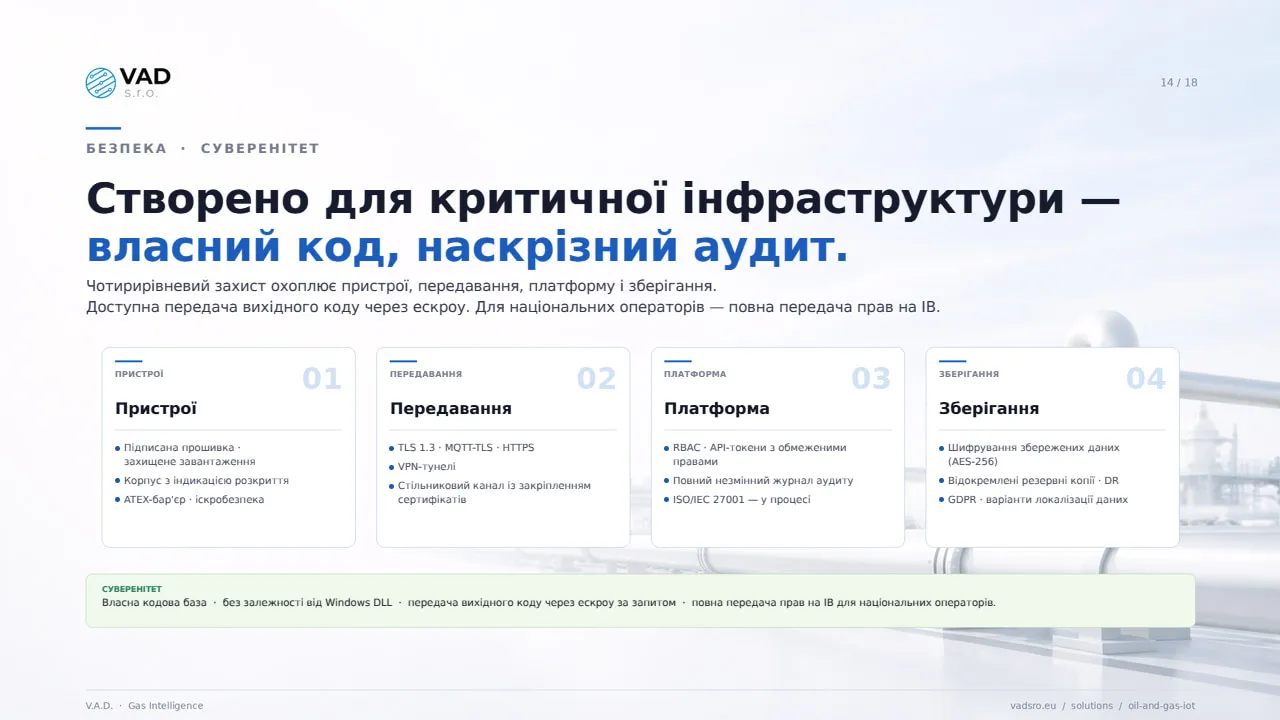

Рішення VAD розраховані на розгортання в критичній інфраструктурі: чотирирівневий захист охоплює пристрої, передавання даних, платформу і зберігання.

Пристрої — підписана прошивка із захищеним завантаженням, корпуси з індикацією розкриття та іскробезпечні бар’єри ATEX.

Передавання — TLS із взаємною автентифікацією, індивідуальні сертифікати пристроїв і шифровані тунелі стільникового зв’язку.

Платформа — рольове керування доступом, контейнери з посиленим захистом і повне журналювання аудиту.

Зберігання — шифрування збережених даних, географічна локалізація даних і суверенний хостинг ЄС за замовчуванням.

Власний вихідний код на всіх рівнях стеку. Доступна передача вихідного коду через ескроу. Для національних операторів — повна передача прав на ІВ.

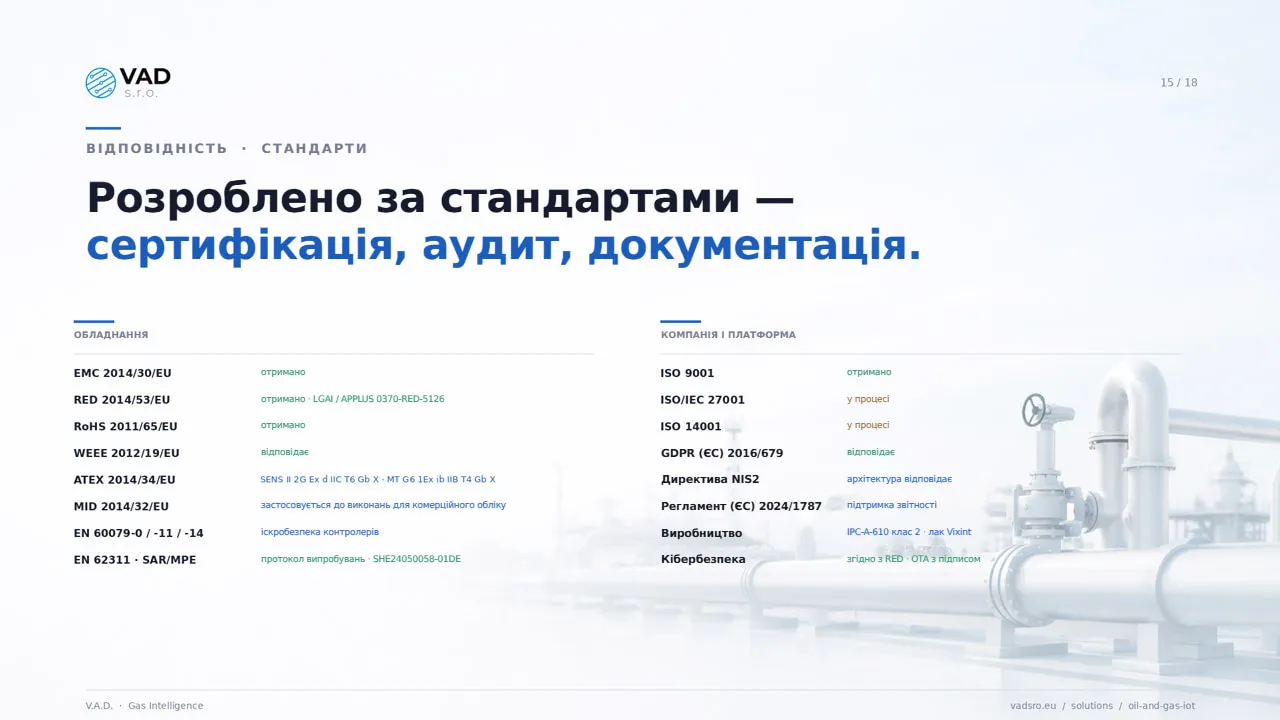

Стандарти та відповідність

Усі продукти VAD розроблено та вироблено в ЄС.

Стандарт	Сфера	Деталі
ATEX	Датчики для вибухонебезпечних зон	II 2G Ex d IIC T6 Gb X
MID	Директива з метрології	Комерційний облік газу
CE	Відповідність ЄС	Маркування продукції для ринку ЄС
ISO 9001	Управління якістю	Отримано
ISO 27001	Інформаційна безпека	У процесі
ISO 14001	Екологічний менеджмент	У процесі
IP65	Захист від зовнішніх впливів	Польові корпуси

Декларація про відповідність ЄС на кожний продукт. Відповідність WEEE та повна простежуваність продукції.

Показники пілота

Кожен пілот дає вимірювані результати вже за перші 90 днів. Типові KPI пілота: розгортання менш ніж за 14 днів на одну районну дільницю, зниження нерозрахункового метану, яке можна виміряти в межах цього періоду, час від аномалії до реагування — менше п’яти хвилин, комерційна окупність — до 24 місяців, а також дані, готові до звітності за Регламентом (ЄС) 2024/1787, з першого дня. Data Platform формує звіти пілота на вимогу і надає їх у стандартних регуляторних форматах.

Комерційні моделі

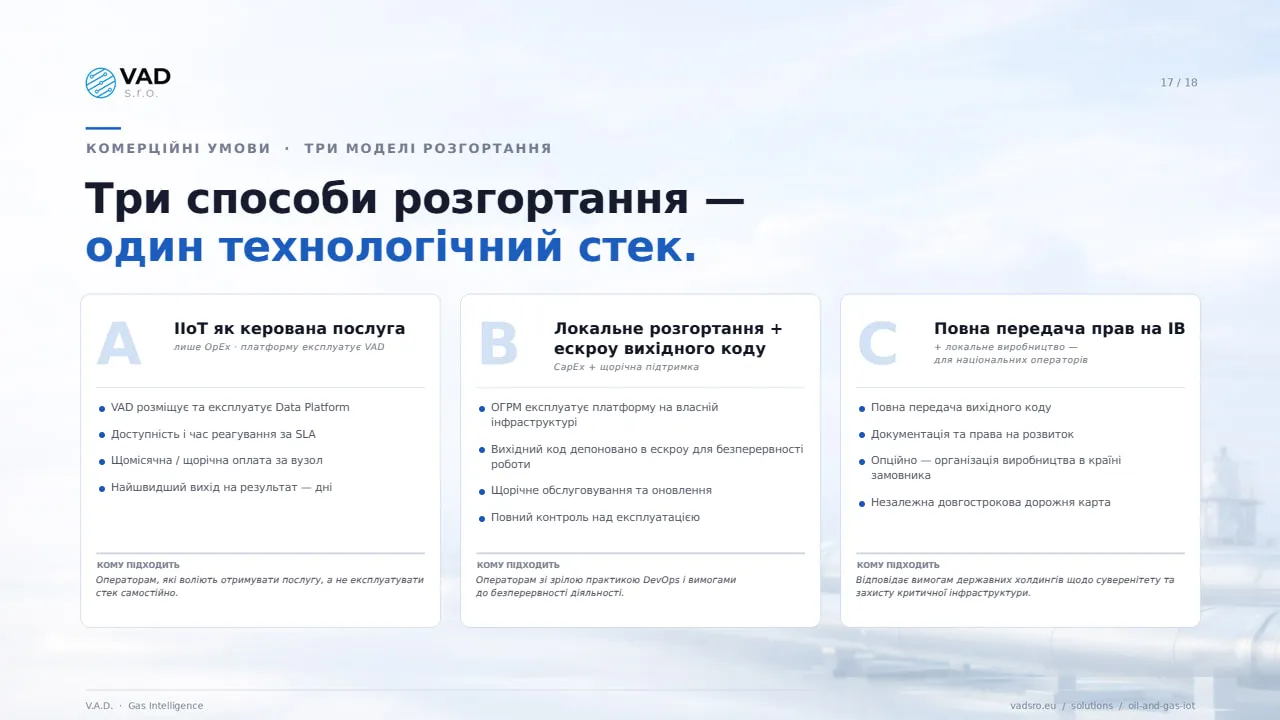

VAD пропонує три комерційні моделі — під закупівельні процедури та вимоги до суверенітету будь-якого оператора.

CapEx (купівля) — разова оплата обладнання та ліцензії на платформу, за бажанням — сервісний договір. Найкоротший шлях до власності.

OpEx (підписка) — щомісячна плата за кожен вузол, що охоплює обладнання, платформу, оновлення і підтримку. Передбачуваний бюджет і жодних початкових вкладень.

Повна передача прав на ІВ — передача конструкторської документації на обладнання, прошивок і вихідного коду платформи з підтримкою локального виробництва. Для національних операторів, яким потрібен цифровий суверенітет.

Чому VAD

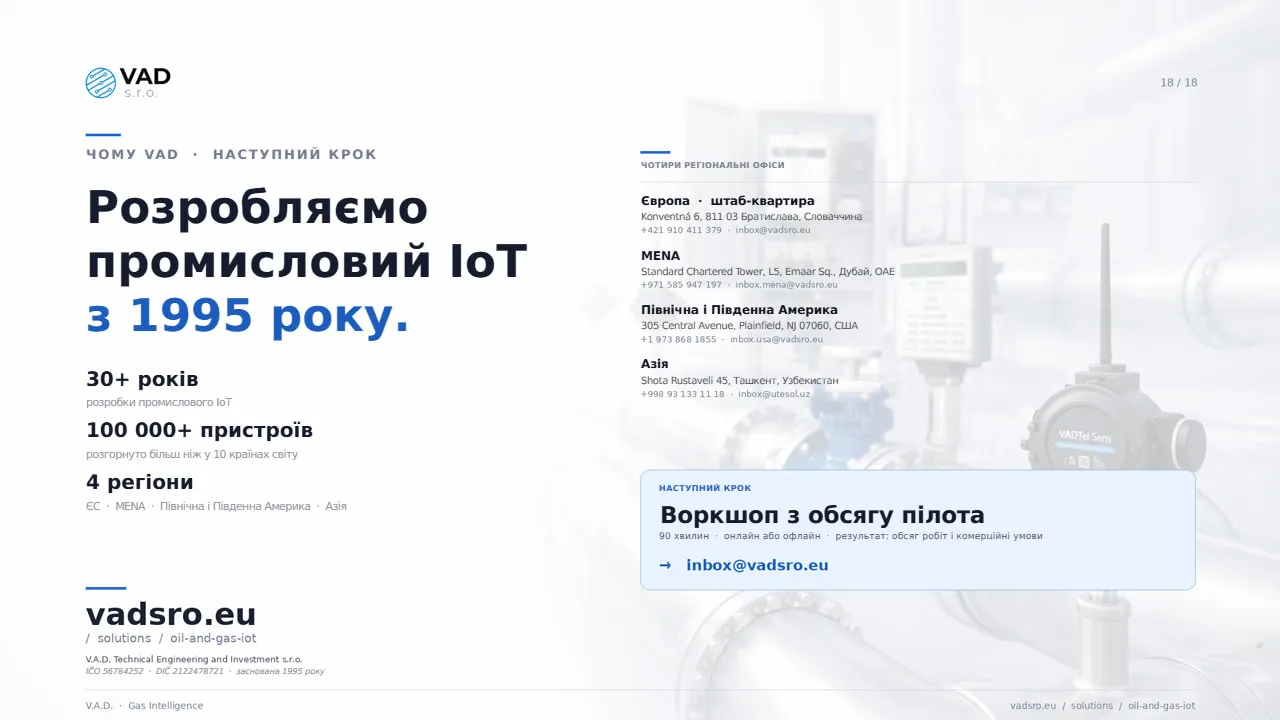

Промисловий IoT з 1995 року — понад 30 років роботи і понад 100 000 пристроїв, розгорнутих у більш ніж 10 країнах. Чотири регіональні офіси охоплюють ЄС, MENA, Північну і Південну Америку та Азію.

Регіон	Адреса	Контакти
Європа · штаб-квартира	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
Північна і Південна Америка	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Азія	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Контакти

Одна екосистема. Будь-яка газова мережа. Повний контроль.

Наступний крок — Воркшоп з обсягу пілота. 90 хвилин · онлайн або офлайн · результат: обсяг робіт і комерційні умови.

Компанія

V.A.D. Technical Engineering and Investment s.r.o., Братислава, Словаччина, ЄС

Data Platform

docs.vadsro.eu · довідник API

Сайт

vadsro.eu / solutions / gas-iot

Ел. пошта

inbox@vadsro.eu — продажі та технічна підтримка
