Промисловий IoT для операторів нафтогазової галузі

Промисловий IoT у нафтогазовій галузі рідко починається із чистого аркуша. Інфраструктура оператора зазвичай поєднує коректори об’єму газу, обчислювачі витрати, RTU, запірну арматуру, контролери та локальні операторські інтерфейси від різних виробників і з різних циклів модернізації. У результаті збір даних, обробка подій, доступ до архівів і керування обладнанням розпорошені по окремих системах.

VAD вирішує це завдання за допомогою Data Platform — підсистеми IIoT Екосистеми, створеної для цифровізації нафтогазових і газорозподільних підприємств: від окремого вузла обліку до багаторівневого впровадження в масштабі всього підприємства. Платформа об’єднує телеметрію, керування, архівні дані, експлуатаційні події та захищені інтеграції в єдиному операційному середовищі й водночас зберігає гнучкість у виборі моделей розгортання, локалізації та володіння.

Проблема

Більшість нафтогазових і газорозподільних операторів уже експлуатує різнорідну встановлену базу — коректори об’єму газу та прилади обліку європейських і північноамериканських виробників, як-от Honeywell (зокрема Elster і RMG), Itron, Dresser (Baker Hughes) і RMA. Проблема не в приладах, а у відсутності цифрової основи, яка б їх об’єднувала.

Типові проблеми:

• Різнорідне обладнання: різна логіка виробників, різні інтерфейси й різні покоління апаратури.
• Фрагментований збір даних: показання, архіви та аварійні сигнали залишаються ізольованими в окремих локальних системах.
• Немає єдиного рівня керування — станціями керують локально й неузгоджено.
• Складно підтримувати й масштабувати: кожен новий об’єкт чи нове сімейство пристроїв ускладнює архітектуру.

Експлуатаційні наслідки очевидні: повільніше реагування, менша прозорість, слабший контроль і дорожча підтримка.

Архітектура рішення

VAD об’єднує польову телеметрію, команди керування, архівні дані й корпоративні інтеграції в єдиному операційному середовищі.

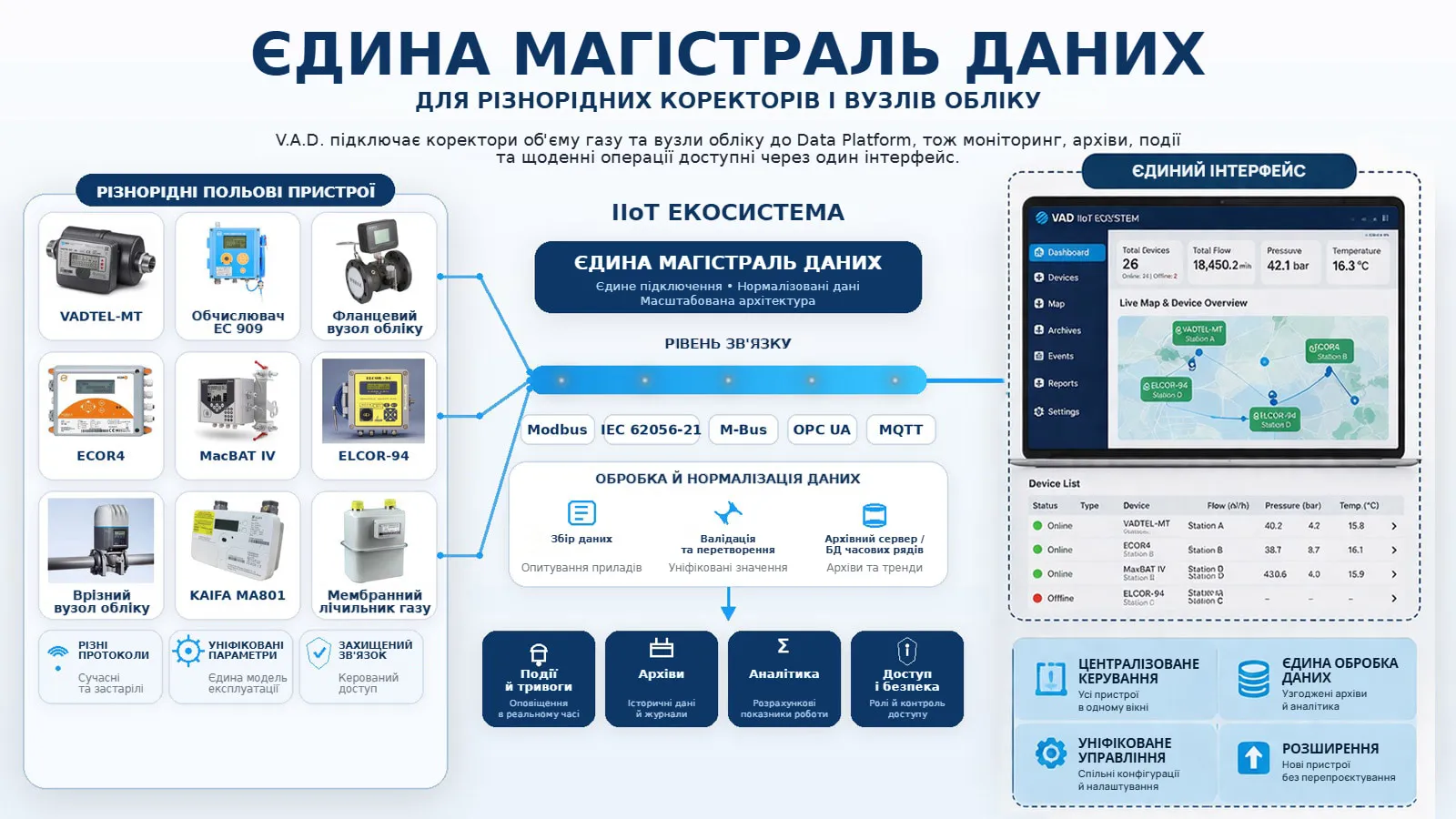

Єдина магістраль даних для різнорідних коректорів і вузлів обліку

VAD підключає коректори об’єму газу та вузли обліку до Data Platform, тож моніторинг, архіви, події та щоденні операції доступні через один інтерфейс. Замість того щоб підтримувати кілька ізольованих систем, оператор працює за централізованою моделлю: стандартизовані налаштування, єдина обробка даних і запас для розширення без перепроєктування всієї архітектури.

Єдиний контролер для запірної арматури, коректора та подій несанкціонованого розкриття

Для вузлів обліку VAD постачає єдиний контролер — VADTel-ValveLink, який поєднує в одному пристрої керування запірною арматурою, інтеграцію з коректором і виявлення несанкціонованого розкриття. Це зменшує кількість точок відмови, спрощує монтаж і обслуговування та підвищує експлуатаційну надійність вузлів обліку газу.

Один інтерфейс для керування запірною арматурою

Data Platform має окрему картку вузла обліку, де оператори подають команди на відкриття і закриття, контролюють зворотний зв’язок за положенням, відстежують проміжні стани й ведуть журнал подій в одному місці. Один інтерфейс для виконання команд, контролю положення і відстеження подій замінює розрізнені локальні інструменти.

Інтеграція з корпоративними системами через API

Data Platform інтегрується з корпоративними системами через задокументований REST API. Практичні сценарії інтеграції охоплюють ERP, білінг, диспетчеризацію, SCADA, GIS та аналітичні середовища. Результат — єдиний інформаційний простір для вимірювань, станів обладнання та подій зі збереженням рольового керування доступом і можливості аудиту на всіх рівнях.

Архітектура і масштабування

Data Platform масштабується від окремого об’єкта до розподіленої операційної моделі з кількома організаційними рівнями. Типова структура:

• Корпоративний рівень — стандарти, ролі, політика безпеки та KPI.
• Регіональний рівень — діяльність філій, групи активів і керування доступом.
• Рівень сервісної зони або диспетчерський рівень — події, сервісні процеси та інтеграції.
• Рівень об’єкта — вузли обліку, запірна арматура, контролери та локальні засоби вимірювання.

Такий підхід поєднує централізований моніторинг із локальним виконанням, забезпечує успадкування політик у всій структурі та розширення на нові регіони чи об’єкти без переробки ядра платформи.

Безпека та суверенітет

Безпека — частина операційної моделі, а не надбудова. Для нафтогазової інфраструктури VAD застосовує чотирирівневий захист на всьому шляху від польового датчика до платформи — ту саму архітектуру, що й у всій IIoT Екосистемі.

Багаторівнева архітектура захисту

Модель безпеки Data Platform охоплює чотири рівні:

• Пристрої: підписана прошивка із захищеним завантаженням на RTU і польових контролерах, корпуси з індикацією розкриття, іскробезпечні бар’єри ATEX там, де обладнання розташоване у вибухонебезпечних зонах, і входи контролю несанкціонованого розкриття на вузлах обліку.
• Передавання: TLS 1.3 із взаємною автентифікацією та індивідуальними сертифікатами пристроїв, шифровані тунелі стільникового зв’язку через GSM, GPRS, NB-IoT і LTE-M, VPN-доступ для операторів, сегментація мережі або виділений APN, а також IDS/IPS, NGFW і захист від DDoS.
• Платформа: фізично захищені центри обробки даних із контролем доступу, відеоспостереженням і резервуванням живлення та кліматичних систем; контейнеризовані сервіси на SELinux або AppArmor з посиленням захисту (hardening) і регулярним встановленням оновлень безпеки; MFA, OAuth2/OIDC, RBAC і захист на рівні застосунків від CSRF, XSS і SQLi; повне журналювання аудиту кожного показання, оповіщення і дії оператора.
• Зберігання: шифрування збережених даних за AES-256, керування ключами на HSM/KMS, стратегія резервного копіювання 3-2-1, географічна локалізація даних і суверенний хостинг ЄС за замовчуванням.

Перенесення даних і контроль доступу третіх сторін

Data Platform підтримує контрольований обмін даними та їх перенесення: керування доступом третіх сторін, обмін через REST API і у форматі JSON, сценарії експорту для кінцевих користувачів і процеси вивантаження даних, що зменшують залежність від постачальника. У проєктах із вимогами регуляторної, корпоративної чи партнерської звітності оператор зберігає контроль над тим, хто отримує доступ, що експортується і в якому форматі.

Незалежне ядро платформи

Для критично важливих об’єктів архітектурна незалежність має значення. Data Platform працює як незалежне операційне середовище, побудоване на власному коді, без обов’язкових сторонніх компонентів середовища виконання в критично важливому програмному стеку. Це основа для довгострокової підтримки, передбачуваної експлуатації та проєктів, орієнтованих на сертифікацію.

Багатомовні процеси та зовнішній доступ

Локалізація і зовнішній доступ налаштовуються під конкретний проєкт на основі того самого ядра платформи.

Інтерфейси та документація вибраною мовою

Локалізація визначається проєктом. Інтерфейси користувача, звіти, сповіщення, форми, довідники, термінологія і технічна документація перемикаються на мову, яку вибрав оператор або кінцевий користувач, без змін у логіці платформи чи поведінці API. Це важливо для операторів, що працюють у кількох країнах, для місцевих сервісних підрядників і для розгортань, орієнтованих на кінцевих споживачів.

Ізольований сервер-репліка для зовнішнього доступу

Коли регуляторам, партнерським операторам, зовнішнім білінговим системам або кінцевим споживачам потрібен доступ до актуальної інформації, VAD застосовує модель сервера-репліки. Одностороння реплікація копіює дані з основного середовища на ізольований сервер-репліку. Користувачі працюють із порталом лише для читання, без зворотного з’єднання з основним середовищем керування. Так зберігається безпека основного операційного середовища, а погоджені дані залишаються прозоро доступними ззовні.

Програмно-апаратна екосистема

Пропозиція VAD для нафтогазової галузі не обмежується програмним забезпеченням. VAD може постачати Data Platform як інтегроване програмно-апаратне рішення з гарантованою сумісністю польового обладнання і цифрового рівня.

Програмна частина

• Data Platform — обробка, зберігання й візуалізація даних, доступ до архівів.
• Дашборди, тренди, оповіщення та процеси звітності.
• API-рівень для обміну даними та інтеграції з корпоративними системами.
• Функції безпеки та адміністрування, зокрема ролі, права доступу і журнали подій.

Телеметричні пристрої

• RTU і польові контролери для збору та передавання польових даних.
• Засоби вимірювання: обчислювачі витрати, датчики тиску, датчики температури та телеметричні пристрої контролю рівня.
• Виконавчі пристрої: клапани, засувки та керувальні реле.
• Модулі зв’язку GSM, GPRS, NB-IoT і LTE-M.

Типовий шлях впровадження: проєктування, постачання й налаштування, розгортання і введення в експлуатацію, а далі — робота в єдиному середовищі керування.

Моделі розгортання та співпраці

Нафтогазовим замовникам часто потрібно більше, ніж стандартна SaaS-пропозиція. Тому VAD підтримує кілька варіантів володіння й розгортання — залежно від договірних, безпекових та експлуатаційних вимог.

Варіанти розгортання

• Локальне розгортання (on-premise) або приватна хмара.
• Керована виділена хмара.
• Гібридна модель для інтеграцій і резервування.
• Спільна експлуатація з поетапною передачею.

Формати співпраці

VAD може постачати платформу як ліцензоване рішення, як кероване розгортання або як проєкт із поетапною передачею прав і вихідних матеріалів. Серед конкретних комерційних моделей — передача вихідного коду через ескроу з домовленостями про безперервність діяльності, а для суверенних розгортань — повна передача прав на ІВ. Такий діапазон дає змогу операторам почати з пілота, адаптувати конфігурацію до своєї інфраструктури та масштабуватися в межах узгодженої операційної моделі без функціональної прив’язки.

Матеріали проєкту, що передаються

Залежно від моделі проєкту до складу поставки можуть входити вихідний код і репозиторії, технічна документація, схеми інтеграції, структури даних, навчання та передача доступів. Точний обсяг фіксується договором і вимогами проєкту.

Результати для оператора

Для нафтогазових операторів цінність рішення насамперед експлуатаційна, а не суто технічна:

• Безпека: керування доступом, журнал аудиту та захист даних для критично важливої інфраструктури.
• Швидкий старт: пілот, налаштування й поетапне масштабування відповідно до реального обсягу проєкту.
• Сумісність: інтеграція через API з ERP, білінгом, SCADA, GIS і суміжними системами.
• Оптимізація витрат: автоматизація процесів, більша прозорість і нижчі витрати на інтеграцію.
• Масштабованість: від окремого об’єкта до розподіленої корпоративної мережі.
