IoT industrial pentru operatorii din sectorul de petrol și gaze

În sectorul de petrol și gaze, proiectele de IoT industrial pornesc rareori de la zero. Infrastructura unui operator reunește de regulă corectoare de volum de gaze naturale, calculatoare de debit, RTU, vane, controlere și interfețe de operare locale, provenite de la furnizori diferiți și din cicluri succesive de modernizare. Astfel, colectarea datelor, gestionarea evenimentelor, accesul la arhive și comanda echipamentelor ajung să fie împărțite între sisteme separate.

VAD rezolvă această problemă cu Data Platform, un subsistem al Ecosistemului IIoT, conceput pentru digitalizarea sectorului de petrol și gaze și a distribuției gazelor naturale – de la un singur punct de măsurare până la o implementare corporativă pe mai multe niveluri. Platforma reunește telemetria, comanda, datele de arhivă, evenimentele de exploatare și integrările securizate într-un singur mediu operațional și păstrează flexibilitatea în alegerea modelului de implementare, de localizare și de proprietate.

Problema

Majoritatea companiilor de petrol și gaze și a operatorilor de distribuție a gazelor naturale exploatează deja un parc de echipamente eterogen – corectoare de volum de gaze naturale și mijloace de măsurare de la producători europeni și nord-americani precum Honeywell (inclusiv Elster și RMG), Itron, Dresser (Baker Hughes) și RMA. Problema nu o reprezintă dispozitivele, ci lipsa unei infrastructuri digitale de bază care să le lege.

Printre dificultățile tipice se numără:

• echipamente eterogene, cu o logică diferită de la un producător la altul, cu interfețe diferite și din generații diferite de hardware;
• colectarea fragmentată a datelor: citirile, arhivele și alarmele rămân izolate în sisteme locale separate;
• lipsa unui nivel unificat de comandă – stațiile sunt comandate local și neuniform;
• dificultăți de asistență tehnică și de extindere, deoarece fiecare amplasament nou sau fiecare nouă familie de dispozitive mărește complexitatea arhitecturii.

Consecința pentru exploatare este evidentă: reacție mai lentă, transparență mai redusă, control mai slab și costuri de asistență tehnică mai mari.

Arhitectura soluției

VAD reunește telemetria din teren, comenzile, datele de arhivă și integrările cu sistemele de întreprindere într-un singur mediu operațional.

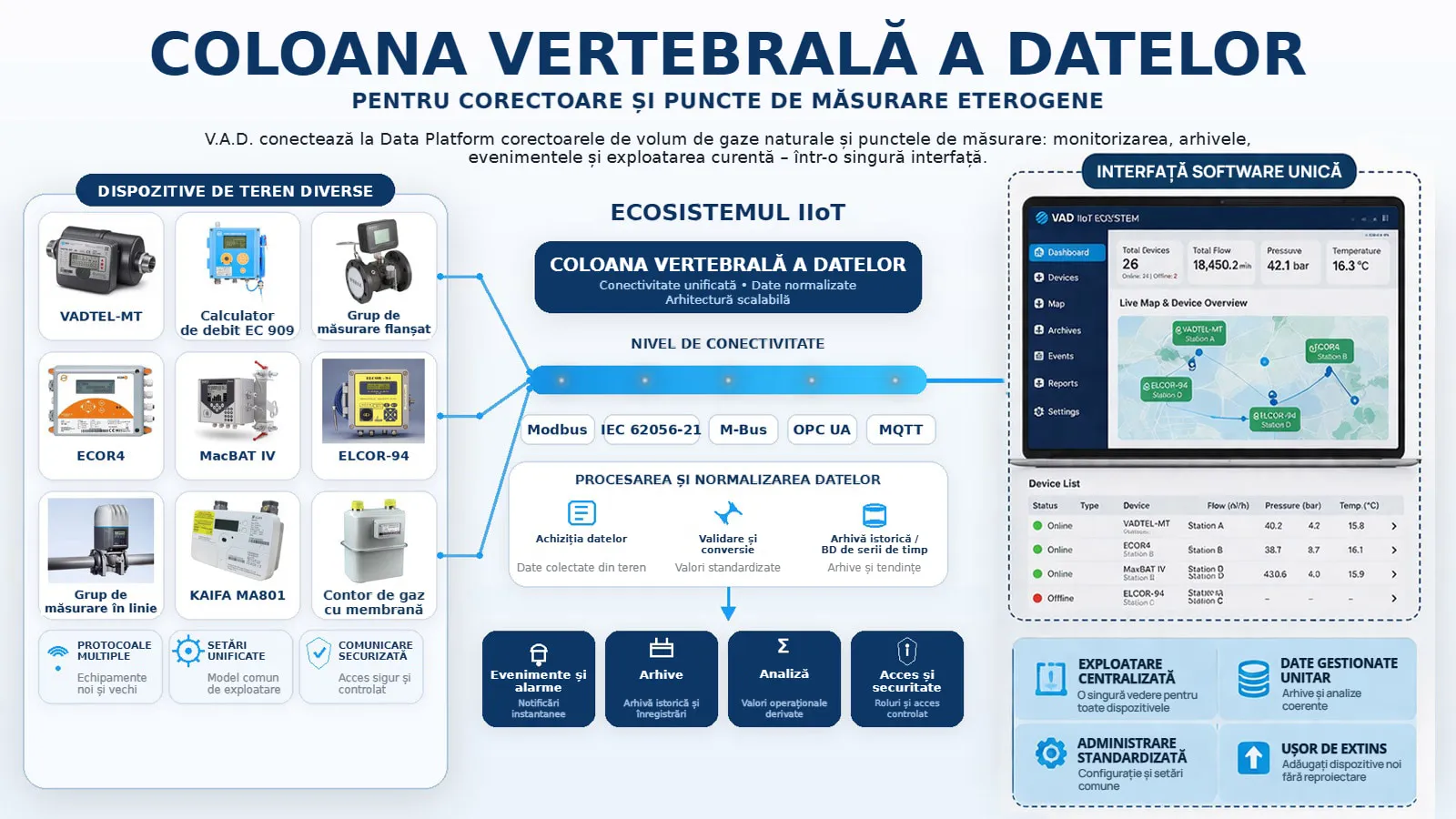

O singură coloană vertebrală a datelor pentru corectoare și puncte de măsurare eterogene

VAD conectează corectoarele de volum de gaze naturale și punctele de măsurare la Data Platform, astfel încât monitorizarea, arhivele, evenimentele și exploatarea curentă să fie accesibile dintr-o singură interfață. În locul mai multor sisteme izolate, întreținute separat, operatorii lucrează după un model de exploatare centralizat, cu setări standardizate, gestionare unitară a datelor și posibilitatea de extindere fără reproiectarea întregii arhitecturi.

Un singur controler pentru vană, corector și intervenții neautorizate

Pentru punctele de măsurare, VAD livrează un controler unificat, VADTel-ValveLink, care reunește într-un singur dispozitiv comanda vanei, integrarea corectorului și detectarea intervențiilor neautorizate. Astfel se reduce numărul punctelor în care pot apărea defecțiuni, se simplifică instalarea și mentenanța și crește fiabilitatea în exploatare a punctelor de măsurare a gazelor naturale.

O singură interfață pentru manevrarea vanelor

Data Platform include o fișă proprie pentru fiecare punct de măsurare, din care dispecerii pot transmite comenzi de deschidere și închidere, pot urmări semnalizarea poziției și stările intermediare și pot ține jurnalul de evenimente într-un singur loc. O singură interfață pentru executarea comenzilor, monitorizarea poziției și urmărirea evenimentelor înlocuiește instrumentele locale disparate.

Integrare prin API cu sistemele de întreprindere

Data Platform se integrează cu sistemele de întreprindere printr-o interfață REST API documentată. Printre scenariile practice de integrare se numără sistemele ERP, de facturare, de dispecerat, SCADA, GIS și mediile de analiză a datelor. Rezultatul este un spațiu informațional unic pentru măsurări, starea echipamentelor și evenimente, în care controlul accesului pe bază de roluri și trasabilitatea pentru audit se păstrează de la un capăt la altul.

Arhitectură și scalabilitate

Data Platform se poate extinde de la un singur amplasament până la un model de exploatare distribuit, cu mai multe niveluri organizatorice. O structură tipică are următoarele niveluri:

• Nivelul corporativ: standardele, rolurile, politica de securitate și indicatorii-cheie de performanță.
• Nivelul regional: activitatea sucursalelor, grupurile de active și controlul accesului.
• Nivelul zonei de deservire sau al dispeceratului: evenimentele, fluxurile de lucru ale echipelor de service și integrările.
• Nivelul amplasamentului: punctele de măsurare, vanele, controlerele și echipamentele locale de măsurare.

Această abordare permite vizibilitatea centralizată combinată cu execuția locală, moștenirea politicilor în întreaga structură și extinderea la regiuni sau amplasamente noi fără reproiectarea nucleului platformei.

Securitate și suveranitate

Securitatea face parte din modelul de exploatare, nu este un element adăugat ulterior. Pentru infrastructura din sectorul de petrol și gaze, VAD aplică o protecție pe patru niveluri pe întregul traseu, de la senzorul din teren până la platformă – aceeași arhitectură folosită în tot Ecosistemul IIoT.

Arhitectură de protecție pe mai multe niveluri

Modelul de securitate al subsistemului Data Platform acoperă patru niveluri:

• Dispozitiv: firmware semnat, cu pornire securizată (secure boot), pe echipamentele RTU și pe controlerele din teren, carcase cu indicarea intervențiilor neautorizate, bariere ATEX cu siguranță intrinsecă acolo unde echipamentele se află în zone cu pericol de explozie și intrări pentru detectarea deschiderii neautorizate la punctele de măsurare.
• Transport: TLS 1.3 cu autentificare reciprocă și certificate individuale pentru fiecare dispozitiv, tuneluri criptate prin rețeaua mobilă (GSM, GPRS, NB-IoT și LTE-M), acces VPN pentru personalul operatorului, segmentarea rețelei sau APN dedicat, precum și IDS/IPS, NGFW și protecție împotriva atacurilor DDoS.
• Platformă: centre de date protejate fizic, cu control al accesului, supraveghere video (CCTV) și redundanță a alimentării cu energie și a climatizării; servicii rulate în containere pe SELinux sau AppArmor, cu întărirea securității și aplicarea actualizărilor de securitate (patch-uri); MFA, OAuth2/OIDC, RBAC și protecție la nivelul aplicației împotriva atacurilor CSRF, XSS și SQLi; pistă de audit completă pentru fiecare citire, alarmă și acțiune a dispecerului.
• Stocare: criptarea datelor stocate cu AES-256, gestionarea cheilor în HSM/KMS, strategia de backup 3-2-1, rezidența geografică a datelor și, în mod implicit, găzduire suverană în UE.

Portabilitatea datelor și controlul accesului terților

Platforma permite partajarea controlată și portabilitatea datelor: controlul accesului terților, schimbul de date prin REST API și în format JSON, scenarii de export pentru utilizatorii finali și fluxuri de export al datelor care reduc dependența de furnizor. În proiectele cu cerințe de raportare către autoritățile de reglementare, la nivel corporativ sau către parteneri, operatorul decide în continuare cine primește acces, ce se exportă și în ce format.

Nucleu independent al platformei

În instalațiile critice, independența arhitecturii contează. Data Platform funcționează ca mediu operațional independent, construit pe cod dezvoltat intern, fără să necesite componente runtime de la terți în stiva software critică. Rezultatul este o bază pentru asistență tehnică pe termen lung, funcționare previzibilă și proiecte orientate spre certificare.

Fluxuri de lucru multilingve și acces extern

Localizarea și accesul extern se configurează pentru fiecare proiect în parte, pe același nucleu al platformei.

Interfețe și documentație în limba aleasă

Localizarea se stabilește în funcție de proiect. Interfețele cu utilizatorul, rapoartele, notificările, formularele, nomenclatoarele, terminologia și documentația tehnică trec în limba aleasă de operator sau de utilizatorul final, fără modificări ale logicii platformei sau ale comportamentului interfeței API. Acest lucru contează pentru operatorii prezenți în mai multe țări, pentru firmele locale de service și pentru implementările destinate consumatorilor.

Server replică izolat pentru accesul extern

Când autoritățile de reglementare, operatorii parteneri, sistemele de facturare din aval sau consumatorii finali au nevoie de acces la informații la zi, VAD pune la dispoziție un model cu server replică. Replicarea unidirecțională copiază datele din mediul principal pe un server replică izolat. Utilizatorii folosesc un portal cu acces numai pentru citire, fără nicio conexiune inversă către mediul de comandă principal. Astfel se păstrează securitatea mediului operațional principal și, în același timp, se asigură accesul extern transparent la datele aprobate.

Ecosistem software și hardware

Oferta VAD pentru sectorul de petrol și gaze nu se limitează la software. VAD poate livra Data Platform ca soluție integrată software + hardware, cu compatibilitate garantată între echipamentele din teren și nivelul digital.

Software inclus

• Data Platform pentru procesarea, stocarea și vizualizarea datelor de telemetrie și pentru accesul la arhive.
• Tablouri de bord, tendințe, alarme și fluxuri de raportare.
• Nivel API pentru schimbul de date și integrarea cu sistemele de întreprindere.
• Funcții de securitate și de administrare, inclusiv roluri, drepturi de acces și jurnale de evenimente.

Dispozitive de telemetrie incluse

• Echipamente RTU și controlere de teren pentru achiziția și transmiterea datelor din teren.
• Mijloace de măsurare, cum ar fi calculatoare de debit, senzori de presiune, senzori de temperatură și dispozitive de telemetrie pentru măsurarea nivelului.
• Elemente de execuție, inclusiv vane, vane cu sertar și relee de comandă.
• Module de comunicație GSM, GPRS, NB-IoT și LTE-M.

Un proiect tipic parcurge etapele de proiectare, livrare și configurare, instalare și punere în funcțiune, apoi trece la exploatarea unitară într-un singur mediu de comandă.

Modele de implementare și de colaborare

Clienții din sectorul de petrol și gaze au adesea nevoie de mai mult decât o ofertă SaaS standard. De aceea, VAD oferă mai multe variante de proprietate și de implementare, în funcție de cerințele contractuale, de securitate și de exploatare.

Variante de implementare

• Pe infrastructura clientului (on-premise) sau în cloud privat.
• Cloud dedicat gestionat de VAD.
• Model hibrid pentru integrări și redundanță.
• Exploatare gestionată în comun, cu predare etapizată.

Forme de colaborare

VAD poate livra platforma ca soluție sub licență, ca implementare gestionată sau ca proiect cu transfer etapizat al drepturilor și al materialelor sursă. Printre modelele comerciale disponibile se numără transferul codului sursă în regim escrow, cu măsuri de continuitate a activității, și transferul integral al drepturilor de proprietate intelectuală pentru implementările suverane. Această gamă de opțiuni permite operatorilor să înceapă cu un proiect-pilot, să adapteze configurația la propria infrastructură și să se extindă după un model de exploatare convenit, fără dependență funcțională de furnizor.

Materiale de proiect transferabile

În funcție de modelul proiectului, livrabilele pot include codul sursă și depozitele de cod, documentația tehnică, schemele de integrare, structurile de date, instruirea și predarea drepturilor de acces. Conținutul exact se stabilește prin contract și prin cerințele proiectului.

Rezultate pentru operatori

Pentru operatorii din sectorul de petrol și gaze, valoarea soluției este mai degrabă operațională decât strict tehnică:

• Securitate: controlul accesului, pista de audit și protecția datelor pentru infrastructura critică.
• Pornire rapidă: proiect-pilot, configurare și extindere etapizată, în funcție de amploarea reală a proiectului.
• Interoperabilitate: integrare prin API cu sistemele ERP, de facturare, SCADA, GIS și cu alte sisteme conexe.
• Optimizarea costurilor: automatizarea proceselor, mai multă transparență și costuri de integrare mai mici.
• Scalabilitate: de la un singur amplasament la o rețea corporativă distribuită.

Documentație de referință

• Standardele de date și modelul de portabilitate
• Arhitectura de securitate a implementării
