IoT industrial pentru distribuția și contorizarea gazelor naturale

Internetul industrial al lucrurilor (IIoT) pentru distribuția gazelor naturale, pe toate nivelurile: senzori ATEX, controlere, măsurare inteligentă și Data Platform cu microservicii de IA – de la un singur producător din UE.

VAD Gas IoT Solution deservește operatori de distribuție (OD), operatori de transport și de sistem (OTS) și companii municipale din sectorul gazelor naturale din UE și din Comunitatea Statelor Independente (CSI), cu peste 100.000 de dispozitive instalate. Fiecare nivel – senzori, controlere, contoare inteligente și Data Platform – este proiectat și fabricat în UE, pentru a face față condițiilor din zona 1 cu pericol de explozie (ATEX), pentru a asigura conformitatea cu Regulamentul (UE) 2024/1787 privind reducerea emisiilor de metan în sectorul energetic și pentru a permite închiderea de la distanță a vanelor în mai puțin de 5 minute.

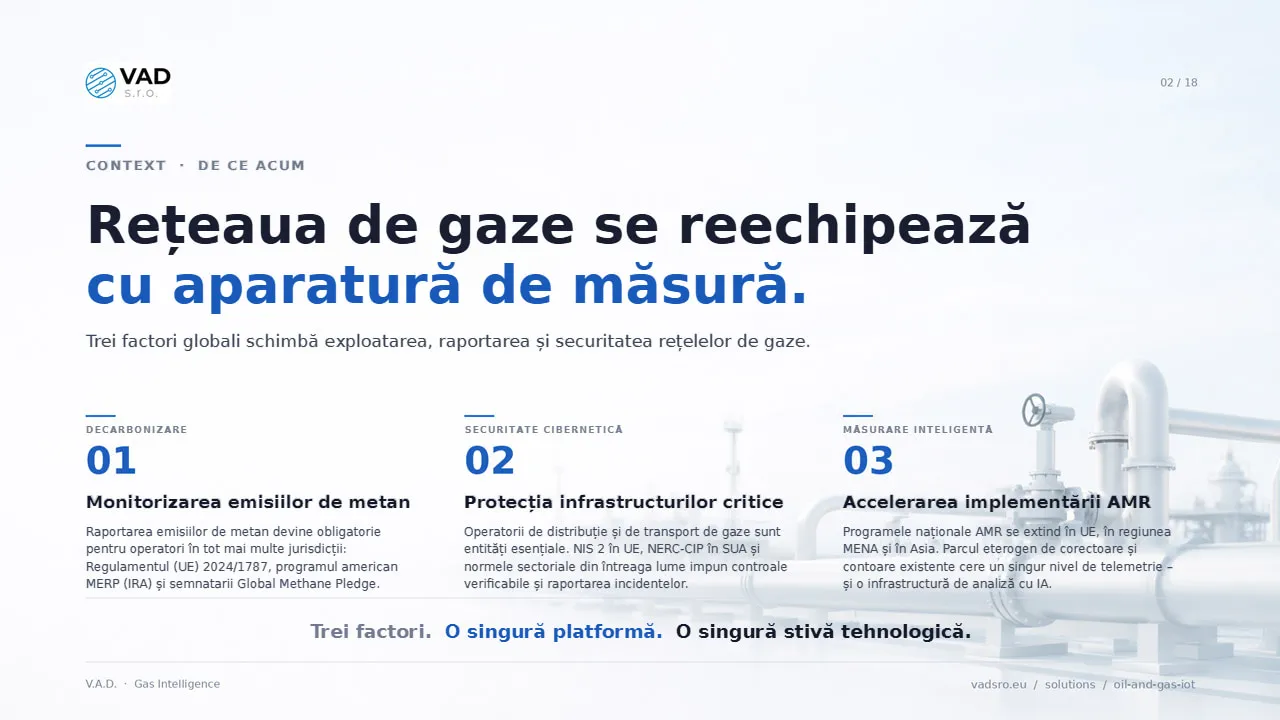

De ce este important

Trei factori transformă distribuția gazelor naturale. Reglementarea emisiilor de metan avansează rapid: Regulamentul (UE) 2024/1787, programul american Methane Emissions Reduction Program (MERP), prevăzut de Inflation Reduction Act, și cadrul Oil & Gas Methane Partnership 2.0 (OGMP 2.0) impun operatorilor să măsoare, să raporteze și să reducă emisiile pe baza unor date verificabile. Rețelele de distribuție îmbătrânesc: rețeaua europeană are în medie peste 40 de ani, iar pierderile comerciale ajung la 5–8% la companiile de utilități din Europa Centrală și de Est. Infrastructura IT este fragmentată: operatorii folosesc zeci de sisteme SCADA, de contorizare și de facturare neintegrate, de la furnizori diferiți, fără o sursă unică de date de referință și fără comandă în timp real.

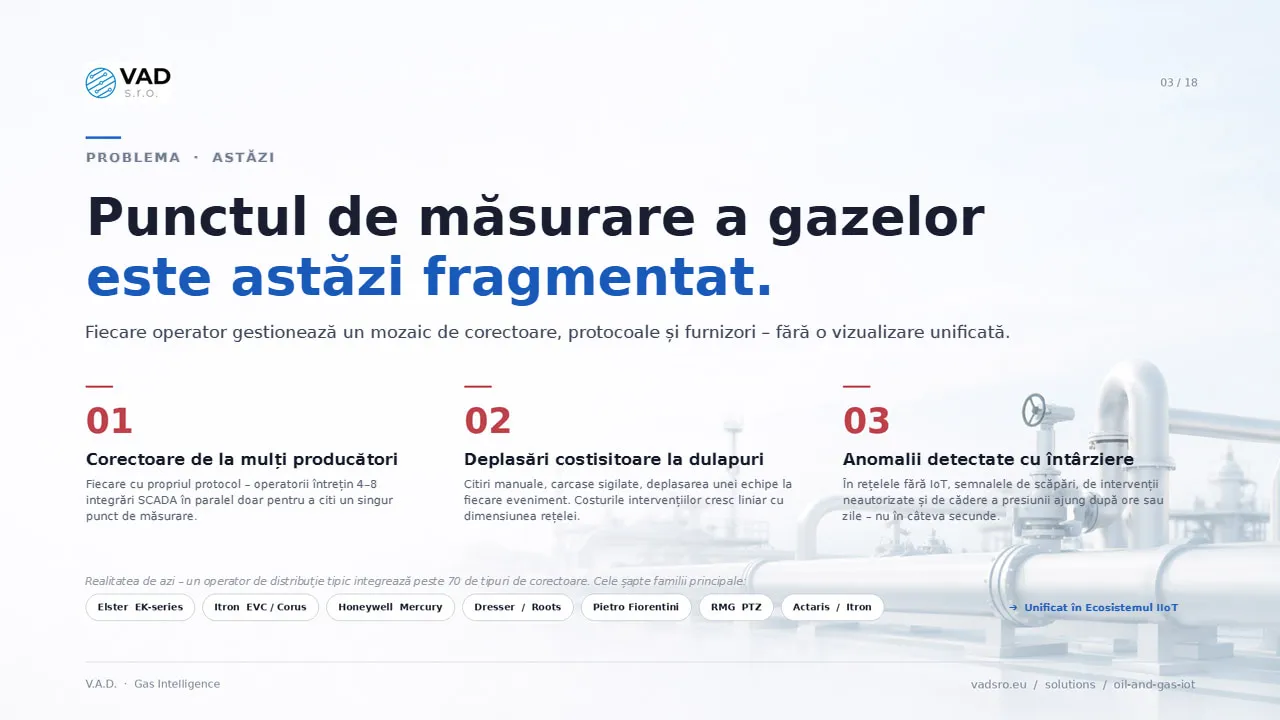

Problema

Companiile de distribuție a gazelor naturale lucrează orbește: peste 70 de tipuri de corectoare, citiri manuale, nicio comandă de la distanță, nicio pistă de audit.

Majoritatea companiilor de distribuție a gazelor naturale exploatează un parc eterogen de puncte de măsurare. În rețelele din UE și din CSI sunt instalate peste 70 de tipuri diferite de corectoare de volum, de la Honeywell (inclusiv Elster și RMG), Itron, Dresser (Baker Hughes) și RMA până la zeci de producători OEM locali, fiecare cu propriul protocol, propriul firmware și propriile proceduri de service. Citirile manuale se fac o dată sau de două ori pe an, fără detectarea anomaliilor și fără vizibilitate în timp real. Vanele de închidere se acționează numai la fața locului, fără comandă de la distanță și fără pistă de audit digitală. Autoritățile de reglementare, operatorii și consumatorii au același punct orb.

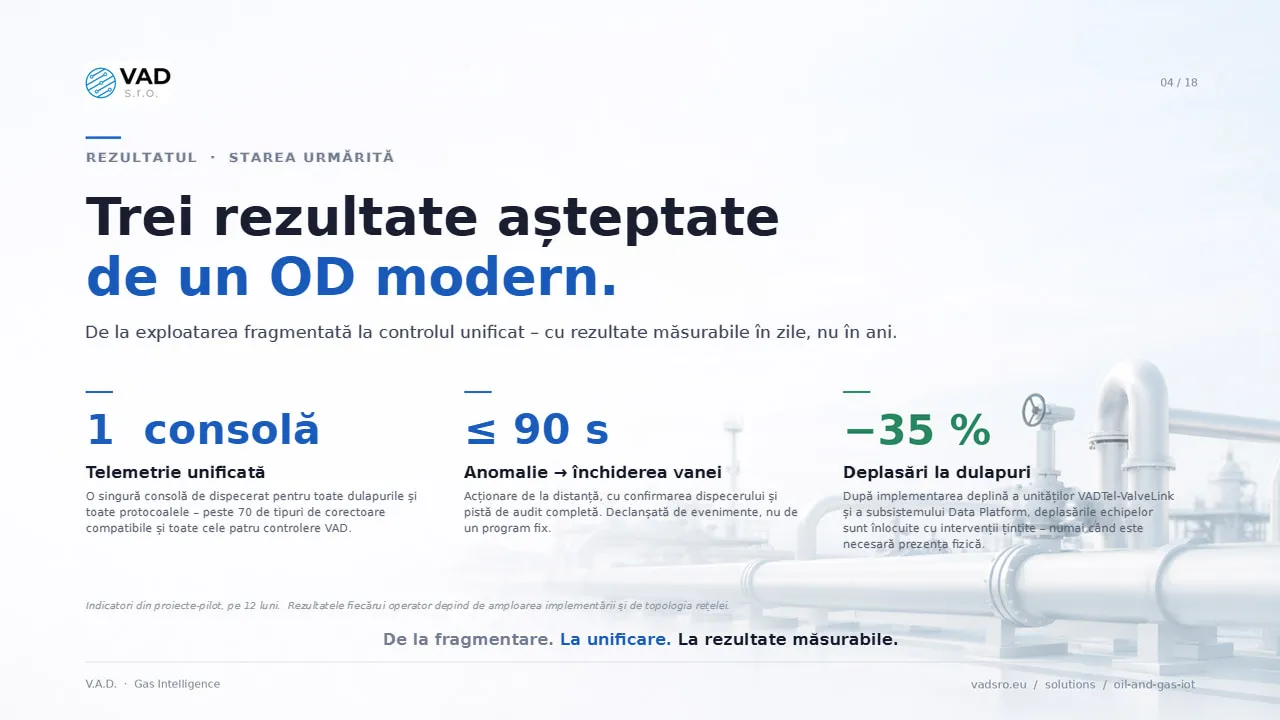

Rezultatul urmărit

De la exploatarea reactivă la distribuția gazelor naturale pe bază de date: telemetrie orară, acționarea vanelor în mai puțin de 5 minute și conformitate deplină cu normele UE.

VAD transformă exploatarea reactivă a rețelelor de gaze naturale într-o distribuție pe bază de date. Telemetria orară, cu date valabile pentru facturare, înlocuiește citirile manuale făcute o dată sau de două ori pe an. Timpul de la detectarea anomaliei până la acționarea vanei scade de la ore sau zile la mai puțin de 5 minute. O evidență digitală completă, conformă cu normele UE, înlocuiește pista de audit care lipsea: fiecare citire, alarmă și comandă este înregistrată.

Familia de controlere

Patru dispozitive acoperă orice topologie a rețelei de gaze naturale, de la cel mai mic punct de măsurare până la un întreg centru de exploatare regional.

VADTel-IIoTU3

Modul de telemetrie cu comunicație mobilă pentru corectoarele de volum de gaze naturale instalate în zone cu pericol de explozie. Preia datele corectorului și le transmite către Data Platform prin GSM, GPRS, LTE-M sau NB-IoT.

VADTel-AIIoTU8

Modul de telemetrie cu comunicație mobilă pentru corectoarele de volum de gaze naturale din zone cu pericol de explozie, cu alimentare autonomă (3,4–4,2 V, 8.000 mAh). Preia datele corectorului și le transmite către Data Platform prin GSM, GPRS, LTE-M sau NB-IoT.

VADTel-AIoTU5

Modul de telemetrie cu comunicație mobilă pentru contoarele de gaz casnice, care se poate integra în sistemele de tip casă inteligentă. Transmite citirile contorului către Data Platform prin GSM, GPRS, LTE-M sau NB-IoT.

VADTel-ValveLink

Unitate de comandă a vanelor pentru închiderea de la distanță. Comandă actuatoare pneumatice sau electrice, preia semnalul de poziție, se conectează la barierele ATEX pentru instalarea în zona 1 și înregistrează fiecare operație în pista de audit din cloud.

Măsurare inteligentă

VADTel-MT-G6

Contor de gaz inteligent cu măsurare microtermică, fără piese în mișcare. Mai multe domenii de debit acoperă contorizarea de la consumatorii casnici până la cei comerciali. Măsoară simultan presiunea, temperatura și volumul, transmite datele prin GPRS sau NB-IoT (opțional LoRaWAN și RS-485), funcționează cu două baterii – peste 6 ani pentru partea metrologică și până la 10 ani pentru telemetrie – și are o electrovalvă de închidere integrată. Certificat MID (2014/32/UE) conform EN 17526:2021 pentru măsurare comercială.

Domeniu de debit	Valoare
G6	0,06–11 m³/h
G10–G16	0,1–25 m³/h
G25	0,25–40 m³/h
Funcționare	de la −40 la +55 °C · IP65
ATEX	II 2G Ex ib IIB T4 Gb X
Comunicație	GPRS / NB-IoT (opțional LoRaWAN, RS-485)
Baterie	două baterii – peste 6 ani pentru metrologie, până la 10 ani

Electronic Metering Device (EMD)

Totalizator digital pentru contoarele de gaz mecanice. Se montează pe contoarele cu membrană aflate deja în exploatare, adaugă o ieșire de impulsuri și o ieșire RS-485 și transformă echipamentele mai vechi în puncte de măsurare inteligentă, fără a le înlocui. Două surse de alimentare independente (metrologie + telemetrie), transmisie cu diversificarea sesiunilor și detectarea scăpărilor de gaze cu ajutorul IA cât timp robinetul de închidere este deschis.

Parametru	Valoare
Conformitate	EN 1359:2017 · MID 2014/32/UE
Funcționare	de la −40 la +60 °C · rezistent la UV
Comunicație	GSM / NB-IoT / LTE-M
Baterie	LiPo 2.000 mAh · 5–10 ani
Reducerea traficului de date	protocol proprietar, trafic GSM −70%
Închidere + IA	robinet comandat de la distanță · detectarea anomaliilor cauzate de scăpări

Senzor ATEX și Edge AI

VADTel-SENS

Senzor de presiune și temperatură cu comunicație mobilă, pentru montare directă în zone cu pericol de explozie clasificate ca zona 1. Certificare ATEX (marcaj II 2G Ex d IIC T6 Gb X), carcasă etanșă din oțel inoxidabil AISI 316L, IP65, temperatura mediului ambiant de la −40 la +60 °C (fluidul de proces de la −40 la +85 °C). Comunicație prin GSM, GPRS și NB-IoT. Funcționare autonomă pe baterie: cele trei variante de baterie (2.000, 4.000 sau 6.000 mAh) sunt dimensionate pentru 5.000, 7.500 și, respectiv, 10.000 de sesiuni de comunicație. Interval între măsurări: de la 5 secunde la 10 minute. Edge AI direct pe dispozitiv detectează local semnăturile scăpărilor, căderile de presiune și intervențiile neautorizate și transmite numai anomaliile – astfel se economisește lățime de bandă și se prelungește durata de viață a bateriei. Controlerele rămân în zona fără pericol de explozie și se conectează la liniile senzorilor din zona 1 prin bariere cu siguranță intrinsecă Ex ib.

Parametru	Valoare
Marcaj ATEX	II 2G Ex d IIC T6 Gb X
Zonă	Zona 1 (montare directă)
Carcasă	IP65 · AISI 316L · M20 × 1,5
Funcționare	mediu ambiant de la −40 la +60 °C · fluid de proces de la −40 la +85 °C
Comunicație	GSM · GPRS · NB-IoT
Alimentare	autonomă · 3 variante de baterie
Baterie – standard	2.000 mAh · 5.000 sesiuni de comunicație
Baterie – extinsă	4.000 mAh · 7.500 sesiuni de comunicație
Baterie – maximă	6.000 mAh · 10.000 sesiuni de comunicație
Presiune – relativă	0–40 kPa (rețele de joasă presiune)
Presiune – absolută	160 / 400 / 600 kPa · 1,0 / 1,6 / 2,5 / 4,0 MPa
Presiune – domeniu la comandă	până la 60 MPa, la cerere
Edge AI	clasificare: scăpări · presiune · intervenții neautorizate

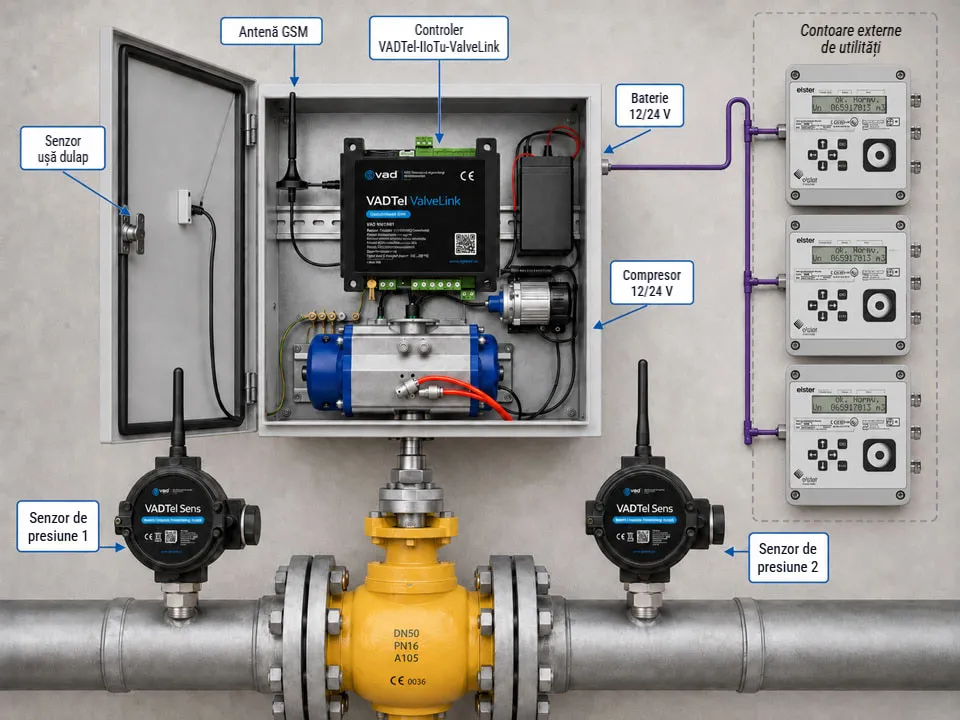

Echiparea punctului de măsurare

Echiparea VAD pentru punctul de măsurare reunește, într-un singur kit complet pentru montare în teren, toate componentele necesare pentru contorizarea la distanță a gazelor naturale și pentru comanda de la distanță a vanelor. Kitul conține controlerul VADTel-ValveLink, bariere cu siguranță intrinsecă Ex ib pentru liniile senzorilor din zona 1, antenă GSM pentru conexiunea la rețeaua mobilă, alimentare de la baterie de 12/24 V, compresor pentru acționarea pneumatică, bloc de electrovalve, placă de detectare a poziției actuatorului, senzori de presiune din amonte și din aval și corectoare externe cu interfață RS-485. Amplasamente tipice: puncte de măsurare din rețelele de distribuție a gazelor naturale, stații de reglare, posturi de reglare de sector și cămine de vane din zone îndepărtate.

Data Platform în cloud

Data Platform

Data Platform este subsistemul cloud al Ecosistemului IIoT – un mediu centralizat pentru monitorizarea, comanda și analiza întregului parc de dispozitive instalate. Platforma gestionează peste 100.000 de dispozitive din peste 10 țări, cu arhitectură multi-tenant și controlul accesului pe bază de roluri. Patru piloni principali: starea parcului în timp real, cu vizualizare pe hartă; analiza tendințelor și arhiva istorică; manevrele vanelor, cu pistă de audit; rapoartele de conformitate și raportările către autoritățile de reglementare. Pentru integrarea cu sisteme terțe este disponibilă documentația completă de referință API.

Microservicii de IA

Data Platform include 15 microservicii de IA, grupate în trei piloni.

Detectare – analiza semnăturilor scăpărilor, detectarea anomaliilor de presiune, detectarea intervențiilor neautorizate și a fraudelor, monitorizarea stării contoarelor și a derivei metrologice și urmărirea anomaliilor din topologia rețelei.

Optimizare – analiza metanului nefacturat, echilibrarea încărcării rețelei, managementul zonelor de presiune, stabilirea traseelor echipelor de intervenție și programarea mentenanței.

Prognoză – prognoza cererii, estimarea duratei de viață a bateriilor, modelarea ciclului de viață al activelor, prognoza evoluției emisiilor și planificarea capacității.

Vizualizarea analitică prezintă citirile sub formă de hărți termice calendaristice, statisticile sesiunilor de comunicație și tendințele tensiunii bateriilor pentru fiecare punct de măsurare.

Procedura de închidere de la distanță

De la anomalie la închiderea vanei în mai puțin de 5 minute – cu pistă de audit completă.

Comanda de la distanță a vanelor se desfășoară în trei etape, cu măsuri de siguranță integrate.

Detectare – Edge AI pe senzorul VADTel-SENS sau platforma identifică o anomalie: cădere de presiune, semnătura unei scăpări, intervenție neautorizată.

Confirmare – dispecerul analizează contextul, verifică drepturile de acces atribuite pe bază de roluri și poate solicita aprobarea după principiul celor patru ochi.

Execuție – unitatea VADTel-ValveLink închide vana prin actuator, cu confirmarea poziției în timp real, iar jurnalul de audit înregistrează fiecare eveniment.

Scalabilitate și limbi

O singură arhitectură pentru orice dimensiune a rețelei.

Nivelul 1 (național) – o singură implementare Data Platform, cu arhitectură multi-tenant federată, pentru operatorii naționali și grupurile de companii prezente în mai multe regiuni.

Nivelul 2 (regional) – peste 10.000 de puncte de măsurare pentru fiecare OD sau OTS regional.

Nivelul 3 (centru de exploatare) – 1.000 de puncte de măsurare pentru fiecare centru de exploatare zonal sau echipă de exploatare a unui oraș.

Nivelul 4 (punct de măsurare) – un singur dulap sau contor instalat în teren.

Trecerea de la un nivel la altul nu necesită migrarea pe altă platformă.

Data Platform și materialele aferente sunt localizate în 18 limbi.

Limba de referință – engleza.

Nivelul 1 (nucleul UE) – germana, slovaca, ceha, polona.

Nivelul 2 (UE extinsă) – franceza, spaniola, italiana, maghiara, româna, neerlandeza.

Nivelul 3 (global) – turca, araba (RTL), rusa, uzbeca, kazaha, ucraineana, chineza.

Materialele localizate includ textele interfeței, instrucțiunile de instalare, documentația API și cărțile tehnice. Vizualizarea multi-tenant „Companii” afișează în paralel organizațiile gestionate într-o singură instanță Data Platform: operatori de gaze naturale, operatori de distribuție și centre de exploatare.

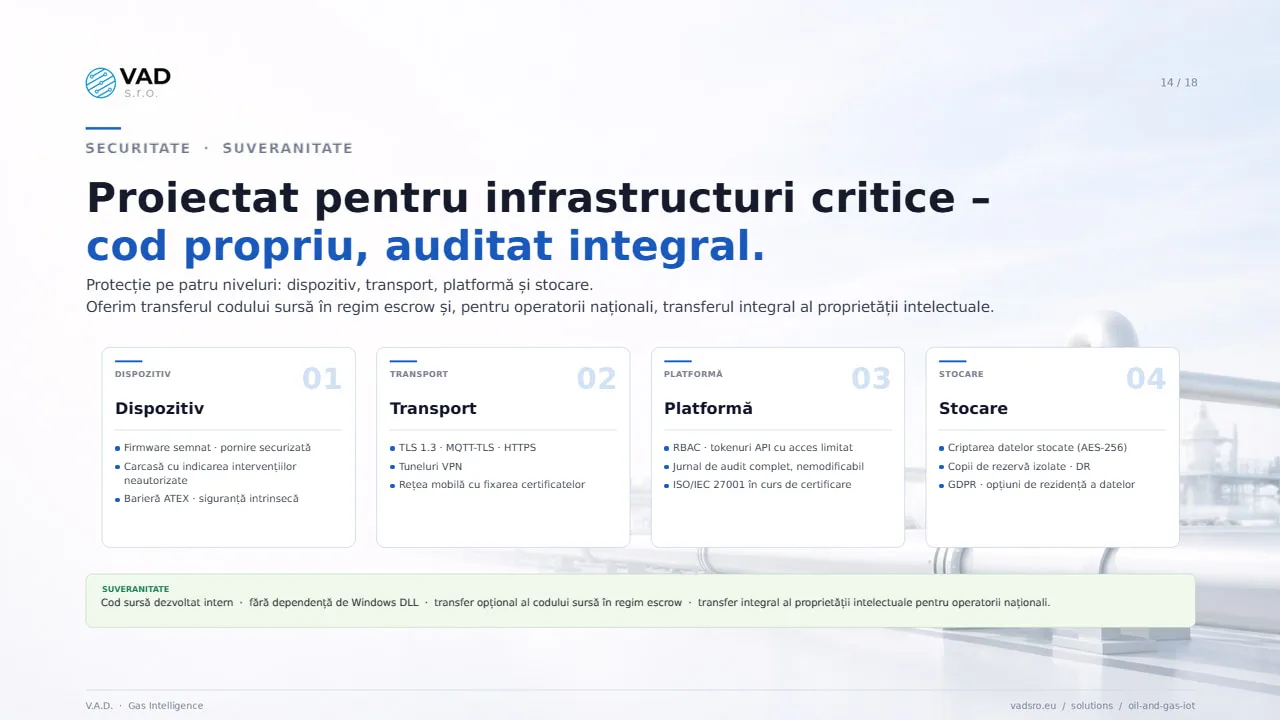

Securitate și suveranitate

Soluțiile VAD sunt proiectate pentru infrastructuri critice, cu protecție pe patru niveluri: dispozitiv, transport, platformă și stocare.

Dispozitiv – firmware semnat, cu pornire securizată (secure boot), carcase cu indicarea intervențiilor neautorizate și bariere ATEX cu siguranță intrinsecă.

Transport – TLS cu autentificare reciprocă, certificate individuale pentru fiecare dispozitiv și tuneluri criptate prin rețeaua mobilă.

Platformă – controlul accesului pe bază de roluri, containere securizate (hardened) și jurnalizare completă pentru audit.

Stocare – criptarea datelor stocate, rezidența geografică a datelor și, în mod implicit, găzduire suverană în UE.

Cod sursă dezvoltat intern în întreaga stivă software. Este disponibil transferul codului sursă în regim escrow. Pentru operatorii naționali este disponibil transferul integral al drepturilor de proprietate intelectuală.

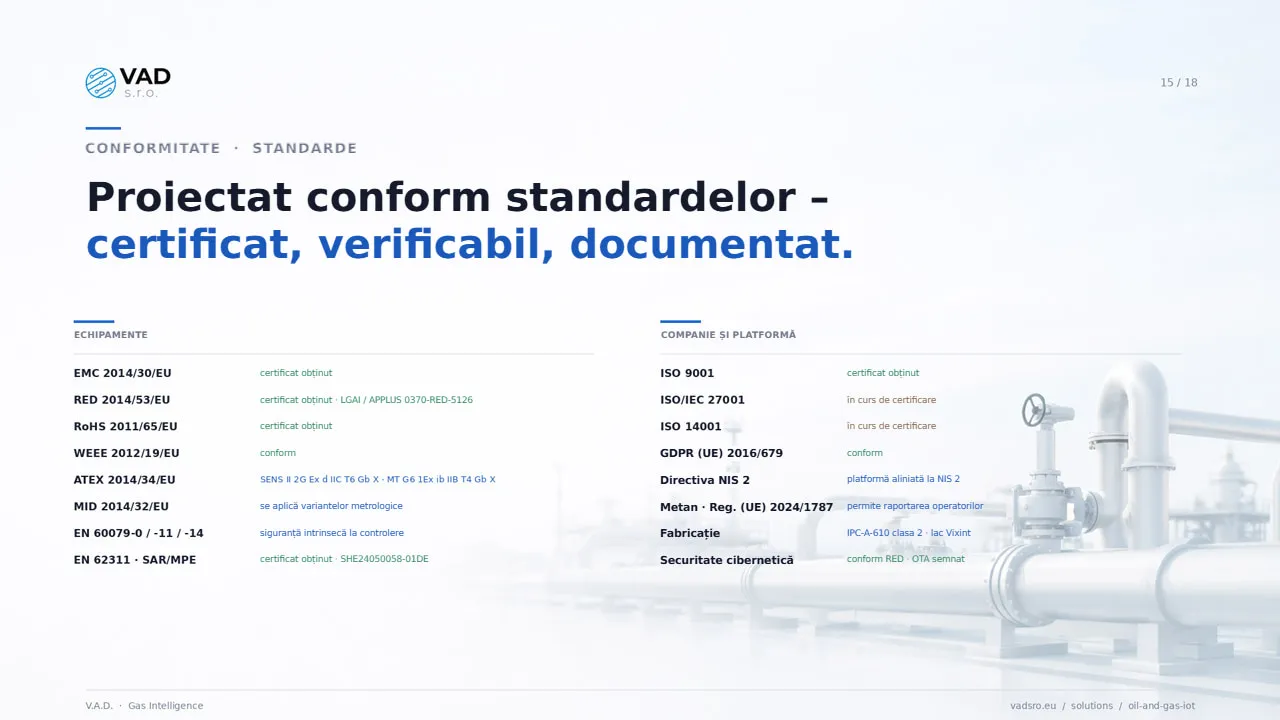

Standarde și conformitate

Toate produsele VAD sunt proiectate și fabricate în UE.

Standard	Domeniu	Detalii
ATEX	Senzori pentru zone cu pericol de explozie	II 2G Ex d IIC T6 Gb X
MID	Directiva privind mijloacele de măsurare	Măsurare comercială a gazelor naturale
CE	Conformitate UE	Marcajul produselor pentru piața UE
ISO 9001	Managementul calității	Certificat obținut
ISO 27001	Securitatea informației	În curs de certificare
ISO 14001	Managementul de mediu	În curs de certificare
IP65	Grad de protecție	Carcase pentru montare în teren

Declarație de conformitate UE pentru fiecare produs. Conformitate DEEE și trasabilitatea completă a produselor.

Indicatorii proiectului-pilot

Fiecare proiect-pilot aduce rezultate măsurabile în primele 90 de zile. Indicatorii-cheie de performanță (KPI) tipici ai unui proiect-pilot includ un timp de implementare sub 14 zile pentru fiecare centru de exploatare, o reducere a metanului nefacturat măsurabilă în aceste 90 de zile, un timp de la detectarea anomaliei până la intervenție sub 5 minute, o perioadă de recuperare a investiției sub 24 de luni și, din prima zi, o infrastructură de date pregătită pentru raportările impuse de regulamentul privind metanul. Data Platform generează la cerere rapoartele proiectului-pilot și le livrează în formatele standard cerute de autoritățile de reglementare.

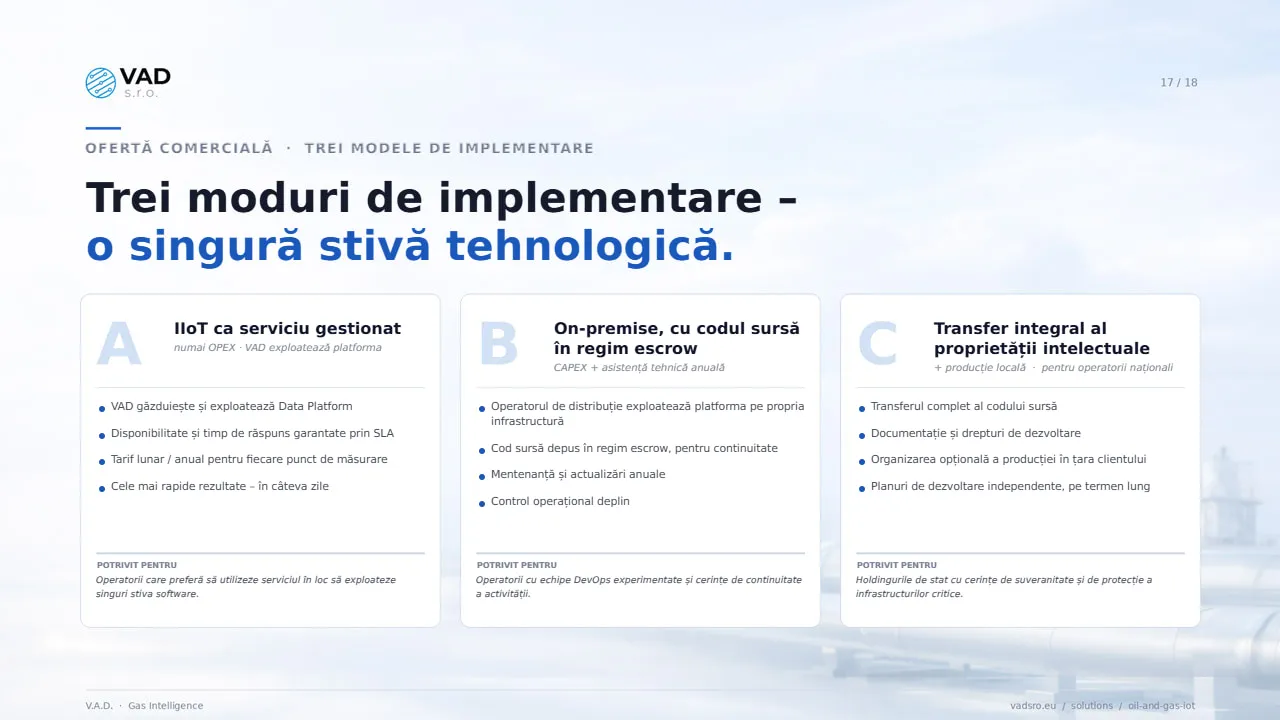

Modele comerciale

VAD oferă trei modele comerciale, adaptate cerințelor de achiziție și de suveranitate ale oricărei companii de utilități.

Achiziție CapEx – plată unică pentru echipamente și pentru licența platformei, cu contract de service opțional. Cea mai rapidă cale de a deține soluția în proprietate.

Abonament OpEx – abonament lunar pentru fiecare punct de măsurare, care acoperă echipamentele, platforma, actualizările și asistența tehnică. Buget previzibil, fără investiție inițială.

Transfer integral al drepturilor de proprietate intelectuală – transferul complet al proiectelor hardware, al firmware-ului și al codului sursă al platformei, cu sprijin pentru producția locală. Rezervat operatorilor naționali care au nevoie de suveranitate digitală.

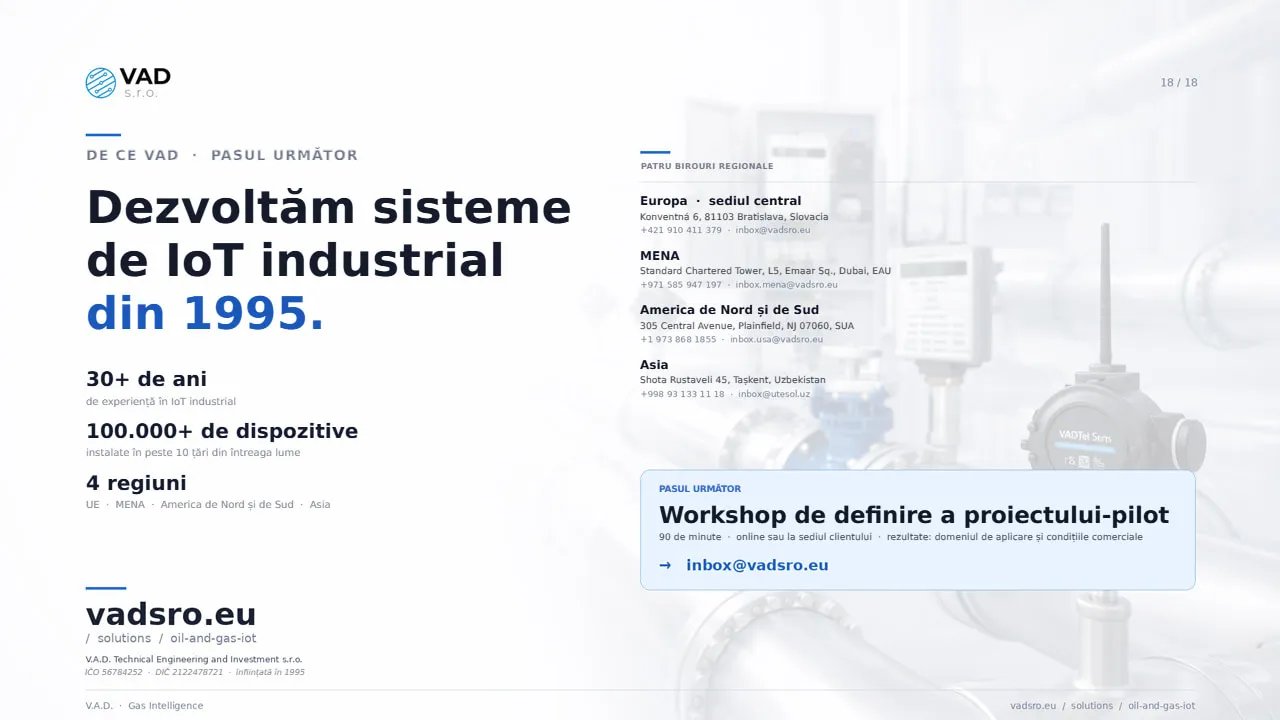

De ce VAD

Dezvoltăm soluții de IoT industrial din 1995: peste 30 de ani de activitate și peste 100.000 de dispozitive instalate în mai mult de 10 țări. Patru birouri regionale acoperă UE, regiunea MENA, America de Nord și de Sud și Asia.

Regiune	Adresă	Contact
Europa · sediul central	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
America de Nord și de Sud	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Asia	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Contact

Un singur ecosistem. Orice rețea de gaze. Control deplin.

Pasul următor – Workshop de definire a proiectului-pilot. 90 de minute · online sau la sediul clientului · rezultate: domeniul de aplicare și condițiile comerciale.
