IoT industriale per la distribuzione e la misura del gas

Un’offerta completa di IoT industriale (IIoT) per la distribuzione del gas: sensori ATEX, controller, contatori intelligenti e la Data Platform con microservizi di IA – da un unico produttore europeo.

La VAD Gas IoT Solution è al servizio di gestori dei sistemi di distribuzione (DSO) e di trasporto (TSO), nonché di aziende municipalizzate del gas, nell’UE e nei Paesi della Comunità degli Stati Indipendenti (CSI), con oltre 100.000 dispositivi installati. Ogni livello – sensori, controller, contatori intelligenti e Data Platform – è progettato e fabbricato nell’UE ed è concepito per le aree ATEX di zona 1, per la conformità al regolamento (UE) 2024/1787 sulla riduzione delle emissioni di metano nel settore dell’energia e per l’intercettazione da remoto in meno di cinque minuti.

Perché è importante

Tre fattori stanno ridisegnando la distribuzione del gas. La normativa sul metano avanza rapidamente: il regolamento (UE) 2024/1787, il Methane Emissions Reduction Program (MERP) statunitense, previsto dall’Inflation Reduction Act, e il quadro di rendicontazione Oil & Gas Methane Partnership 2.0 (OGMP 2.0) impongono agli operatori di misurare, rendicontare e ridurre le emissioni con dati verificabili. Le reti di distribuzione invecchiano: la rete europea ha in media più di 40 anni e le perdite commerciali delle utility dell’Europa centro-orientale arrivano al 5–8%. I sistemi IT sono frammentati: le utility gestiscono decine di sistemi SCADA, di misura e di fatturazione di fornitori diversi, scollegati tra loro, senza un’unica fonte di dati affidabile e senza controllo in tempo reale.

Il problema

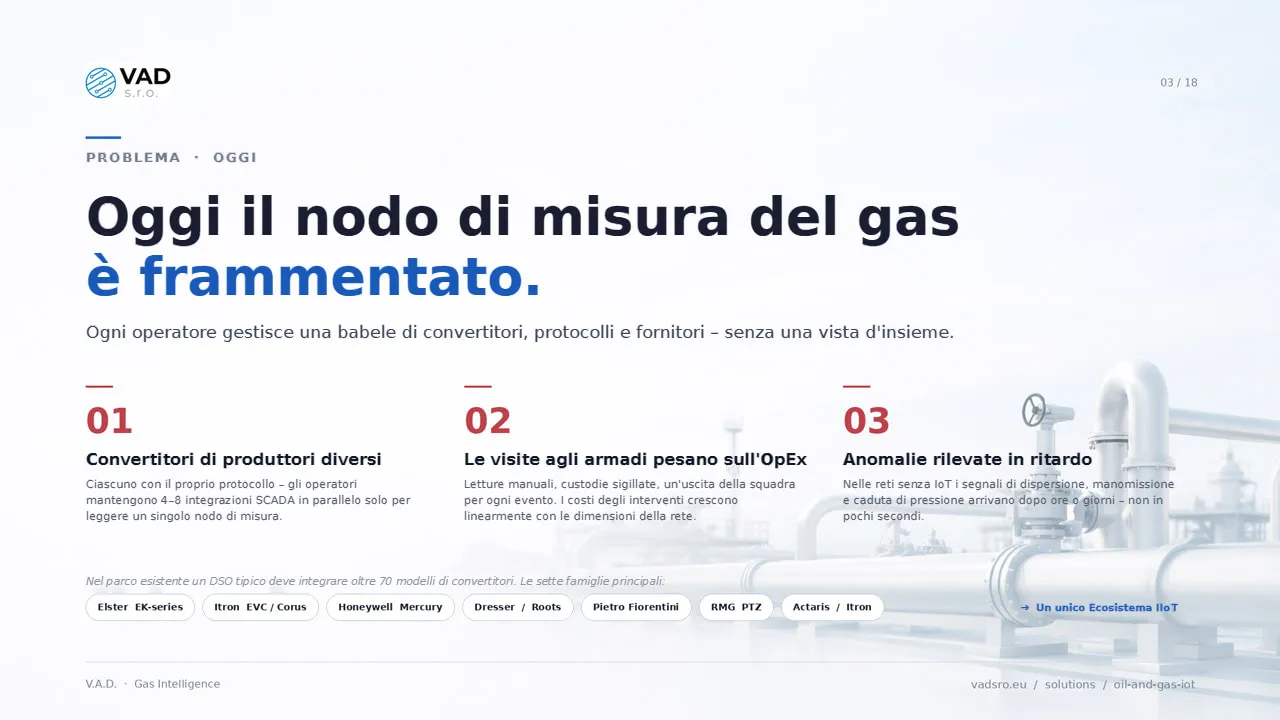

Le utility del gas operano alla cieca: oltre 70 famiglie di convertitori, letture manuali, nessun comando da remoto, nessun registro di audit.

La maggior parte delle utility del gas gestisce nodi di misura frammentati. Nelle reti dell’UE e della CSI sono installate oltre 70 famiglie diverse di convertitori di volume – Honeywell (compresi Elster e RMG), Itron, Dresser (Baker Hughes), RMA e decine di produttori OEM locali – ciascuna con protocollo, firmware e procedure di assistenza propri. Le letture manuali avvengono una o due volte l’anno, senza rilevamento delle anomalie né visibilità in tempo reale. Le valvole di intercettazione vanno manovrate sul posto, senza comando da remoto e senza un registro di audit digitale. Autorità di regolazione, operatori e utenti condividono lo stesso punto cieco.

Il risultato atteso

Da una gestione reattiva a una distribuzione del gas guidata dai dati: telemetria oraria, manovra delle valvole in meno di cinque minuti e piena conformità UE.

VAD trasforma la gestione reattiva delle reti gas in una distribuzione guidata dai dati. La telemetria oraria, con dati validi per la fatturazione, sostituisce le letture manuali eseguite una o due volte l’anno. Il tempo tra anomalia e manovra della valvola scende da ore o giorni a meno di cinque minuti. Un archivio digitale completo e conforme alle norme UE sostituisce il registro di audit che mancava: ogni lettura, allarme e comando viene registrato.

Famiglia di controller

Quattro dispositivi coprono ogni topologia di rete gas, dal nodo più piccolo a un’intera unità operativa regionale.

VADTel-IIoTU3

Modulo di telemetria cellulare per convertitori di volume del gas naturale installati in aree con pericolo di esplosione. Acquisisce i dati del convertitore e li trasmette alla Data Platform tramite GSM, GPRS, LTE-M o NB-IoT.

VADTel-AIIoTU8

Modulo di telemetria cellulare per convertitori di volume del gas naturale in aree con pericolo di esplosione, con alimentazione autonoma (3,4–4,2 V, 8.000 mAh). Acquisisce i dati del convertitore e li trasmette alla Data Platform tramite GSM, GPRS, LTE-M o NB-IoT.

VADTel-AIoTU5

Modulo di telemetria cellulare per contatori gas domestici, integrabile con i sistemi di domotica. Trasmette le letture alla Data Platform tramite GSM, GPRS, LTE-M o NB-IoT.

VADTel-ValveLink

Unità di comando valvole per l’intercettazione da remoto. Aziona attuatori pneumatici o elettrici, acquisisce il segnale di posizione, si interfaccia con le barriere ATEX per l’installazione in zona 1 e traccia ogni operazione nel registro di audit in cloud.

Misurazione intelligente

VADTel-MT-G6

Contatore gas intelligente a misura microtermica, senza parti in movimento. Diversi campi di portata coprono gli impieghi dal domestico al commerciale. Misura contemporaneamente pressione, temperatura e volume e trasmette tramite GPRS o NB-IoT (in opzione LoRaWAN e RS-485). L’architettura a doppia batteria assicura oltre 6 anni di autonomia per la metrologia e fino a 10 anni per la telemetria; il contatore integra inoltre un’elettrovalvola di intercettazione. Certificato MID (2014/32/UE) secondo la EN 17526:2021 per la misura fiscale.

Campo di portata	Valore
G6	0,06–11 m³/h
G10–G16	0,1–25 m³/h
G25	0,25–40 m³/h
Funzionamento	da −40 a +55 °C · IP65
ATEX	II 2G Ex ib IIB T4 Gb X
Comunicazione	GPRS / NB-IoT (opz. LoRaWAN, RS-485)
Batteria	doppia – oltre 6 anni per la metrologia, fino a 10 anni

Electronic Metering Device (EMD)

Totalizzatore digitale per contatori gas meccanici. Si installa sui contatori a membrana già in servizio, aggiunge un’uscita impulsiva e un’uscita RS-485 e trasforma le apparecchiature esistenti in contatori intelligenti senza sostituirle. Doppia alimentazione indipendente (metrologia + telemetria), trasmissione con diversificazione delle sessioni e, a valvola aperta, rilevamento delle dispersioni tramite IA.

Parametro	Valore
Conformità	EN 1359:2017 · MID 2014/32/UE
Funzionamento	da −40 a +60 °C · resistente ai raggi UV
Comunicazione	GSM / NB-IoT / LTE-M
Batteria	LiPo 2.000 mAh · 5–10 anni
Risparmio dati	protocollo proprietario, carico GSM −70%
Intercettazione + IA	valvola comandata da remoto · rilevamento di anomalie da dispersione

Sensore ATEX ed Edge AI

VADTel-SENS

Sensore cellulare di pressione e temperatura per l’installazione diretta in aree con pericolo di esplosione classificate zona 1. Certificazione ATEX con marcatura II 2G Ex d IIC T6 Gb X, custodia sigillata in acciaio inossidabile AISI 316L, IP65, temperatura ambiente da −40 a +60 °C (fluido di processo da −40 a +85 °C). Connettività GSM, GPRS e NB-IoT. Funzionamento autonomo a batteria: tre varianti di batteria (2.000, 4.000 o 6.000 mAh) sono dimensionate rispettivamente per 5.000, 7.500 o 10.000 sessioni di comunicazione. Intervalli di misura da 5 secondi a 10 minuti. L’Edge AI a bordo del dispositivo rileva localmente firme di dispersione, cadute di pressione e manomissioni e trasmette solo le anomalie, risparmiando banda e prolungando la durata della batteria. I controller restano in area sicura e si collegano alle linee dei sensori in zona 1 tramite barriere a sicurezza intrinseca Ex ib.

Parametro	Valore
Marcatura ATEX	II 2G Ex d IIC T6 Gb X
Zona	Zona 1 (installazione diretta)
Custodia	IP65 · AISI 316L · M20 × 1,5
Funzionamento	ambiente da −40 a +60 °C · fluido da −40 a +85 °C
Connettività	GSM · GPRS · NB-IoT
Alimentazione	autonoma · 3 varianti di batteria
Batteria – standard	2.000 mAh · 5.000 sessioni di comunicazione
Batteria – estesa	4.000 mAh · 7.500 sessioni di comunicazione
Batteria – massima	6.000 mAh · 10.000 sessioni di comunicazione
Pressione – relativa	0–40 kPa (reti in bassa pressione)
Pressione – assoluta	160 / 400 / 600 kPa · 1,0 / 1,6 / 2,5 / 4,0 MPa
Pressione – su misura	fino a 60 MPa su richiesta
Edge AI	classificazione: dispersioni · pressione · manomissioni

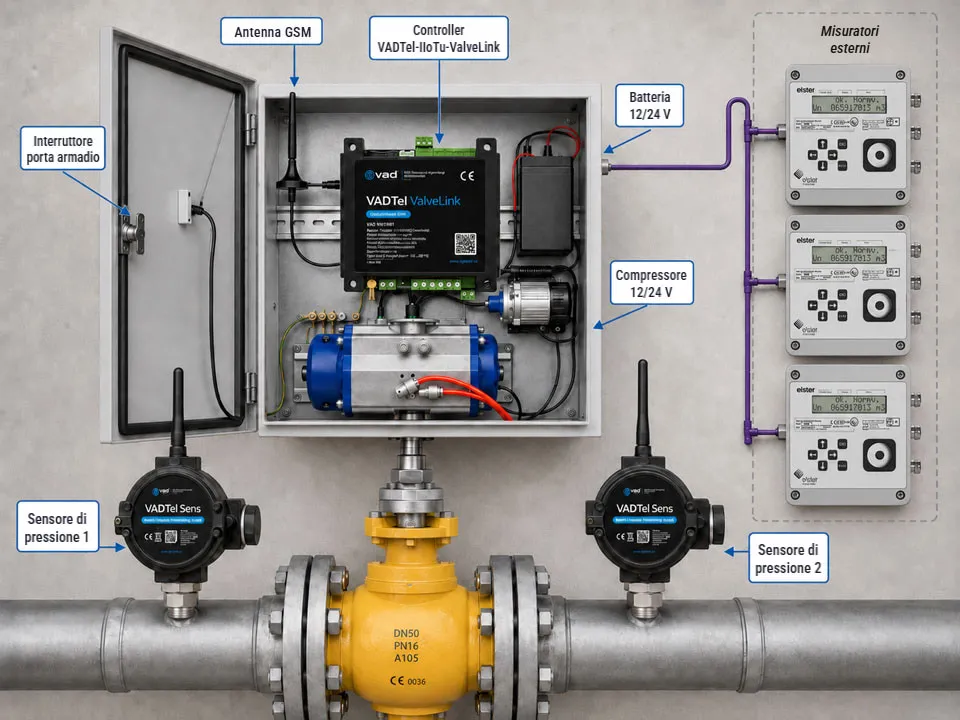

Kit per nodo di misura

Il kit VAD per nodo di misura riunisce in un’unica fornitura, pronta per l’installazione in campo, tutti i componenti necessari per la misura a distanza del gas e il comando remoto delle valvole. Il kit comprende il controller VADTel-ValveLink, barriere a sicurezza intrinseca Ex ib per le linee dei sensori in zona 1, antenna GSM per il collegamento cellulare, alimentazione a batteria 12/24 V, compressore per l’azionamento pneumatico, collettore di elettrovalvole, scheda di rilevamento della posizione dell’attuatore, sensori di pressione a monte e a valle e convertitori esterni con interfaccia RS-485. Installazioni tipiche: nodi della rete di distribuzione gas, cabine di regolazione, gruppi di riduzione di zona e camerette valvole remote.

Data Platform in cloud

Data Platform

La Data Platform è il sottosistema cloud dell’Ecosistema IIoT: un ambiente centralizzato per il monitoraggio, il controllo e l’analisi dell’intero parco di dispositivi installati. La piattaforma gestisce oltre 100.000 dispositivi in più di 10 Paesi, con architettura multi-tenant e controllo degli accessi basato sui ruoli. Quattro pilastri principali: stato del parco e vista su mappa in tempo reale, analisi degli andamenti e archivio storico, manovre delle valvole con registro di audit, report di conformità e per le autorità. Per l’integrazione con sistemi terzi è disponibile il riferimento API completo.

Microservizi di IA

La Data Platform comprende 15 microservizi di IA organizzati in tre pilastri.

Rilevamento – analisi delle firme di dispersione, rilevamento delle anomalie di pressione, individuazione di manomissioni e frodi, monitoraggio dello stato e della deriva dei contatori e tracciamento delle anomalie nella topologia di rete.

Ottimizzazione – analisi del metano non fatturato, bilanciamento del carico, gestione delle zone di pressione, definizione dei percorsi delle squadre di intervento e pianificazione della manutenzione.

Previsione – previsione della domanda, stima della durata delle batterie, modellazione del ciclo di vita degli asset, previsione dell’andamento delle emissioni e pianificazione della capacità.

La vista analitica presenta le letture in mappe di calore a calendario, le statistiche delle sessioni di comunicazione e l’andamento della tensione delle batterie per ogni nodo.

Procedura di intercettazione da remoto

Dall’anomalia alla chiusura della valvola in meno di cinque minuti, con un registro di audit completo.

Il comando remoto delle valvole segue una procedura in tre fasi con controlli di sicurezza integrati.

Rilevamento – l’Edge AI del VADTel-SENS o la piattaforma individua un’anomalia: caduta di pressione, firma di dispersione, manomissione.

Conferma – l’operatore esamina il contesto, verifica le autorizzazioni basate sui ruoli e può richiedere una doppia approvazione.

Esecuzione – il VADTel-ValveLink chiude l’attuatore con conferma della posizione in tempo reale e ogni evento viene tracciato nel registro di audit.

Scalabilità e lingue

Un’unica architettura per ogni scala.

Livello 1 (nazionale) – un’unica istanza della Data Platform con architettura multi-tenant federata per operatori nazionali e holding multiregionali.

Livello 2 (regionale) – oltre 10.000 nodi di misura per ciascun DSO o TSO regionale.

Livello 3 (unità territoriale) – 1.000 nodi per unità operativa territoriale o struttura operativa cittadina.

Livello 4 (nodo) – un singolo armadio o contatore installato in campo.

Nessun cambio di piattaforma tra un livello e l’altro.

La Data Platform e la relativa documentazione sono localizzate in 18 lingue.

Lingua di riferimento – inglese.

Livello 1 (UE principale) – tedesco, slovacco, ceco, polacco.

Livello 2 (UE estesa) – francese, spagnolo, italiano, ungherese, rumeno, olandese.

Livello 3 (globale) – turco, arabo (RTL), russo, uzbeco, kazako, ucraino, cinese.

La localizzazione comprende stringhe dell’interfaccia, guide di installazione, documentazione API e passaporti di prodotto. La vista multi-tenant «Aziende» mostra operatori, DSO e unità territoriali gestiti fianco a fianco su un’unica istanza della Data Platform.

Sicurezza e sovranità

Le soluzioni VAD sono progettate per installazioni in infrastrutture critiche, con una difesa su quattro livelli: campo, trasporto, piattaforma e archiviazione.

Campo – firmware firmato con avvio sicuro (secure boot), custodie a evidenza di manomissione e barriere ATEX a sicurezza intrinseca.

Trasporto – TLS con autenticazione reciproca, certificati per singolo dispositivo e tunnel cellulari cifrati.

Piattaforma – controllo degli accessi basato sui ruoli, container sottoposti a hardening e registrazione completa degli eventi di audit.

Archiviazione – cifratura dei dati a riposo, residenza geografica dei dati e hosting sovrano UE come impostazione predefinita.

Codice sorgente proprietario in tutto lo stack. È disponibile il trasferimento del codice sorgente in escrow e, per gli operatori nazionali, il trasferimento completo della proprietà intellettuale.

Norme e conformità

Tutti i prodotti VAD sono progettati e fabbricati nell’UE.

Norma	Ambito	Dettaglio
ATEX	Sensori per aree con pericolo di esplosione	II 2G Ex d IIC T6 Gb X
MID	Direttiva metrologica	Misura fiscale del gas
CE	Conformità UE	Marcatura dei prodotti per il mercato UE
ISO 9001	Gestione della qualità	Conseguita
ISO 27001	Sicurezza delle informazioni	In corso
ISO 14001	Gestione ambientale	In corso
IP65	Grado di protezione	Custodie da campo

Dichiarazione di conformità UE per ogni prodotto. Conformità RAEE e piena tracciabilità dei prodotti.

Metriche del pilota

Ogni pilota produce risultati misurabili entro i primi 90 giorni. I KPI tipici comprendono un tempo di installazione inferiore a 14 giorni per unità territoriale, una riduzione del metano non fatturato misurabile già in questo periodo, un tempo tra anomalia e intervento inferiore a cinque minuti, un rientro dell’investimento entro 24 mesi e, fin dal primo giorno, una base dati pronta per la rendicontazione ai sensi del regolamento UE sul metano. La Data Platform genera su richiesta i report del pilota e li fornisce nei formati standard previsti dalle autorità.

Modelli commerciali

VAD offre tre modelli commerciali per rispondere ai requisiti di approvvigionamento e di sovranità di qualsiasi utility.

Acquisto in CapEx – pagamento una tantum di hardware e licenza della piattaforma, con contratto di assistenza opzionale. La via più rapida alla proprietà.

Abbonamento in OpEx – canone mensile per nodo che comprende hardware, piattaforma, aggiornamenti e assistenza. Budget prevedibile, nessun investimento iniziale.

Trasferimento completo della proprietà intellettuale – trasferimento integrale di progetti hardware, firmware e codice sorgente della piattaforma, con supporto alla produzione locale. Riservato agli operatori nazionali che richiedono sovranità digitale.

Perché VAD

IoT industriale dal 1995: oltre 30 anni di esperienza e più di 100.000 dispositivi installati in oltre 10 Paesi. Quattro sedi regionali coprono UE, MENA, Americhe e Asia.

Regione	Indirizzo	Contatti
Europa · sede centrale	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
Americhe	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Asia	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Contatti

Un ecosistema. Ogni rete gas. Pieno controllo.

Prossimo passo – Workshop sull’ambito del pilota. 90 minuti · online o in sede · risultati: ambito e condizioni commerciali.
