Misurazione intelligente dell'acqua – soluzione di IoT industriale

VAD Water Metering Solution – IoT industriale per i gestori del servizio idrico. Contatori intelligenti a ultrasuoni, sensori di pressione, comando remoto delle valvole e la Data Platform da un unico produttore europeo.

La soluzione copre l’intera catena, dai sensori in campo ai controller installati negli armadi fino alla Data Platform, con integrazione SCADA lato server. Progettata e fabbricata nell’UE. La stessa architettura si applica a installazioni per acqua, gas, calore e industria.

Perché è importante

Tre fattori stanno ridisegnando la distribuzione idrica. L’acqua non fatturata (NRW, Non-Revenue Water) continua ad aumentare: i gestori europei perdono fino al 26% dell’acqua trattata prima che raggiunga l’utente (EurEau). Le reti di distribuzione invecchiano: l’età media delle condotte nei sistemi municipali supera i 40 anni e gran parte di esse è stata posata negli anni Settanta e Ottanta. La normativa UE si fa più stringente: la direttiva (UE) 2020/2184 concernente la qualità delle acque destinate al consumo umano introduce dal 2027 nuovi obblighi di monitoraggio, controlli più severi sugli inquinanti e una rendicontazione digitale più frequente. Si prevede che il mercato UE delle soluzioni idriche intelligenti raggiunga i 4,7 miliardi di euro entro il 2028 (CAGR 12,3%, MarketsAndMarkets).

Il problema

I gestori operano alla cieca: letture manuali, perdite non rilevate, nessun dato di pressione, nessun registro di audit.

Tre problemi si sommano. Le perdite fisiche nelle condotte vetuste costano alle reti dell’UE 9,1 miliardi di euro l’anno e la maggior parte delle perdite resta attiva per mesi prima che qualcuno se ne accorga. Nella maggior parte delle utility dell’Europa centro-orientale la lettura dei contatori avviene ancora manualmente una o due volte l’anno: le bollette si basano su stime, le anomalie passano inosservate e i gestori non hanno visibilità in tempo reale. Nell’UE l’85% delle reti municipali non dispone di alcun monitoraggio in tempo reale di pressione o portata, per cui le squadre intervengono sulla base dei reclami degli utenti, non dei dati di telemetria.

Il risultato atteso

Dalla rincorsa alle emergenze a una gestione idrica guidata dai dati: telemetria oraria, allarmi in pochi minuti e un registro di audit completo conforme alle norme UE.

VAD trasforma la gestione reattiva del servizio idrico in un’attività guidata dai dati. Le letture manuali annuali diventano telemetria oraria con dati validi per la fatturazione. Le perdite scoperte con settimane o mesi di ritardo diventano allarmi geolocalizzati sulla mappa in pochi minuti. L’assenza di dati di pressione e portata lascia il posto al monitoraggio in tempo reale per distretto di misura (DMA, District Metered Area). Un archivio digitale completo e conforme alle norme UE sostituisce il registro di audit che mancava.

Architettura della soluzione

Un solo ecosistema: dispositivi intelligenti, connettività IoT e la Data Platform – l’intera catena da un unico fornitore.

L’Ecosistema IIoT si articola su tre livelli. I dispositivi intelligenti comprendono il sensore di pressione e temperatura VADTel-SENS, il contatore d’acqua a ultrasuoni VADTel-WUSM-25 e il controller su guida DIN VADTel-ValveLink. La connettività si basa su GPRS, NB-IoT e LoRaWAN. La Data Platform gestisce analisi, allarmi e comando delle valvole. I dati passano dal sensore, tramite NB-IoT o GPRS, alla Data Platform e da qui a dashboard e API.

Dispositivi per la misurazione intelligente dell’acqua

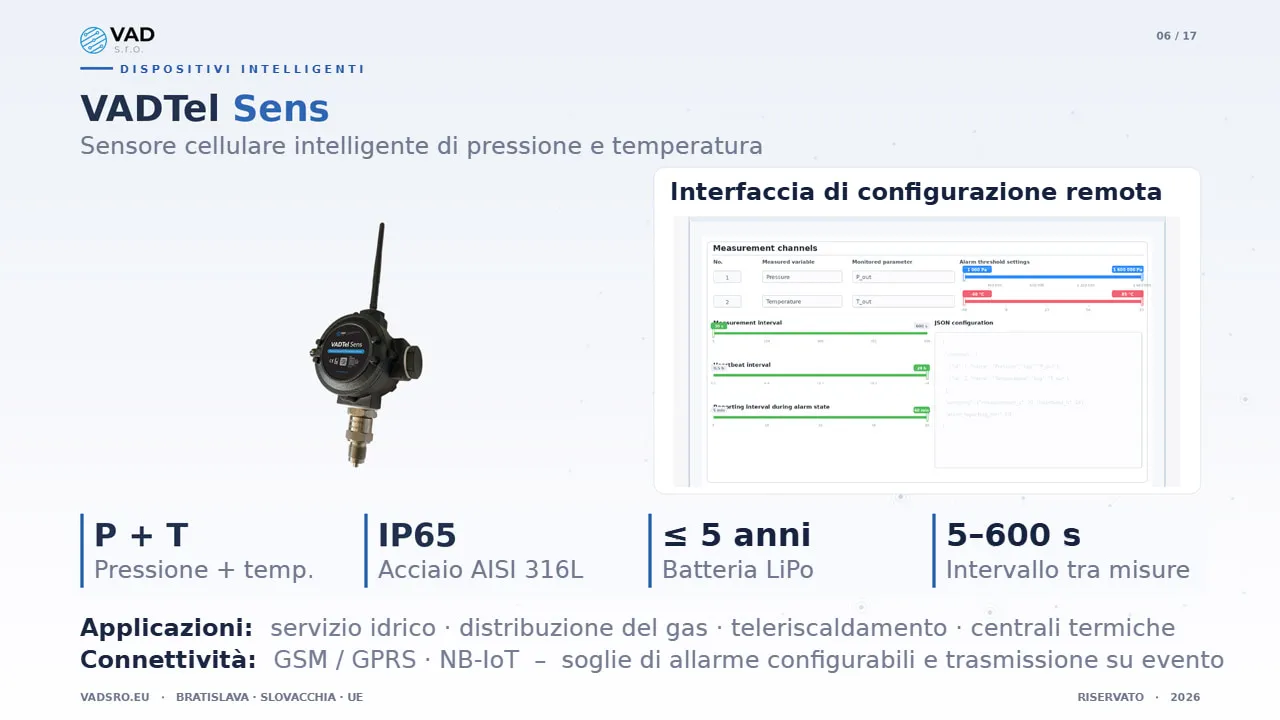

VADTel-SENS

Sensore cellulare di pressione e temperatura per installazione in campo. Custodia monoblocco in acciaio inossidabile AISI 316L con grado di protezione IP65 e batteria LiPo integrata che garantisce fino a cinque anni di funzionamento autonomo. Intervalli di misura da 5 a 600 secondi. Connettività GSM, GPRS e NB-IoT, con soglie di allarme configurabili e trasmissione su evento. Applicazioni: servizio idrico, distribuzione del gas, reti di teleriscaldamento e centrali termiche.

Parametro	Valore
Misura	Pressione + temperatura
Custodia	IP65, acciaio AISI 316L
Batteria	LiPo, fino a 5 anni
Intervallo	5–600 secondi
Connettività	GSM / GPRS / NB-IoT

VADTel-WUSM-25

Contatore d’acqua intelligente a ultrasuoni per uso domestico e commerciale. DN 25, classificazione MAP 16 / T50, custodia sommergibile IP68. Certificato MID secondo la EN ISO 4064, classe 2 (E2), prodotto nell’UE. Alimentato da una batteria a lunga durata da 3,0 V DC. Integrato con la Data Platform per analisi in tempo reale, accesso all’archivio e cronologia delle sessioni.

Parametro	Valore
Diametro nominale	DN 25
Protezione	IP68, sommergibile
Alimentazione	batteria a lunga durata da 3,0 V DC
Certificazione	MID, EN ISO 4064
Precisione	Classe 2 (E2)

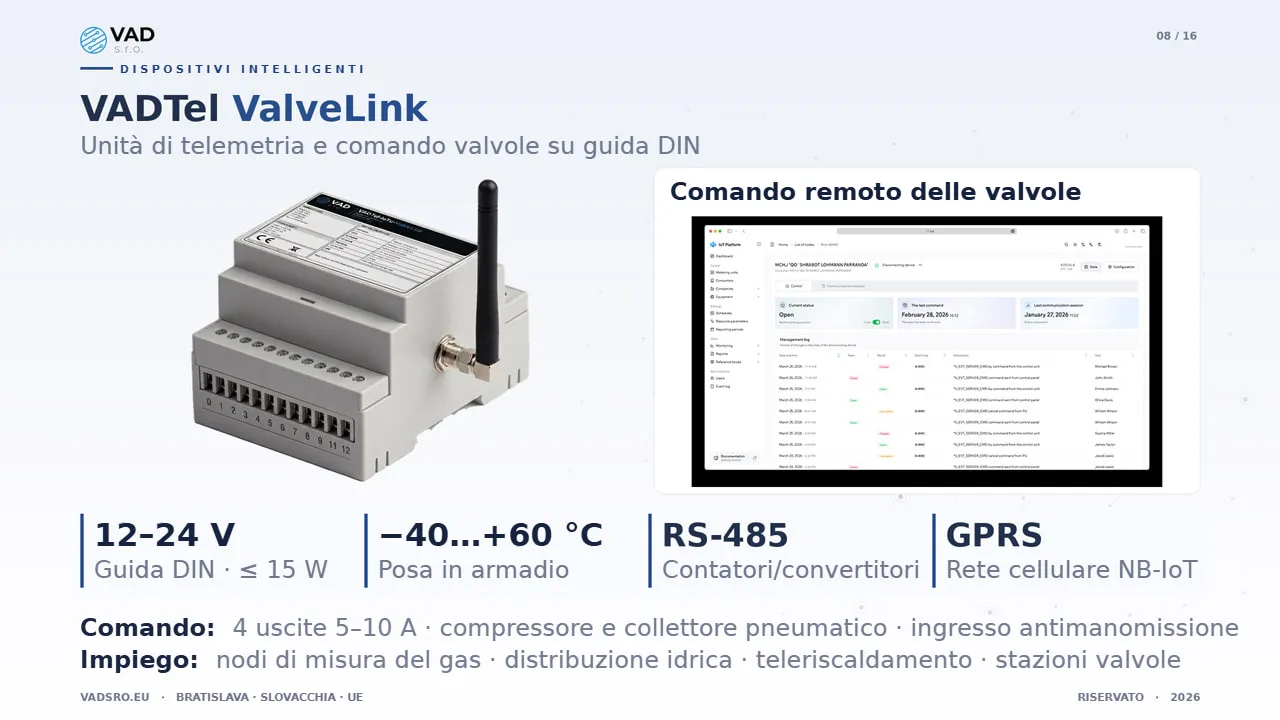

VADTel-ValveLink

Unità di telemetria e comando valvole su guida DIN per installazione in armadio. Alimentazione 12–24 V DC, assorbimento fino a 15 W, funzionamento da −40 a +60 °C. Interfaccia RS-485 isolata per contatori e convertitori, comunicazione cellulare GPRS e NB-IoT, quattro uscite da 5–10 A per il comando del compressore e del collettore pneumatico, ingresso antimanomissione per la sicurezza dell’armadio. Applicazioni: nodi di misura del gas, distribuzione idrica, teleriscaldamento e stazioni valvole remote.

Parametro	Valore
Alimentazione	12–24 V DC, max 15 W
Temperatura	da −40 a +60 °C
Interfaccia di misura	RS-485, isolata
Rete cellulare	GPRS / NB-IoT
Uscite	4 (5–10 A)

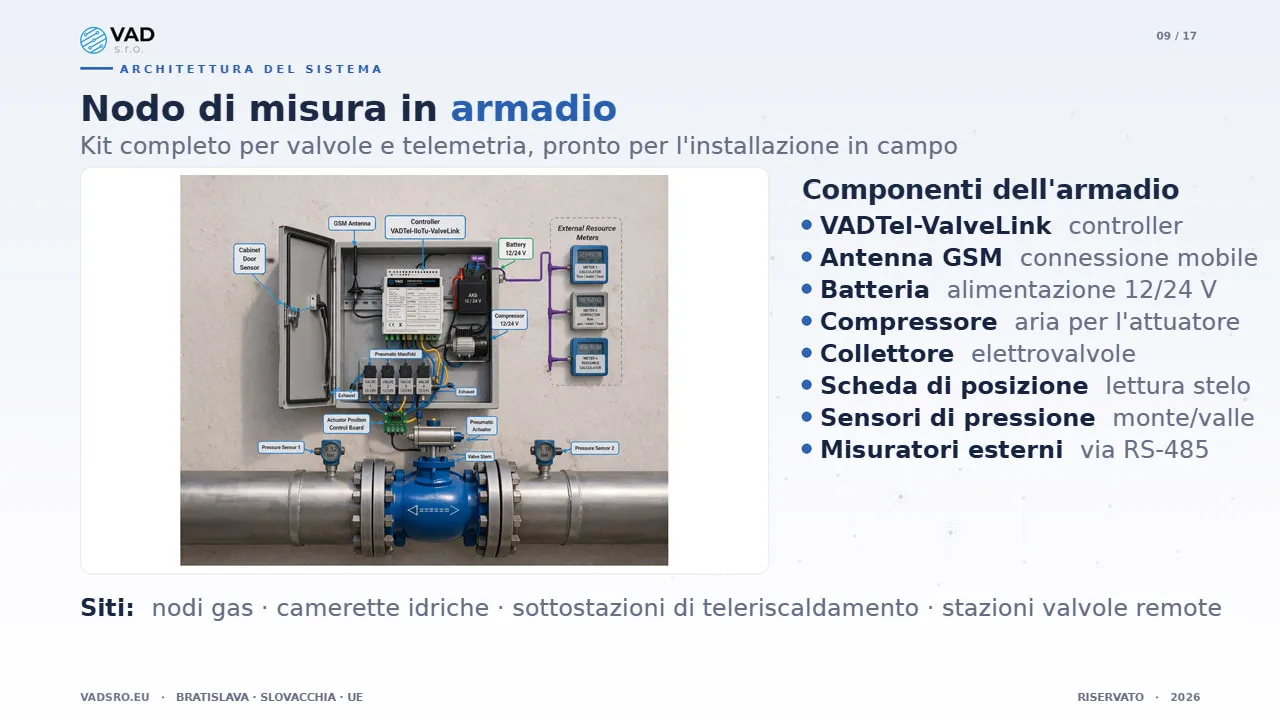

Kit per nodo di misura

Kit completo per valvole e telemetria, pronto per l’installazione in campo: tutti i componenti necessari per la misura a distanza dell’acqua e il comando remoto delle valvole, in un unico armadio.

Il kit comprende il controller VADTel-ValveLink, antenna GSM per il collegamento cellulare, alimentazione a batteria 12/24 V, compressore pneumatico, collettore di elettrovalvole, scheda di rilevamento della posizione dello stelo dell’attuatore, sensori di pressione a monte e a valle e dispositivi di misura esterni con interfaccia RS-485. Installazioni tipiche: camerette idriche, punti di riduzione della pressione di zona, sottostazioni di teleriscaldamento, nodi della rete di distribuzione gas e stazioni valvole remote.

Data Platform in cloud per i gestori idrici

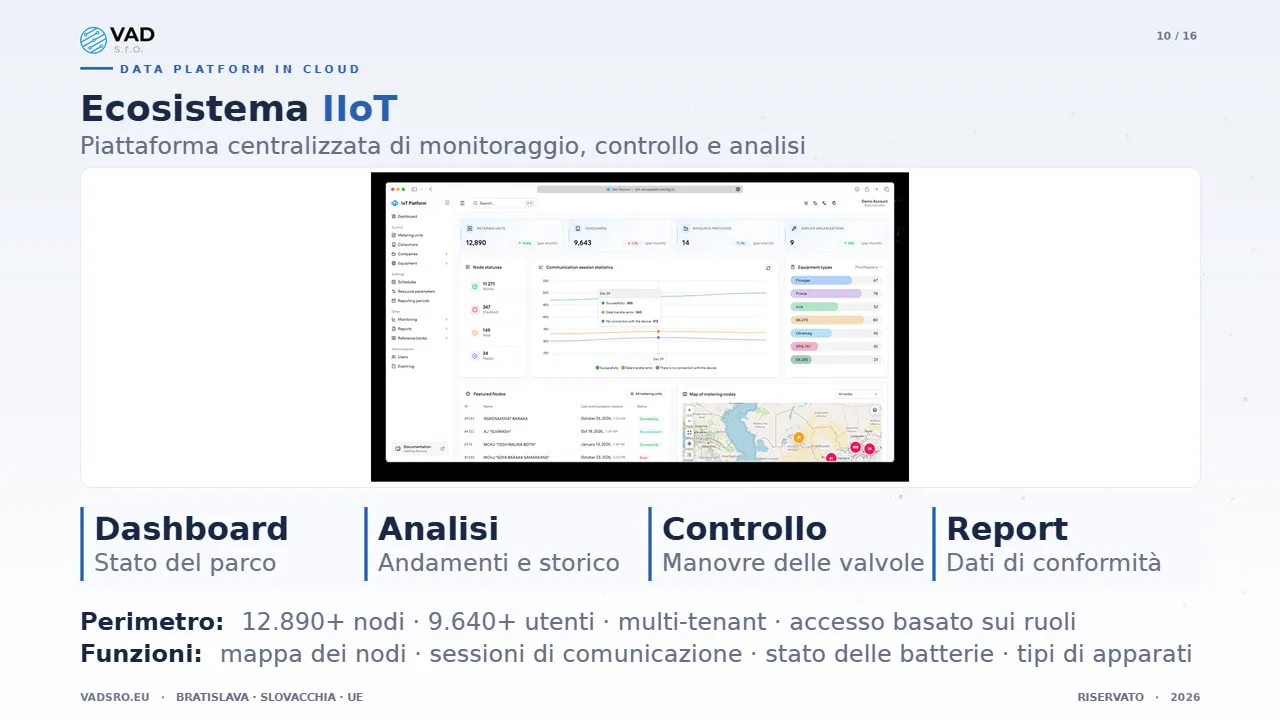

Data Platform

La Data Platform è il sottosistema cloud dell’Ecosistema IIoT: un unico ambiente per il monitoraggio, il controllo e l’analisi del parco di dispositivi installati. Attualmente gestisce più di 12.890 nodi di misura e oltre 9.640 utenti, con architettura multi-tenant e controllo degli accessi basato sui ruoli. Quattro pilastri principali: dashboard dello stato del parco, analisi degli andamenti e dati storici, manovre delle valvole e report di conformità.

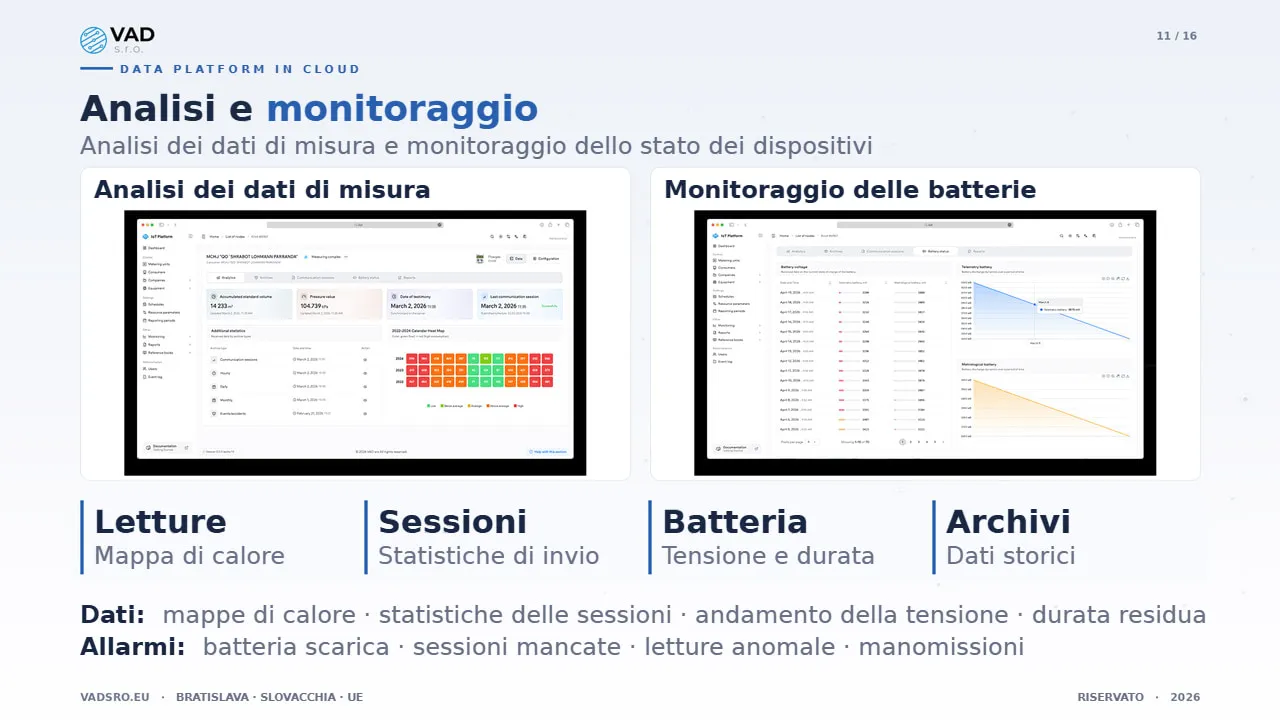

Analisi e monitoraggio

La piattaforma riunisce in un’unica vista l’analisi dei dati di misura e il monitoraggio dello stato dei dispositivi: mappe di calore a calendario delle letture, statistiche delle sessioni di comunicazione, monitoraggio della tensione delle batterie con previsione della durata residua e archivi dei dati storici. Gli allarmi configurabili coprono batteria scarica, sessioni mancate, letture anomale e manomissioni.

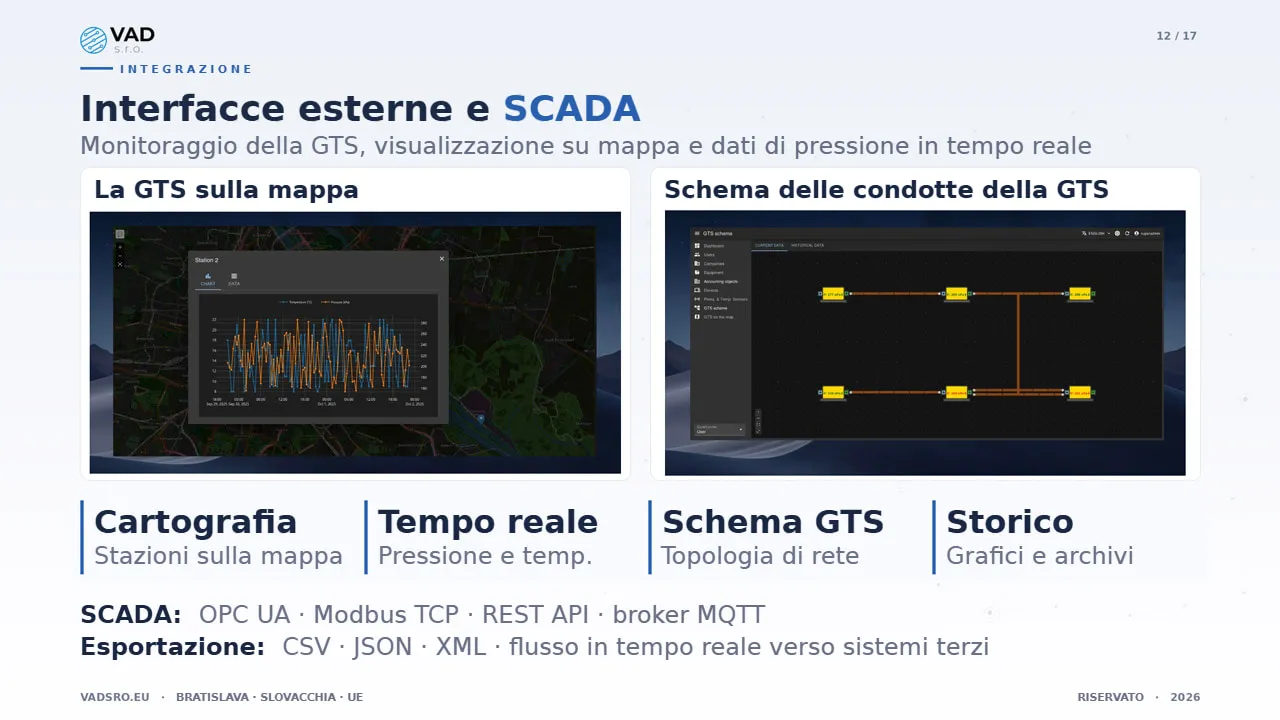

Interfacce esterne e SCADA

La piattaforma si integra con sistemi SCADA esterni per il monitoraggio della rete di trasporto del gas (GTS), la visualizzazione su mappa e i dati di pressione in tempo reale. La vista cartografica della GTS colloca le stazioni su una mappa geografica con grafici di temperatura e pressione in tempo reale. Lo schema delle condotte della GTS rappresenta la topologia di rete con le letture di pressione in tempo reale in ogni nodo. I protocolli di integrazione comprendono OPC UA, Modbus TCP, REST API e MQTT. La piattaforma esporta i dati in CSV, JSON e XML e li trasmette in flusso continuo e in tempo reale a sistemi terzi.

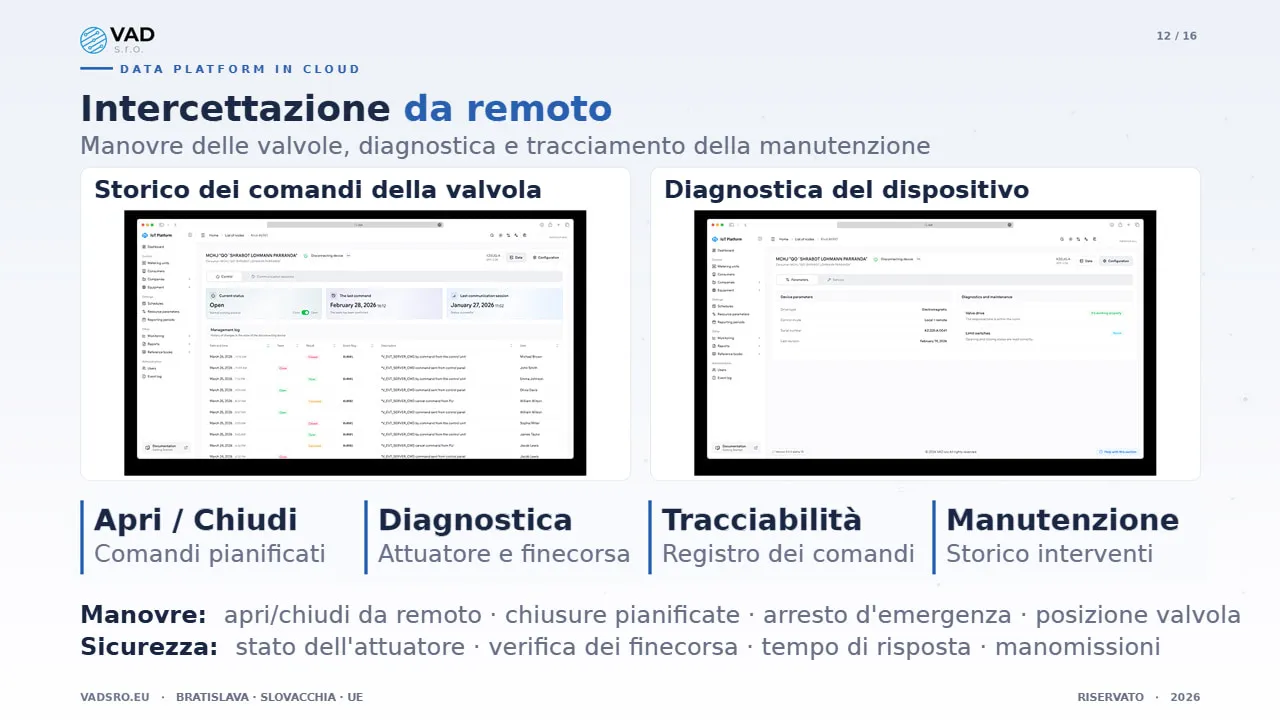

Intercettazione da remoto

La piattaforma consente il comando remoto delle valvole con diagnostica e tracciamento della manutenzione. Gli operatori inviano comandi di apertura e chiusura, pianificano le intercettazioni, attivano arresti di emergenza e seguono in tempo reale il segnale di posizione. Il modulo di diagnostica monitora le condizioni dell’attuatore della valvola, lo stato dei finecorsa e il tempo di risposta. Un registro di audit completo traccia ogni comando con data e ora, esito e origine. Lo storico degli interventi registra ogni attività di manutenzione con data, descrizione del lavoro ed esecutore.

Casi d’uso

L’Ecosistema IIoT serve quattro settori dei servizi a rete da un’unica piattaforma.

Misura del gas – convertitori di volume, valvole di intercettazione comandate da remoto, telemetria degli armadi, allarmi per dispersioni e manomissioni.

Servizio idrico – contatori a ultrasuoni, monitoraggio della pressione, analisi dei consumi, rilevamento delle perdite.

Teleriscaldamento – calcolatori di energia termica, comando delle stazioni valvole, telemetria delle sottostazioni, monitoraggio delle temperature.

Industria – impianti idraulici, reti pneumatiche, sensori per centrali termiche, comando dei compressori.

Norme e conformità

Tutti i prodotti VAD sono progettati e fabbricati nell’UE.

Norma	Ambito	Dettaglio
CE	Conformità UE	Marcatura dei prodotti per il mercato UE
MID	Direttiva metrologica	Certificazione per uso fiscale ai sensi della direttiva 2014/32/UE
EN ISO 4064	Norma sui contatori d’acqua	Precisione classe 2 (E2)
IP65 / IP68	Grado di protezione	VADTel-SENS: IP65, VADTel-WUSM-25: IP68
SELV	Bassissima tensione di sicurezza	Circuiti < 30 V DC, OVC II
AISI 316L	Acciaio inossidabile	Resistente alla corrosione, in alternativa 304

Dichiarazione di conformità UE per ogni prodotto. Conformità RAEE e piena tracciabilità dei prodotti.

Perché VAD

IoT industriale dal 1995: oltre 30 anni di esperienza e più di 12.890 nodi di misura idrici installati. Quattro sedi regionali coprono UE, MENA, Americhe e Asia.

Regione	Indirizzo	Contatti
Europa · sede centrale	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
Americhe	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Asia	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Contatti

Un ecosistema. Ogni rete idrica. Pieno controllo.

Prossimo passo – Workshop sull’ambito del pilota. 90 minuti · online o in sede · risultati: ambito e condizioni commerciali.
