Inteligentné meranie vody – priemyselné IoT riešenie

VAD Water Metering Solution – priemyselný IoT pre vodárenské spoločnosti. Ultrazvukové inteligentné vodomery, snímače tlaku, diaľkové ovládanie armatúr a Data Platform od jedného výrobcu z EÚ.

Riešenie pokrýva celý reťazec od snímačov v teréne cez riadiace jednotky v skriniach až po subsystém Data Platform, ktorý sa ďalej integruje so systémami SCADA. Navrhnuté a vyrobené v EÚ. Rovnaká architektúra sa uplatňuje vo vodárenstve, plynárenstve, teplárenstve aj v priemysle.

Prečo je to dôležité

Distribúciu vody dnes pretvárajú tri faktory. Podiel nefakturovanej vody (NRW) naďalej rastie: európske vodárenské spoločnosti strácajú až 26% upravenej vody skôr, než sa dostane k odberateľovi (EurEau). Distribučné siete starnú – priemerný vek potrubí verejných vodovodov presahuje 40 rokov a veľká časť z nich bola uložená v 70. a 80. rokoch minulého storočia. Regulácia EÚ sa sprísňuje: smernica (EÚ) 2020/2184 o kvalite vody určenej na ľudskú spotrebu zavádza od roku 2027 nové povinnosti monitorovania, prísnejšiu kontrolu znečisťujúcich látok a častejšie digitálne vykazovanie. Trh inteligentných riešení pre vodárenstvo v EÚ má podľa prognóz dosiahnuť do roku 2028 hodnotu 4,7 mld. € (CAGR 12,3%, MarketsAndMarkets).

Problém

Vodárenské spoločnosti prevádzkujú siete naslepo: manuálne odpočty, neodhalené úniky, žiadne údaje o tlaku, žiadna auditná stopa.

Prevádzkovatelia čelia trom problémom naraz. Fyzické straty v starnúcich potrubiach stoja siete v EÚ každý rok 9,1 mld. € a väčšina únikov trvá mesiace, kým si ich niekto všimne. Vo väčšine vodárenských spoločností strednej a východnej Európy sa vodomery stále odčítavajú manuálne raz až dvakrát ročne – faktúry vychádzajú z odhadov, anomálie zostávajú neodhalené a prevádzkovatelia nemajú prehľad v reálnom čase. V EÚ 85% mestských sietí funguje úplne bez monitorovania tlaku či prietoku v reálnom čase, takže o výjazdoch sa rozhoduje podľa sťažností odberateľov, a nie podľa telemetrie.

Cieľový stav

Od reaktívneho riešenia havárií k riadeniu vodárenskej prevádzky na základe údajov – hodinová telemetria, upozornenia v priebehu minút a úplná auditná stopa v súlade s predpismi EÚ.

VAD mení reaktívne riadenie vodárenskej spoločnosti na prevádzku riadenú údajmi. Ročné manuálne odpočty nahradí hodinová telemetria s fakturačne použiteľnými údajmi. Namiesto únikov odhalených po týždňoch či mesiacoch prichádzajú do niekoľkých minút upozornenia s polohou na mape. Chýbajúce údaje o tlaku a prietoku nahradí monitorovanie v reálnom čase v každej hydraulicky uzavretej meranej oblasti (DMA, District Metered Area). Namiesto chýbajúcej auditnej stopy vzniká úplný digitálny záznam v súlade s predpismi EÚ.

Architektúra riešenia

Jeden ekosystém: inteligentné zariadenia, IoT konektivita a Data Platform – ucelené riešenie od jedného dodávateľa.

IIoT Ekosystém má tri vrstvy. Vrstvu inteligentných zariadení tvoria snímač tlaku a teploty VADTel-SENS, ultrazvukový vodomer VADTel-WUSM-25 a riadiaca jednotka VADTel-ValveLink na DIN lištu. Konektivitu zabezpečujú GPRS, NB-IoT a LoRaWAN. Data Platform má na starosti analytiku, upozornenia a ovládanie armatúr. Údaje prúdia zo snímača cez NB-IoT alebo GPRS do platformy a odtiaľ ďalej do dashboardov a rozhraní API.

Zariadenia na inteligentné meranie vody

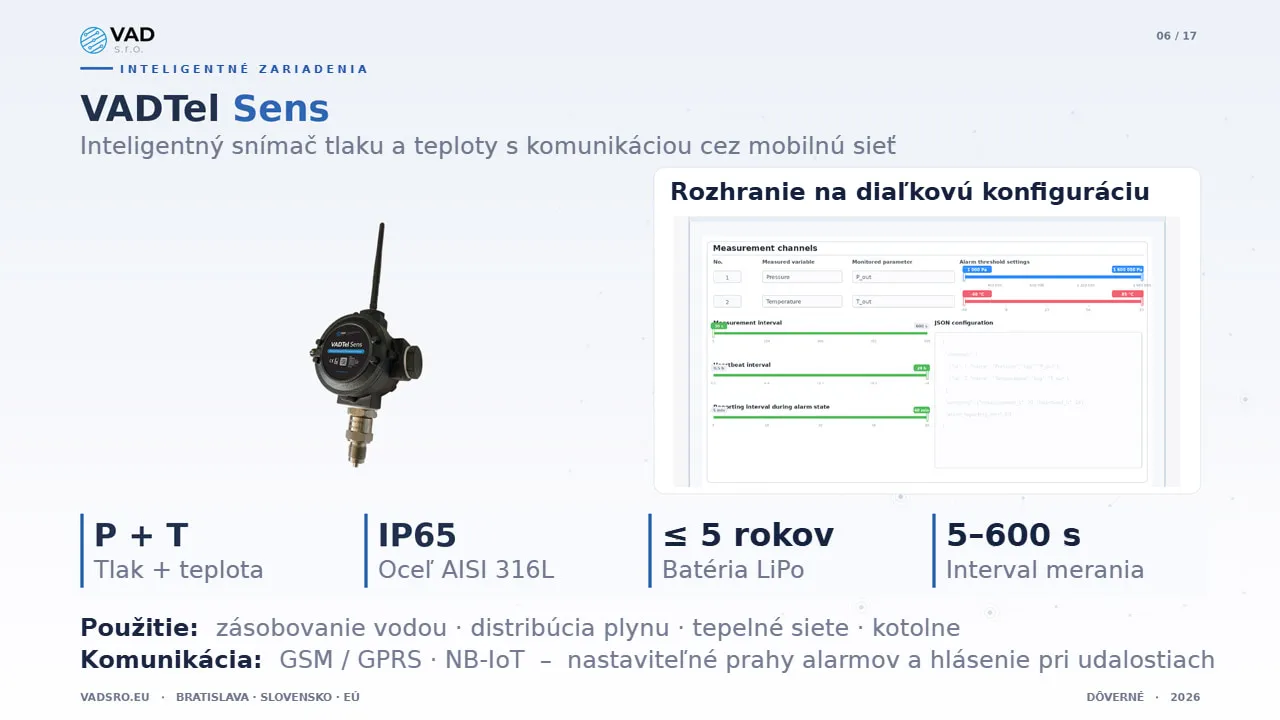

VADTel-SENS

Snímač tlaku a teploty s komunikáciou cez mobilnú sieť na inštaláciu v teréne. Jednodielne puzdro z nehrdzavejúcej ocele AISI 316L s krytím IP65 a vstavaná batéria LiPo na až päť rokov autonómnej prevádzky. Interval merania od 5 do 600 sekúnd. Komunikácia cez GSM, GPRS a NB-IoT, nastaviteľné prahy alarmov a hlásenie riadené udalosťami. Použitie: zásobovanie vodou, distribúcia plynu, tepelné siete a kotolne.

Parameter	Hodnota
Meranie	Tlak + teplota
Puzdro	IP65, oceľ AISI 316L
Batéria	LiPo, až 5 rokov
Interval	5–600 sekúnd
Komunikácia	GSM / GPRS / NB-IoT

VADTel-WUSM-25

Ultrazvukový inteligentný vodomer pre domácnosti a komerčné odbery. DN 25, parametre MAP 16 / T50, ponorné puzdro s krytím IP68. Certifikovaný podľa MID a normy EN ISO 4064, trieda presnosti 2 (E2), vyrobený v EÚ. Napájanie z batérie 3,0 V DC s dlhou životnosťou. Integrácia so subsystémom Data Platform umožňuje analytiku v reálnom čase, prístup k archívu a históriu komunikačných relácií.

Parameter	Hodnota
Menovitá svetlosť	DN 25
Krytie	IP68, ponorné
Napájanie	batéria 3,0 V DC s dlhou životnosťou
Certifikácia	MID, EN ISO 4064
Presnosť	trieda 2 (E2)

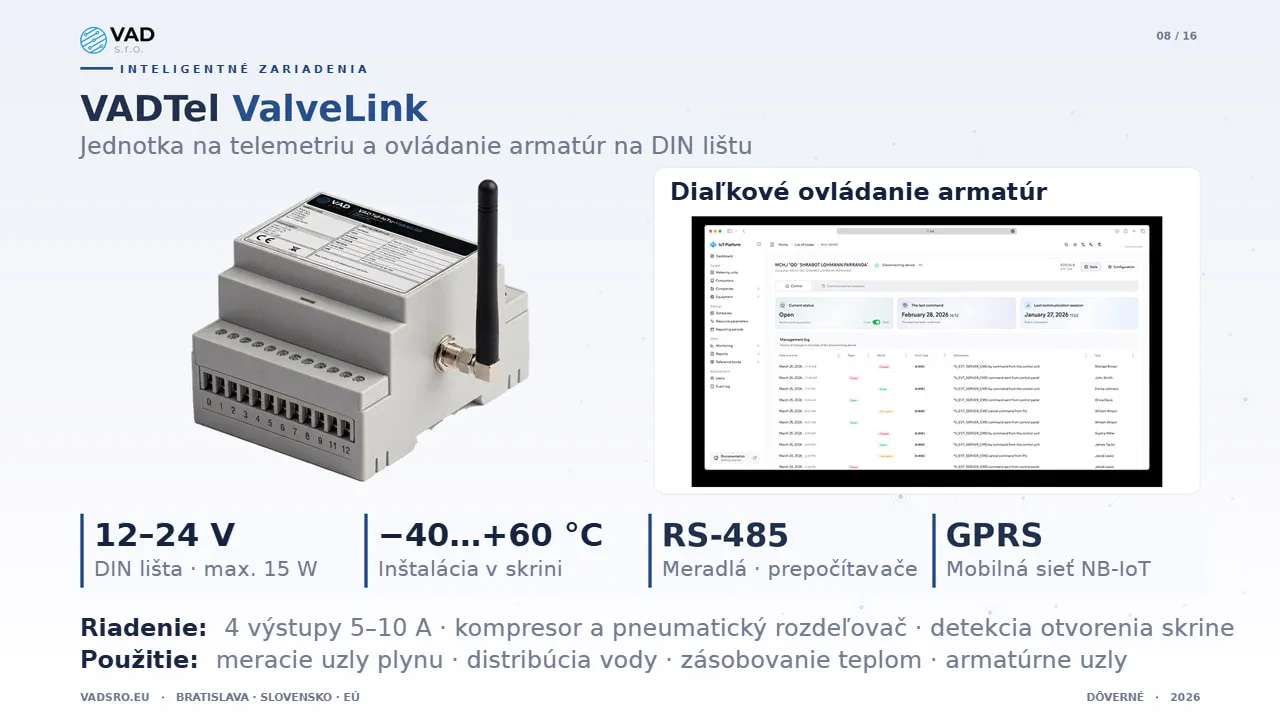

VADTel-ValveLink

Jednotka na telemetriu a ovládanie armatúr na DIN lištu, určená na inštaláciu v skriniach. Napájanie 12–24 V DC, príkon do 15 W, prevádzková teplota −40 až +60 °C. Galvanicky oddelené rozhranie RS-485 pre meradlá a prepočítavače množstva plynu, mobilná komunikácia GPRS a NB-IoT, štyri výstupy 5–10 A na ovládanie kompresora a pneumatického rozdeľovača a vstup na detekciu neoprávneného otvorenia skrine. Použitie: meracie uzly plynu, distribúcia vody, centralizované zásobovanie teplom a vzdialené armatúrne uzly.

Parameter	Hodnota
Napájanie	12–24 V DC, max. 15 W
Teplota	−40 až +60 °C
Rozhranie pre meradlá	RS-485, galvanicky oddelené
Mobilná sieť	GPRS / NB-IoT
Výstupy	4 (5–10 A)

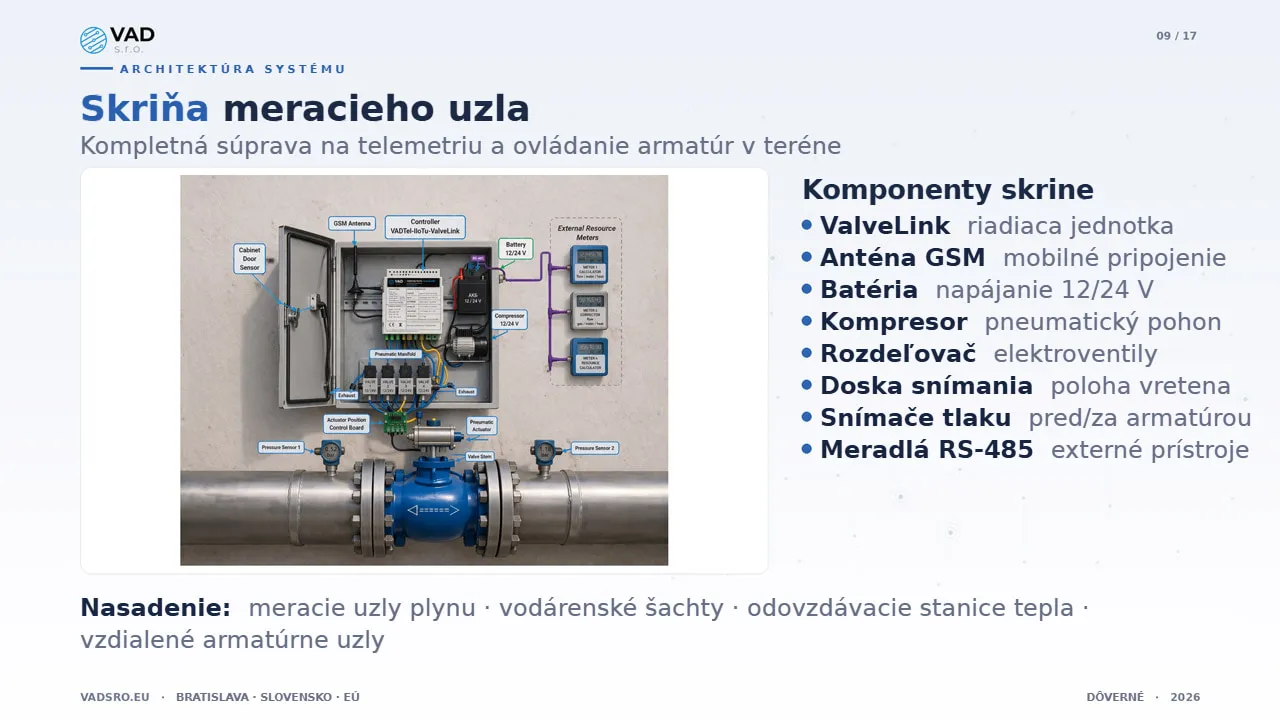

Zostava meracieho uzla

Kompletná súprava na telemetriu a ovládanie armatúr v teréne – všetky komponenty potrebné na diaľkové meranie vody a ovládanie armatúr v jednej skrini.

Súprava obsahuje riadiacu jednotku VADTel-ValveLink, anténu GSM na mobilné pripojenie, batériové napájanie 12/24 V, pneumatický kompresor, blok elektromagnetických ventilov, dosku snímania polohy vretena pohonu, snímače tlaku pred armatúrou a za ňou a externé meradlá s rozhraním RS-485. Typické miesta nasadenia sú vodárenské šachty, oblastné body redukcie tlaku, odovzdávacie stanice tepla, uzly distribučnej siete plynu a vzdialené armatúrne uzly.

Data Platform v cloude pre vodárenstvo

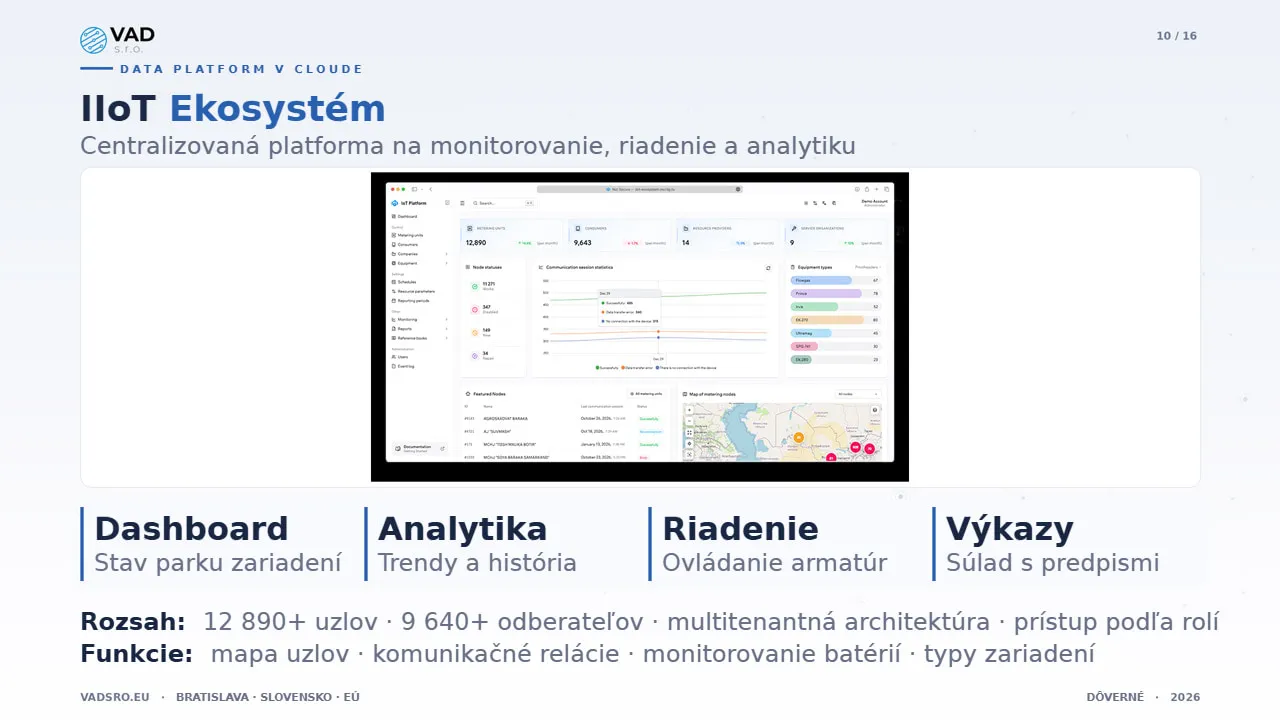

Data Platform

Data Platform je cloudový subsystém IIoT Ekosystému – jednotné prostredie na monitorovanie, riadenie a analytiku celého nasadeného parku zariadení. V súčasnosti spravuje viac ako 12 890 meracích uzlov a vyše 9 640 odberateľov; má multitenantnú architektúru s riadením prístupu na základe rolí. Štyri hlavné piliere: dashboard stavu parku zariadení, analýza trendov a historické údaje, ovládanie armatúr a výkazy o súlade s predpismi.

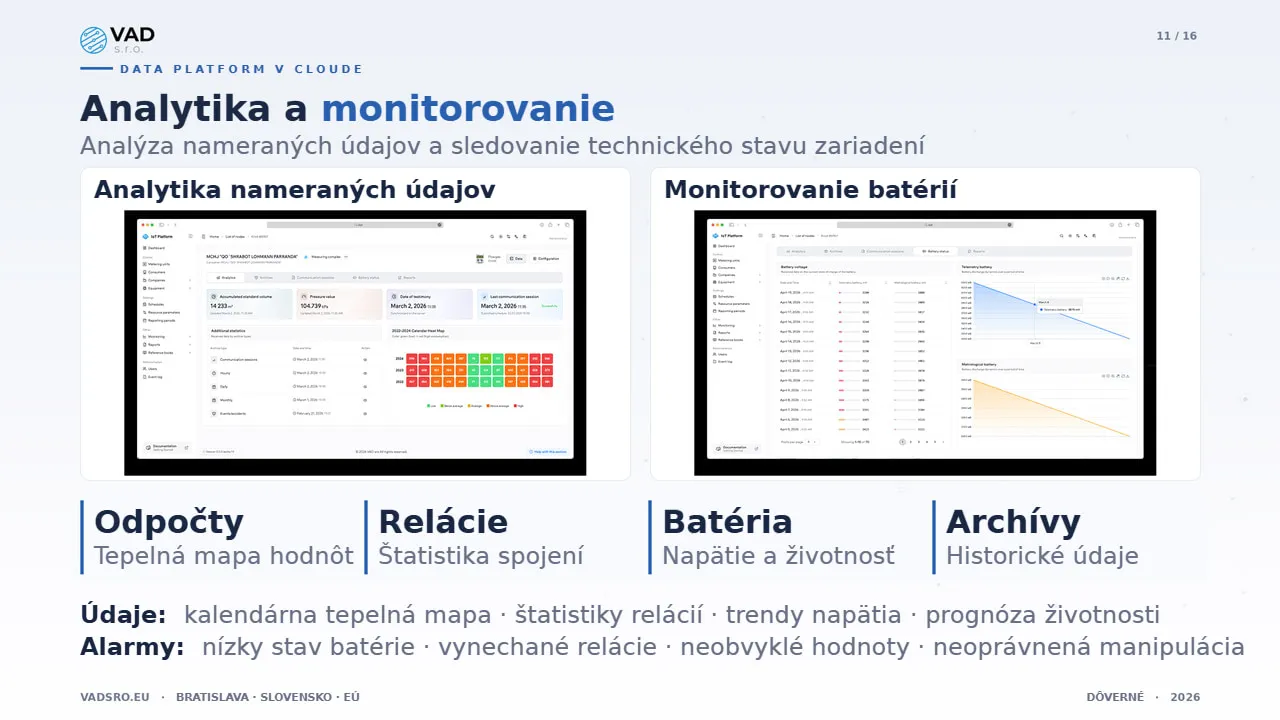

Analytika a monitorovanie

Platforma spája analýzu nameraných údajov a sledovanie technického stavu zariadení v jednom zobrazení: kalendárne tepelné mapy nameraných hodnôt, štatistiky komunikačných relácií, monitorovanie napätia batérií s prognózou životnosti a archívy historických údajov. Konfigurovateľné upozornenia pokrývajú nízky stav batérie, vynechané relácie, neobvyklé namerané hodnoty a neoprávnenú manipuláciu.

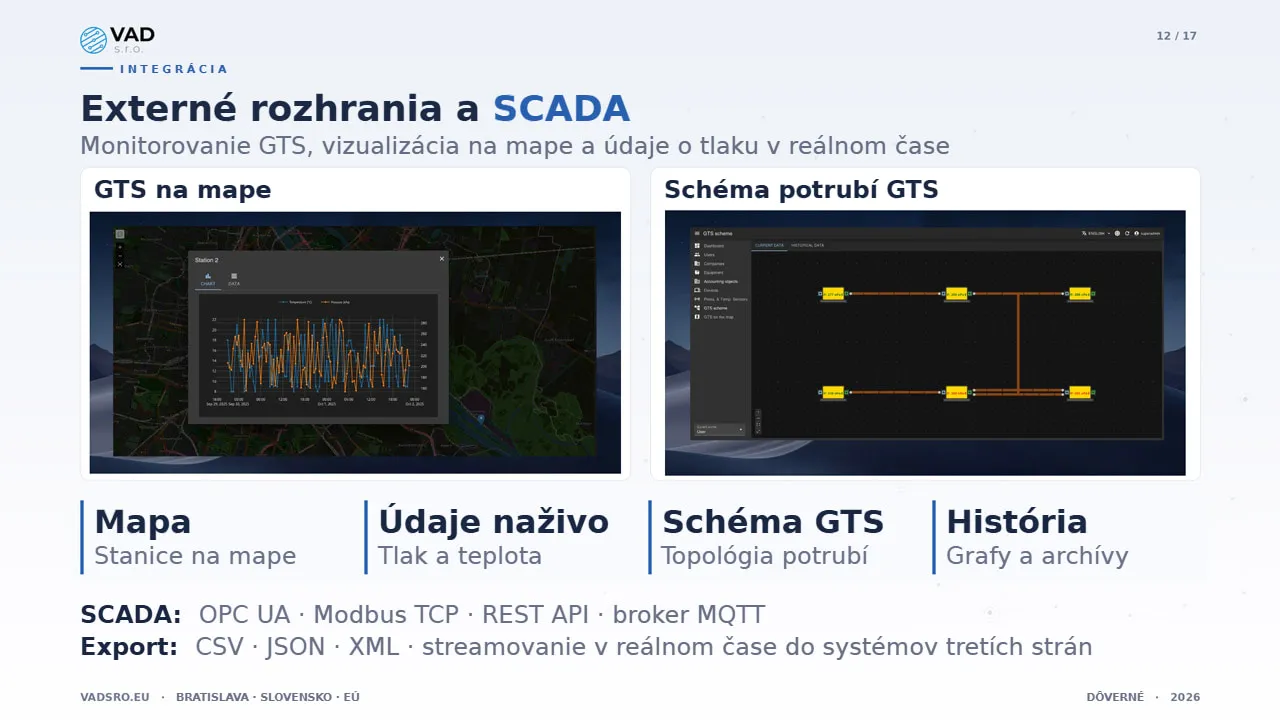

Externé rozhrania a SCADA

Platforma sa integruje s externými systémami SCADA na monitorovanie prepravnej siete plynu (GTS), vizualizáciu na mape a údaje o tlaku v reálnom čase. Mapové zobrazenie GTS ukazuje stanice na geografickej mape s grafmi teploty a tlaku v reálnom čase. Schéma potrubí GTS zobrazuje topológiu siete s aktuálnymi hodnotami tlaku v každom uzle. Na integráciu slúžia protokoly OPC UA, Modbus TCP, REST API a MQTT. Platforma exportuje údaje vo formátoch CSV, JSON a XML a v reálnom čase ich streamuje do systémov tretích strán.

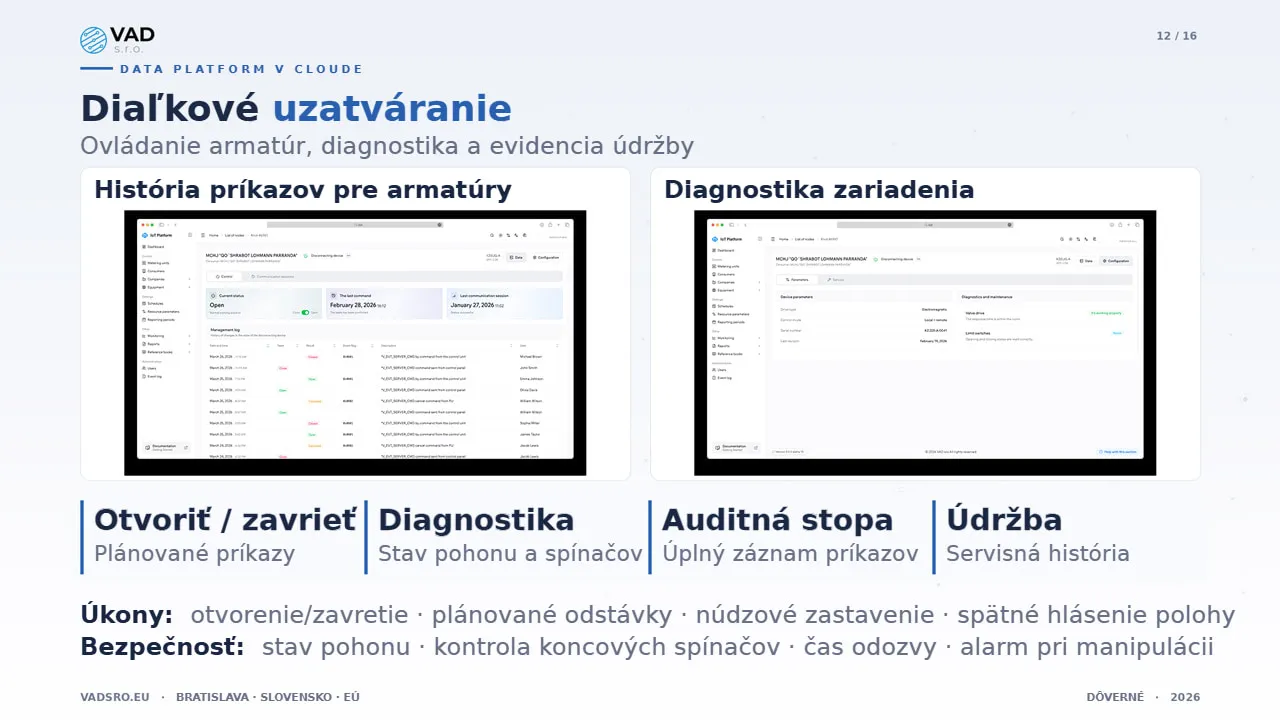

Diaľkové uzatváranie

Platforma poskytuje diaľkové ovládanie armatúr s diagnostikou a evidenciou údržby. Operátori vydávajú príkazy na otvorenie a zatvorenie, plánujú odstávky, spúšťajú núdzové zastavenie a v reálnom čase sledujú spätné hlásenie polohy. Diagnostický modul sleduje stav pohonu armatúry, stav koncových spínačov a čas odozvy. Úplná auditná stopa zaznamenáva každý príkaz s časovou pečiatkou, výsledkom a zdrojom. Servisná história eviduje každý zásah údržby s dátumom, opisom prác a vykonávateľom.

Oblasti použitia

IIoT Ekosystém obsluhuje z jednej platformy štyri odvetvia.

Meranie plynu – prepočítavače množstva plynu, diaľkovo ovládané uzatváracie armatúry, telemetria v skriniach, upozornenia na úniky a neoprávnenú manipuláciu.

Zásobovanie vodou – ultrazvukové vodomery, monitorovanie tlaku, analýza spotreby, detekcia strát.

Centralizované zásobovanie teplom – kalorimetrické počítadlá, riadenie armatúrnych uzlov, telemetria odovzdávacích staníc tepla, sledovanie teplôt.

Priemysel – hydraulické systémy, pneumatické siete, snímače v kotolniach, riadenie kompresorov.

Normy a súlad s predpismi

Všetky produkty VAD sú navrhnuté a vyrobené v EÚ.

Norma / predpis	Oblasť	Podrobnosti
CE	Zhoda s požiadavkami EÚ	Označenie výrobkov pre trh EÚ
MID	Smernica o meradlách	Posúdenie zhody pre fakturačné meranie podľa smernice 2014/32/EÚ
EN ISO 4064	Norma pre vodomery	Trieda presnosti 2 (E2)
IP65 / IP68	Stupeň ochrany krytom	VADTel-SENS: IP65, VADTel-WUSM-25: IP68
SELV	Bezpečné malé napätie	Obvody < 30 V DC, OVC II
AISI 316L	Nehrdzavejúca oceľ	Odolná proti korózii, alternatívne 304

EÚ vyhlásenie o zhode pre každý výrobok. Súlad so smernicou WEEE a úplná vysledovateľnosť výrobkov.

Prečo VAD

Vývoj priemyselného IoT od roku 1995 – viac ako 30 rokov skúseností a vyše 12 890 nasadených meracích uzlov vo vodárenstve. Štyri regionálne kancelárie pokrývajú EÚ, MENA, Severnú a Južnú Ameriku a Áziu.

Región	Adresa	Kontakt
Európa · centrála	Konventná 6, 811 03 Bratislava, Slovensko	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
Severná a Južná Amerika	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Ázia	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Kontakt

Jeden ekosystém. Každá vodovodná sieť. Plná kontrola.

Ďalší krok – Workshop o rozsahu pilotu. 90 minút · online alebo osobne · výstupy: rozsah a obchodné podmienky.
