Suvni aqlli hisobga olish – sanoat IoT yechimi

VAD Water Metering Solution – suv taʼminoti korxonalari uchun sanoat IoT yechimi. Ultratovushli aqlli hisoblagichlar, bosim sensorlari, kranlarni masofadan boshqarish va Data Platform – YeIdagi bitta ishlab chiqaruvchidan.

Yechim dala sensorlaridan shkafdagi kontrollerlar orqali Data Platform quyi tizimigacha boʻlgan butun zanjirni qamrab oladi, server tomonida esa SCADA bilan integratsiyalanadi. YeIda loyihalangan va ishlab chiqarilgan. Xuddi shu arxitektura suv, gaz, issiqlik taʼminoti va sanoat obyektlarida qoʻllaniladi.

Bu nima uchun muhim

Suv taqsimlash sohasini uchta omil oʻzgartirmoqda. Birinchidan, daromad keltirmaydigan suv (NRW, Non-Revenue Water) ulushi oʻsishda davom etmoqda: Yevropa kommunal korxonalari tozalangan suvning 26% gachasini isteʼmolchiga yetib bormasdan yoʻqotadi (EurEau). Ikkinchidan, taqsimlash tarmoqlari eskirmoqda – shahar tizimlaridagi quvurlarning oʻrtacha yoshi 40 yildan oshadi, ularning katta qismi 1970–80-yillarda yotqizilgan. Uchinchidan, YeI talablari kuchaymoqda: (YeI) 2020/2184-sonli ichimlik suvi direktivasi 2027-yildan boshlab yangi monitoring majburiyatlarini, ifloslantiruvchi moddalarni qatʼiyroq nazorat qilishni va raqamli hisobotni tez-tezroq berishni joriy etadi. YeIdagi aqlli suv xoʻjaligi (smart water) bozori 2028-yilga borib 4,7 mlrd yevroga yetishi kutilmoqda (CAGR 12,3%, MarketsAndMarkets).

Muammo

Kommunal korxonalar tarmoq holatini koʻrmasdan ishlaydi: koʻrsatkichlar qoʻlda olinadi, sizib chiqishlar aniqlanmaydi, bosim maʼlumotlari yoʻq, audit jurnali umuman yoʻq.

Operatorlar bir vaqtning oʻzida uchta muammoga duch keladi. Eskirgan quvurlardagi jismoniy yoʻqotishlar YeI tarmoqlariga har yili 9,1 mlrd yevroga tushadi, aksariyat sizib chiqishlar esa kimdir sezgunicha oylab davom etadi. Markaziy va Sharqiy Yevropadagi aksariyat kommunal korxonalarda hisoblagich koʻrsatkichlari hanuz yiliga bir-ikki marta qoʻlda olinadi – hisob-varaqlar taxminiy hisob-kitoblarga asoslanadi, anomaliyalar aniqlanmaydi, operatorlarda real vaqt rejimidagi kuzatuv yoʻq. YeI miqyosida shahar tarmoqlarining 85 foizi bosim yoki sarfni real vaqt rejimida umuman monitoring qilmasdan ishlaydi, shu sababli dispetcherlik qarorlari telemetriyaga emas, isteʼmolchilar shikoyatlariga qarab qabul qilinadi.

Kutilayotgan natija

«Yongʻin oʻchirish» rejimidagi reaktiv ishdan maʼlumotlarga asoslangan suv xoʻjaligi boshqaruviga: soatbay telemetriya, daqiqalar ichida ogohlantirish, YeI talablariga mos toʻliq audit jurnali.

VAD kommunal korxonani reaktiv boshqaruvdan maʼlumotlarga asoslangan ishga oʻtkazadi. Yiliga bir marta qoʻlda olinadigan koʻrsatkichlar oʻrnini hisob-kitob darajasidagi maʼlumotlarni beradigan soatbay telemetriya egallaydi. Haftalar yoki oylar oʻtib aniqlanadigan sizib chiqishlar oʻrniga daqiqalar ichida xaritada joylashuvi koʻrsatilgan ogohlantirishlar keladi. Bosim va sarf maʼlumotlarining yetishmasligi har bir hisobga olish zonasi (DMA, District Metered Area) boʻyicha jonli monitoring bilan bartaraf etiladi. Audit jurnali yoʻqligi muammosini YeI talablariga mos toʻliq raqamli qayd hal qiladi.

Yechim arxitekturasi

Yagona ekotizim: aqlli qurilmalar, IoT aloqasi va Data Platform – boshidan oxirigacha bitta yetkazib beruvchidan.

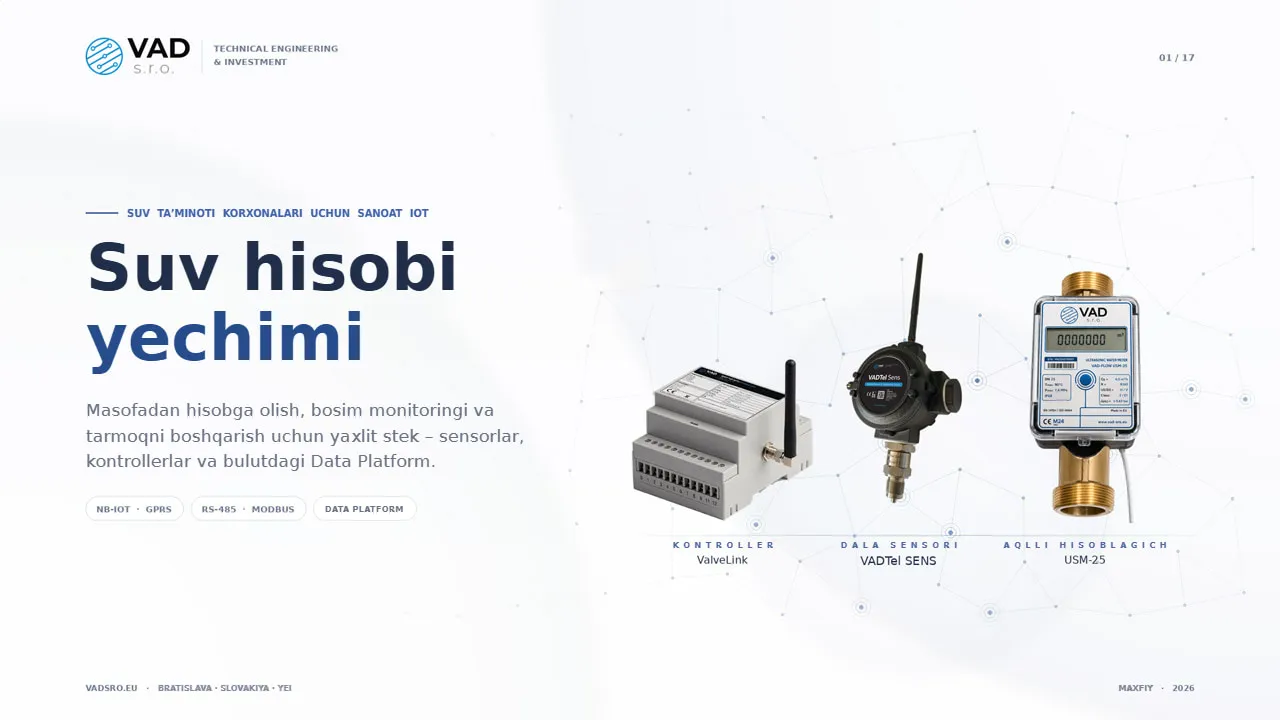

IIoT Ekotizimi uch qatlamdan iborat. Aqlli qurilmalar: VADTel-SENS bosim va harorat sensori, VADTel-WUSM-25 ultratovushli suv hisoblagichi va DIN-reykaga oʻrnatiladigan VADTel-ValveLink kontrolleri. Aloqa kanallari: GPRS, NB-IoT va LoRaWAN. Data Platform tahlil, ogohlantirishlar va kranlarni boshqarishni taʼminlaydi. Maʼlumotlar sensordan NB-IoT yoki GPRS orqali platformaga, undan esa boshqaruv panellari va APIlarga uzatiladi.

Suvni aqlli hisobga olish qurilmalari

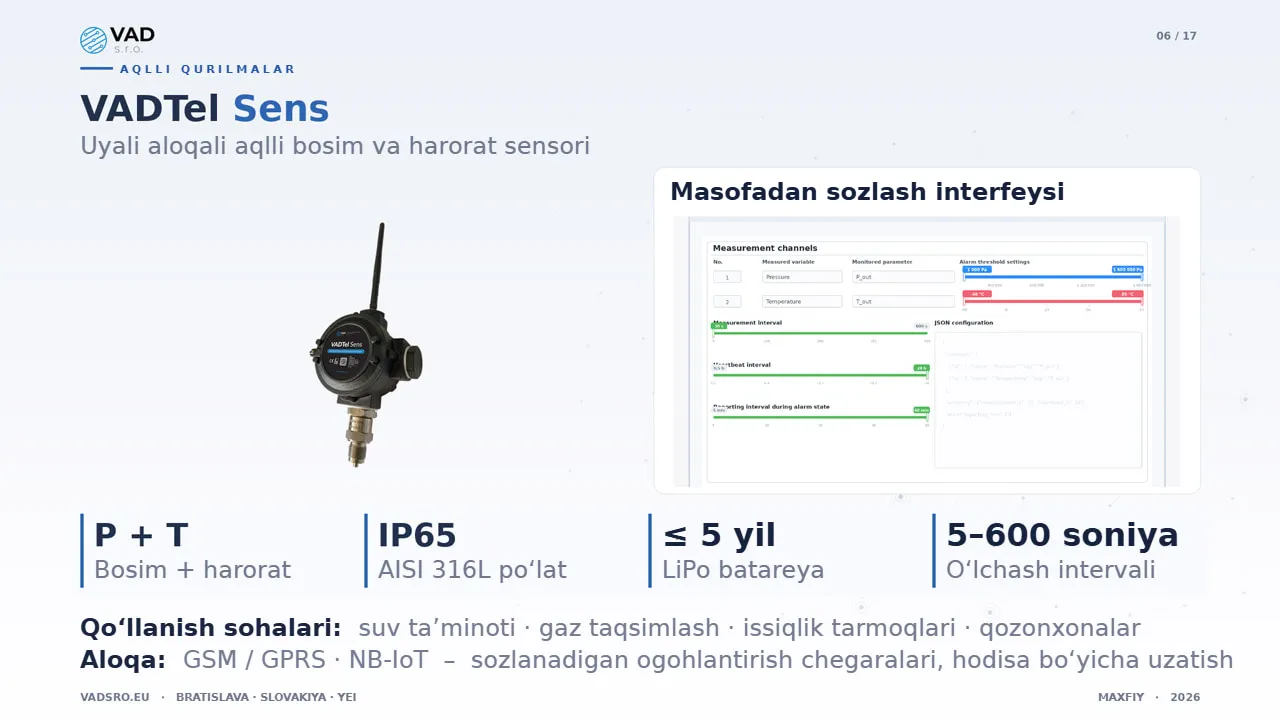

VADTel-SENS

Dalada oʻrnatish uchun uyali aloqali bosim va harorat sensori. Korpus yaxlit, AISI 316L zanglamaydigan poʻlatdan, himoya darajasi IP65; ichki LiPo batareya besh yilgacha avtonom ishlashni taʼminlaydi. Oʻlchash intervali – 5 dan 600 soniyagacha. Aloqa – GSM, GPRS va NB-IoT; ogohlantirish chegaralari sozlanadi, maʼlumotlar hodisa yuz berganda yuboriladi. Qoʻllanish sohalari: suv taʼminoti, gaz taqsimlash, issiqlik tarmoqlari va qozonxonalar.

Parametr	Qiymat
Oʻlchanadigan kattaliklar	Bosim + harorat
Korpus	IP65, AISI 316L poʻlat
Batareya	LiPo, 5 yilgacha
Oʻlchash intervali	5–600 soniya
Aloqa	GSM / GPRS / NB-IoT

VADTel-WUSM-25

Maishiy va tijorat isteʼmolchilari uchun ultratovushli aqlli suv hisoblagichi. DN 25, MAP 16 / T50, suvga choʻktirishga chidamli IP68 korpus. EN ISO 4064 boʻyicha aniqlik sinfi 2 (E2) uchun MID sertifikatiga ega, YeIda ishlab chiqarilgan. 3,0 V DC uzoq muddatli batareyadan quvvatlanadi. Real vaqt rejimidagi tahlil, arxivga kirish va seanslar tarixi uchun Data Platform bilan integratsiyalangan.

Parametr	Qiymat
Nominal diametr	DN 25
Himoya	IP68, suvga choʻktirishga chidamli
Quvvat manbai	3,0 V DC uzoq muddatli batareya
Sertifikatlash	MID, EN ISO 4064
Aniqlik	2-sinf (E2)

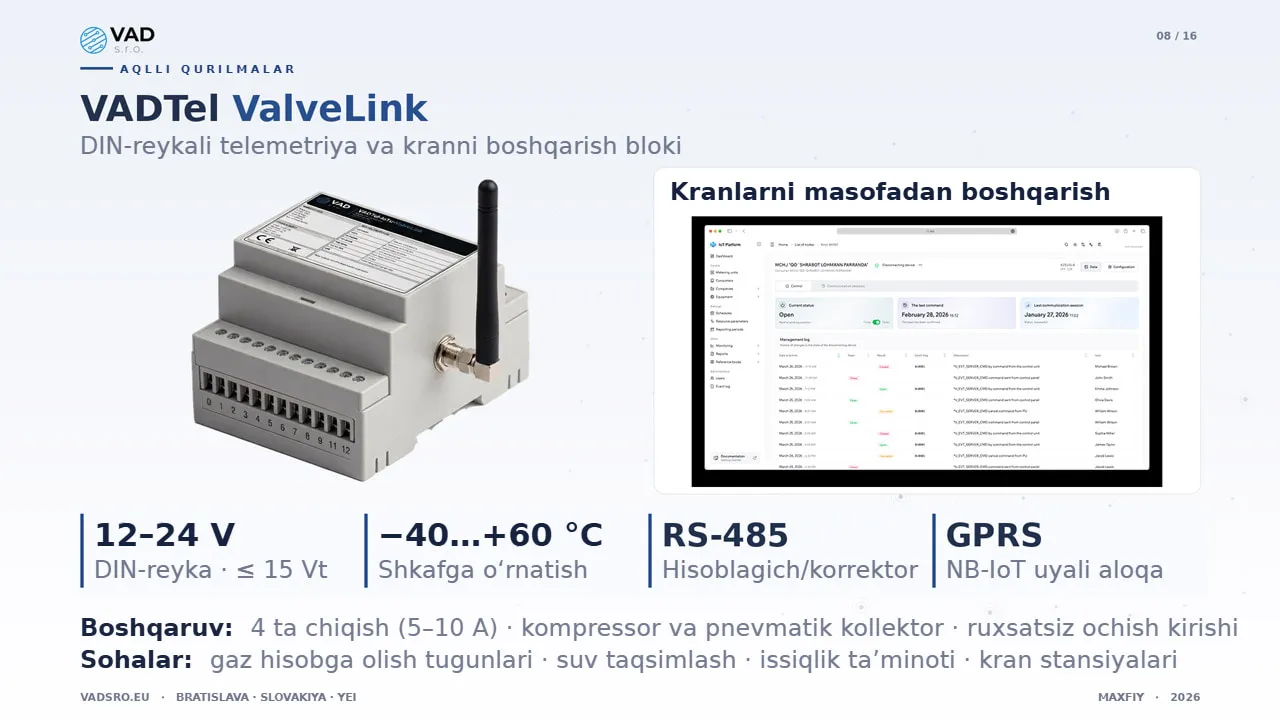

VADTel-ValveLink

Shkafga oʻrnatish uchun DIN-reykali telemetriya va kranni boshqarish bloki. Taʼminot kuchlanishi 12–24 V DC, isteʼmol quvvati 15 Vt gacha, ishchi harorat −40 dan +60 °C gacha. Hisoblagichlar va korrektorlar uchun izolyatsiyalangan RS-485 interfeysi, GPRS va NB-IoT uyali aloqasi, kompressor va pnevmatik kollektorni boshqarish uchun toʻrtta 5–10 A chiqish, shkaf xavfsizligi uchun ruxsatsiz ochish signali kirishi. Qoʻllanish sohalari: gaz hisobga olish tugunlari, suv taqsimlash, markazlashgan issiqlik taʼminoti va uzoqdagi kran stansiyalari.

Parametr	Qiymat
Quvvat manbai	12–24 V DC, maks. 15 Vt
Harorat	−40 dan +60 °C gacha
Hisobga olish interfeysi	RS-485, izolyatsiyalangan
Uyali aloqa	GPRS / NB-IoT
Chiqishlar	4 (5–10 A)

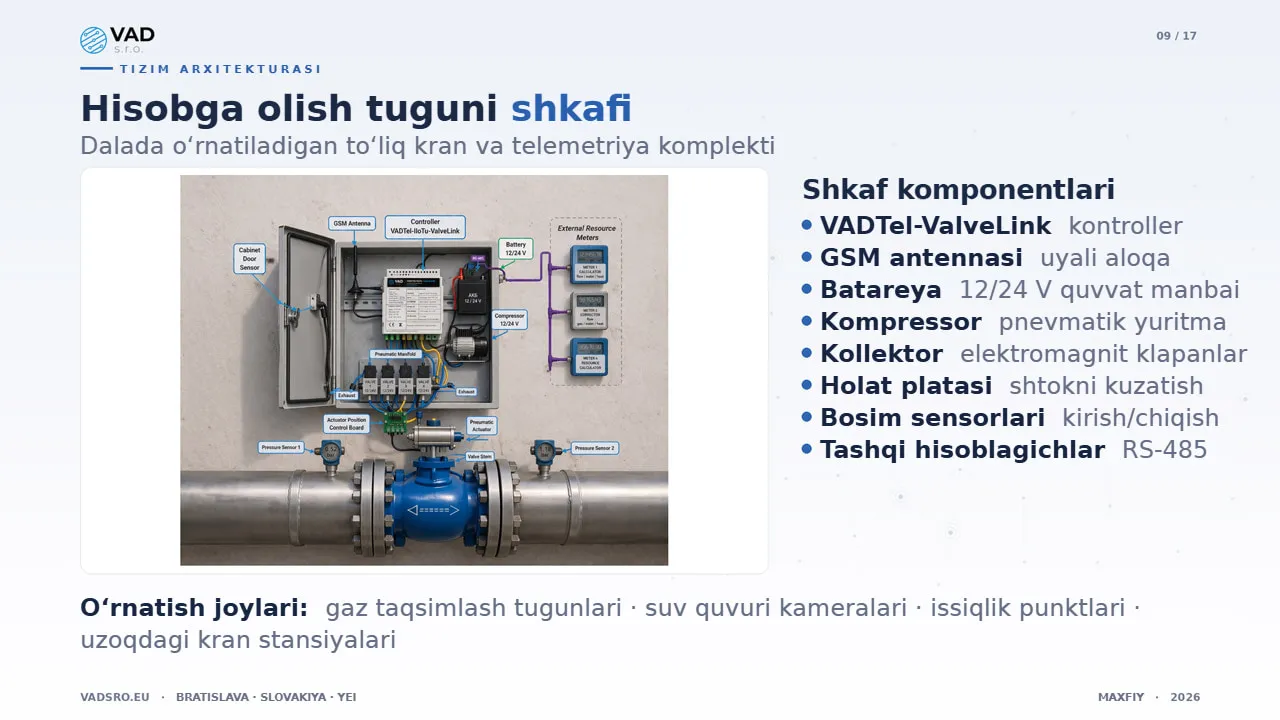

Hisobga olish tuguni jamlanmasi

Dalada oʻrnatiladigan toʻliq kran va telemetriya komplekti – suvni masofadan hisobga olish va kranlarni boshqarish uchun zarur barcha komponentlar bitta shkafda.

Komplekt tarkibi: VADTel-ValveLink kontrolleri, uyali aloqa kanali uchun GSM antennasi, 12/24 V batareyali quvvat manbai, pnevmatik kompressor, elektromagnit klapanlar kollektori, shtok holatini aniqlaydigan yuritma holati platasi, kran oldidan va undan keyin oʻrnatiladigan bosim sensorlari hamda RS-485 interfeysli tashqi hisobga olish asboblari. Odatiy oʻrnatish joylari: suv quvuri kameralari, tumanlardagi bosimni pasaytirish punktlari, issiqlik punktlari, gaz taqsimlash tugunlari va uzoqdagi kran stansiyalari.

Suv taʼminoti korxonalari uchun bulutdagi Data Platform

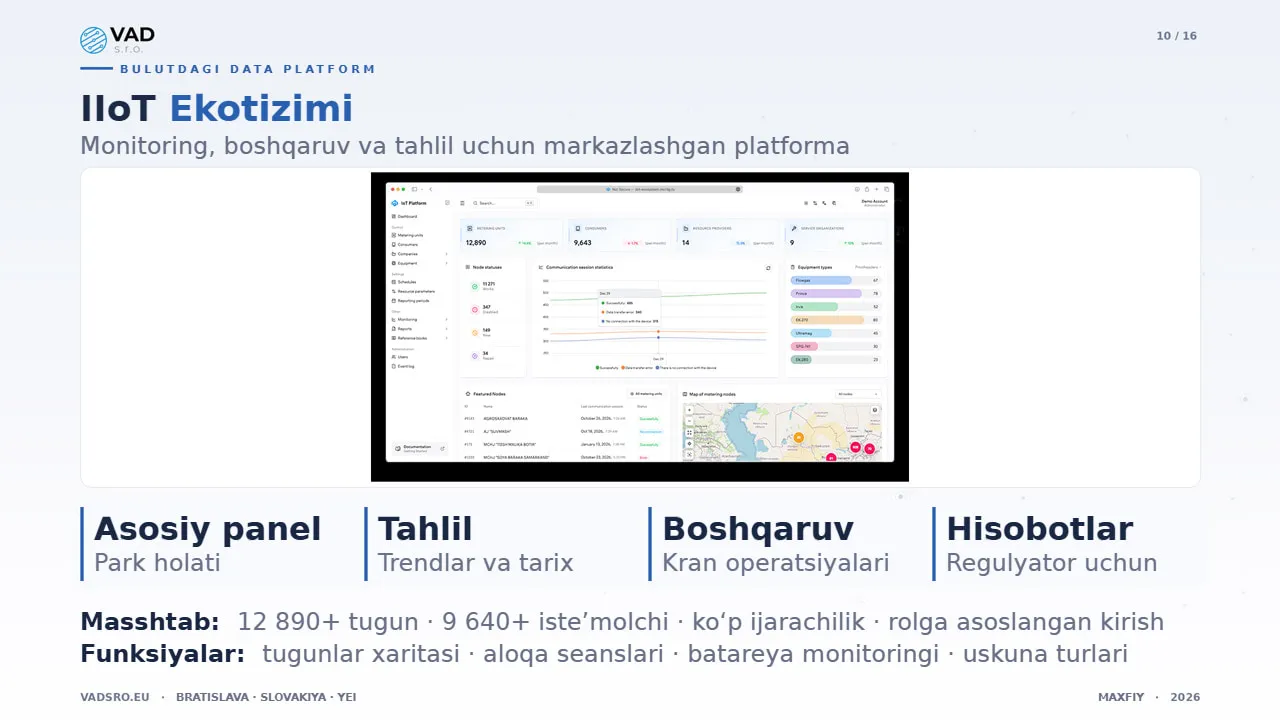

Data Platform

Data Platform – IIoT Ekotizimining bulutli quyi tizimi: joriy etilgan qurilmalar parki boʻyicha monitoring, boshqaruv va tahlil uchun yagona muhit. Hozirda platforma 12 890 dan ortiq hisobga olish tugunini boshqaradi va 9 640 dan ortiq isteʼmolchiga xizmat koʻrsatadi; u koʻp ijarachili (multi-tenant) arxitektura va rolga asoslangan kirish nazoratiga ega. Toʻrtta asosiy yoʻnalish: park holati paneli, trend tahlili va tarixiy maʼlumotlar, kran operatsiyalari hamda muvofiqlik hisobotlari.

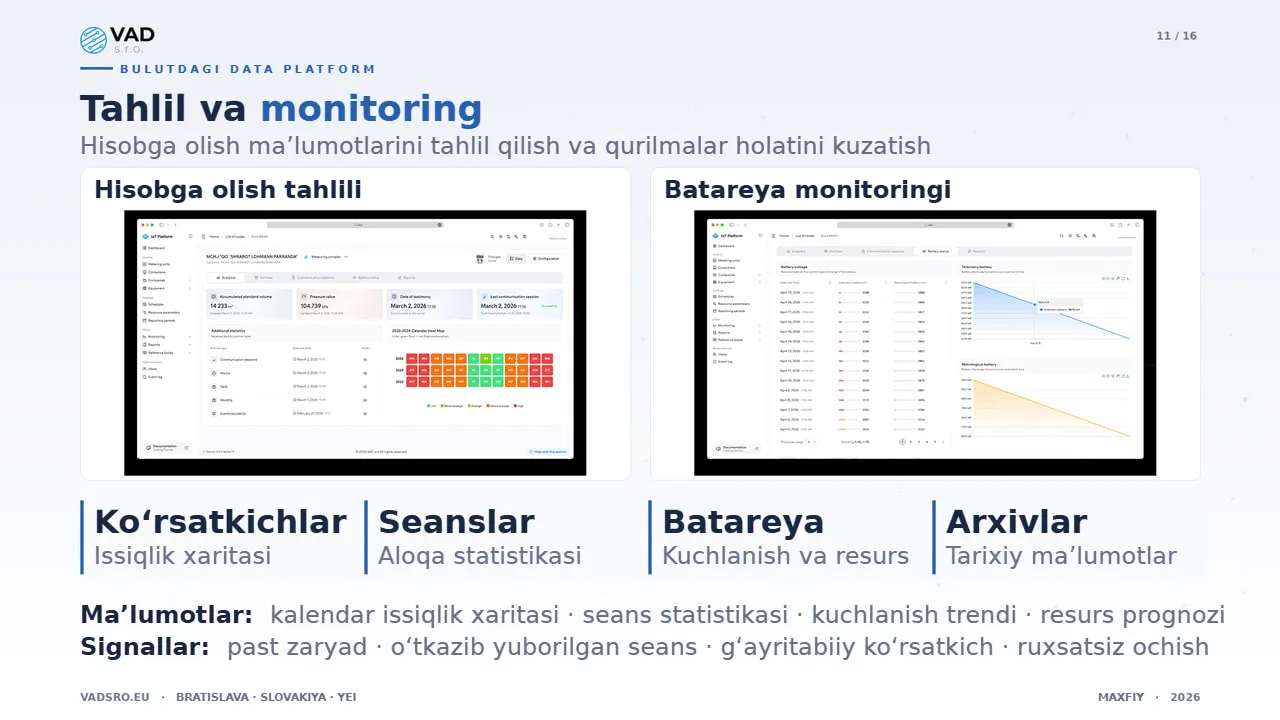

Tahlil va monitoring

Platforma hisobga olish maʼlumotlarini tahlil qilish va qurilmalar holatini kuzatishni bitta koʻrinishda birlashtiradi: hisoblagich koʻrsatkichlarining kalendar issiqlik xaritalari, aloqa seanslari statistikasi, xizmat muddati prognozi bilan batareya kuchlanishi monitoringi va tarixiy maʼlumotlar arxivlari. Sozlanadigan ogohlantirishlar batareya zaryadining pastligi, oʻtkazib yuborilgan seanslar, gʻayritabiiy koʻrsatkichlar va ruxsatsiz ochish hodisalarini qamrab oladi.

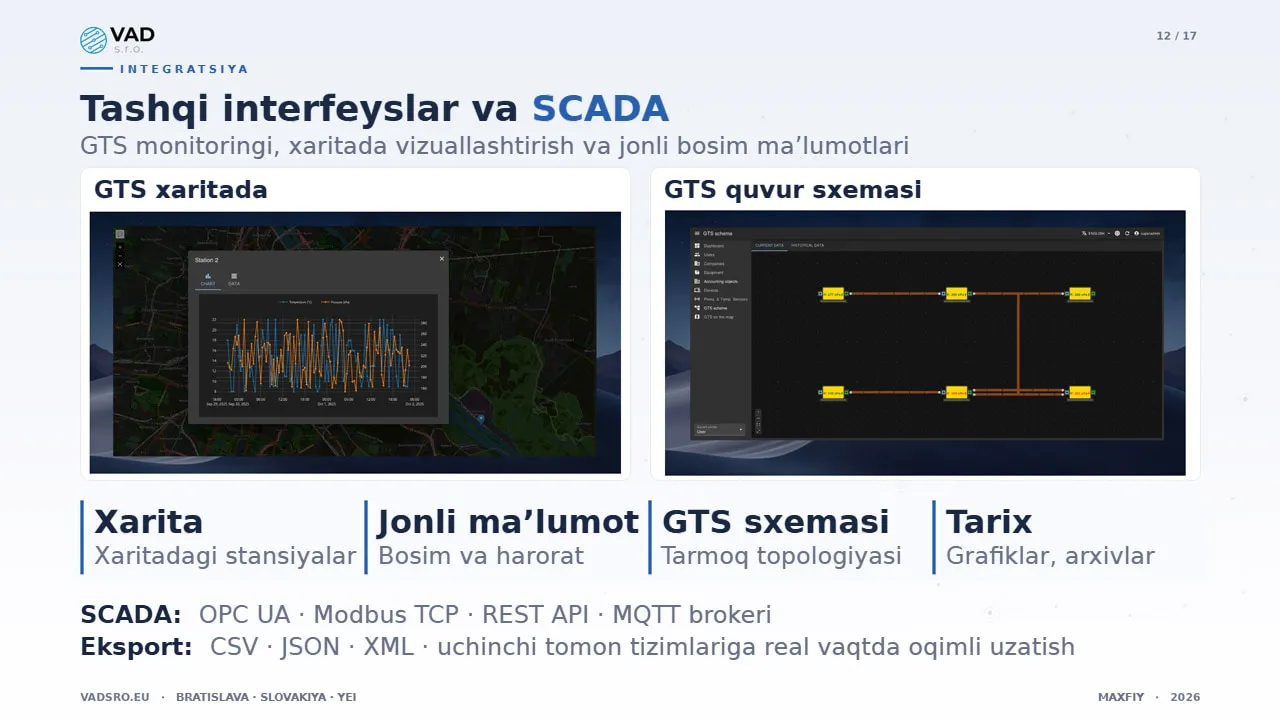

Tashqi interfeyslar va SCADA

Platforma gaz tashish tizimi (GTS) monitoringi, xaritada vizuallashtirish va jonli bosim maʼlumotlari uchun tashqi SCADA tizimlari bilan integratsiyalanadi. GTS xarita koʻrinishida stansiyalar harorat va bosimning real vaqtdagi grafiklari bilan birga geografik xaritada koʻrsatiladi. GTS quvur sxemasi tarmoq topologiyasini har bir tugundagi joriy bosim koʻrsatkichlari bilan aks ettiradi. Integratsiya protokollari: OPC UA, Modbus TCP, REST API va MQTT. Platforma maʼlumotlarni CSV, JSON va XML formatlarida eksport qiladi hamda uchinchi tomon tizimlariga real vaqt rejimida oqim tarzida uzatadi.

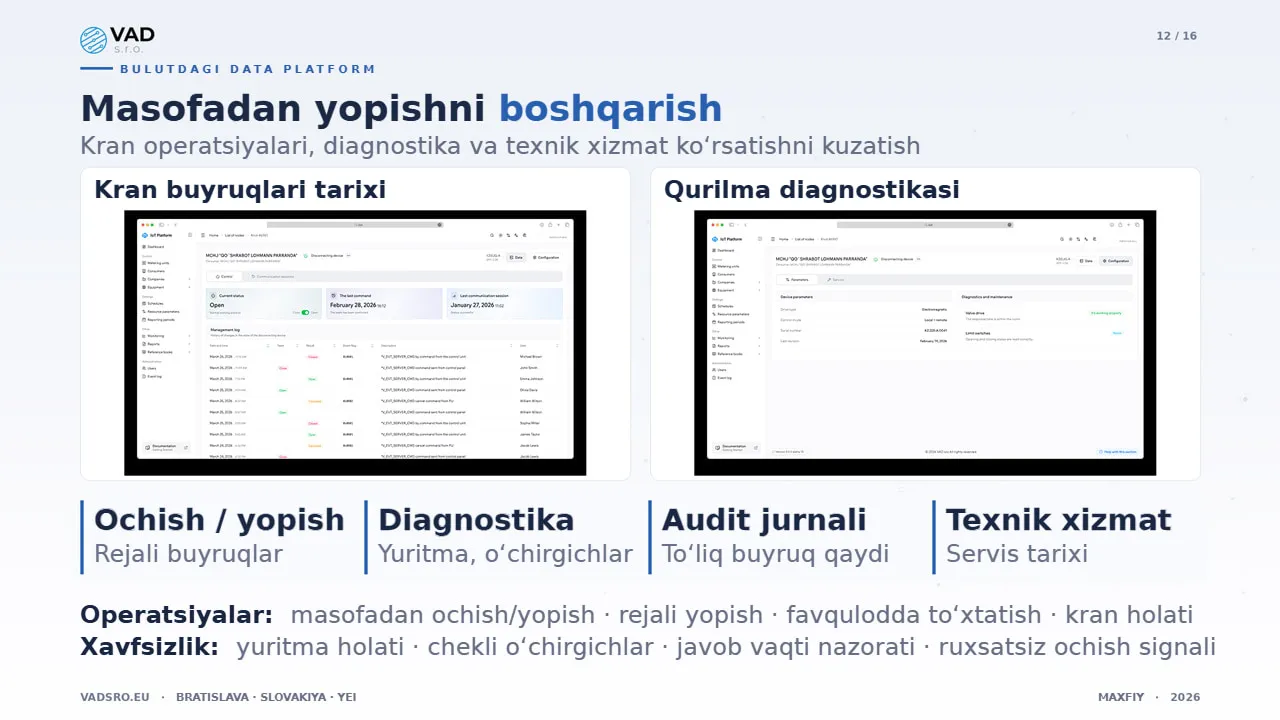

Masofadan yopishni boshqarish

Platforma kranlarni masofadan boshqarish, diagnostika va texnik xizmat koʻrsatishni kuzatish imkonini beradi. Operatorlar ochish va yopish buyruqlarini beradi, yopishlarni rejalashtiradi, favqulodda toʻxtatishni amalga oshiradi va holat boʻyicha teskari aloqani real vaqtda kuzatadi. Diagnostika moduli kran yuritmasining sozligini, chekli oʻchirgichlar holatini va javob vaqtini kuzatadi. Toʻliq audit jurnali har bir buyruqni vaqt belgisi, natijasi va manbai bilan qayd etadi. Servis tarixida har bir texnik xizmat koʻrsatish ishining sanasi, tavsifi va ijrochisi saqlanadi.

Qoʻllanish sohalari

IIoT Ekotizimi bitta platformadan kommunal xoʻjalikning toʻrt sohasiga xizmat koʻrsatadi.

Gazni hisobga olish – gaz hajmi korrektorlari, masofadan boshqariladigan berkitish kranlari, shkaf telemetriyasi, sizib chiqish va ruxsatsiz ochish haqida ogohlantirishlar.

Suv taʼminoti – ultratovushli hisoblagichlar, bosim monitoringi, isteʼmol tahlili, yoʻqotishlarni aniqlash.

Markazlashgan issiqlik taʼminoti – issiqlik hisoblovchilari, kran stansiyalarini boshqarish, issiqlik punktlari telemetriyasi, haroratni kuzatish.

Sanoat – gidravlik tizimlar, pnevmatik tarmoqlar, qozonxona sensorlari, kompressorlarni boshqarish.

Standartlar va muvofiqlik

VADning barcha mahsulotlari YeIda loyihalanadi va ishlab chiqariladi.

Standart	Qoʻllanish sohasi	Tafsilot
CE	YeI talablariga muvofiqlik	YeI bozori uchun mahsulot markirovkasi
MID	Metrologiya direktivasi	2014/32/EU direktivasi boʻyicha tijorat hisobi uchun tasdiq
EN ISO 4064	Suv hisoblagichlari standarti	Aniqlik sinfi 2 (E2)
IP65 / IP68	Tashqi taʼsirlardan himoya darajasi	VADTel-SENS: IP65, VADTel-WUSM-25: IP68
SELV	Xavfsiz oʻta past kuchlanish	Zanjirlar < 30 V DC, OVC II
AISI 316L	Zanglamaydigan poʻlat	Korroziyaga chidamli, muqobili – 304

Har bir mahsulot uchun YeI muvofiqlik deklaratsiyasi. WEEE talablariga muvofiqlik va mahsulotning toʻliq kuzatuvchanligi.

Nima uchun VAD

1995-yildan beri sanoat IoT sohasidagi muhandislik – 30 yildan ortiq tajriba va joriy etilgan 12 890 dan ortiq suv hisobga olish tuguni. Toʻrtta mintaqaviy ofis YeI, MENA, Shimoliy va Janubiy Amerika hamda Osiyoni qamrab oladi.

Mintaqa	Manzil	Aloqa
Yevropa · bosh ofis	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
Shimoliy va Janubiy Amerika	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Osiyo	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Aloqa

Bitta ekotizim. Har qanday suv tarmogʻi. Toʻliq nazorat.

Keyingi qadam – Pilot koʻlami boʻyicha ishchi uchrashuv. 90 daqiqa · onlayn yoki joyida · natija: loyiha koʻlami va tijoriy shartlar.
