Gazni taqsimlash va hisobga olish uchun sanoat IoT

Gaz taqsimlash uchun toʻliq stekli sanoat IoT (IIoT): ATEX sensorlari, kontrollerlar, aqlli hisobga olish va AI mikroxizmatlariga ega Data Platform – YeIdagi bitta ishlab chiqaruvchidan.

VAD Gas IoT Solution YeI va MDH mamlakatlaridagi taqsimot tizimi operatorlari (DSO), uzatish tizimi operatorlari (TSO) va munitsipal gaz operatorlariga xizmat koʻrsatadi; 100 000 dan ortiq qurilma joriy etilgan. Har bir qatlam – sensorlar, kontrollerlar, aqlli hisoblagichlar va Data Platform – YeIda loyihalanadi va ishlab chiqariladi. Yechim ATEX Zone 1 sharoitida ishlash, (YeI) 2024/1787-sonli metan reglamenti talablariga muvofiqlik va kranni besh daqiqadan kam vaqtda masofadan yopish uchun moʻljallangan.

Bu nima uchun muhim

Gaz taqsimlash sohasini uchta omil oʻzgartirmoqda. Metan chiqindilarini tartibga solish kuchaymoqda: (YeI) 2024/1787-sonli metan reglamenti, Inflation Reduction Act doirasidagi AQShning Methane Emissions Reduction Program (MERP) dasturi va Oil & Gas Methane Partnership 2.0 (OGMP 2.0) tizimi operatorlardan chiqindilarni audit qilinadigan maʼlumotlar asosida oʻlchash, hisobot berish va kamaytirishni talab qiladi. Taqsimlash tarmoqlari eskirmoqda: Yevropa tarmoqlarining oʻrtacha yoshi 40 yildan oshgan, Markaziy va Sharqiy Yevropa kommunal korxonalarida tijorat yoʻqotishlari 5–8% ga yetadi. AT tizimlari tarqoq: kommunal korxonalarda turli yetkazib beruvchilarning oʻnlab oʻzaro bogʻlanmagan SCADA, hisobga olish va billing steklari ishlaydi – yagona ishonchli maʼlumot manbai ham, real vaqt rejimidagi boshqaruv ham yoʻq.

Muammo

Gaz korxonalari tarmoq holatini koʻrmasdan ishlaydi: 70 dan ortiq korrektor turi, koʻrsatkichlar qoʻlda olinadi, masofaviy boshqaruv ham, audit jurnali ham yoʻq.

Aksariyat gaz korxonalarida hisobga olish tugunlari tarqoq. YeI va MDH tarmoqlarida gaz hajmi korrektorlarining 70 dan ortiq turi ishlatiladi – Honeywell (jumladan Elster va RMG), Itron, Dresser (Baker Hughes), RMA va oʻnlab mahalliy OEM ishlab chiqaruvchilar; ularning har biri oʻz protokoli, mikrodasturi va servis tartib-qoidalariga ega. Koʻrsatkichlar yiliga bir yoki ikki marta qoʻlda olinadi, anomaliyalar aniqlanmaydi, real vaqt rejimida kuzatuv yoʻq. Berkitish kranlari faqat joyida boshqariladi: masofaviy boshqaruv ham, raqamli audit jurnali ham yoʻq. Regulyatorlar, operatorlar va isteʼmolchilar birdek bexabar qoladi.

Kutilayotgan natija

Reaktiv ekspluatatsiyadan maʼlumotlarga asoslangan gaz taqsimotiga: soatbay telemetriya, kranni besh daqiqadan kam vaqtda boshqarish va YeI talablariga toʻliq muvofiqlik.

VAD gaz xoʻjaligini reaktiv ekspluatatsiyadan maʼlumotlarga asoslangan taqsimotga oʻtkazadi. Yiliga bir-ikki marta qoʻlda olinadigan koʻrsatkichlar oʻrnini hisob-kitob darajasidagi maʼlumotlarni beradigan soatbay telemetriya egallaydi. Anomaliyadan kranni boshqarishgacha boʻlgan vaqt soatlar yoki kunlardan besh daqiqadan kamga qisqaradi. Audit jurnali yoʻqligi muammosini YeI talablariga mos toʻliq raqamli qayd hal qiladi – har bir koʻrsatkich, ogohlantirish va buyruq jurnalga yoziladi.

Kontrollerlar turkumi

Toʻrtta qurilma eng kichik tugundan tortib yirik mintaqaviy boʻlinmagacha boʻlgan har qanday gaz tarmogʻi topologiyasini qamrab oladi.

VADTel-IIoTU3

Portlash xavfi boʻlgan zonalarda oʻrnatilgan tabiiy gaz hajmi korrektorlari uchun uyali telemetriya moduli. Korrektor maʼlumotlarini oʻqiydi va ularni GSM, GPRS, LTE-M yoki NB-IoT orqali Data Platform quyi tizimiga uzatadi.

VADTel-AIIoTU8

Portlash xavfi boʻlgan zonalardagi tabiiy gaz hajmi korrektorlari uchun uyali telemetriya moduli; avtonom quvvat manbaidan ishlaydi (3,4–4,2 V, 8 000 mA·soat). Korrektor maʼlumotlarini oʻqiydi va ularni GSM, GPRS, LTE-M yoki NB-IoT orqali platformaga uzatadi.

VADTel-AIoTU5

Maishiy gaz hisoblagichlari uchun uyali telemetriya moduli; aqlli uy tizimlari bilan integratsiyalanadi. Hisoblagich koʻrsatkichlarini GSM, GPRS, LTE-M yoki NB-IoT orqali platformaga uzatadi.

VADTel-ValveLink

Masofadan berkitish uchun kranni boshqarish bloki. Pnevmatik yoki elektr yuritmalarni boshqaradi, holat boʻyicha teskari aloqani oʻqiydi, Zone 1 da oʻrnatish uchun ATEX toʻsiqlari orqali ishlaydi va har bir operatsiyani bulutdagi audit jurnaliga yozadi.

Aqlli hisobga olish

VADTel-MT-G6

Mikrotermik oʻlchash usulidagi aqlli gaz hisoblagichi – harakatlanuvchi qismlarsiz. Bir nechta sarf diapazoni maishiy isteʼmolchilardan tortib tijorat obyektlarigacha boʻlgan hisobni qamrab oladi. Bosim, harorat va hajmni bir vaqtda oʻlchaydi, maʼlumotlarni GPRS yoki NB-IoT orqali uzatadi (ixtiyoriy ravishda LoRaWAN va RS-485). Ikki batareyali arxitekturada ishlaydi (metrologiya uchun 6 yildan ortiq, telemetriya uchun 10 yilgacha) va oʻrnatilgan elektromagnit berkitish klapaniga ega. Tijorat hisobi uchun MID (2014/32/EU) boʻyicha EN 17526:2021 standartiga muvofiq sertifikatlangan.

Sarf diapazoni	Qiymat
G6	0,06–11 m³/soat
G10–G16	0,1–25 m³/soat
G25	0,25–40 m³/soat
Ishlash sharoiti	−40 dan +55 °C gacha · IP65
ATEX	II 2G Ex ib IIB T4 Gb X
Aloqa	GPRS / NB-IoT (ixtiyoriy: LoRaWAN, RS-485)
Batareya	ikkita – metrologiya uchun 6 yildan ortiq, telemetriya uchun 10 yilgacha

Electronic Metering Device (EMD)

Mexanik gaz hisoblagichlari uchun raqamli hisoblash kallagi. Mavjud membranali hisoblagichlarga oʻrnatiladi, impuls va RS-485 chiqishlarini qoʻshadi hamda eski uskunalarni almashtirmasdan aqlli hisobga olish tugunlariga aylantiradi. Ikkita mustaqil quvvat manbai (metrologiya + telemetriya), aloqa seanslarini diversifikatsiyalagan holda uzatish va kran ochiq turganda AI yordamida sizib chiqishni aniqlash.

Parametr	Qiymat
Muvofiqlik	EN 1359:2017 · MID 2014/32/EU
Ishlash sharoiti	−40 dan +60 °C gacha · UB nurlariga chidamli
Aloqa	GSM / NB-IoT / LTE-M
Batareya	LiPo 2 000 mA·soat · 5–10 yil
Trafikni tejash	xususiy protokol, GSM yuklamasi −70%
Berkitish + AI	kranni masofadan boshqarish · sizib chiqish anomaliyalarini aniqlash

ATEX sensori va Edge AI

VADTel-SENS

Portlash xavfi boʻlgan zonalarga (Zone 1) bevosita oʻrnatiladigan uyali bosim va harorat sensori. ATEX boʻyicha II 2G Ex d IIC T6 Gb X sertifikatiga ega, AISI 316L zanglamaydigan poʻlatdan germetik korpus, IP65, atrof-muhit harorati −40 dan +60 °C gacha (oʻlchanadigan muhit −40 dan +85 °C gacha). Aloqa: GSM, GPRS va NB-IoT. Batareyadan avtonom ishlaydi – uchta batareya varianti (2 000, 4 000 yoki 6 000 mA·soat) mos ravishda 5 000, 7 500 yoki 10 000 ta aloqa seansiga moʻljallangan. Oʻlchash intervali – besh soniyadan oʻn daqiqagacha. Qurilmadagi Edge AI sizib chiqish signaturalarini, bosim tushishini va ruxsatsiz ochish hodisalarini joyida aniqlaydi va faqat anomaliyalar haqida xabar beradi – bu trafikni tejaydi va batareya xizmat muddatini uzaytiradi. Kontrollerlar xavfsiz zonada qoladi va Zone 1 sensor liniyalariga Ex ib uchqun xavfsizligi toʻsiqlari orqali ulanadi.

Parametr	Qiymat
ATEX markirovkasi	II 2G Ex d IIC T6 Gb X
Zona	Zone 1 (bevosita oʻrnatish)
Korpus	IP65 · AISI 316L · M20 × 1,5
Ishlash sharoiti	atrof-muhit −40 dan +60 °C gacha · oʻlchanadigan muhit −40 dan +85 °C gacha
Aloqa	GSM · GPRS · NB-IoT
Quvvat manbai	avtonom · 3 xil batareya varianti
Batareya – standart	2 000 mA·soat · 5 000 aloqa seansi
Batareya – kengaytirilgan	4 000 mA·soat · 7 500 aloqa seansi
Batareya – maksimal	6 000 mA·soat · 10 000 aloqa seansi
Bosim – ortiqcha	0–40 kPa (past bosimli tarmoqlar)
Bosim – absolyut	160 / 400 / 600 kPa · 1,0 / 1,6 / 2,5 / 4,0 MPa
Bosim – maxsus	buyurtma boʻyicha 60 MPa gacha
Edge AI	tasniflash: sizib chiqish · bosim · ruxsatsiz ochish

Hisobga olish tuguni jamlanmasi

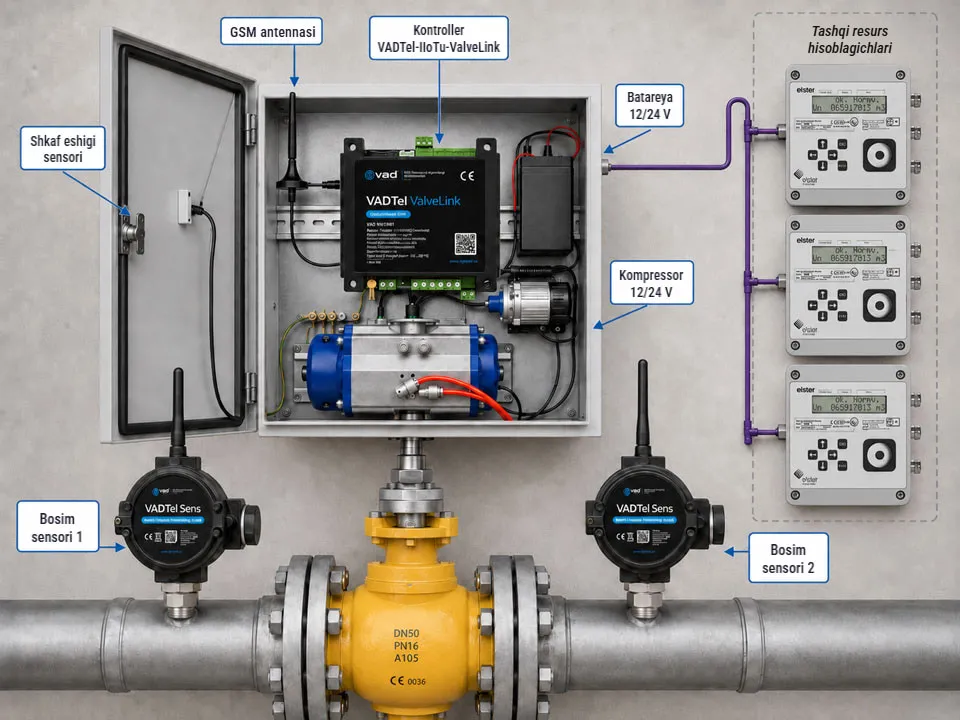

VAD hisobga olish tuguni jamlanmasi gazni masofadan hisobga olish va kranni boshqarish uchun zarur barcha komponentlarni dalada oʻrnatiladigan yagona komplektga birlashtiradi. Komplekt tarkibi: VADTel-ValveLink kontrolleri, Zone 1 sensor liniyalari uchun Ex ib uchqun xavfsizligi toʻsiqlari, uyali aloqa kanali uchun GSM antennasi, 12/24 V batareyali quvvat manbai, pnevmatik yuritma kompressori, elektromagnit klapanlar kollektori, yuritma holati platasi, kran oldidan va undan keyin oʻrnatiladigan bosim sensorlari hamda RS-485 interfeysli tashqi korrektorlar. Odatiy oʻrnatish joylari: gaz taqsimlash tugunlari, gaz rostlash stansiyalari, tumanlardagi bosimni pasaytirish punktlari va uzoqdagi kran kameralari.

Bulutdagi Data Platform

Data Platform

Data Platform – IIoT Ekotizimining bulutli quyi tizimi: joriy etilgan butun qurilmalar parki boʻyicha monitoring, boshqaruv va tahlil uchun markazlashgan muhit. Platforma 10 dan ortiq mamlakatda 100 000 dan ortiq qurilmani boshqaradi, koʻp ijarachili (multi-tenant) arxitektura va rolga asoslangan kirish nazoratiga ega. Toʻrtta asosiy yoʻnalish: parkning joriy holati va xarita koʻrinishi, trend tahlili va tarixiy arxiv, audit jurnali yuritiladigan kran operatsiyalari hamda muvofiqlik va regulyator hisobotlari. Uchinchi tomon tizimlari bilan integratsiya uchun toʻliq API maʼlumotnomasi mavjud.

AI mikroxizmatlari

Data Platform uchta yoʻnalishga guruhlangan 15 ta AI mikroxizmatini oʻz ichiga oladi.

Aniqlash – sizib chiqish signaturalarini tahlil qilish, bosim anomaliyalarini aniqlash, ruxsatsiz aralashuv va firibgarlikni aniqlash, hisoblagichlar holati va koʻrsatkichlar dreyfini monitoring qilish, tarmoq topologiyasidagi anomaliyalarni kuzatish.

Optimallashtirish – daromad keltirmaydigan metan tahlili, yuklamani muvozanatlash, bosim zonalarini boshqarish, brigadalar marshrutini belgilash va texnik xizmat koʻrsatishni rejalashtirish.

Prognozlash – gazga boʻlgan talab prognozi, batareya xizmat muddati prognozi, aktivlarning hayotiy siklini modellashtirish, chiqindilar trendi prognozi va quvvatlarni rejalashtirish.

Tahliliy koʻrinishda koʻrsatkichlarning kalendar issiqlik xaritasi, aloqa seanslari statistikasi va har bir tugun boʻyicha batareya kuchlanishi trendlari aks etadi.

Masofadan yopish jarayoni

Anomaliyadan kranni yopishgacha – besh daqiqadan kam vaqt, toʻliq audit jurnali bilan.

Kranni masofadan boshqarish uch bosqichli jarayon boʻlib, unga himoya choralari kiritilgan.

Aniqlash – VADTel-SENS qurilmasidagi Edge AI yoki platforma anomaliyani aniqlaydi: bosim tushishi, sizib chiqish signaturasi, ruxsatsiz aralashuv.

Tasdiqlash – operator vaziyatni oʻrganadi, rolga asoslangan ruxsatlarni tekshiradi va ikki kishilik tasdiqlashni talab qilishi mumkin.

Bajarish – VADTel-ValveLink real vaqt rejimida holat boʻyicha teskari aloqa bilan yuritmani yopadi, audit jurnali esa har bir hodisani qayd etadi.

Masshtab va tillar

Bitta arxitektura har qanday masshtabga xizmat qiladi.

1-daraja (milliy) – milliy operatorlar va koʻp mintaqali xoldinglar uchun federativ ijarachilikka ega yagona Data Platform muhiti.

2-daraja (mintaqaviy) – har bir mintaqaviy DSO yoki TSO uchun 10 000 dan ortiq hisobga olish tuguni.

3-daraja (tuman boʻlinmasi) – har bir tuman boʻlinmasi yoki shahar ekspluatatsiya xizmati uchun 1 000 ta tugun.

4-daraja (tugun) – dalada oʻrnatilgan alohida shkaf yoki hisoblagich.

Bir darajadan boshqasiga oʻtishda platformani almashtirish shart emas.

Data Platform va unga tegishli materiallar 18 tilga lokalizatsiya qilingan.

Asosiy til – ingliz tili.

1-daraja (YeI yadrosi) – nemis, slovak, chex, polyak tillari.

2-daraja (kengaytirilgan YeI) – fransuz, ispan, italyan, venger, rumin, niderland tillari.

3-daraja (global) – turk, arab (RTL), rus, oʻzbek, qozoq, ukrain, xitoy tillari.

Lokalizatsiya qilinadigan materiallar: interfeys satrlari, oʻrnatish boʻyicha qoʻllanmalar, API hujjatlari va mahsulot pasportlari. Koʻp ijarachili «Kompaniyalar» koʻrinishi yagona Data Platform muhitida boshqariladigan operatorlar, DSOlar va tuman boʻlinmalarini yonma-yon koʻrsatadi.

Xavfsizlik va suverenitet

VAD kritik infratuzilma obyektlarida joriy etish uchun moʻljallangan va toʻrt qatlamli himoyaga ega: qurilmalar, transport, platforma va saqlash.

Qurilmalar – imzolangan mikrodastur va xavfsiz yuklash (secure boot), ochilganda iz qoldiradigan korpuslar va ATEX uchqun xavfsizligi toʻsiqlari.

Transport – oʻzaro autentifikatsiyali TLS (mutual TLS), har bir qurilma uchun alohida sertifikatlar va shifrlangan uyali aloqa tunnellari.

Platforma – rolga asoslangan kirish nazorati, himoyasi kuchaytirilgan konteynerlar va toʻliq audit jurnali.

Saqlash – saqlanayotgan maʼlumotlarni shifrlash, maʼlumotlarning geografik rezidentligi va sukut boʻyicha YeI suveren xostingi.

Butun stek VADning xususiy manba kodiga asoslangan. Manba kodini eskrou orqali topshirish mumkin. Milliy operatorlar uchun intellektual mulk huquqlarini toʻliq topshirish imkoniyati mavjud.

Standartlar va muvofiqlik

VADning barcha mahsulotlari YeIda loyihalanadi va ishlab chiqariladi.

Standart	Qoʻllanish sohasi	Tafsilot
ATEX	Portlash xavfi boʻlgan zonalar uchun sensorlar	II 2G Ex d IIC T6 Gb X
MID	Metrologiya direktivasi	Gazni tijorat hisobiga olish
CE	YeI talablariga muvofiqlik	YeI bozori uchun mahsulot markirovkasi
ISO 9001	Sifat menejmenti	Mavjud
ISO 27001	Axborot xavfsizligi	Jarayonda
ISO 14001	Ekologik menejment	Jarayonda
IP65	Tashqi taʼsirlardan himoya darajasi	Dala korpuslari

Har bir mahsulot uchun YeI muvofiqlik deklaratsiyasi. WEEE talablariga muvofiqlik va mahsulotning toʻliq kuzatuvchanligi.

Pilot koʻrsatkichlari

Har bir pilot loyiha dastlabki 90 kun ichida oʻlchanadigan natija beradi. Pilot loyihaning odatiy KPIlari: bitta tuman boʻlinmasida joriy etish muddati 14 kundan kam, shu davr ichida oʻlchanadigan daromad keltirmaydigan metan ulushining qisqarishi, anomaliyadan chora koʻrishgacha besh daqiqadan kam vaqt, 24 oydan kam oʻzini oqlash muddati va birinchi kundanoq YeI metan reglamenti boʻyicha hisobot berishga tayyor maʼlumotlar asosi. Data Platform pilot hisobotlarini talab boʻyicha shakllantiradi va ularni regulyatorlarning standart formatlarida taqdim etadi.

Tijoriy modellar

VAD har qanday kommunal korxonaning xarid va suverenitet talablariga mos keladigan uchta tijoriy modelni taklif etadi.

CapEx xaridi – uskuna va platforma litsenziyasi uchun bir martalik toʻlov, ixtiyoriy servis shartnomasi bilan. Mulk egasi boʻlishning eng qisqa yoʻli.

OpEx obunasi – har bir tugun uchun oylik obuna: uskuna, platforma, yangilanishlar va qoʻllab-quvvatlash. Aniq rejalashtiriladigan byudjet, boshlangʻich toʻlovsiz.

Intellektual mulk huquqlarini toʻliq topshirish – uskuna loyihalari, mikrodastur va platforma manba kodi toʻliq topshiriladi, mahalliy ishlab chiqarish qoʻllab-quvvatlanadi. Raqamli suverenitetni talab qiladigan milliy operatorlar uchun moʻljallangan.

Nima uchun VAD

1995-yildan beri sanoat IoT sohasidagi muhandislik – 30 yildan ortiq tajriba va 10 dan ortiq mamlakatda joriy etilgan 100 000 dan ortiq qurilma. Toʻrtta mintaqaviy ofis YeI, MENA, Shimoliy va Janubiy Amerika hamda Osiyoni qamrab oladi.

Mintaqa	Manzil	Aloqa
Yevropa · bosh ofis	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
Shimoliy va Janubiy Amerika	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Osiyo	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Aloqa

Bitta ekotizim. Har qanday gaz tarmogʻi. Toʻliq nazorat.

Keyingi qadam – Pilot koʻlami boʻyicha ishchi uchrashuv. 90 daqiqa · onlayn yoki joyida · natija: loyiha koʻlami va tijoriy shartlar.

Kompaniya

V.A.D. Technical Engineering and Investment s.r.o., Bratislava, Slovakiya, YeI

Data Platform

docs.vadsro.eu · API maʼlumotnomasi

Veb-sayt

vadsro.eu / solutions / gas-iot

E-pochta

inbox@vadsro.eu – savdo va texnik yordam
