Pametno merenje vode – industrijsko IoT rešenje

VAD Water Metering Solution – industrijski internet stvari (IIoT) za vodovodna preduzeća. Ultrazvučni pametni vodomeri, senzori pritiska, daljinsko upravljanje armaturom i Data Platform – sve od jednog proizvođača iz EU.

Rešenje obuhvata ceo lanac – od senzora na terenu, preko kontrolera u mernim ormanima, do podsistema Data Platform, uz integraciju sa SCADA sistemima na serverskoj strani. Projektovano i proizvedeno u EU. Ista arhitektura koristi se u vodosnabdevanju, distribuciji gasa, daljinskom grejanju i industriji.

Zašto je to važno

Tri faktora iz osnova menjaju distribuciju vode. Udeo neprihodovane vode (NRW) i dalje raste: evropski vodovodi gube do 26% prečišćene vode pre nego što stigne do potrošača (EurEau). Distributivne mreže su sve starije – prosečna starost cevi u komunalnim vodovodnim sistemima prelazi 40 godina, a veliki deo mreže položen je sedamdesetih i osamdesetih godina prošlog veka. Propisi EU se pooštravaju: Direktiva (EU) 2020/2184 o kvalitetu vode namenjene za ljudsku potrošnju od 2027. godine uvodi nove obaveze monitoringa, strožu kontrolu zagađujućih materija i češće digitalno izveštavanje. Prema projekcijama, tržište pametnih rešenja u vodnom sektoru EU dostići će 4,7 milijardi evra do 2028. godine (CAGR 12,3%, MarketsAndMarkets).

Problem

Vodovodi rade naslepo: ručno očitavanje, neotkrivena curenja, bez podataka o pritisku, bez revizorskog traga.

Komunalna preduzeća suočavaju se sa tri problema istovremeno. Fizički gubici u dotrajalim cevima koštaju mreže u EU 9,1 milijardu evra godišnje, a većina curenja mesecima ostaje neprimećena. Kod većine vodovoda u Centralnoj i Istočnoj Evropi vodomeri se i dalje očitavaju ručno, jednom ili dvaput godišnje – računi se zasnivaju na procenama, anomalije ostaju neotkrivene, a vodovodi nemaju uvid u realnom vremenu. U celoj EU 85% komunalnih mreža radi potpuno bez praćenja pritiska ili protoka u realnom vremenu, pa se dispečerske odluke donose na osnovu pritužbi potrošača, a ne na osnovu telemetrije.

Željeni ishod

Od reaktivnog „gašenja požara” do upravljanja vodosnabdevanjem zasnovanog na podacima: satna telemetrija, upozorenja u roku od nekoliko minuta i potpun revizorski trag usaglašen sa propisima EU.

VAD reaktivno upravljanje vodovodom pretvara u rad zasnovan na podacima. Satna telemetrija sa podacima pogodnim za obračun zamenjuje godišnja ručna očitavanja. Umesto da se curenja otkrivaju sa zakašnjenjem od više nedelja ili meseci, upozorenja sa lokacijom na mapi stižu u roku od nekoliko minuta. Pritisak i protok, o kojima do sada nije bilo podataka, prate se u realnom vremenu za svaku mernu zonu (DMA, District Metered Area). Potpun digitalni zapis usaglašen sa propisima EU zamenjuje revizorski trag koji je nedostajao.

Arhitektura rešenja

Jedan ekosistem: pametni uređaji, IoT povezanost i Data Platform – celovito rešenje od jednog dobavljača.

IIoT Ekosistem organizovan je u tri sloja. Sloj pametnih uređaja čine senzor pritiska i temperature VADTel-SENS, ultrazvučni vodomer VADTel-WUSM-25 i kontroler za DIN šinu VADTel-ValveLink. Povezanost obezbeđuju GPRS, NB-IoT i LoRaWAN. Data Platform obavlja analitiku, obrađuje upozorenja i upravlja armaturom. Očitavanja putuju od senzora preko NB-IoT ili GPRS veze do platforme, a odatle dalje do kontrolnih tabli i API-ja.

Uređaji za pametno merenje vode

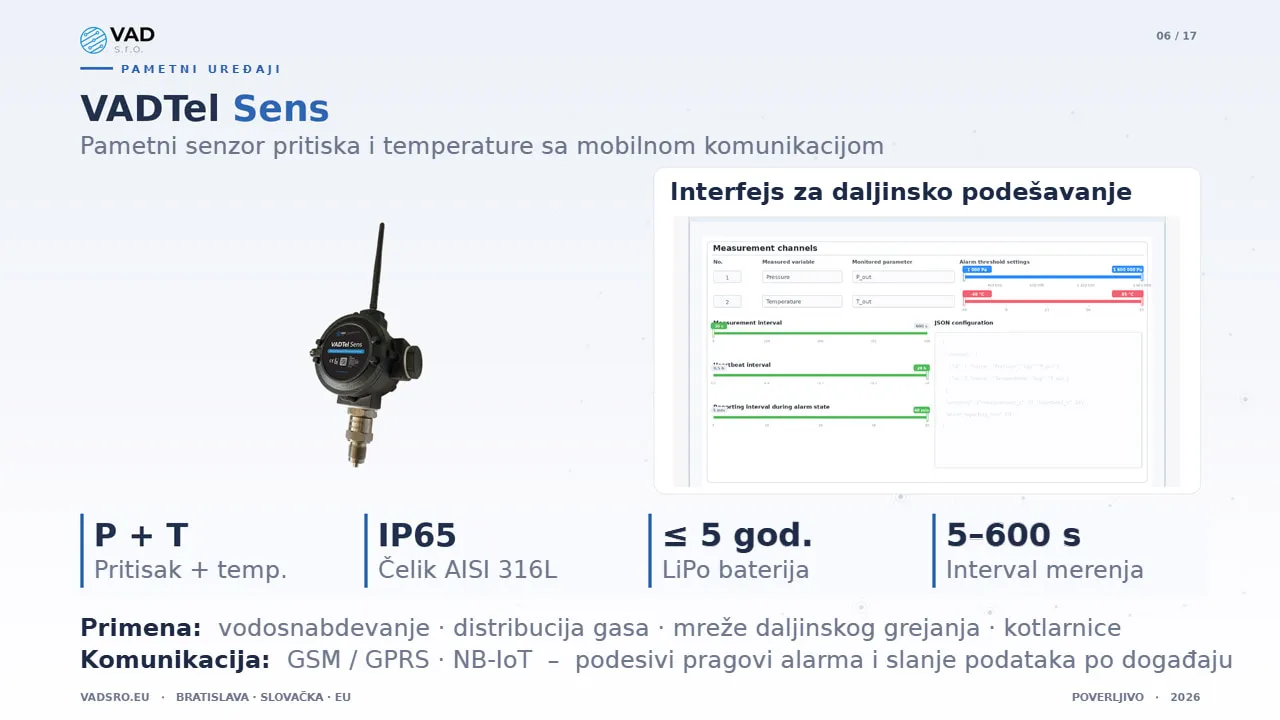

VADTel-SENS

Senzor pritiska i temperature sa mobilnom komunikacijom za ugradnju na terenu. Jednodelno kućište od nerđajućeg čelika AISI 316L sa stepenom zaštite IP65 i ugrađena LiPo baterija koja obezbeđuje do 5 godina autonomnog rada. Interval merenja od 5 do 600 sekundi. Komunikacija preko GSM, GPRS i NB-IoT mreže, sa podesivim pragovima alarma i slanjem podataka pri nastanku događaja. Primena: vodosnabdevanje, distribucija gasa, mreže daljinskog grejanja i kotlarnice.

Parametar	Vrednost
Merenje	pritisak + temperatura
Kućište	IP65, čelik AISI 316L
Baterija	LiPo, do 5 godina
Interval merenja	5–600 sekundi
Komunikacija	GSM / GPRS / NB-IoT

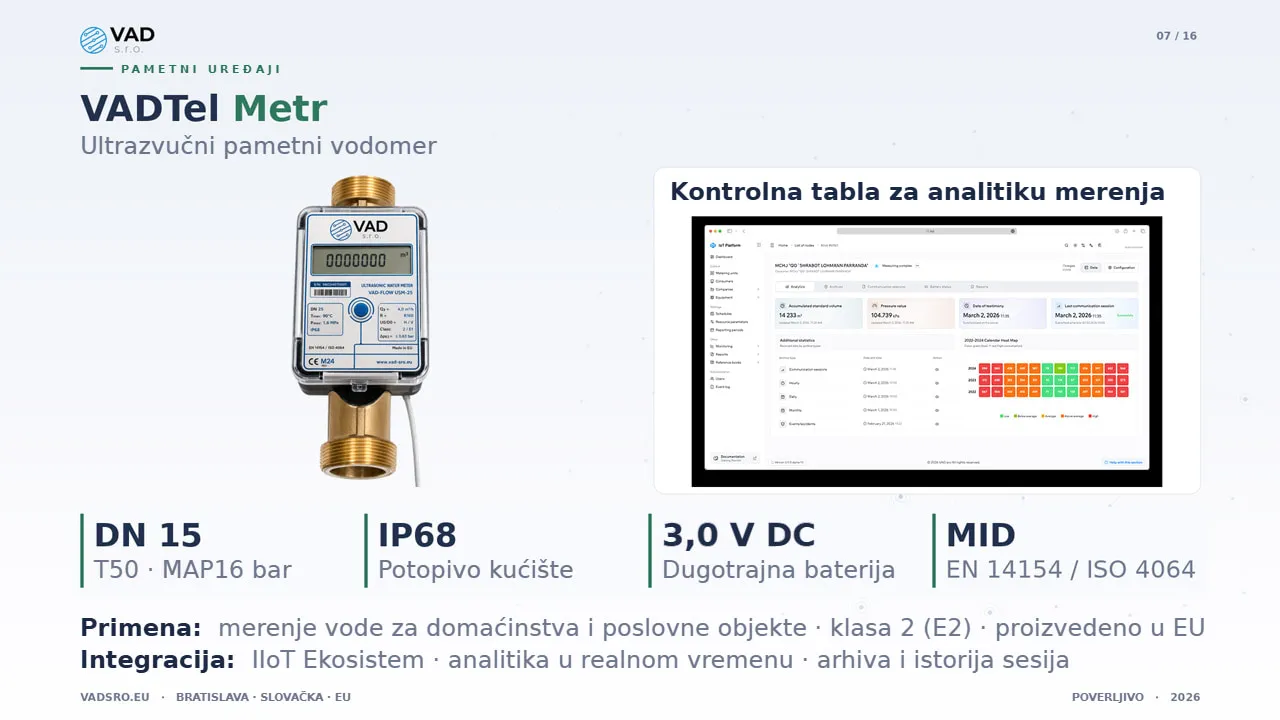

VADTel-WUSM-25

Ultrazvučni pametni vodomer za domaćinstva i poslovne objekte. DN 25, MAP 16 / T50, kućište otporno na potapanje sa stepenom zaštite IP68. Sertifikovan prema MID i standardu EN ISO 4064, klasa 2 (E2), proizveden u EU. Napaja se iz dugotrajne baterije 3,0 V DC. Integrisan je sa podsistemom Data Platform, što omogućava analitiku u realnom vremenu, pristup arhivi i istoriju komunikacionih sesija.

Parametar	Vrednost
Nazivni prečnik	DN 25
Stepen zaštite	IP68, kućište otporno na potapanje
Napajanje	baterija dugog veka trajanja 3,0 V DC
Sertifikacija	MID, EN ISO 4064
Tačnost	klasa 2 (E2)

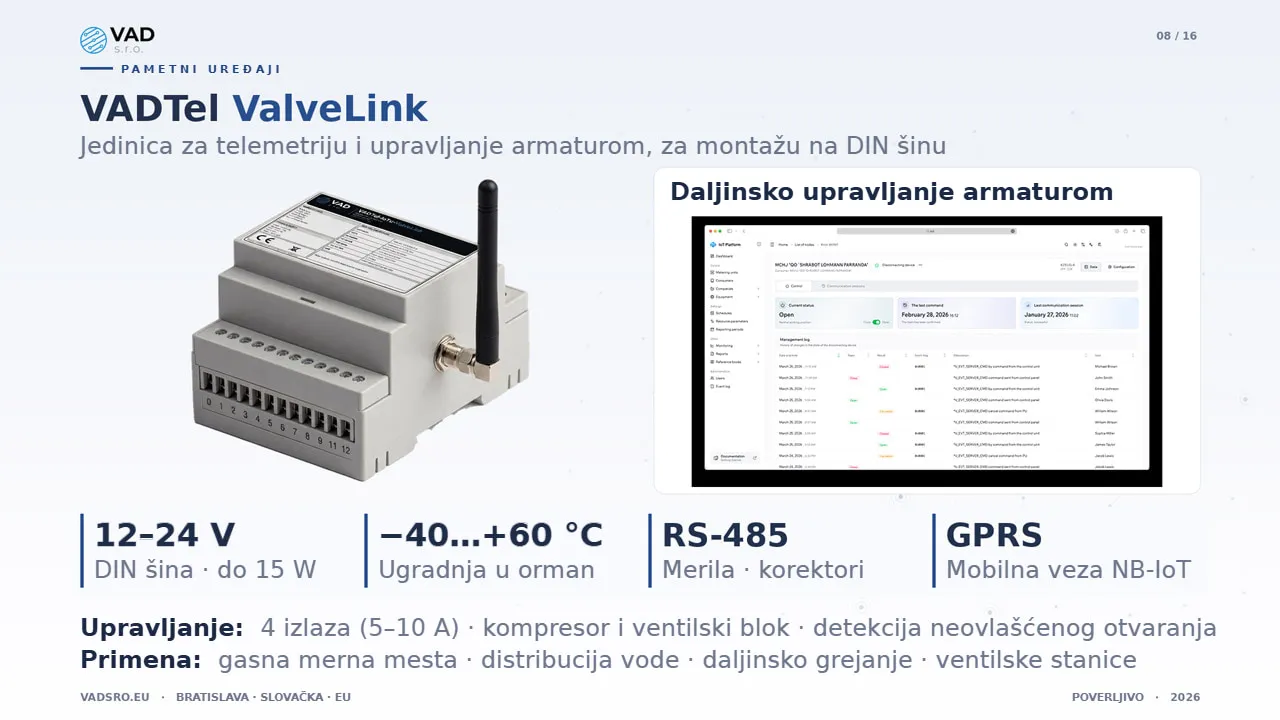

VADTel-ValveLink

Jedinica za telemetriju i upravljanje armaturom, za montažu na DIN šinu u mernim ormanima. Napon napajanja 12–24 V DC, potrošnja do 15 W, radna temperatura od −40 do +60 °C. Galvanski izolovan interfejs RS-485 za merila i korektore zapremine gasa, komunikacija preko GPRS i NB-IoT mobilne mreže, 4 izlaza (5–10 A) za upravljanje kompresorom i pneumatskim ventilskim blokom, kao i ulaz za detekciju neovlašćenog otvaranja ormana. Primena: merna mesta u gasnim mrežama, distribucija vode, daljinsko grejanje i udaljene ventilske stanice.

Parametar	Vrednost
Napajanje	12–24 V DC, najviše 15 W
Temperatura	od −40 do +60 °C
Interfejs za merila	RS-485, galvanski izolovan
Mobilna mreža	GPRS / NB-IoT
Izlazi	4 (5–10 A)

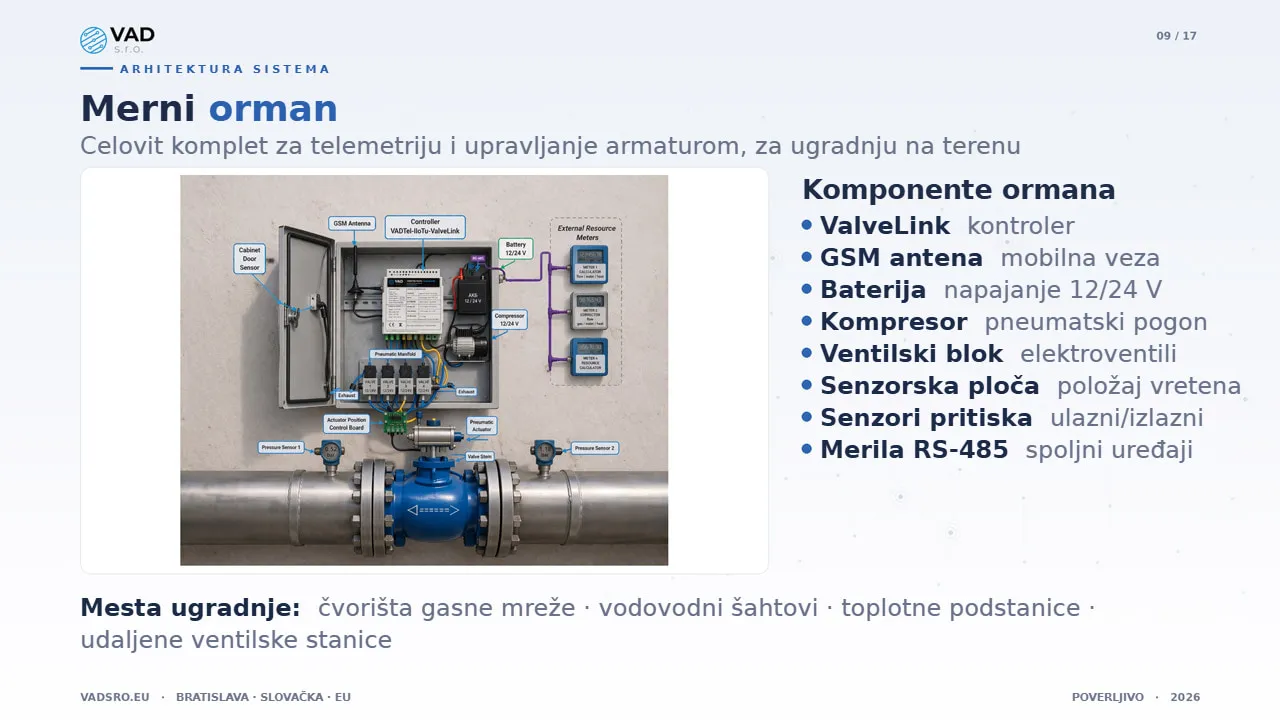

Oprema mernog mesta

Celovit komplet za telemetriju i upravljanje armaturom, namenjen ugradnji na terenu – sve komponente potrebne za daljinsko merenje vode i upravljanje armaturom u jednom ormanu.

Komplet obuhvata kontroler VADTel-ValveLink, GSM antenu za vezu sa mobilnom mrežom, baterijsko napajanje 12/24 V, pneumatski kompresor, blok elektromagnetnih ventila, ploču za detekciju položaja vretena aktuatora, senzore ulaznog i izlaznog pritiska i spoljna merila sa interfejsom RS-485. Tipična mesta primene su vodovodni šahtovi, rejonske redukcione stanice, toplotne podstanice, čvorišta distributivne gasne mreže i udaljene ventilske stanice.

Data Platform u oblaku za vodovodna preduzeća

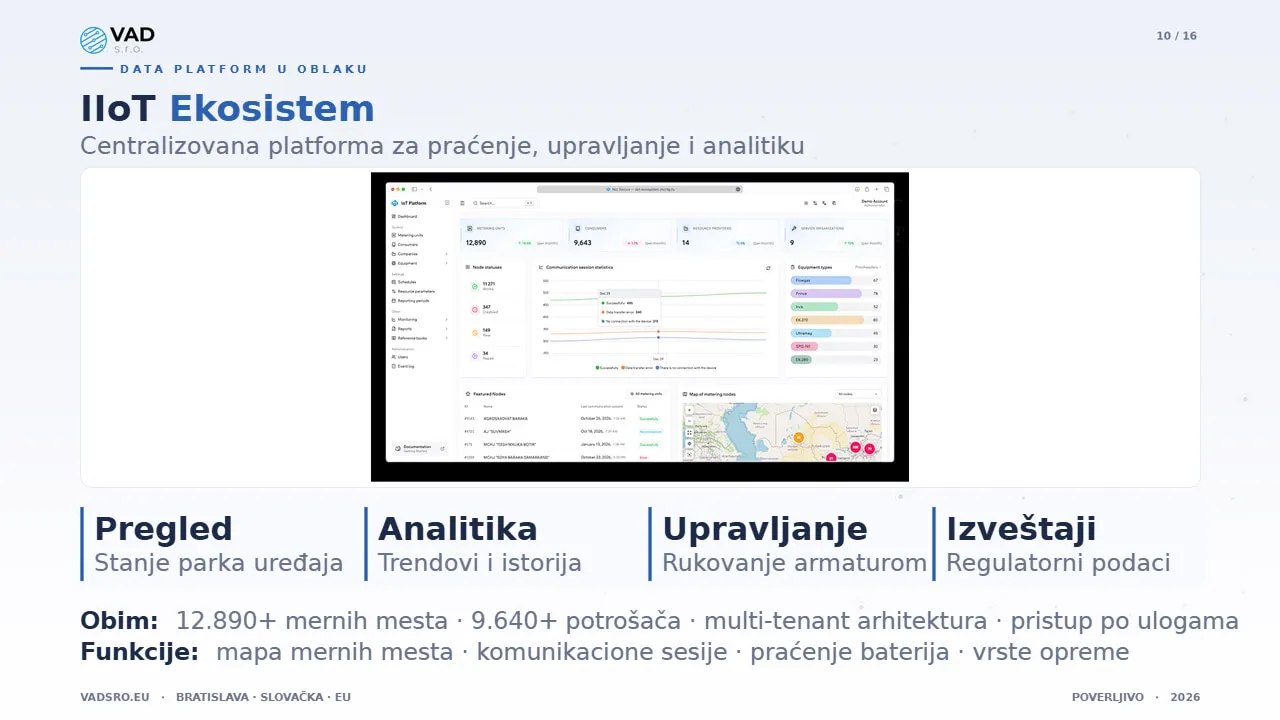

Data Platform

Data Platform je podsistem IIoT Ekosistema u oblaku – jedinstveno okruženje za praćenje, upravljanje i analitiku celog parka instaliranih uređaja. Platforma sa multi-tenant arhitekturom i kontrolom pristupa zasnovanom na ulogama trenutno opslužuje više od 12.890 mernih mesta i više od 9.640 potrošača. Četiri osnovna stuba: kontrolna tabla stanja parka uređaja, analitika trendova i istorijski podaci, rukovanje armaturom i izveštaji o usaglašenosti.

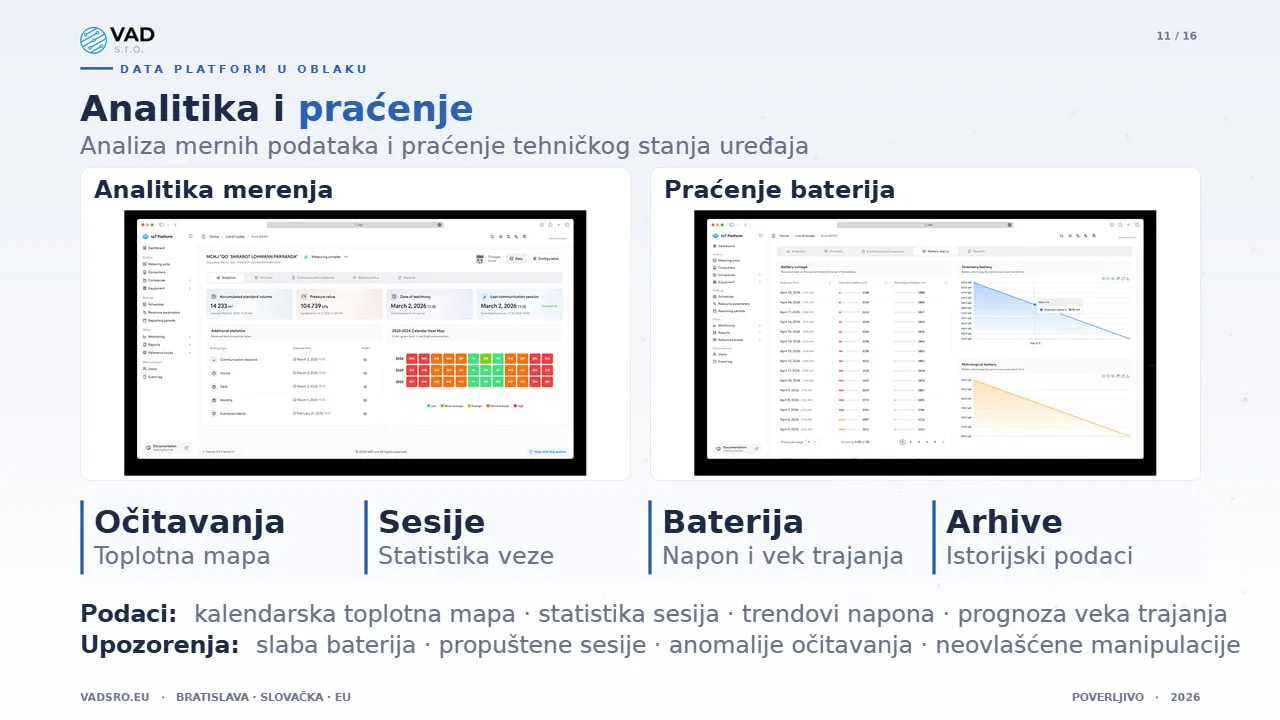

Analitika i praćenje

Platforma objedinjuje analizu mernih podataka i praćenje tehničkog stanja uređaja u jednom prikazu: kalendarske toplotne mape očitavanja, statistiku komunikacionih sesija, praćenje napona baterija sa prognozom veka trajanja i arhive istorijskih podataka. Podesiva upozorenja obuhvataju nizak nivo baterije, propuštene sesije, neuobičajena očitavanja i neovlašćene manipulacije.

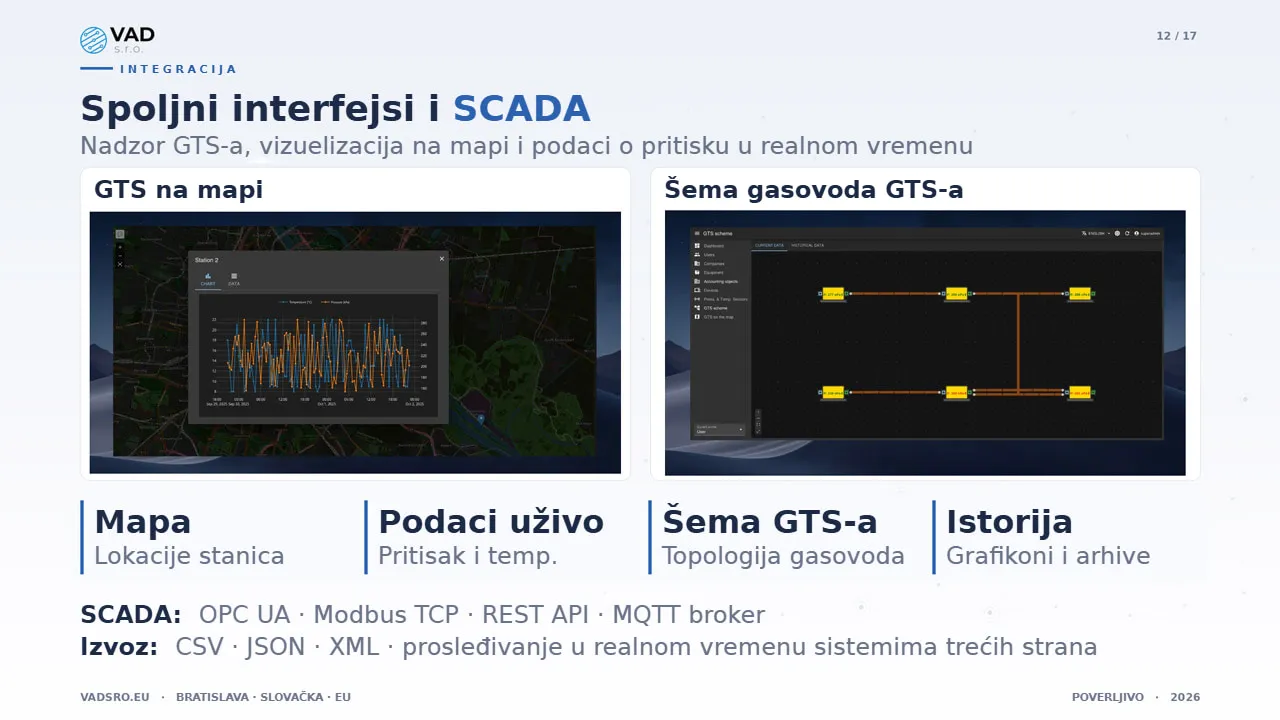

Spoljni interfejsi i SCADA

Platforma se integriše sa spoljnim SCADA sistemima radi nadzora transportnog sistema prirodnog gasa (GTS), vizuelizacije na mapi i prikaza pritiska u realnom vremenu. U kartografskom prikazu GTS-a stanice su raspoređene na geografskoj mapi, uz grafikone temperature i pritiska u realnom vremenu. Šema gasovoda GTS-a prikazuje topologiju mreže sa trenutnim vrednostima pritiska u svakom čvoru. Za integraciju su podržani protokoli OPC UA, Modbus TCP, REST API i MQTT. Platforma izvozi podatke u formatima CSV, JSON i XML i u realnom vremenu ih prosleđuje sistemima trećih strana.

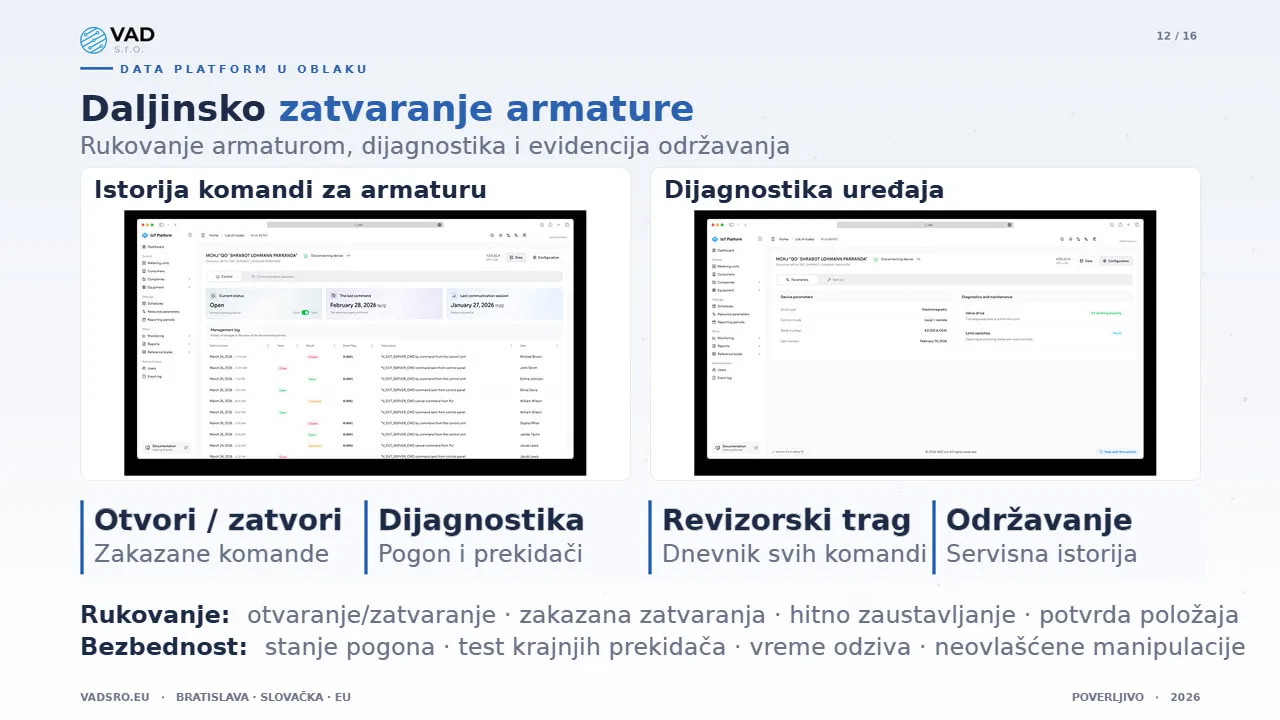

Daljinsko zatvaranje armature

Platforma omogućava daljinsko upravljanje armaturom, sa dijagnostikom i evidencijom održavanja. Dispečeri izdaju komande za otvaranje i zatvaranje, zakazuju zatvaranja, pokreću hitna zaustavljanja i u realnom vremenu prate povratni signal položaja. Funkcija dijagnostike prati ispravnost pogona armature, stanje krajnjih prekidača i vreme odziva. Potpun revizorski trag beleži svaku komandu sa vremenskom oznakom, rezultatom i izvorom. Servisna istorija za svaku intervenciju održavanja beleži datum, opis radova i izvršioca.

Oblasti primene

IIoT Ekosistem pokriva četiri sektora sa jedne platforme.

Merenje gasa – korektori zapremine, daljinski upravljani zaporni ventili, telemetrija mernih ormana, upozorenja o curenju i neovlašćenim manipulacijama.

Vodosnabdevanje – ultrazvučni vodomeri, praćenje pritiska, analitika potrošnje, otkrivanje gubitaka.

Daljinsko grejanje – računske jedinice merila toplotne energije, upravljanje ventilskim stanicama, telemetrija toplotnih podstanica, praćenje temperature.

Industrija – hidraulički sistemi, pneumatske mreže, senzori u kotlarnicama, upravljanje kompresorima.

Standardi i usaglašenost

Svi proizvodi VAD projektovani su i proizvedeni u EU.

Standard	Oblast	Detalji
CE	Usaglašenost sa propisima EU	Označavanje proizvoda za tržište EU
MID	Direktiva o merilima	Odobrenje za obračunsko merenje prema Direktivi 2014/32/EU
EN ISO 4064	Standard za vodomere	Tačnost klase 2 (E2)
IP65 / IP68	Stepen zaštite	VADTel-SENS: IP65, VADTel-WUSM-25: IP68
SELV	Mali napon	Strujna kola < 30 V DC, OVC II
AISI 316L	Nerđajući čelik	Otporan na koroziju, alternativno 304

EU deklaracija o usaglašenosti za svaki proizvod. Usaglašenost sa direktivom WEEE i potpuna sledljivost proizvoda.

Zašto VAD

Razvijamo industrijski IoT od 1995. godine – više od 30 godina rada i više od 12.890 instaliranih mernih mesta u vodovodnim mrežama. Četiri regionalna predstavništva pokrivaju EU, region MENA, Severnu i Južnu Ameriku i Aziju.

Region	Adresa	Kontakt
Evropa · sedište	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
Amerike	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Azija	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Kontakt

Jedan ekosistem. Svaka vodovodna mreža. Potpuna kontrola.

Sledeći korak – Radionica o obimu pilot-projekta. 90 minuta · onlajn ili na licu mesta · ishod: obim i komercijalni uslovi.
