Smart Metering für Wasser – industrielle IoT-Lösung

Die VAD Water Metering Solution bietet Wasserversorgern industrielles IoT: intelligente Ultraschall-Wasserzähler, Drucksensoren, Fernsteuerung von Armaturen und die Data Platform – von einem einzigen Hersteller aus der EU.

Die Lösung deckt die gesamte Kette ab – von Feldsensoren über Controller im Messschrank bis zur Data Platform, mit SCADA-Anbindung im Backend. In der EU entwickelt und gefertigt. Dieselbe Architektur kommt in der Wasser-, Gas- und Wärmeversorgung sowie in der Industrie zum Einsatz.

Ausgangslage

Drei Entwicklungen verändern die Wasserverteilung. Die nicht abgerechnete Wassermenge (Non-Revenue Water, NRW) steigt weiter: Europäische Versorger verlieren bis zu 26% des aufbereiteten Wassers, bevor es den Verbraucher erreicht (EurEau). Die Verteilnetze altern: Das Durchschnittsalter der Leitungen in kommunalen Netzen liegt bei über 40 Jahren, ein großer Teil wurde in den 1970er- und 1980er-Jahren verlegt. Die EU-Regulierung wird strenger: Die Richtlinie (EU) 2020/2184 über die Qualität von Wasser für den menschlichen Gebrauch (EU-Trinkwasserrichtlinie) bringt ab 2027 neue Überwachungspflichten, strengere Schadstoffkontrollen und eine häufigere digitale Berichterstattung. Der EU-Markt für Smart-Water-Lösungen soll bis 2028 ein Volumen von 4,7 Mrd. Euro erreichen (CAGR 12,3%, MarketsAndMarkets).

Das Problem

Versorger arbeiten im Blindflug: manuelle Ablesungen, unentdeckte Leckagen, keine Druckdaten, kein Audit-Trail.

Betreiber stehen vor drei Problemen gleichzeitig. Reale Verluste in alternden Leitungen kosten die Netze in der EU jedes Jahr 9,1 Mrd. Euro, und die meisten Leckagen bestehen monatelang, bevor sie jemand bemerkt. Bei den meisten Versorgern in Mittel- und Osteuropa (MOE) werden Zähler nach wie vor ein- bis zweimal im Jahr von Hand abgelesen – Rechnungen beruhen auf Schätzungen, Anomalien bleiben unentdeckt, und den Betreibern fehlt der Einblick in Echtzeit. EU-weit laufen 85% der kommunalen Netze ganz ohne Echtzeitüberwachung von Druck oder Durchfluss; Einsätze richten sich deshalb nach Verbraucherbeschwerden statt nach Telemetriedaten.

Das Zielbild

Vom reaktiven Krisenmodus zum datengestützten Wassermanagement – stündliche Telemetrie, Alarme innerhalb von Minuten, ein vollständiger, EU-konformer Audit-Trail.

VAD macht aus reaktiver Betriebsführung einen datengestützten Betrieb. Aus jährlichen Handablesungen wird stündliche Telemetrie mit abrechnungstauglichen Messdaten. Aus Leckagen, die erst nach Wochen oder Monaten entdeckt werden, werden Alarme mit Kartenposition innerhalb von Minuten. Aus fehlenden Druck- und Durchflussdaten wird eine Live-Überwachung je Messzone (District Metered Area, DMA). Aus dem fehlenden Audit-Trail wird ein vollständiger, EU-konformer digitaler Nachweis.

Lösungsarchitektur

Ein Ökosystem: intelligente Geräte, IoT-Konnektivität und die Data Platform – durchgängig von einem Anbieter.

Das IIoT-Ökosystem ist in drei Ebenen aufgebaut. Zu den intelligenten Geräten gehören der Druck- und Temperatursensor VADTel-SENS, der Ultraschall-Wasserzähler VADTel-WUSM-25 und der Hutschienen-Controller VADTel-ValveLink. Die Kommunikation läuft über GPRS, NB-IoT und LoRaWAN. Die Data Platform übernimmt Analysen, Alarme und Armaturensteuerung. Die Daten fließen vom Sensor über NB-IoT oder GPRS zur Plattform und von dort weiter zu Dashboards und APIs.

Smart-Metering-Geräte für Wasser

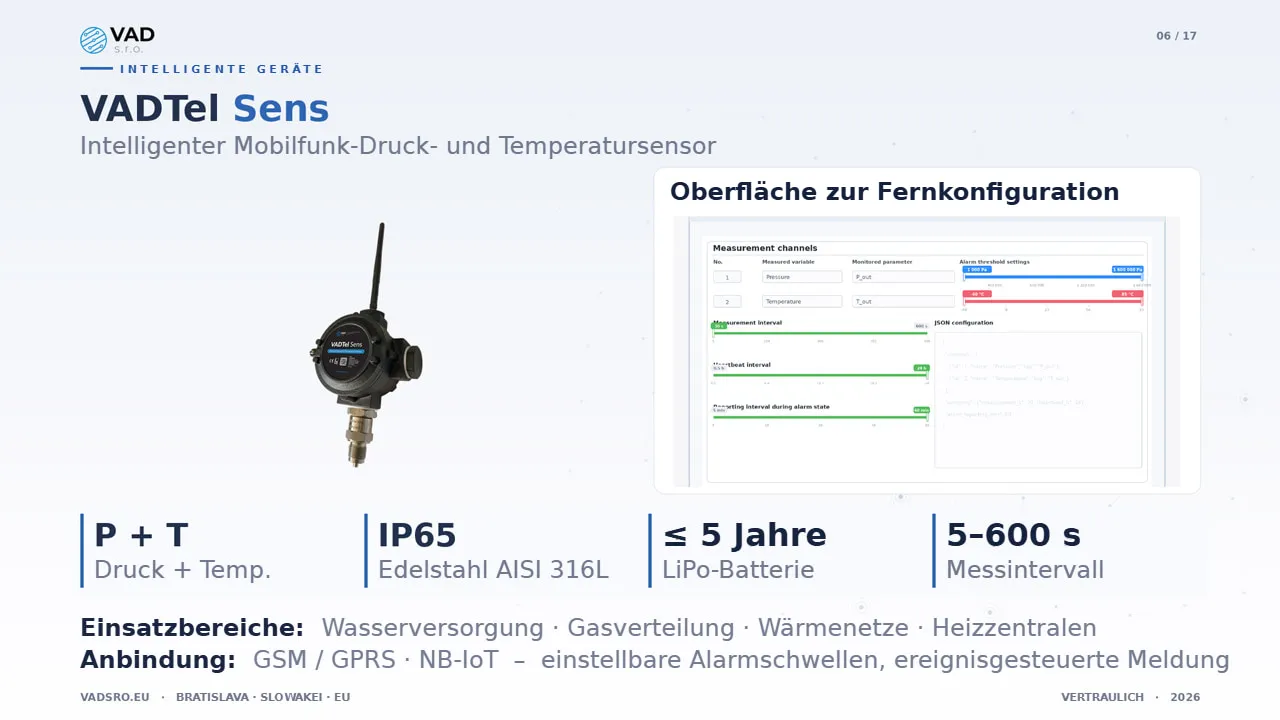

VADTel-SENS

Mobilfunk-Druck- und Temperatursensor für die Feldinstallation. Einteiliges Edelstahlgehäuse aus AISI 316L in Schutzart IP65, mit integrierter LiPo-Batterie für bis zu fünf Jahre autarken Betrieb. Messintervalle von 5 bis 600 Sekunden. Kommunikation über GSM, GPRS und NB-IoT, mit konfigurierbaren Alarmschwellen und ereignisgesteuerter Übertragung. Einsatzbereiche sind Wasserversorgung, Gasverteilung, Wärmenetze und Heizzentralen.

Parameter	Wert
Messung	Druck + Temperatur
Gehäuse	IP65, Edelstahl AISI 316L
Batterie	LiPo, bis zu 5 Jahre
Intervall	5–600 Sekunden
Kommunikation	GSM / GPRS / NB-IoT

VADTel-WUSM-25

Intelligenter Ultraschall-Wasserzähler für Haushalt und Gewerbe. DN 25, Kennwerte MAP 16 / T50, überflutungssicheres Gehäuse in IP68. MID-zertifiziert nach EN ISO 4064, Klasse 2 (E2), hergestellt in der EU. Stromversorgung über eine Langzeitbatterie mit 3,0 V DC. Über die Anbindung an die Data Platform stehen Echtzeitanalysen, Archivzugriff und Sitzungsverlauf zur Verfügung.

Parameter	Wert
Nennweite	DN 25
Schutzart	IP68, überflutungssicher
Stromversorgung	Langzeitbatterie 3,0 V DC
Zertifizierung	MID, EN ISO 4064
Genauigkeit	Klasse 2 (E2)

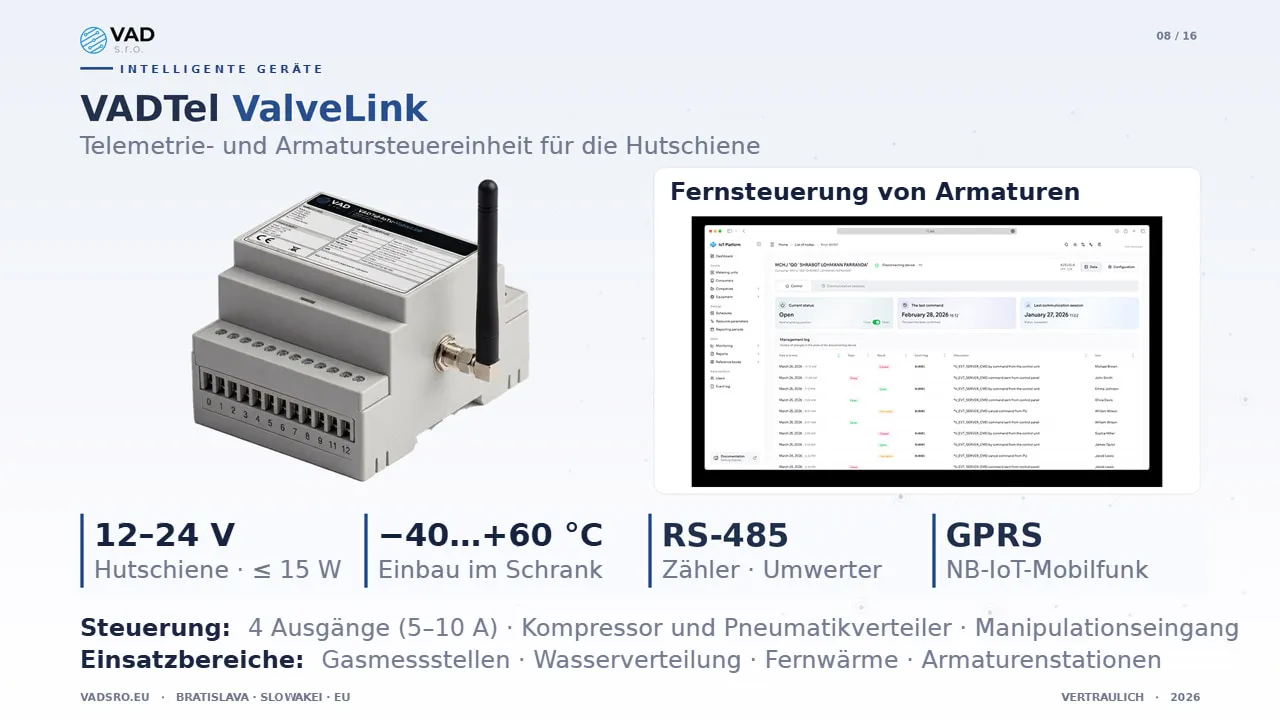

VADTel-ValveLink

Telemetrie- und Armatursteuereinheit für die Hutschiene, zum Einbau in Messschränke. Betrieb mit 12–24 V DC, Leistungsaufnahme bis 15 W, Betriebstemperatur −40 bis +60 °C. Galvanisch getrennte RS-485-Schnittstelle für Zähler und Mengenumwerter, Mobilfunkkommunikation über GPRS und NB-IoT, vier Ausgänge mit 5–10 A zur Steuerung von Kompressor und Pneumatik-Ventilblock, Manipulationseingang zum Schutz des Schranks. Einsatzbereiche sind Gasmessstellen, Wasserverteilung, Fernwärme und abgesetzte Armaturenstationen.

Parameter	Wert
Versorgung	12–24 V DC, max. 15 W
Temperatur	−40 bis +60 °C
Zählerschnittstelle	RS-485, galvanisch getrennt
Mobilfunk	GPRS / NB-IoT
Ausgänge	4 (5–10 A)

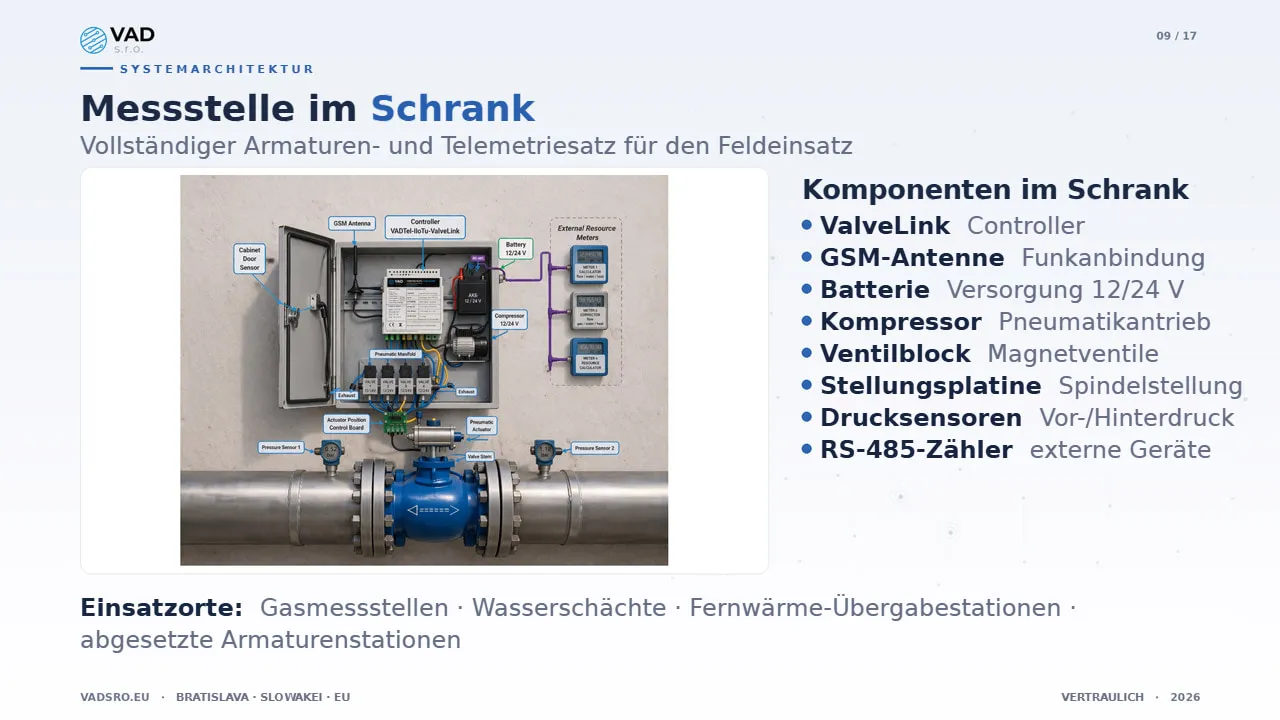

Messstellenausrüstung

Vollständiger Armaturen- und Telemetriesatz für den Feldeinsatz – alle Komponenten für die Wasser-Fernmessung und die Fernsteuerung von Armaturen in einem einzigen Schrank.

Der Satz umfasst den Controller VADTel-ValveLink, eine GSM-Antenne für die Mobilfunkanbindung, eine Batterieversorgung mit 12/24 V, einen Pneumatikkompressor, einen Magnetventilblock, eine Stellungsplatine zur Erfassung der Spindelstellung des Antriebs, Drucksensoren vor und hinter der Armatur sowie externe Messgeräte über RS-485. Typische Einsatzorte sind Wasserschächte, Druckminderstationen, Fernwärme-Übergabestationen, Knotenpunkte der Gasverteilung und abgesetzte Armaturenstationen.

Cloudbasierte Data Platform für Wasserversorger

Data Platform

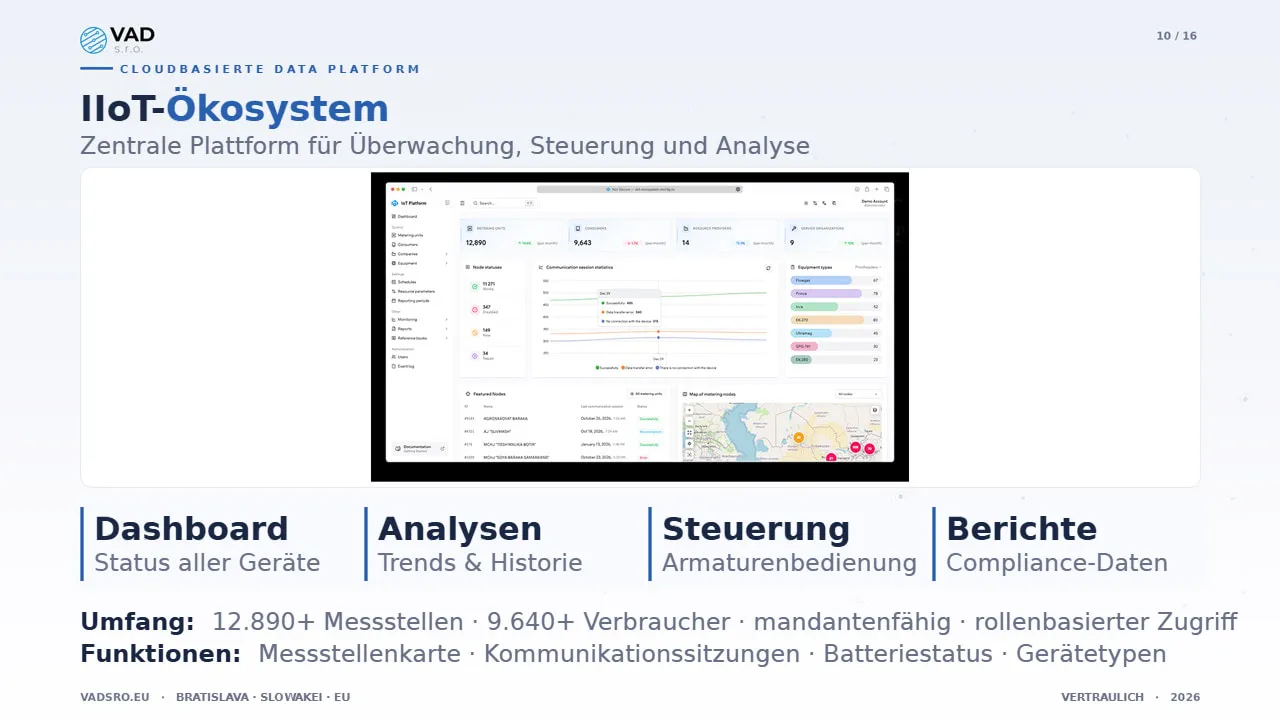

Die Data Platform ist das Cloud-Subsystem des IIoT-Ökosystems – eine einheitliche Umgebung für Überwachung, Steuerung und Analyse des installierten Geräteparks. Derzeit verwaltet sie über 12.890 Messstellen und über 9.640 Verbraucher – mit mandantenfähiger Architektur und rollenbasierter Zugriffskontrolle. Vier Kernbereiche: Dashboard zum Status des Geräteparks, Trendanalysen und historische Daten, Armaturenbedienung sowie Compliance-Berichte.

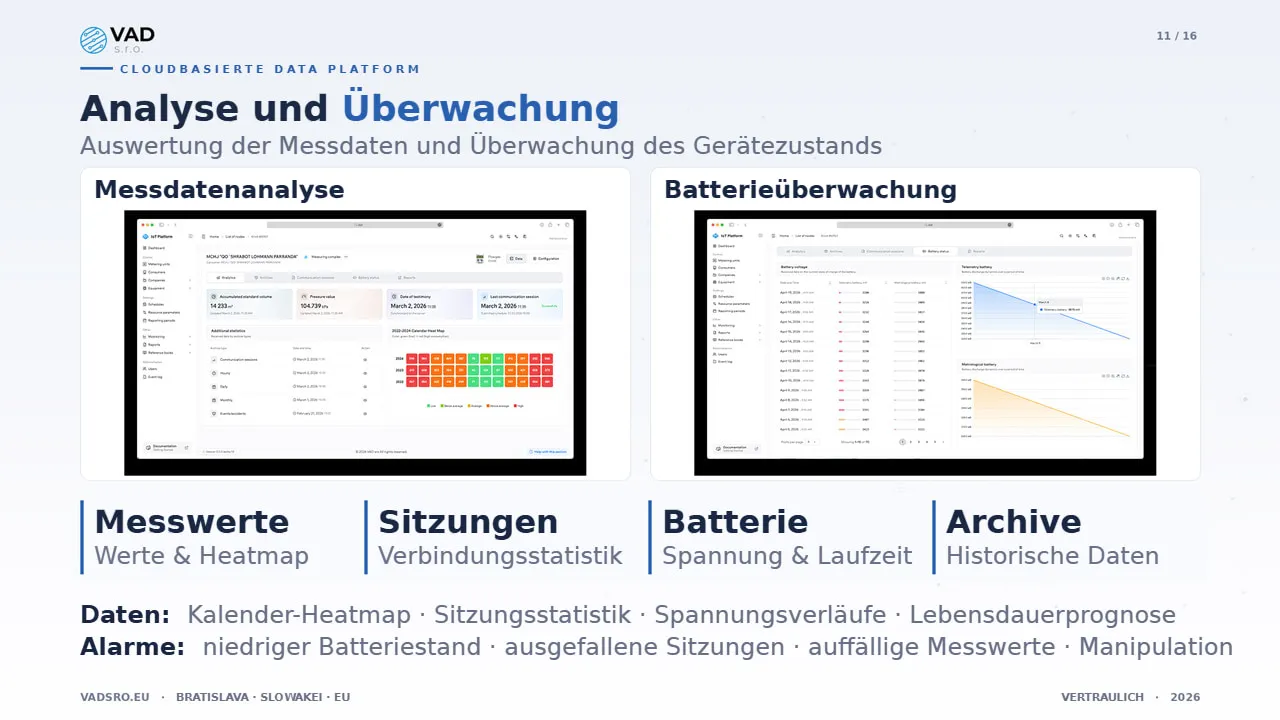

Analyse und Überwachung

Die Plattform vereint die Auswertung der Messdaten und die Überwachung des Gerätezustands in einer Ansicht: Kalender-Heatmaps der Messwerte, Statistiken zu Kommunikationssitzungen, Überwachung der Batteriespannung mit Lebensdauerprognose und Archive historischer Daten. Konfigurierbare Alarme melden niedrigen Batteriestand, ausgefallene Sitzungen, auffällige Messwerte und Manipulationsereignisse.

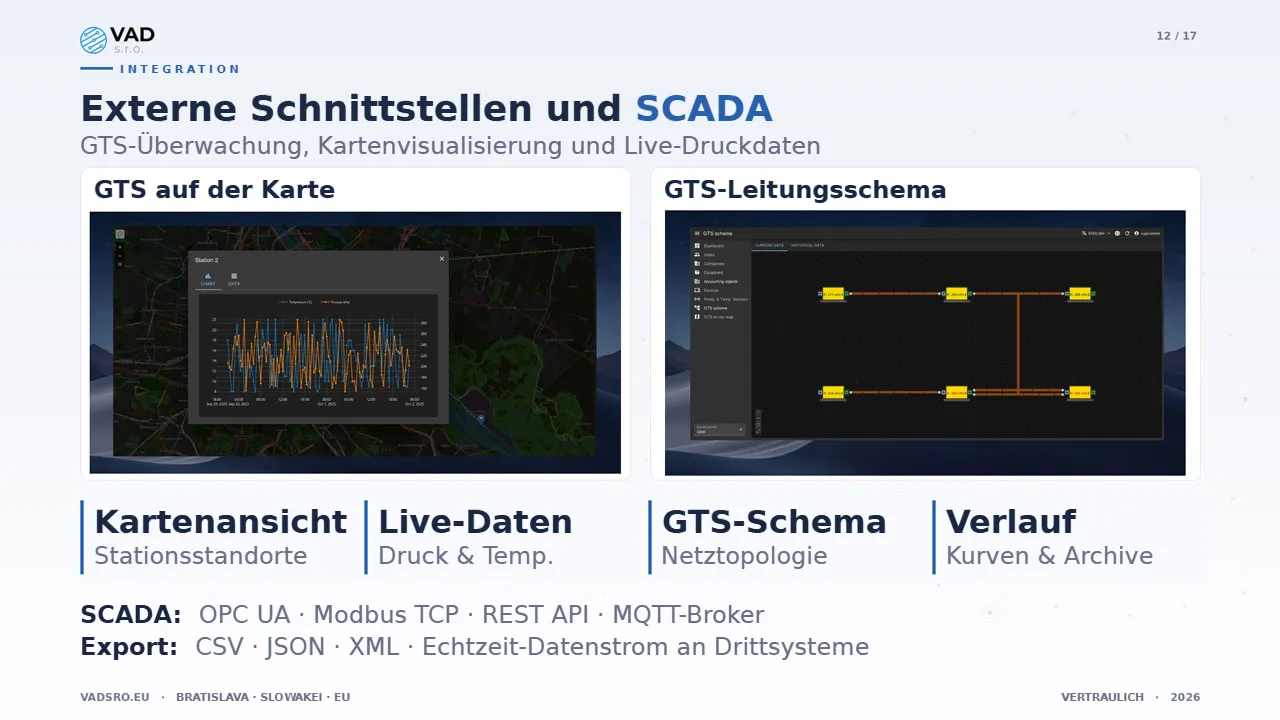

Externe Schnittstellen und SCADA

Die Plattform wird an externe SCADA-Systeme angebunden – für die Überwachung des Gastransportsystems (GTS), die kartenbasierte Visualisierung und Live-Druckdaten. Die GTS-Kartenansicht zeigt die Stationen auf einer geografischen Karte mit Temperatur- und Druckverläufen in Echtzeit. Das GTS-Leitungsschema bildet die Netztopologie mit Live-Druckwerten an jedem Knoten ab. Zu den Integrationsprotokollen gehören OPC UA, Modbus TCP, REST API und MQTT. Die Plattform exportiert Daten als CSV, JSON und XML und überträgt sie in Echtzeit als Datenstrom an Drittsysteme.

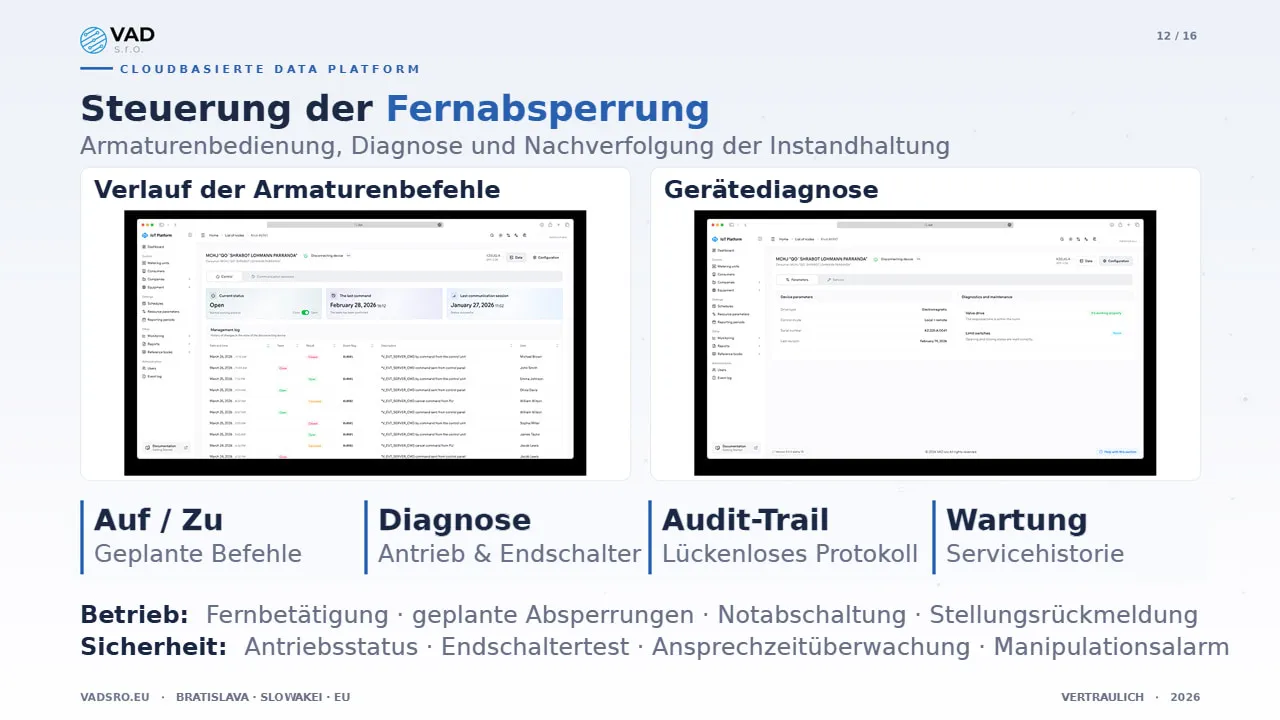

Fernabsperrung

Die Plattform bietet die Fernsteuerung von Armaturen mit Diagnose und Nachverfolgung der Instandhaltung. Bediener senden Befehle zum Öffnen und Schließen, planen Absperrungen, lösen Notabschaltungen aus und verfolgen die Stellungsrückmeldung in Echtzeit. Das Diagnosemodul überwacht den Zustand des Armaturenantriebs, den Status der Endschalter und die Ansprechzeit. Ein vollständiger Audit-Trail protokolliert jeden Befehl mit Zeitstempel, Ergebnis und Herkunft. Die Servicehistorie erfasst jeden Instandhaltungseinsatz mit Datum, Tätigkeitsbeschreibung und ausführender Person.

Anwendungsfälle

Das IIoT-Ökosystem bedient vier Versorgungssparten mit einer einzigen Plattform.

Gasmessung – Mengenumwerter, fernsteuerbare Absperrarmaturen, Schrank-Telemetrie, Leckage- und Manipulationsalarme.

Wasserversorgung – Ultraschallzähler, Drucküberwachung, Verbrauchsanalysen, Verlusterkennung.

Fernwärme – Rechenwerke von Wärmezählern, Steuerung von Armaturenstationen, Telemetrie der Übergabestationen, Temperaturüberwachung.

Industrie – Hydrauliksysteme, Pneumatiknetze, Sensoren in Heizzentralen, Kompressorsteuerung.

Normen und Konformität

Alle VAD-Produkte werden in der EU entwickelt und gefertigt.

Norm/Richtlinie	Geltungsbereich	Details
CE	EU-Konformität	Produktkennzeichnung für den EU-Markt
MID	Messgeräterichtlinie	Zulassung für Abrechnungszwecke nach Richtlinie 2014/32/EU
EN ISO 4064	Norm für Wasserzähler	Genauigkeitsklasse 2 (E2)
IP65 / IP68	Schutzart	VADTel-SENS: IP65, VADTel-WUSM-25: IP68
SELV	Schutzkleinspannung	Stromkreise < 30 V DC, OVC II
AISI 316L	Edelstahl	Korrosionsbeständig, alternativ 304

EU-Konformitätserklärung für jedes Produkt. WEEE-Konformität und vollständige Rückverfolgbarkeit der Produkte.

Warum VAD

Industrielles IoT seit 1995 – über 30 Jahre Erfahrung und mehr als 12.890 installierte Wassermessstellen. Vier Regionalbüros betreuen die EU, die MENA-Region, Nord- und Südamerika sowie Asien.

Region	Adresse	Kontakt
Europa · Hauptsitz	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
Nord- und Südamerika	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Asien	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Kontakt

Ein Ökosystem. Jedes Wassernetz. Volle Kontrolle.

Nächster Schritt – Workshop zum Pilotumfang. 90 Minuten · online oder vor Ort · Ergebnis: Projektumfang und kommerzielle Eckdaten.
