Розумний облік води — промислове IoT-рішення

VAD Water Metering Solution — промислове IoT-рішення для операторів водопостачання. Ультразвукові розумні лічильники, датчики тиску, дистанційне керування запірною арматурою та Data Platform від одного європейського виробника.

Рішення охоплює весь ланцюг — від польових датчиків і шафних контролерів до Data Platform та інтеграції зі SCADA на бекенді. Розроблено і вироблено в ЄС. Та сама архітектура працює у водопостачанні, газорозподілі, теплопостачанні та промислових застосуваннях.

Чому це важливо

Сектор водопостачання перебудовується під дією трьох факторів. Частка нерозрахункової води (NRW, Non-Revenue Water) зростає: європейські оператори втрачають до 26% очищеної води дорогою до споживача (EurEau). Розподільні мережі старіють — середній вік труб у муніципальних системах перевищує 40 років, значна частина прокладена у 1970–80-ті роки. Регулювання ЄС посилюється: Директива (ЄС) 2020/2184 про питну воду з 2027 року запроваджує нові обов’язки щодо моніторингу, жорсткіший контроль забруднювачів і частішу цифрову звітність. Прогнозований обсяг європейського ринку інтелектуальних систем водопостачання (smart water) — 4,7 млрд євро до 2028 року (CAGR 12,3%, MarketsAndMarkets).

Проблема

Оператори працюють наосліп: ручне зчитування показань, невиявлені витоки, немає даних про тиск, немає журналу аудиту.

Оператори стикаються одразу з трьома проблемами. Фізичні втрати у застарілих трубопроводах обходяться європейським мережам у 9,1 млрд євро на рік, а більшість витоків триває місяцями, перш ніж їх помітять. У більшості комунальних підприємств ЦСЄ показання знімають вручну один-два рази на рік — рахунки виставляють за оцінкою, аномалії лишаються невиявленими, моніторингу в реальному часі немає. По всьому ЄС 85% муніципальних мереж працюють зовсім без онлайн-моніторингу тиску та витрати, тож диспетчерські рішення спираються на скарги споживачів, а не на телеметрію.

Цільовий результат

Від реактивного гасіння пожеж — до управління водопостачанням на основі даних: погодинна телеметрія, оповіщення за хвилини, повний журнал аудиту за вимогами ЄС.

VAD переводить мережі водопостачання з реактивного управління на роботу з опорою на дані. Щорічне ручне зчитування показань змінюється погодинною телеметрією з розрахунковими даними. Витоки, які зараз знаходять за тижні чи місяці, перетворюються на оповіщення з координатами на карті — за хвилини. Прогалини в даних про тиск і витрату змінюються моніторингом за кожною зоною обліку (DMA, District Metered Area) у реальному часі. Відсутній журнал аудиту стає повним цифровим записом, що відповідає вимогам ЄС.

Архітектура рішення

Єдина екосистема: розумні пристрої, IoT-зв’язок та Data Platform — наскрізне рішення від одного постачальника.

IIoT Екосистема побудована на трьох рівнях. Розумні пристрої: датчик тиску і температури VADTel-SENS, ультразвуковий лічильник води VADTel-WUSM-25 і контролер на DIN-рейку VADTel-ValveLink. Зв’язок — через GPRS, NB-IoT і LoRaWAN. Data Platform відповідає за аналітику, оповіщення та керування запірною арматурою. Дані надходять від датчика через NB-IoT або GPRS у платформу, а звідти — на дашборди і через API.

Розумні пристрої обліку води

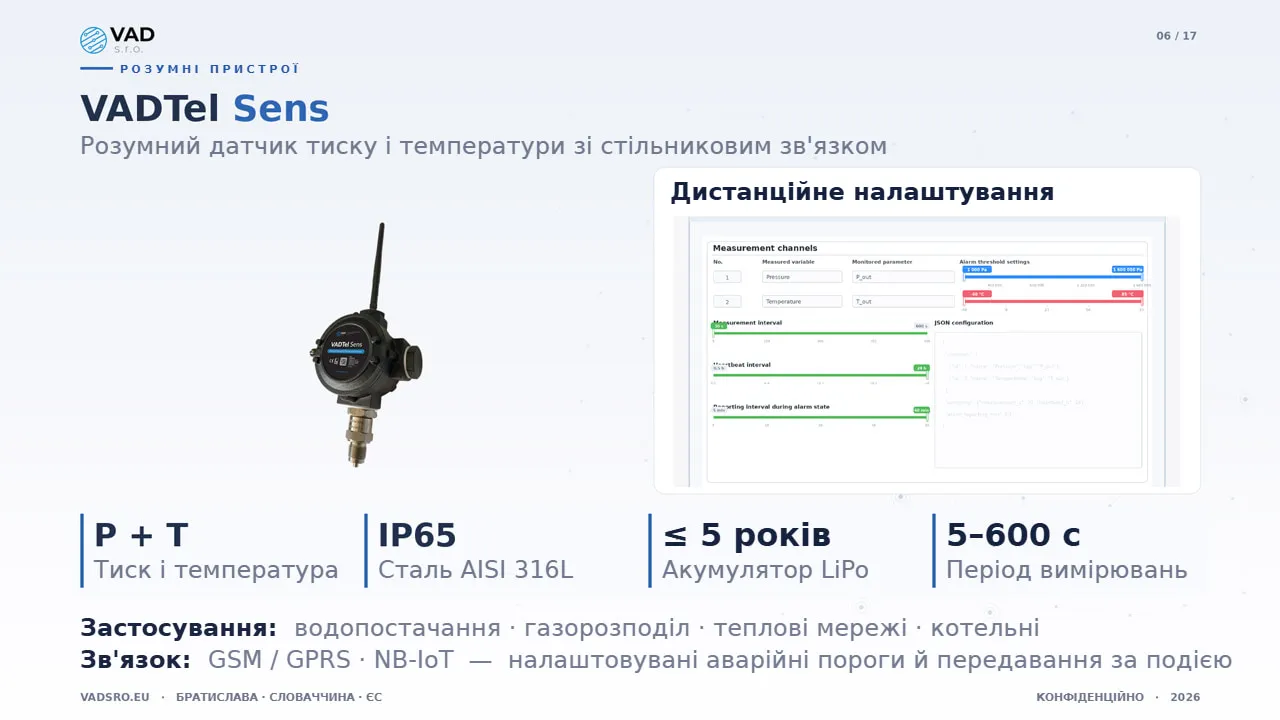

VADTel-SENS

Датчик тиску і температури зі стільниковим зв’язком для польового встановлення. Суцільний корпус із нержавної сталі AISI 316L із захистом IP65, вбудований акумулятор LiPo забезпечує до п’яти років автономної роботи. Інтервал вимірювань 5–600 секунд. Зв’язок через GSM, GPRS і NB-IoT, налаштовувані пороги аварійних оповіщень і передавання даних за подією. Застосування: водопостачання, газорозподіл, теплові мережі, котельні.

Параметр	Значення
Вимірювання	Тиск + температура
Корпус	IP65, сталь AISI 316L
Батарея	LiPo, до 5 років
Інтервал	5–600 секунд
Зв’язок	GSM / GPRS / NB-IoT

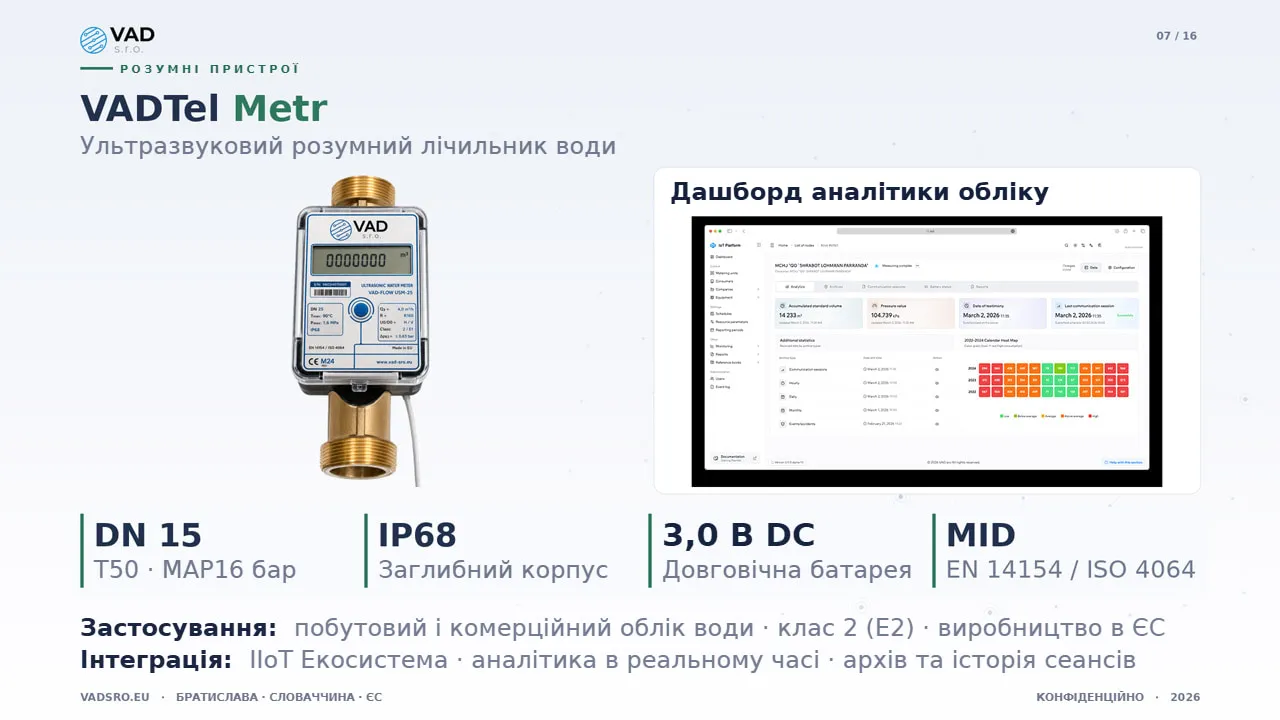

VADTel-WUSM-25

Ультразвуковий розумний лічильник води для побутового і комерційного застосування. DN 25, рейтинг MAP 16 / T50, заглибний корпус IP68. MID-сертифікований за EN ISO 4064 клас 2 (E2), виробництво в ЄС. Живлення — батарея 3,0 В DC тривалого терміну служби. Інтегрований із Data Platform: аналітика в реальному часі, доступ до архіву та історія сеансів зв’язку.

Параметр	Значення
Номінальний діаметр	DN 25
Захист	IP68, заглибний
Живлення	Батарея 3,0 В DC тривалого терміну служби
Сертифікація	MID, EN ISO 4064
Точність	Клас 2 (E2)

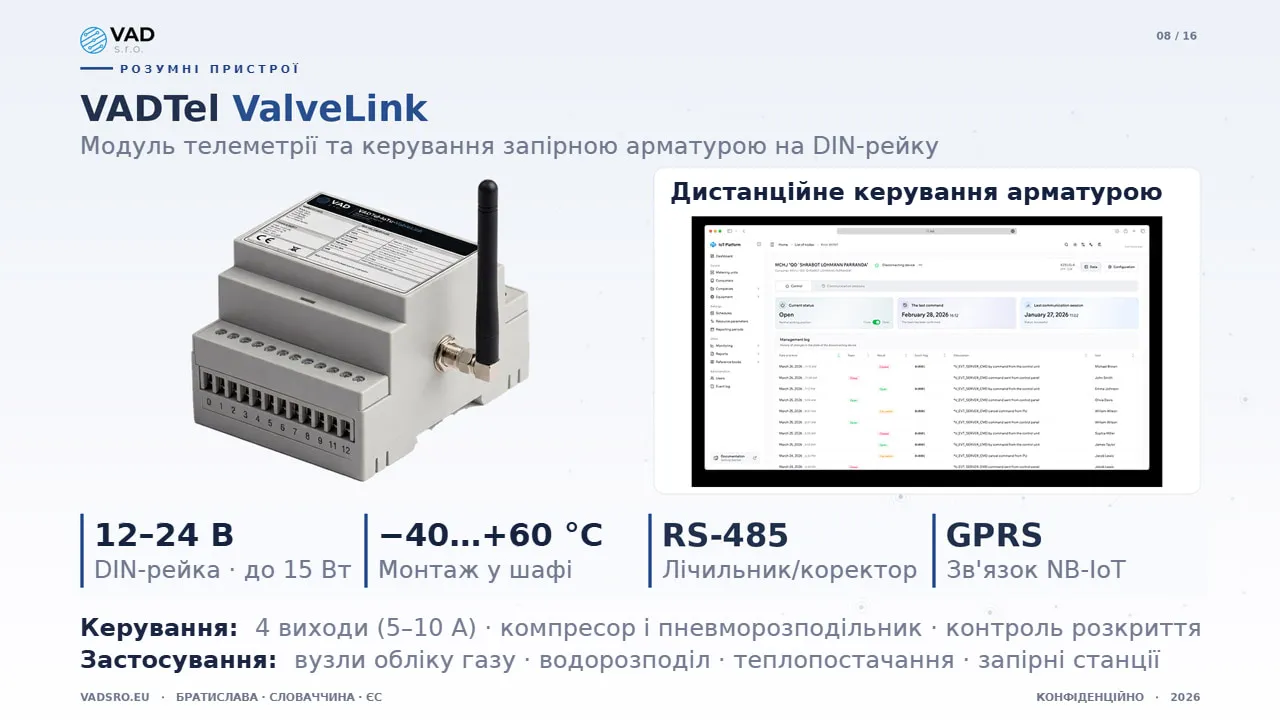

VADTel-ValveLink

Модуль телеметрії та керування запірною арматурою на DIN-рейку для встановлення у вимірювальну шафу. Живлення 12–24 В DC, споживання до 15 Вт, робочий діапазон від −40 до +60 °C. Ізольований інтерфейс RS-485 для лічильників і коректорів, стільниковий зв’язок GPRS і NB-IoT, чотири виходи 5–10 А для керування компресором і пневморозподільником, вхід контролю несанкціонованого розкриття шафи. Застосування: вузли обліку газу, водорозподільні мережі, теплопостачання, віддалені запірні станції.

Параметр	Значення
Живлення	12–24 В DC, до 15 Вт
Температура	від −40 до +60 °C
Інтерфейс обліку	RS-485, ізольований
Стільниковий зв’язок	GPRS / NB-IoT
Виходи	4 (5–10 А)

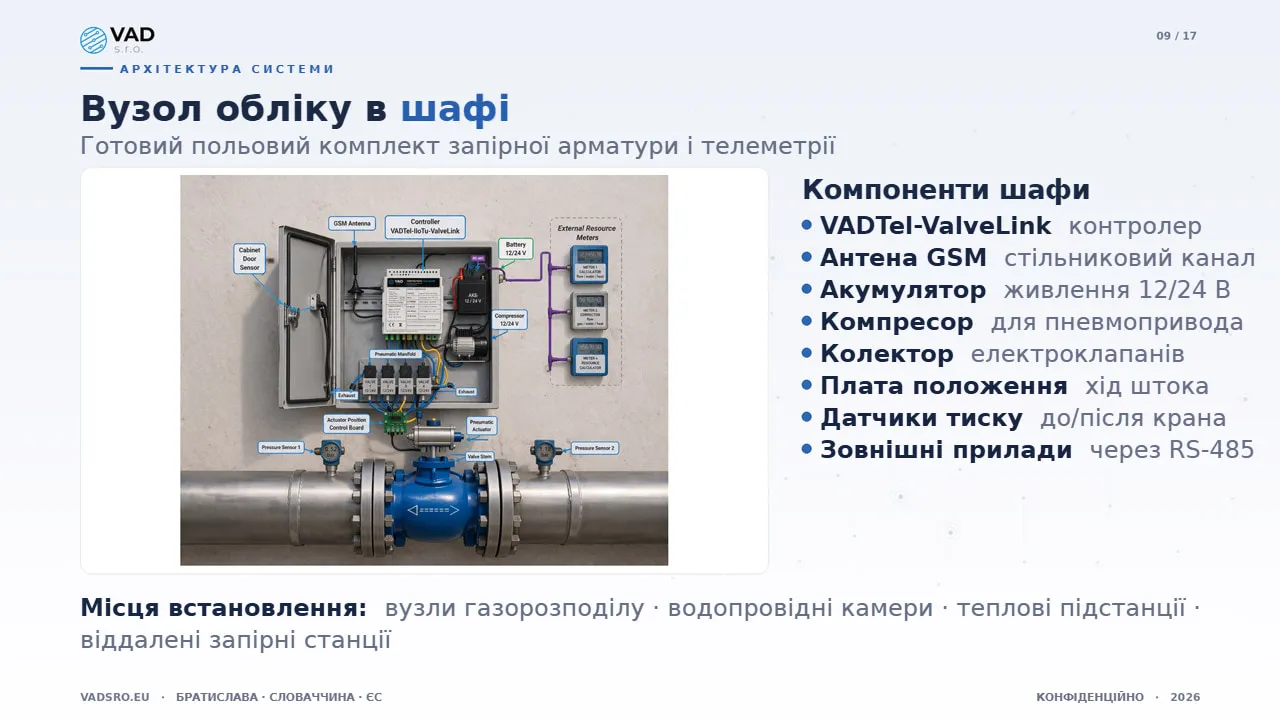

Польовий вузол обліку

Готовий польовий комплект запірної арматури і телеметрії — усі компоненти для дистанційного обліку води та керування арматурою в одній шафі.

До комплекту входять: контролер VADTel-ValveLink, антена GSM для стільникового зв’язку, акумуляторне живлення 12/24 В DC, пневматичний компресор, колектор електромагнітних клапанів, плата датчика положення штока привода, датчики тиску до і після арматури, зовнішні прилади обліку через RS-485. Типові місця встановлення: водопровідні камери, вузли редукування тиску, теплові підстанції, вузли газорозподілу, віддалені запірні станції.

Data Platform у хмарі

Data Platform

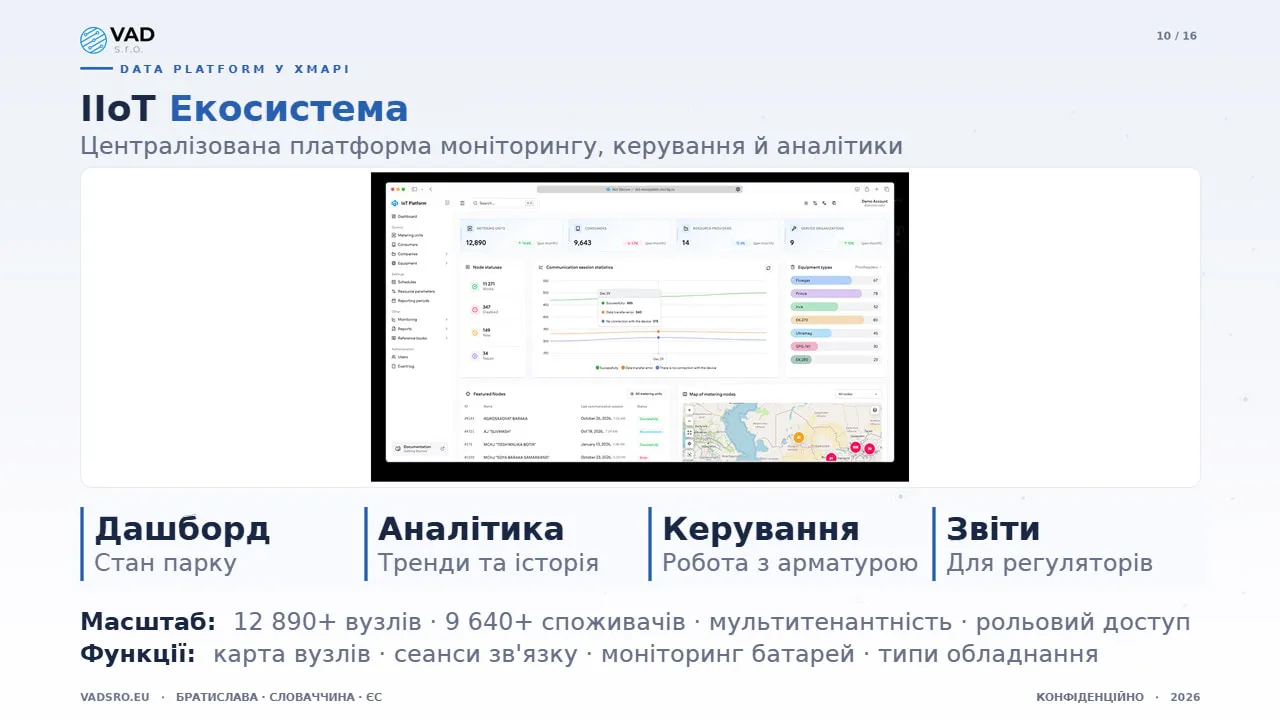

Data Platform — хмарна підсистема IIoT Екосистеми: єдине середовище для моніторингу, керування й аналітики по всьому розгорнутому парку. Зараз платформа обслуговує понад 12 890 вузлів обліку і 9 640 споживачів, працює в мультитенантній архітектурі з рольовим керуванням доступом. Чотири основні напрями: дашборд стану парку, аналітика трендів та історичні дані, операції із запірною арматурою, звіти про відповідність вимогам.

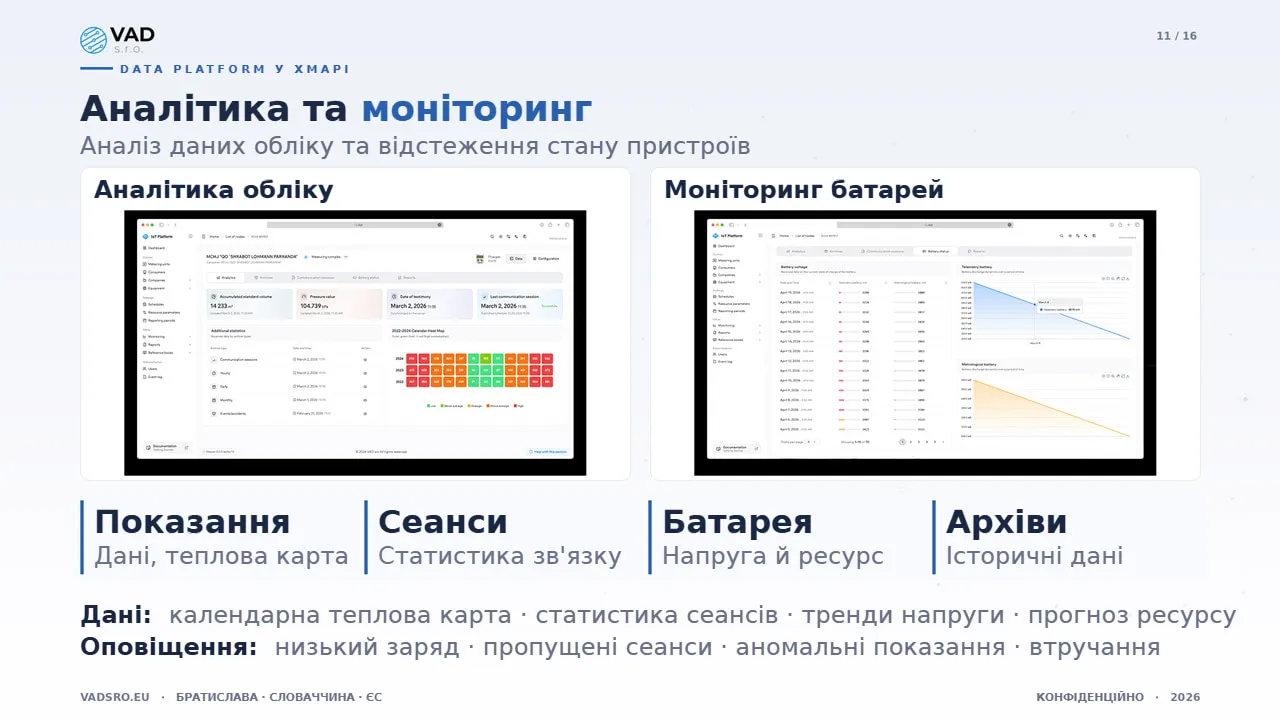

Аналітика та моніторинг

Платформа поєднує в одному представленні аналіз даних обліку і контроль стану пристроїв: календарні теплові карти показань приладів, статистика сеансів зв’язку, моніторинг напруги батарей з прогнозом ресурсу, архіви історичних даних. Налаштовувані оповіщення охоплюють низький заряд батареї, пропущені сеанси зв’язку, аномальні показання та події несанкціонованого розкриття.

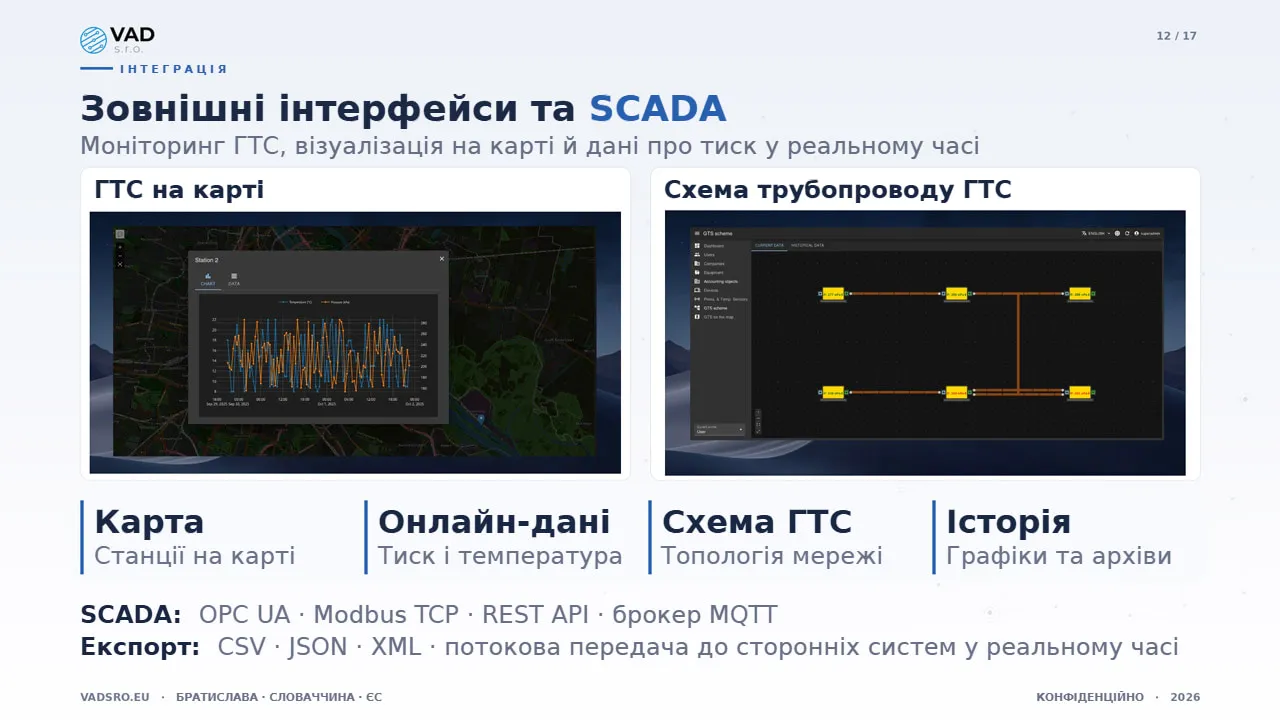

Зовнішні інтерфейси та SCADA

Платформа інтегрується із зовнішніми SCADA-системами для моніторингу газотранспортної системи (ГТС / GTS), візуалізації на карті й роботи з тиском у реальному часі. Карта ГТС розміщує станції на географічній підкладці, поряд — графіки температури і тиску онлайн. Схема трубопроводу ГТС відображає топологію мережі з актуальними показниками тиску на кожному вузлі. Протоколи інтеграції: OPC UA, Modbus TCP, REST API і MQTT. Платформа вивантажує дані у CSV, JSON та XML і веде потокову передачу до сторонніх систем у реальному часі.

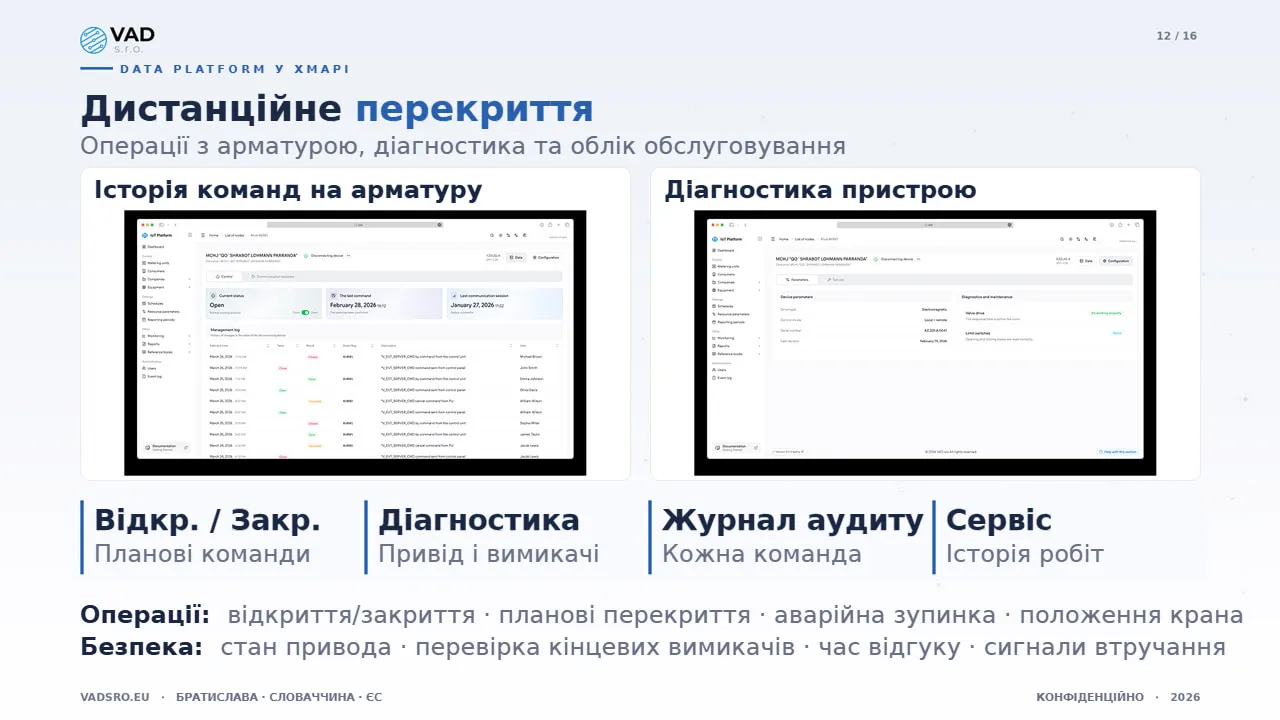

Дистанційне перекриття

Платформа забезпечує дистанційне керування запірною арматурою з діагностикою та обліком обслуговування. Оператори подають команди на відкриття і закриття, планують відключення, запускають аварійну зупинку і в реальному часі бачать зворотний зв’язок за положенням. Модуль діагностики відстежує стан привода, статус кінцевих вимикачів і час відгуку. Повний журнал аудиту фіксує кожну команду — з міткою часу, результатом і джерелом. Історія обслуговування реєструє кожний технічний захід — з датою, описом робіт та виконавцем.

Сценарії застосування

IIoT Екосистема обслуговує чотири сегменти комунального господарства на одній платформі.

Облік газу — коректори об’єму газу, дистанційні запірні клапани, шафна телеметрія, оповіщення про витоки та несанкціоноване розкриття.

Водопостачання — ультразвукові лічильники, моніторинг тиску, аналітика споживання, виявлення втрат.

Теплопостачання — теплолічильники, керування запірними станціями, телеметрія підстанцій, контроль температури.

Промисловість — гідравлічні системи, пневматичні мережі, датчики в котельнях, керування компресорами.

Стандарти та відповідність

Усі продукти VAD розроблено та вироблено в ЄС.

Стандарт	Сфера	Деталі
CE	Відповідність ЄС	Маркування продукції для ринку ЄС
MID	Директива з метрології	Затвердження для комерційного обліку за Директивою 2014/32/EU
EN ISO 4064	Стандарт лічильників води	Точність класу 2 (E2)
IP65 / IP68	Захист від зовнішніх впливів	VADTel-SENS: IP65, VADTel-WUSM-25: IP68
SELV	Безпечна низька напруга	Кола < 30 В DC, OVC II
AISI 316L	Нержавна сталь	Корозійна стійкість, альтернатива 304

Декларація про відповідність ЄС на кожний продукт. Відповідність WEEE та повна простежуваність продукції.

Чому VAD

Промисловий IoT з 1995 року — понад 30 років роботи, розгорнуто понад 12 890 вузлів обліку води. Чотири регіональні офіси охоплюють ЄС, MENA, Північну і Південну Америку та Азію.

Регіон	Адреса	Контакти
Європа · штаб-квартира	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
Північна і Південна Америка	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Азія	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz
