Промышленный IoT для газораспределения и учёта газа

Полный стек промышленного IoT (IIoT) для газораспределения: ATEX-датчики, контроллеры, интеллектуальный учёт и IIoT Платформа с ИИ-микросервисами — от одного европейского производителя.

Наше решение используется газораспределительными (ГРО / DSO) и газотранспортными (ГТО / TSO) организациями, а также муниципальными операторами газовых сетей в ЕС и СНГ; в эксплуатации — более 100 000 устройств. Все уровни — датчики, контроллеры, интеллектуальные счётчики и IIoT Платформа — проектируются, производятся и сертифицируются в ЕС, рассчитаны на взрывоопасные зоны ATEX Zone 1, отвечают требованиям Регламента (ЕС) 2024/1787 о метане и обеспечивают удалённое перекрытие крана менее чем за пять минут.

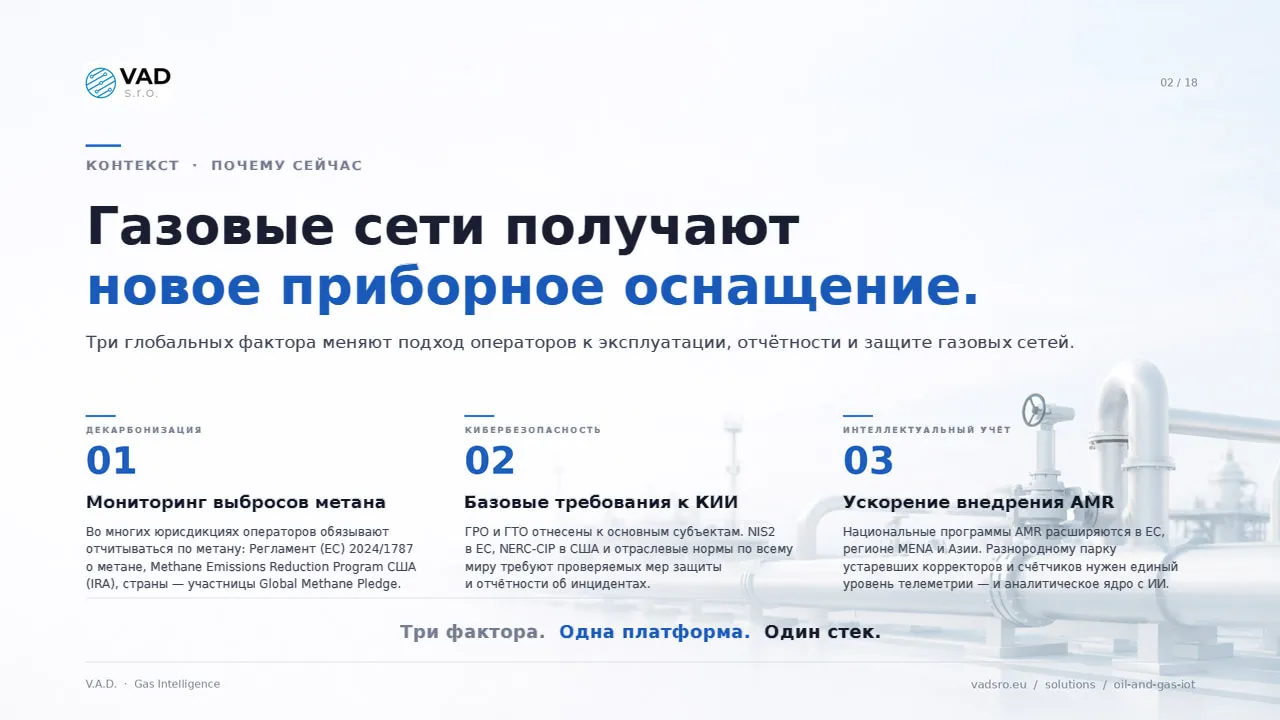

Почему это важно

Газораспределение перестраивают три фактора. Регулирование метана ужесточается: Регламент (ЕС) 2024/1787 о метане, Methane Emissions Reduction Program (MERP) США в рамках Inflation Reduction Act и Oil & Gas Methane Partnership 2.0 (OGMP 2.0) обязывают операторов измерять, отчитываться и сокращать выбросы на основе проверяемых данных. Распределительные сети стареют: средний возраст европейской сети — свыше 40 лет, коммерческие потери у операторов ЦВЕ достигают 5–8%. ИТ-ландшафт раздроблен: у оператора одновременно работают десятки несвязанных между собой стеков SCADA, учёта и биллинга от разных поставщиков — без единого источника достоверных данных и без управления в реальном времени.

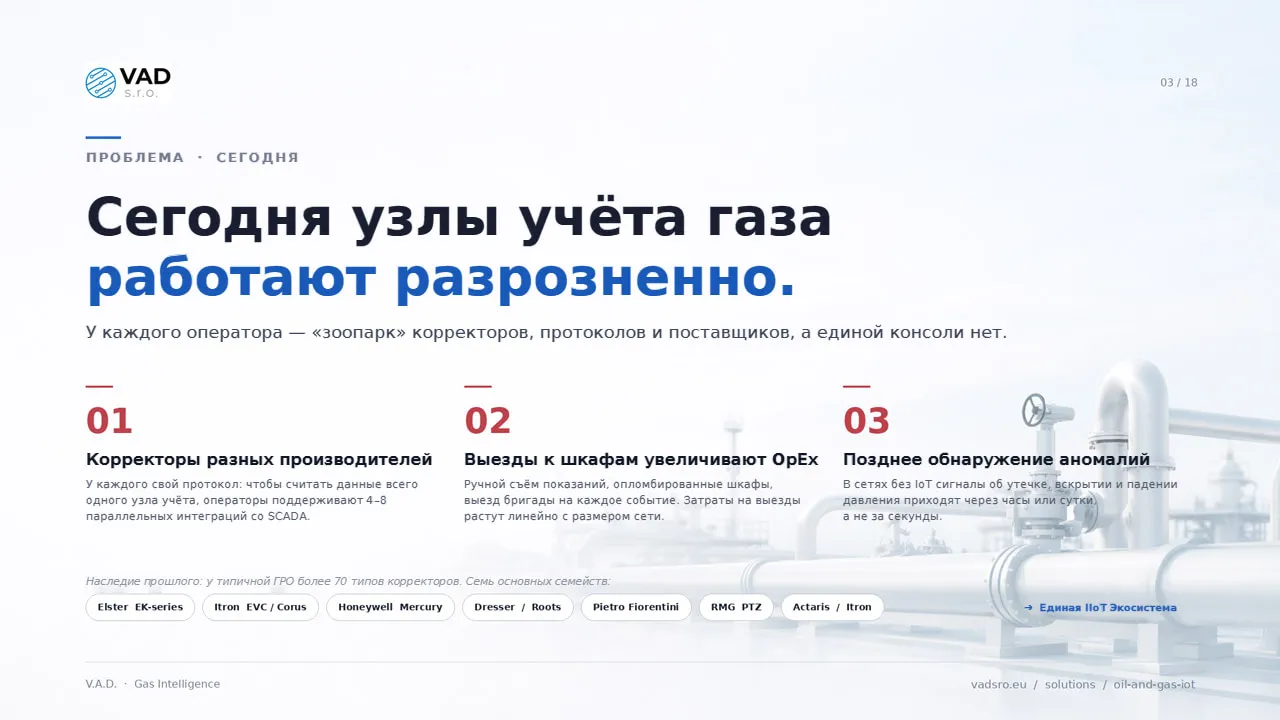

Проблема

Газовый оператор работает вслепую: более 70 семейств корректоров, ручной съём показаний, нет удалённого управления, нет журнала аудита.

Большинство газовых операторов работает с разрозненными узлами учёта. В сетях ЕС и СНГ развёрнуто свыше 70 семейств корректоров объёма газа — Honeywell (включая Elster и RMG), Itron, Dresser (Baker Hughes), RMA и десятки локальных OEM-производителей — у каждого свой протокол, своя прошивка и свои сервисные процедуры. Показания снимают вручную раз или два в год, без выявления аномалий и без мониторинга в реальном времени. Запорные краны открывают и закрывают на месте — без удалённого управления и без цифрового журнала аудита. У регуляторов, операторов и потребителей — одна и та же слепая зона.

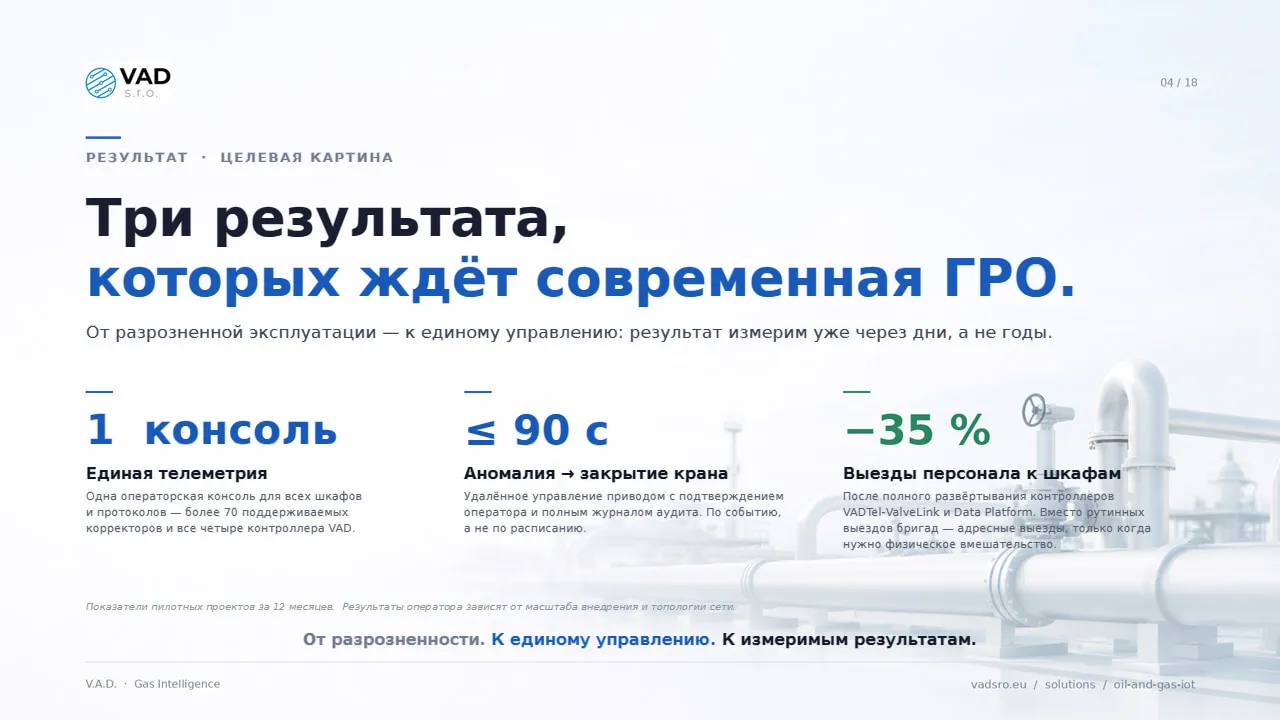

Целевая картина

От реактивной эксплуатации — к газораспределению по данным: почасовая телеметрия, действие с краном менее чем за пять минут, полное соответствие требованиям ЕС.

VAD переводит газовое хозяйство из режима реагирования в режим управления по данным. Почасовая телеметрия расчётной точности заменяет ручной съём показаний раз или два в год. Время от аномалии до действия с краном сокращается с часов и суток до менее пяти минут. На месте отсутствующего журнала аудита появляется полный цифровой след, соответствующий требованиям ЕС: каждое показание, каждое оповещение и каждая команда фиксируются.

Семейство контроллеров

Четыре устройства закрывают любую топологию газовой сети — от одиночного узла до полноценного регионального участка.

VADTel-IIoTU3

Модуль сотовой телеметрии для корректоров объёма природного газа во взрывоопасных зонах. Считывает данные с корректора и передаёт их в IIoT Платформу по GSM, GPRS, LTE-M или NB-IoT.

VADTel-AIIoTU8

Модуль сотовой телеметрии для корректоров объёма природного газа во взрывоопасных зонах, с автономным питанием (3,4–4,2 В, 8000 мА·ч). Считывает данные с корректора и передаёт их в IIoT Платформу по GSM, GPRS, LTE-M или NB-IoT.

VADTel-AIoTU5

Модуль сотовой телеметрии для бытовых газовых счётчиков с интеграцией в системы умного дома. Передаёт показания в IIoT Платформу по GSM, GPRS, LTE-M или NB-IoT.

VADTel-ValveLink

Блок управления краном для удалённого перекрытия. Управляет пневматическими или электрическими приводами, считывает положение, работает через ATEX-барьеры для установки в Zone 1 и записывает каждую операцию в облачный журнал аудита.

Интеллектуальный учёт

VADTel-MT-G6

Интеллектуальный счётчик газа с микротермальным измерением — без подвижных элементов. Три варианта по расходу (G6, G10–G16, G25) закрывают применение от бытового до коммерческого. Одновременно измеряет давление, температуру и объём, передаёт данные по GPRS или NB-IoT (опционально — LoRaWAN и RS-485), работает на двухбатарейной архитектуре: свыше 6 лет на метрологию и до 10 лет на телеметрию. Имеет встроенный электромагнитный запорный клапан. Сертифицирован по MID (Директива 2014/32/EU) к стандарту EN 17526:2021 для коммерческого учёта.

Диапазон расхода	Значение
G6	0,06–11 м³/ч
G10–G16	0,1–25 м³/ч
G25	0,25–40 м³/ч
Эксплуатация	−40 … +55 °C · IP65
ATEX	II 2G Ex ib IIB T4 Gb X
Связь	GPRS / NB-IoT (опц. LoRaWAN, RS-485)
Батарея	двойная — свыше 6 лет на метрологию, до 10 лет на телеметрию

Electronic Metering Device (EMD)

Цифровая считывающая головка для механических газовых счётчиков. Устанавливается на действующие мембранные счётчики, добавляет импульсный и RS-485 выходы и превращает существующий парк в узлы интеллектуального учёта без замены приборов. Питание раздельное (метрология и телеметрия — на разных источниках), передача с диверсификацией сеансов, ИИ-определение утечек при открытом клапане.

Параметр	Значение
Соответствие	EN 1359:2017 · MID 2014/32/EU
Эксплуатация	−40 … +60 °C · УФ-стойкий
Связь	GSM / NB-IoT / LTE-M
Батарея	LiPo 2000 мА·ч · 5–10 лет
Экономия трафика	собственный протокол, −70% к нагрузке GSM
Перекрытие + ИИ	удалённое управление краном · обнаружение аномалий утечки

ATEX-датчик и Edge AI

VADTel-SENS

Сотовый датчик давления и температуры для прямой установки во взрывоопасных зонах Zone 1. Сертификация ATEX II 2G Ex d IIC T6 Gb X, герметичный корпус из нержавеющей стали AISI 316L, IP65, диапазон −40 … +85 °C. Связь — GSM, GPRS и NB-IoT. Автономное питание от батареи: три варианта дают ≈ 2 000, 4 500 или 8 000 сеансов связи соответственно. Интервал измерений — от пяти секунд до десяти минут. Edge AI на устройстве выявляет на месте сигнатуры утечек, падения давления и попытки вскрытия и передаёт только аномалии — экономит трафик и продлевает ресурс батареи. Контроллеры размещаются в безопасной зоне и подключаются к линиям датчиков Zone 1 через искробезопасные барьеры Ex ib.

Параметр	Значение
Сертификация ATEX	II 2G Ex d IIC T6 Gb X
Зона	Zone 1 (прямая установка)
Корпус	IP65 · AISI 316L · M20 × 1,5
Эксплуатация	−40 … +85 °C
Связь	GSM · GPRS · NB-IoT
Питание	автономное · 3 варианта батареи
Батарея — стандартная	≈ 2 000 сеансов связи
Батарея — увеличенная	≈ 4 500 сеансов связи
Батарея — максимальная	≈ 8 000 сеансов связи
Давление — избыточное	0–40 кПа (сети низкого давления)
Давление — абсолютное	160 / 400 / 600 кПа · 1,0 / 1,6 / 2,5 / 4,0 МПа
Давление — на заказ	до 60 МПа
Edge AI	классификация: утечки · давление · вскрытие

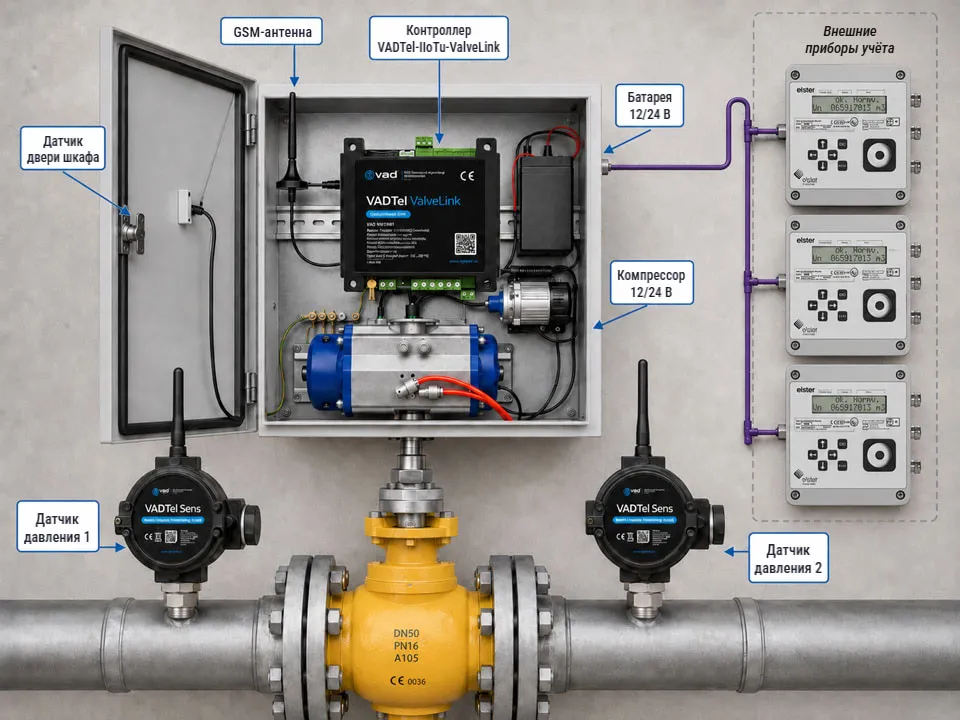

Измерительный шкаф узла учёта

Измерительный шкаф узла учёта VAD объединяет всё, что нужно для удалённого учёта газа и управления краном, в одном полевом комплекте. В состав входят: контроллер VADTel-ValveLink, искробезопасные барьеры Ex ib для линий датчиков Zone 1, GSM-антенна для сотового канала, источник питания 12/24 В, компрессор пневматического привода, коллектор электромагнитных клапанов, плата контроля положения привода, датчики давления на входе и выходе, внешние корректоры с интерфейсом RS-485. Типовые объекты установки — узлы газораспределения, газорегуляторные пункты, районные пункты редуцирования, удалённые крановые камеры.

Облачная платформа

IIoT Платформа

IIoT Платформа — облачный компонент VAD IIoT Экосистемы: единая среда мониторинга, управления и аналитики по всему развёрнутому парку. Платформа обслуживает более 100 000 устройств в 10+ странах, работает в мультитенантной архитектуре с ролевым управлением доступом. Четыре опорных направления: статус парка и карта в реальном времени, трендовая аналитика и исторический архив, операции с кранами и журнал аудита, отчётность для регуляторов. Доступен полный справочник API для сторонних интеграций.

ИИ-микросервисы

В состав IIoT Платформы входят 15 ИИ-микросервисов, разбитых на три направления.

Обнаружение — анализ сигнатур утечек, выявление аномалий давления, обнаружение вскрытия и мошенничества, контроль состояния и дрейфа приборов учёта, отслеживание аномалий в топологии сети.

Оптимизация — аналитика нерасчётного метана, балансировка нагрузки, управление зонами давления, маршрутизация диспетчерских выездов, планирование обслуживания.

Прогнозирование — прогноз потребления, прогноз срока службы батарей, моделирование жизненного цикла активов, прогноз трендов выбросов, планирование мощностей.

В аналитическом представлении доступны календарные тепловые карты показаний, статистика сеансов связи и тренды напряжения батарей по каждому узлу.

Сценарий удалённого перекрытия

От обнаружения аномалии до закрытия крана — менее пяти минут, с полным журналом аудита.

Удалённое управление краном — это трёхшаговая последовательность со встроенными защитами.

Обнаружение — Edge AI на VADTel-SENS или платформа выявляют аномалию: падение давления, сигнатуру утечки, попытку вскрытия.

Подтверждение — оператор изучает контекст, проверяет ролевые права доступа, при необходимости запрашивает второе подтверждение.

Исполнение — VADTel-ValveLink закрывает кран с обратной связью о положении в реальном времени, журнал аудита фиксирует каждое событие.

Масштаб и языки

Одна архитектура — на любой масштаб.

Уровень 1 (национальный) — одна IIoT Платформа с федеративной мультитенантностью для национальных операторов и многорегиональных холдингов.

Уровень 2 (региональный) — свыше 10 000 узлов учёта на одну региональную ГРО или ГТО.

Уровень 3 (участок) — 1000 узлов на один районный участок или городскую службу эксплуатации.

Уровень 4 (узел) — отдельный шкаф или прибор учёта на объекте.

Между уровнями платформу менять не нужно.

IIoT Платформа и сопутствующие материалы локализованы на 18 языков.

Базовый — английский.

Уровень 1 (ядро ЕС) — немецкий, словацкий, чешский, польский.

Уровень 2 (расширенный ЕС) — французский, испанский, итальянский, венгерский, румынский, нидерландский.

Уровень 3 (глобальный) — турецкий, арабский (RTL), русский, узбекский, украинский,казахский, китайский.

В локализацию входят строки интерфейса, инструкции по установке, документация API и паспорта изделий. Мультитенантное представление «Компании» показывает операторов, ГРО и районные участки бок о бок на одной IIoT Платформе.

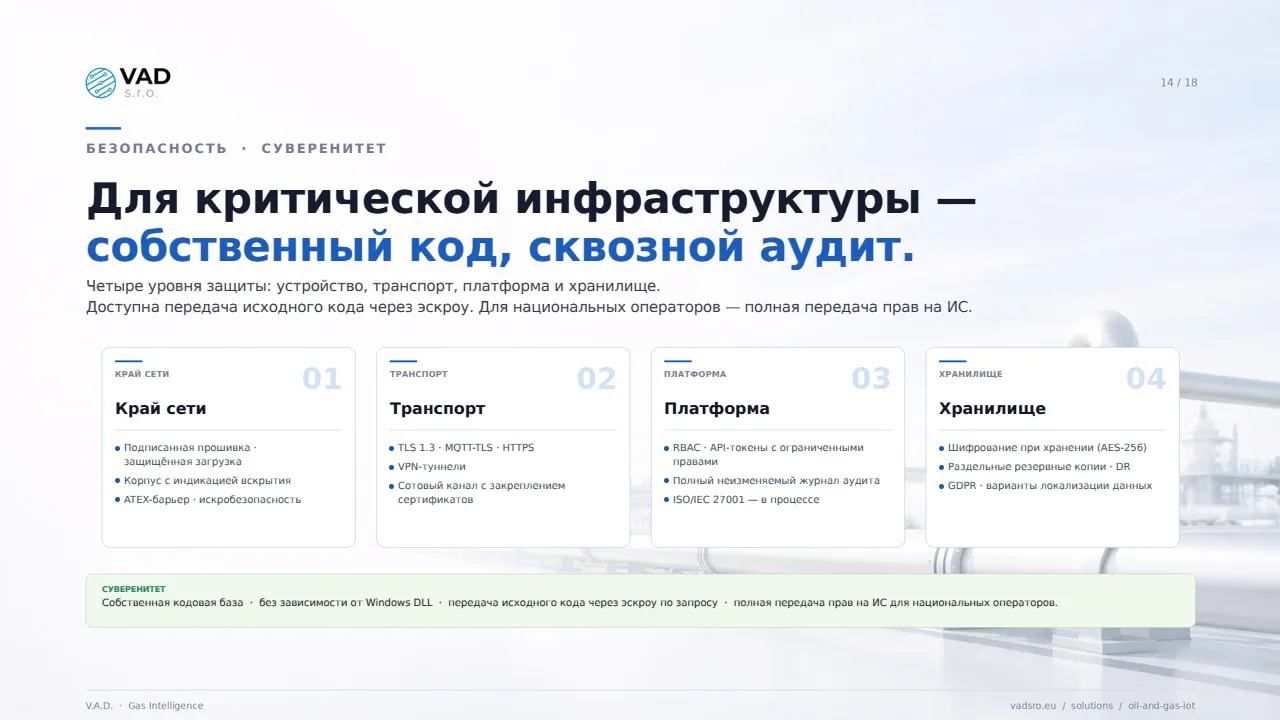

Безопасность и суверенитет

VAD рассчитан на развёртывания в критической инфраструктуре — четыре уровня защиты: край сети, транспорт, платформа, хранилище.

Край сети — подписанные прошивки с защищённой загрузкой, корпуса со следами вскрытия, искробезопасные ATEX-барьеры.

Транспорт — взаимный TLS, индивидуальные сертификаты устройств, шифрованные сотовые туннели.

Платформа — ролевое управление доступом, защищённые контейнеры, полное журналирование аудита.

Хранилище — шифрование данных в покое, географическая локализация, суверенный хостинг ЕС по умолчанию.

Собственный исходный код по всему стеку. Доступна передача исходного кода через эскроу. Для национальных операторов — полная передача прав на ИС.

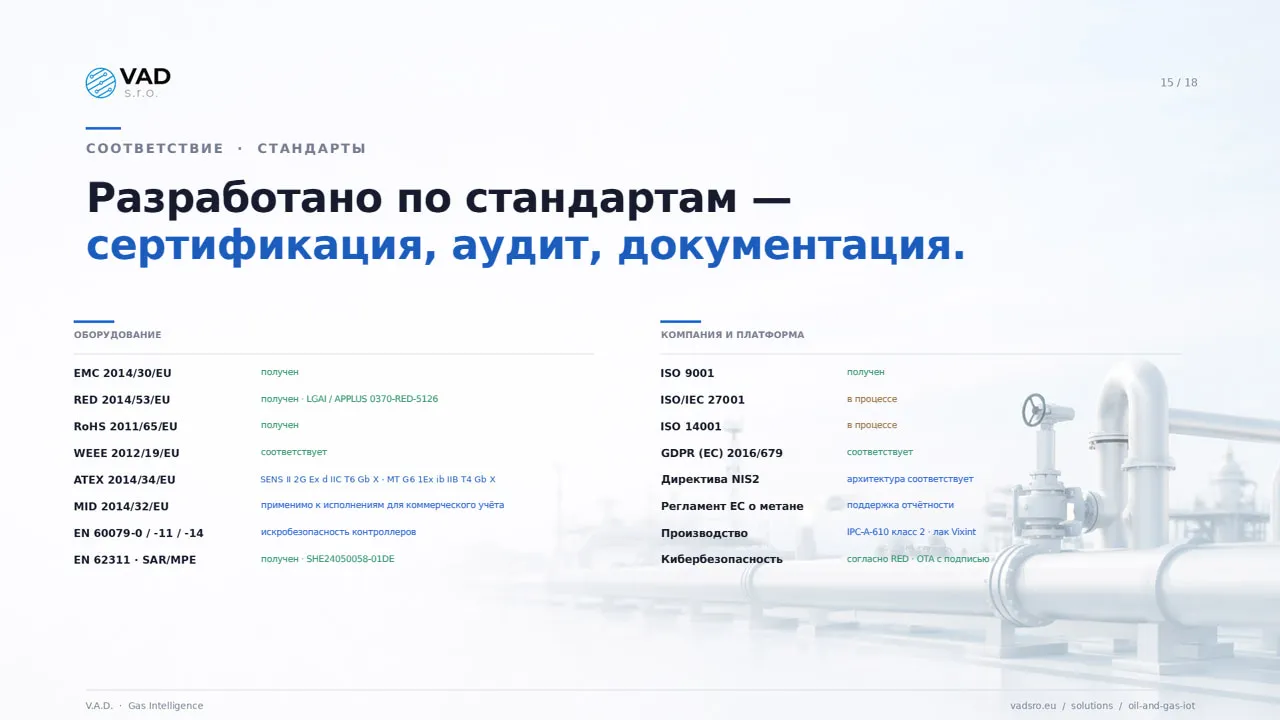

Стандарты и соответствие

Все продукты VAD проектируются, производятся и сертифицируются в ЕС.

Стандарт	Область применения	Подробности
ATEX	Датчики для взрывоопасных зон	II 2G Ex d IIC T6 Gb X
MID	Метрологическая директива	Коммерческий учёт газа
CE	Соответствие требованиям ЕС	Маркировка продукции для рынка ЕС
ISO 9001	Менеджмент качества	Получен
ISO 27001	Информационная безопасность	В процессе
ISO 14001	Экологический менеджмент	В процессе
IP65	Степень защиты	Полевые корпуса

Декларация соответствия ЕС на каждый продукт. Соответствие WEEE и полная прослеживаемость продукции.

Показатели пилота

Каждый пилот даёт измеримый результат в первые 90 дней. Типовые KPI пилота: развёртывание на одном объекте — менее 14 дней, измеримое в этом окне снижение нерасчётного метана, время от аномалии до действия — менее пяти минут, коммерческая окупаемость — менее 24 месяцев, готовая к отчётности база данных по Регламенту (ЕС) 2024/1787 о метане с первого дня. IIoT Платформа формирует пилотные отчёты по запросу и отдаёт их в стандартных форматах для регуляторов.

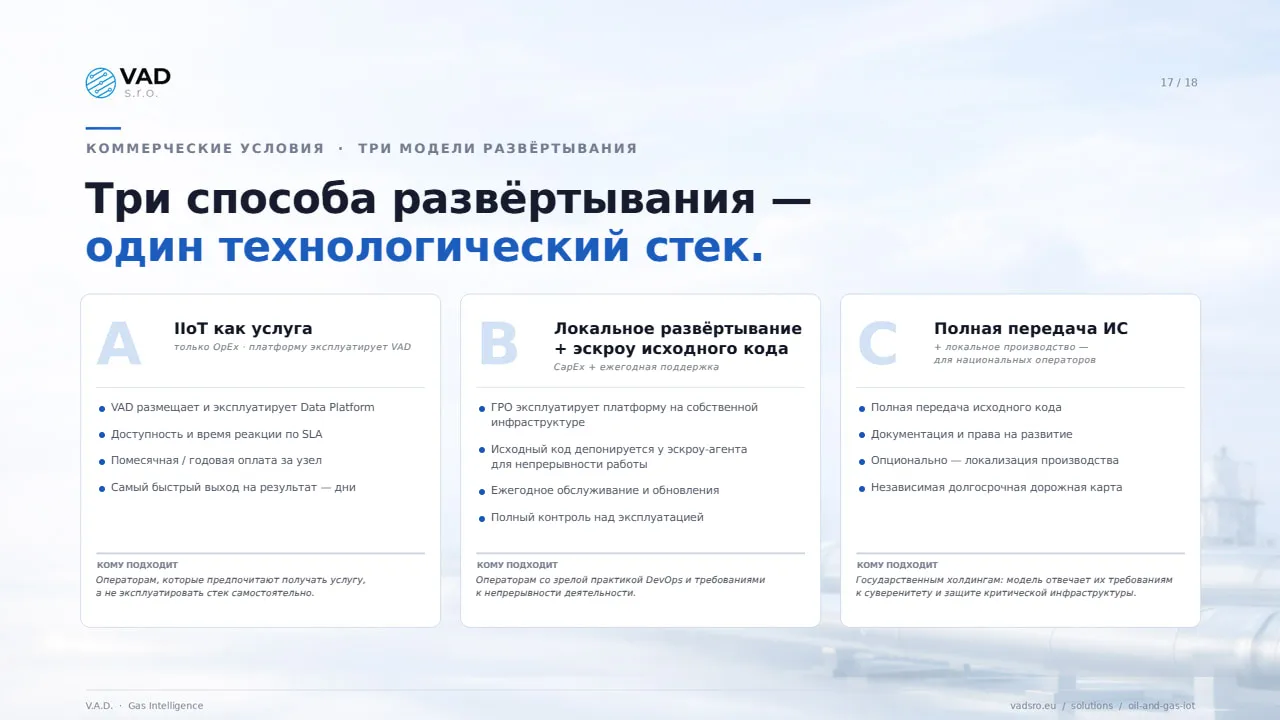

Коммерческие модели

VAD предлагает три коммерческие модели — под любые закупочные процедуры оператора и любые требования к суверенитету.

CapEx (разовая покупка) — единовременная оплата оборудования и лицензии на платформу, опционально — сервисный контракт. Самый короткий путь к собственности.

OpEx (подписка) — ежемесячная плата за узел: оборудование, платформа, обновления и поддержка. Прогнозируемый бюджет, нулевые стартовые вложения.

Полная передача прав на ИС — передача аппаратных решений, прошивок и исходного кода платформы с поддержкой локального производства. Для национальных операторов, которым нужен цифровой суверенитет.

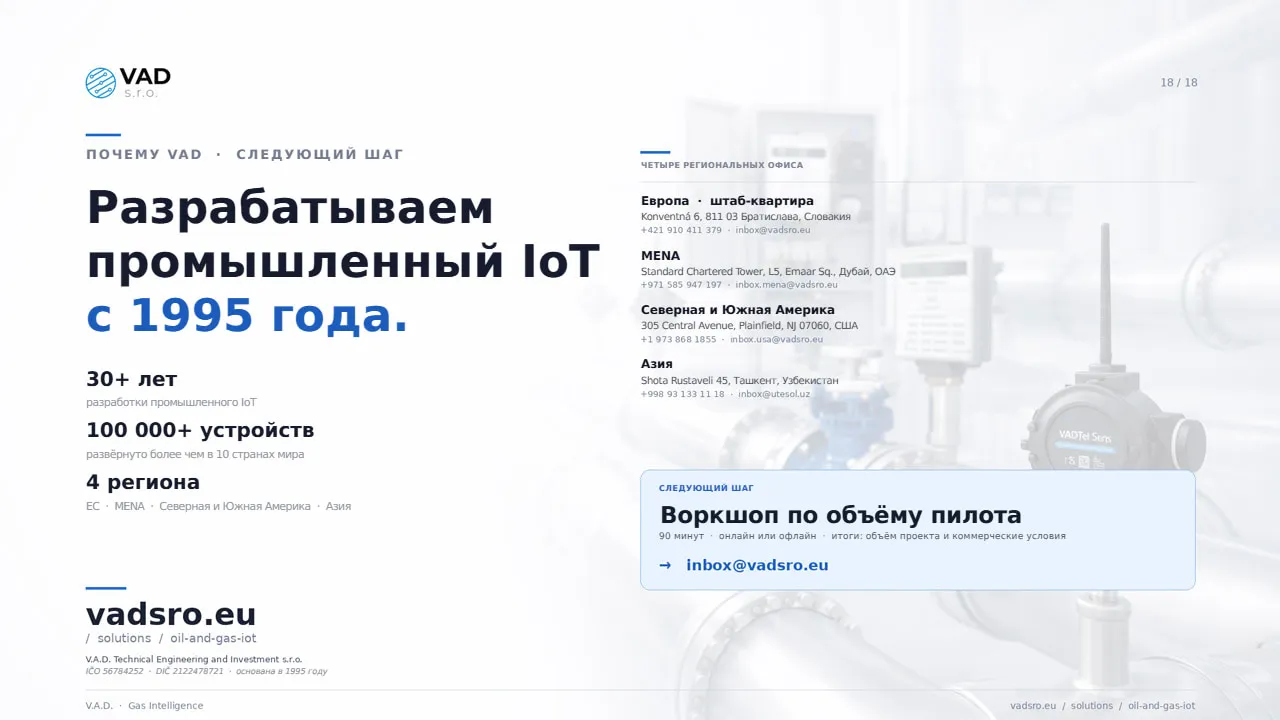

Почему VAD

Промышленный IoT с 1995 года — более 30 лет работы, свыше 100 000 устройств развёрнуто в 10+ странах. Четыре региональных офиса покрывают ЕС, MENA, Северную и Южную Америку и Азию.

Регион	Адрес	Контакты
Европа · штаб-квартира	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
Северная и Южная Америка	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Азия	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Контакты

Одна экосистема. Любая газовая сеть. Полный контроль.

Следующий шаг — воркшоп по объёму пилота. 90 минут · онлайн или офлайн · итоги: объём проекта и коммерческие условия.
