Промышленный IoT для операторов нефтегазовой отрасли
Промышленный IoT в нефтегазовой отрасли редко начинается с чистого листа. Инфраструктура оператора, как правило, объединяет корректоры объёма газа, вычислители расхода, RTU, запорную арматуру, контроллеры и локальные операторские интерфейсы — от разных производителей и из разных циклов модернизации. Сбор данных, обработка событий, доступ к архивам и управление оборудованием в итоге разнесены по отдельным системам.
Эту задачу VAD закрывает IIoT Платформой — центральным программным компонентом VAD IIoT Экосистемы, построенным для цифровизации нефтегазовой отрасли и газораспределения: от отдельного узла учёта до многоуровневого корпоративного развёртывания. Телеметрия, управление, архивные данные, эксплуатационные события и защищённые интеграции сходятся в одной операционной среде. Модель развёртывания, локализации и владения оператор при этом выбирает сам.
Проблема
У большинства нефтегазовых и газораспределительных операторов уже эксплуатируется разнородный парк оборудования — корректоры объёма газа и приборы учёта европейских и североамериканских производителей: Honeywell (включая Elster и RMG), Itron, Dresser (Baker Hughes) и RMA. Дело не в приборах: им не хватает общего цифрового контура.
Типичные проблемы:
- Разнородное оборудование: разная логика производителей, разные интерфейсы, разные поколения аппаратуры.
- Сбор данных идёт фрагментами: показания, архивы и аварийные сигналы остаются внутри отдельных локальных систем.
- Нет единого уровня управления — на уровне станции каждый объект управляется локально и по-своему.
- Сложно поддерживать и масштабировать: каждый новый объект или семейство устройств добавляет сложности в архитектуру.
Эксплуатационные последствия предсказуемы: реакция медленнее, прозрачность ниже, контроль слабее, поддержка дороже.
Архитектура решения
В единой операционной среде VAD объединяет полевую телеметрию, команды управления, архивные данные и корпоративные интеграции.

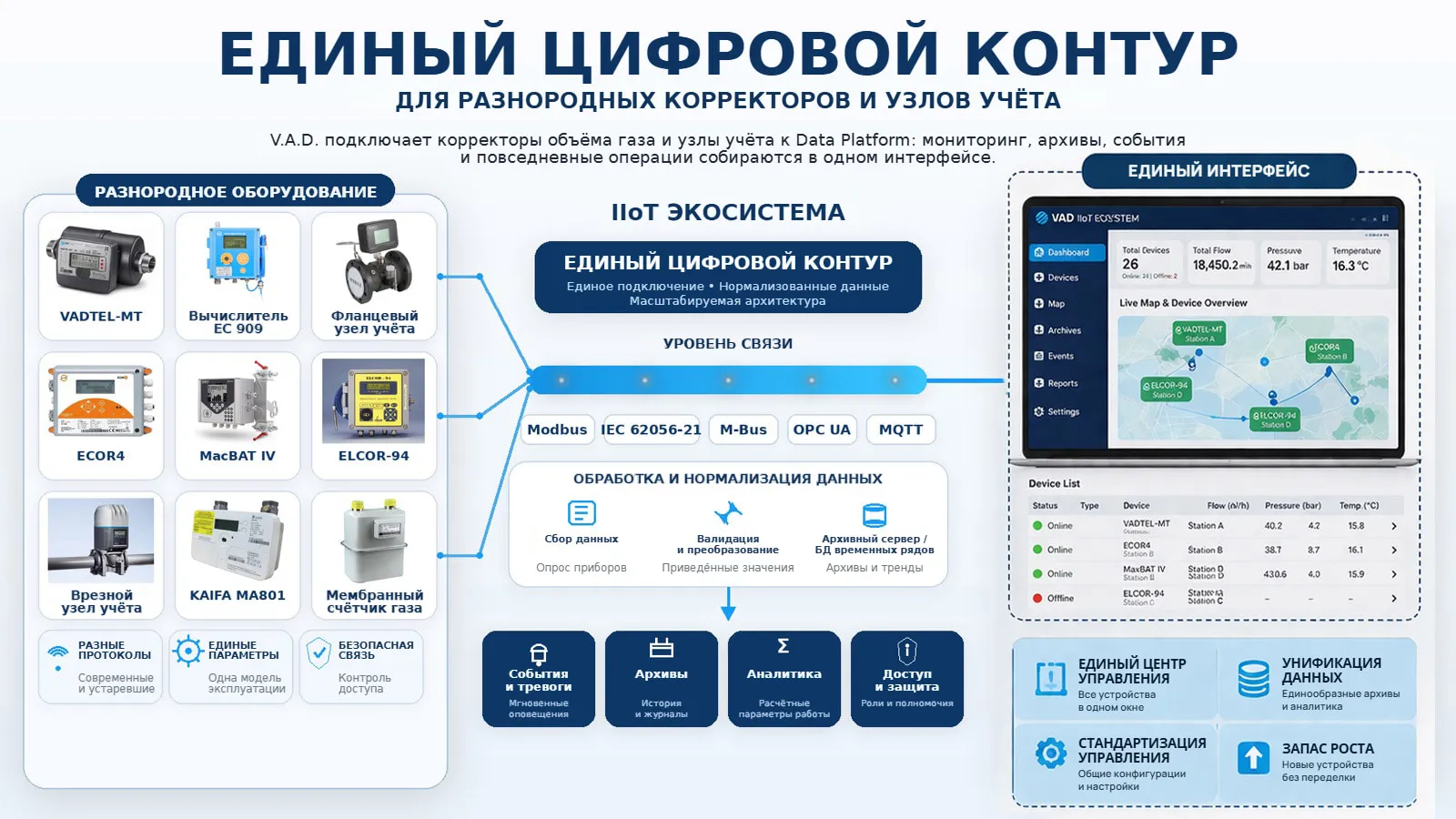

Единый цифровой контур для разнородных корректоров и узлов учёта
VAD подключает корректоры объёма газа и узлы учёта к IIoT Платформе: мониторинг, архивы, события и повседневные операции собираются в одном интерфейсе. Вместо поддержки нескольких изолированных контуров оператор работает по централизованной модели — стандартизованные настройки, единая обработка данных и запас на расширение без пересмотра всей архитектуры.
Единый контроллер: клапан, корректор, контроль вскрытия
Для узлов учёта VAD предлагает единый контроллер VADTel-ValveLink: он объединяет управление клапаном, интеграцию с корректором и контроль вскрытия в одном устройстве и в одном управляющем контуре. Это сокращает число точек отказа, упрощает монтаж и обслуживание, повышает эксплуатационную надёжность узлов учёта газа.
Один интерфейс для управления арматурой
В IIoT Платформе есть отдельная карточка узла учёта: оператор отдаёт команды открыть/закрыть, видит обратную связь по положению клапана, отслеживает промежуточные состояния и ведёт журнал событий в одном месте. Один интерфейс — для команд, контроля положения и журнала событий — заменяет разрозненные локальные инструменты.
Интеграция с корпоративными системами через API
IIoT Платформа интегрируется с корпоративными системами через документированный REST API. Практические сценарии — ERP, биллинг, диспетчеризация, SCADA, GIS и аналитические среды. Результат — единое информационное пространство для измерений, состояний оборудования и событий, с сохранением ролевого управления и аудита на всех уровнях.
Архитектура и масштабирование
IIoT Платформа масштабируется от отдельного объекта до распределённой операционной модели с несколькими организационными уровнями. Типичная структура:
- Корпоративный уровень — стандарты, роли, политика безопасности, KPI.
- Региональный уровень — операции филиалов, группы активов, управление доступом.
- Сервисный или диспетчерский уровень — события, сервисные процессы, интеграции.
- Уровень объекта — узлы учёта, клапаны, контроллеры, локальные измерительные средства.
Такая модель даёт централизованную видимость при локальном исполнении, наследование политик по всей структуре и расширение в новые регионы или на новые объекты — без переделки ядра платформы.
Безопасность и суверенитет
Безопасность встроена в операционную модель, а не добавлена сверху. Для нефтегазовой инфраструктуры VAD применяет четырёхуровневую защиту на всём пути от полевого датчика до платформы — ту же архитектуру, что и во всей VAD IIoT Экосистеме.
Многоуровневая архитектура защиты
Модель безопасности IIoT Платформы охватывает четыре уровня:
- Устройства: подписанные прошивки с защищённой загрузкой на RTU и полевых контроллерах, корпуса с защитой от вскрытия, искробезопасные барьеры ATEX там, где оборудование стоит во взрывоопасных зонах, и входы для контроля вскрытия на узлах учёта.
- Передача: TLS 1.3 со взаимной аутентификацией и индивидуальными сертификатами устройств, шифрованные сотовые туннели поверх GSM, GPRS, NB-IoT и LTE-M, VPN-доступ для операторов, сегментация сети или выделенный APN, а также IDS/IPS, NGFW и защита от DDoS.
- Платформа: физически защищённые дата-центры с управлением доступом, видеонаблюдением и резервированием питания и климата; контейнеризованные сервисы на SELinux или AppArmor с харденингом и регулярным патчингом; MFA, OAuth2/OIDC, RBAC и защита на уровне приложения от CSRF, XSS и SQLi; полное журналирование аудита по каждому измерению, оповещению и действию оператора.
- Хранилище: шифрование данных в состоянии покоя AES-256, управление ключами на HSM/KMS, стратегия резервного копирования 3-2-1, географическая локализация данных и суверенный хостинг ЕС по умолчанию.
Переносимость данных и контроль доступа третьих сторон
IIoT Платформа поддерживает контролируемый обмен данными и их переносимость: управление доступом третьих сторон, обмен через REST API и JSON, сценарии выгрузки для конечных пользователей и процессы экспорта данных, которые снижают функциональную привязку к поставщику. В проектах, где действуют требования регуляторов, корпоративной или партнёрской отчётности, оператор сам решает, кому открыть доступ, что выгрузить и в каком формате.
Независимое ядро платформы
Для критически важных объектов архитектурная независимость имеет значение. IIoT Платформа работает как самостоятельная операционная среда: построена на собственном коде, без обязательных сторонних компонентов времени выполнения в критически важном контуре. На такой основе строятся долгосрочная поддержка, предсказуемая эксплуатация и проекты с сертификационными требованиями.
Многоязычные процессы и внешний доступ
Локализация и внешний доступ настраиваются под проект — поверх единого ядра платформы.
Интерфейсы и документация на выбранном языке
Локализация — проектная задача. Пользовательские интерфейсы, отчёты, уведомления, формы, справочники, терминология и техническая документация переключаются на язык, выбранный оператором или конечным пользователем, — без изменений в логике платформы и поведении API. Это важно для операторов, работающих в нескольких странах, локальных сервисных подрядчиков и развёртываний с выходом на конечного потребителя.
Изолированный сервер-реплика для внешнего доступа
Когда доступ к актуальным данным нужен регуляторам, партнёрским операторам, биллинговым системам или конечным потребителям, VAD применяет модель сервера-реплики. Односторонняя репликация копирует данные из основной среды на изолированный сервер-реплику. Пользователи работают через портал «только чтение» — обратного канала в основной контур управления нет. Безопасность основной операционной среды сохраняется, а утверждённые данные открыты для прозрачного внешнего доступа.
Программная и аппаратная экосистема
Предложение VAD для нефтегаза не ограничивается программной частью. VAD поставляет IIoT Платформу как интегрированное программно-аппаратное решение — с гарантированной совместимостью между полевым оборудованием и цифровым уровнем.
Программная часть
- IIoT Платформа для обработки данных, хранения, визуализации и доступа к архивам.
- Дашборды, тренды, оповещения и процессы отчётности.
- API-уровень для корпоративного обмена данными и интеграций.
- Функции безопасности и администрирования: роли, права доступа, журналы событий.
Телеметрические устройства
- RTU и полевые контроллеры для сбора и передачи данных с объектов.
- Измерительные приборы: вычислители расхода, датчики давления, датчики температуры, телеметрия уровня.
- Исполнительные устройства: клапаны, задвижки, управляющие реле.
- Модули связи GSM, GPRS, NB-IoT и LTE-M.
Типичный маршрут внедрения: проектирование, поставка и настройка, развёртывание и пусконаладка, объединённая эксплуатация в едином контуре управления.
Модели развёртывания и сотрудничества
Заказчикам из нефтегаза стандартного SaaS-предложения обычно недостаточно. Поэтому VAD предлагает несколько вариантов владения и развёртывания — под договорные условия, требования безопасности и эксплуатационную модель конкретного проекта.
Варианты развёртывания
- Локальное развёртывание (on-premise) или частное облако.
- Управляемое выделенное облако.
- Гибридная модель для интеграций и резервирования.
- Совместная эксплуатация с поэтапной передачей.
Форматы сотрудничества
VAD поставляет платформу как лицензионное решение, как управляемое развёртывание или как проект с поэтапной передачей прав и исходных материалов. Среди именованных коммерческих моделей — передача исходного кода через эскроу с соглашениями о непрерывности деятельности. Для суверенных развёртываний — полная передача прав на ИС. Так оператор может начать с пилота, адаптировать конфигурацию к своей инфраструктуре и затем масштабироваться в рамках согласованной операционной модели — без функциональной привязки.
Передаваемые материалы проекта
В зависимости от модели проекта в комплект поставки могут входить исходный код и репозитории, техническая документация, схемы интеграции, структуры данных, обучение и передача доступа. Конкретный объём фиксируется договором и требованиями проекта.
Результаты для оператора
Для нефтегазовых операторов ценность решения — эксплуатационная, а не чисто техническая:
- Безопасность: управление доступом, аудит, защита данных для критически важной инфраструктуры.
- Быстрый старт: пилот, настройка и поэтапное масштабирование под реальный объём проекта.
- Совместимость: интеграция через API с ERP, биллингом, SCADA, GIS и смежными системами.
- Оптимизация затрат: автоматизация процессов, прозрачность выше, накладные расходы на интеграцию ниже.
- Масштабируемость: от одного объекта до распределённой корпоративной сети.
