Умный учёт воды — промышленное IoT-решение

Мы предлагаем промышленное IoT-решение для операторов водоснабжения. Ультразвуковые умные счётчики, датчики давления, удалённое управление запорной арматурой и IIoT Платформа — от одного европейского производителя.

Решение охватывает всю цепочку — от полевых датчиков и шкафных контроллеров до IIoT Платформы и интеграции со SCADA на бэк-энде. Разработано, произведено и сертифицировано в ЕС. Та же архитектура работает в водоснабжении, газораспределении, теплоснабжении и промышленных применениях.

Почему это важно

Сектор водоснабжения перестраивается под действием трёх факторов. Доля нерасчётной воды (NRW, Non-Revenue Water) растёт: европейские операторы теряют до 26% очищенной воды по пути к потребителю (EurEau). Распределительные сети стареют — средний возраст труб в муниципальных системах превышает 40 лет, значительная часть проложена в 1970–80-е годы. Регулирование ЕС ужесточается: Директива (ЕС) 2020/2184 о питьевой воде с 2027 года вводит новые обязательства по мониторингу, более жёсткий контроль загрязнителей и более частую цифровую отчётность. Прогнозируемый объём европейского рынка smart water — 4,7 млрд евро к 2028 году (CAGR 12,3%, MarketsAndMarkets).

Проблема

Операторы работают вслепую: ручной съём показаний, незамеченные утечки, нет данных о давлении, нет журнала аудита.

Операторы сталкиваются сразу с тремя проблемами. Физические потери в стареющих трубах обходятся европейским сетям в 9,1 млрд евро в год, а большинство утечек длятся месяцами, прежде чем их находят. В большинстве коммунальных компаний ЦВЕ показания снимают вручную один-два раза в год — счета выставляются по оценкам, аномалии остаются незамеченными, мониторинга в реальном времени нет. В целом по ЕС 85% муниципальных сетей работают вообще без онлайн-мониторинга давления и расхода, и диспетчеры реагируют на жалобы потребителей, а не на телеметрию.

Целевой результат

От реактивного тушения пожаров — к управлению водоснабжением на основе данных: почасовая телеметрия, оповещения за минуты, полный журнал аудита по требованиям ЕС.

VAD переводит сети водоснабжения с реактивного управления на работу с опорой на данные. Ежегодный ручной съём показаний сменяется почасовой телеметрией с расчётными данными. Утечки, которые сейчас находят через недели и месяцы, превращаются в оповещения с координатами на карте — за минуты. Пропуски в данных о давлении и расходе сменяются мониторингом по каждому району измерения давления (DMA, District Metered Area) в реальном времени. Отсутствующий журнал аудита становится полной цифровой записью, соответствующей требованиям ЕС.

Архитектура решения

Единая экосистема: умные устройства, IoT-связь и IIoT Платформа — сквозное решение от одного поставщика.

VAD IIoT Экосистема построена на трёх уровнях. Умные устройства: датчик давления и температуры VADTel-SENS, ультразвуковой счётчик воды VADTel-WUSM-25 и контроллер на DIN-рейку VADTel-ValveLink. Связь — по GPRS, NB-IoT и LoRaWAN. IIoT Платформа отвечает за аналитику, оповещения и управление запорной арматурой. Данные идут от датчика по NB-IoT или GPRS в IIoT Платформу, а оттуда — на дашборды и через API.

Умные устройства учёта воды

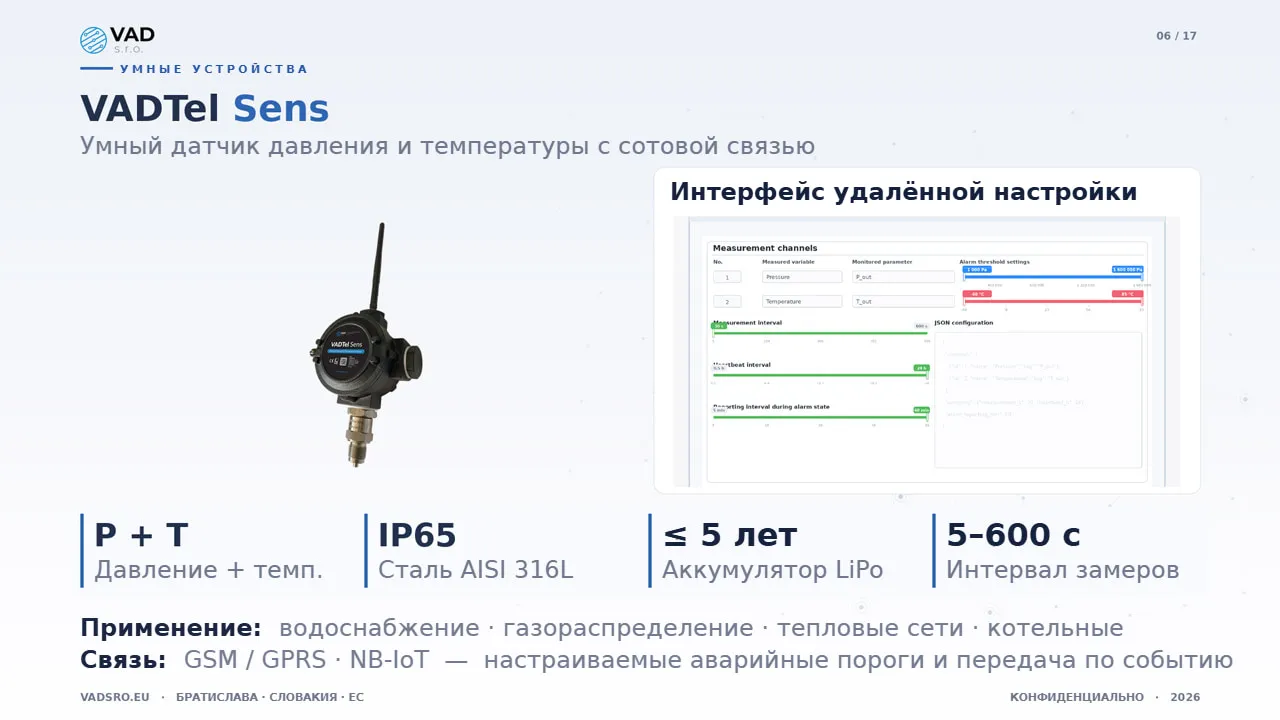

VADTel-SENS

Датчик давления и температуры с сотовой связью для полевой установки. Цельный корпус из нержавеющей стали AISI 316L с защитой IP65, встроенный аккумулятор LiPo обеспечивает до пяти лет автономной работы. Интервал измерений 5–600 секунд. Связь по GSM, GPRS и NB-IoT, настраиваемые пороги аварийных оповещений и передача данных по событию. Применение: водоснабжение, газораспределение, тепловые сети, котельные.

Параметр	Значение
Измерение	Давление + температура
Корпус	IP65, сталь AISI 316L
Батарея	LiPo, до 5 лет
Интервал	5–600 секунд
Связь	GSM / GPRS / NB-IoT

VADTel-WUSM-25

Ультразвуковой умный счётчик воды для бытового и коммерческого применения. DN 25, рейтинг MAP 16 / T50, погружной корпус IP68. Сертифицирован по MID к EN ISO 4064 Класс 2 (E2), производство в ЕС. Питание — батарея 3,0 В DC длительного срока службы. Интегрирован с IIoT Платформой: аналитика в реальном времени, доступ к архиву и история сеансов связи.

Параметр	Значение
Номинальный диаметр	DN 25
Защита	IP68, погружной
Питание	Батарея 3,0 В DC длительного срока службы
Сертификация	MID, EN ISO 4064
Точность	Класс 2 (E2)

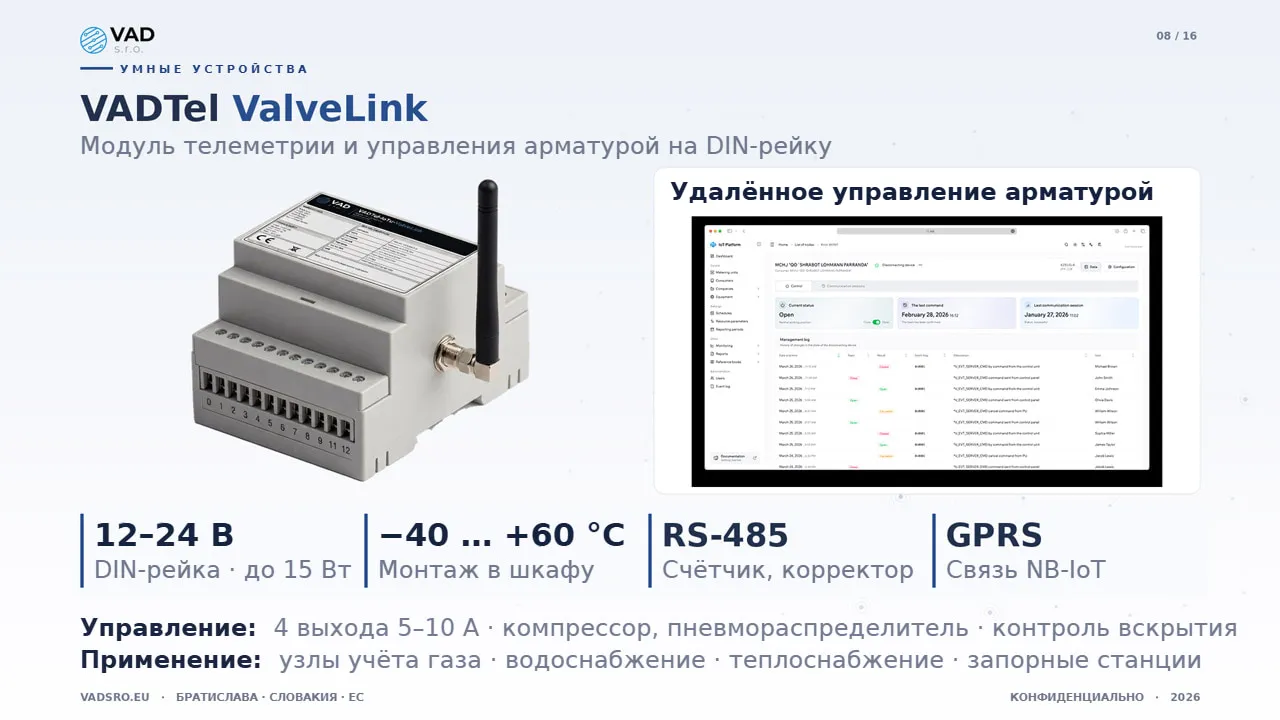

VADTel-ValveLink

Модуль телеметрии и управления запорной арматурой на DIN-рейку для установки в измерительный шкаф. Питание 12–24 В DC, потребление до 15 Вт, рабочий диапазон от −40 до +60 °C. Изолированный интерфейс RS-485 для счётчиков и корректоров, сотовая связь GPRS и NB-IoT, четыре выхода 5–10 А для управления компрессором и пневмораспределителем, вход контроля несанкционированного вскрытия шкафа. Применение: узлы учёта газа, водораспределительные сети, теплоснабжение, удалённые запорные станции.

Параметр	Значение
Питание	12–24 В DC, до 15 Вт
Температура	от −40 до +60 °C
Интерфейс учёта	RS-485, изолированный
Сотовая связь	GPRS / NB-IoT
Выходы	4 (5–10 А)

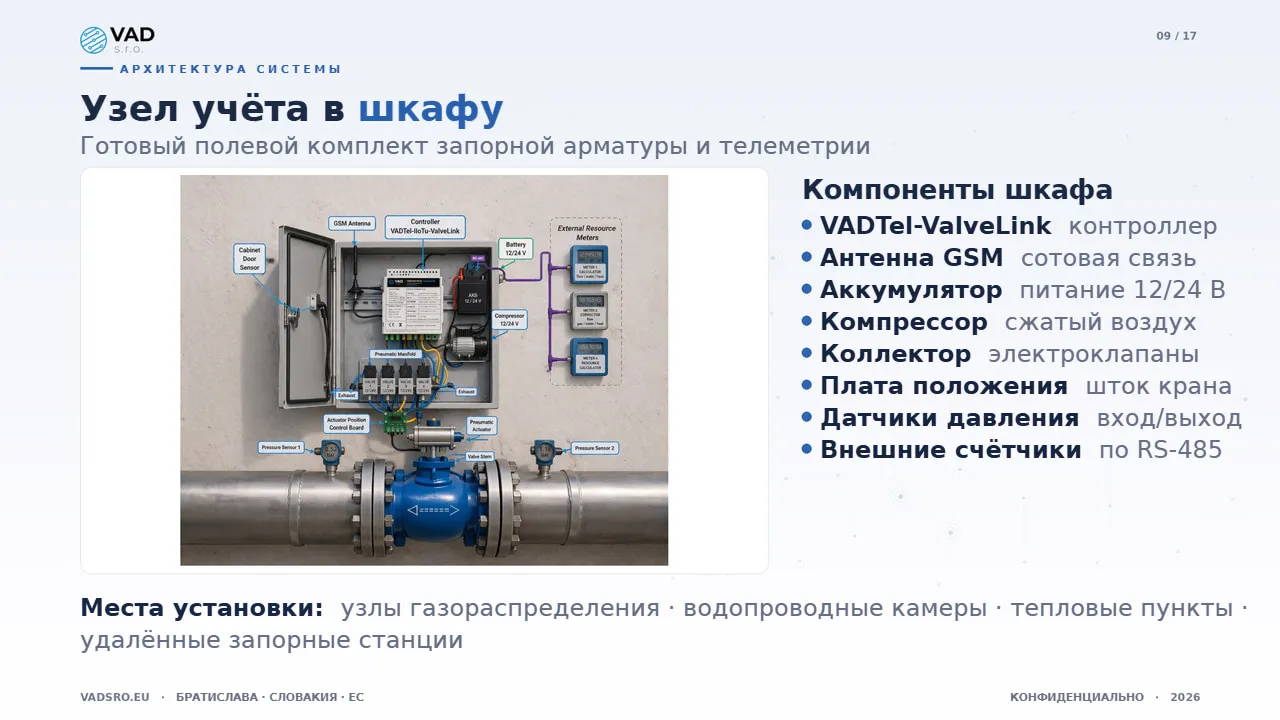

Полевой узел учёта

Готовый полевой комплект запорной арматуры и телеметрии — все компоненты для удалённого учёта воды и управления арматурой в одном шкафу.

В комплект входят: контроллер VADTel-ValveLink, антенна GSM для сотовой связи, аккумуляторное питание 12/24 В DC, пневматический компрессор, коллектор электромагнитных клапанов, плата датчика положения штока привода, датчики давления до и после арматуры, внешние приборы учёта по RS-485. Типичные места установки: водопроводные камеры, узлы редуцирования давления, тепловые подстанции, узлы газораспределения, удалённые запорные станции.

Облачная IIoT Платформа для водоснабжения

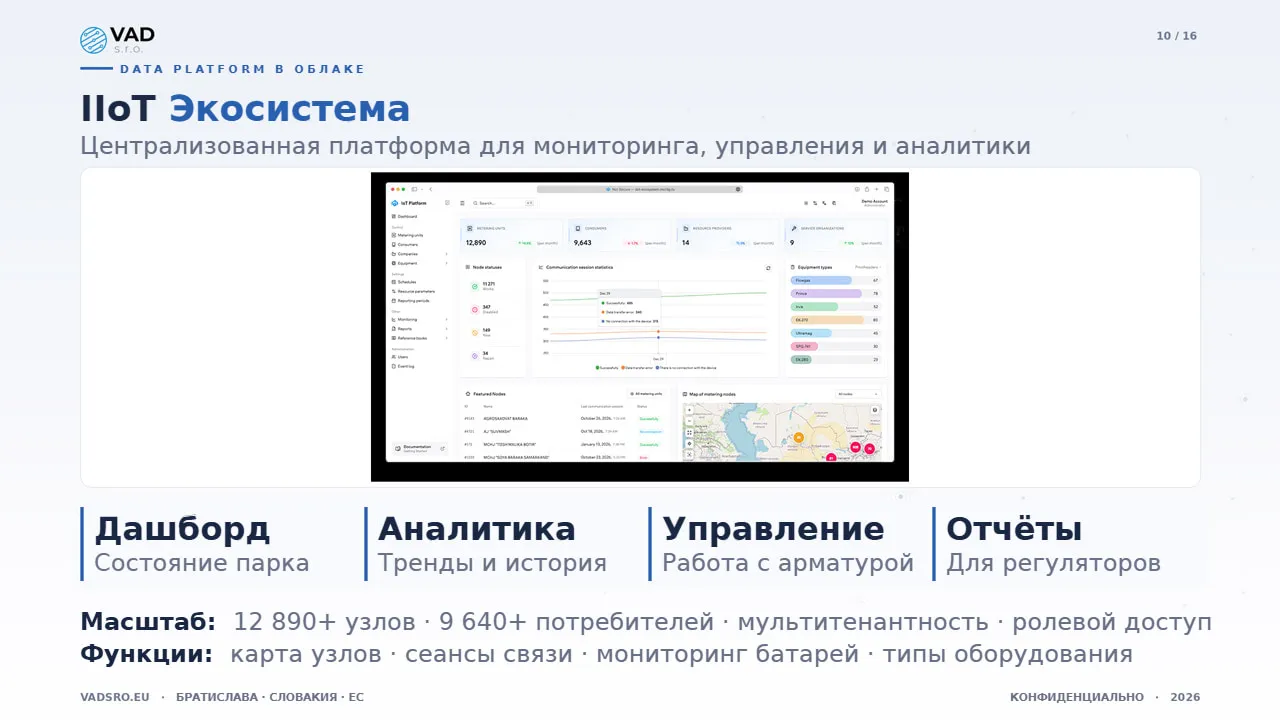

IIoT Платформа

IIoT Платформа — облачный компонент VAD IIoT Экосистемы: единая среда для мониторинга, управления и аналитики по всему развёрнутому парку. Сейчас платформа обслуживает более 12 890 узлов учёта и 9 640 потребителей, работает в мультитенантной архитектуре с ролевым управлением доступом. Четыре основных направления: дашборд состояния парка, аналитика трендов и исторические данные, операции с запорной арматурой, отчёты о соответствии требованиям.

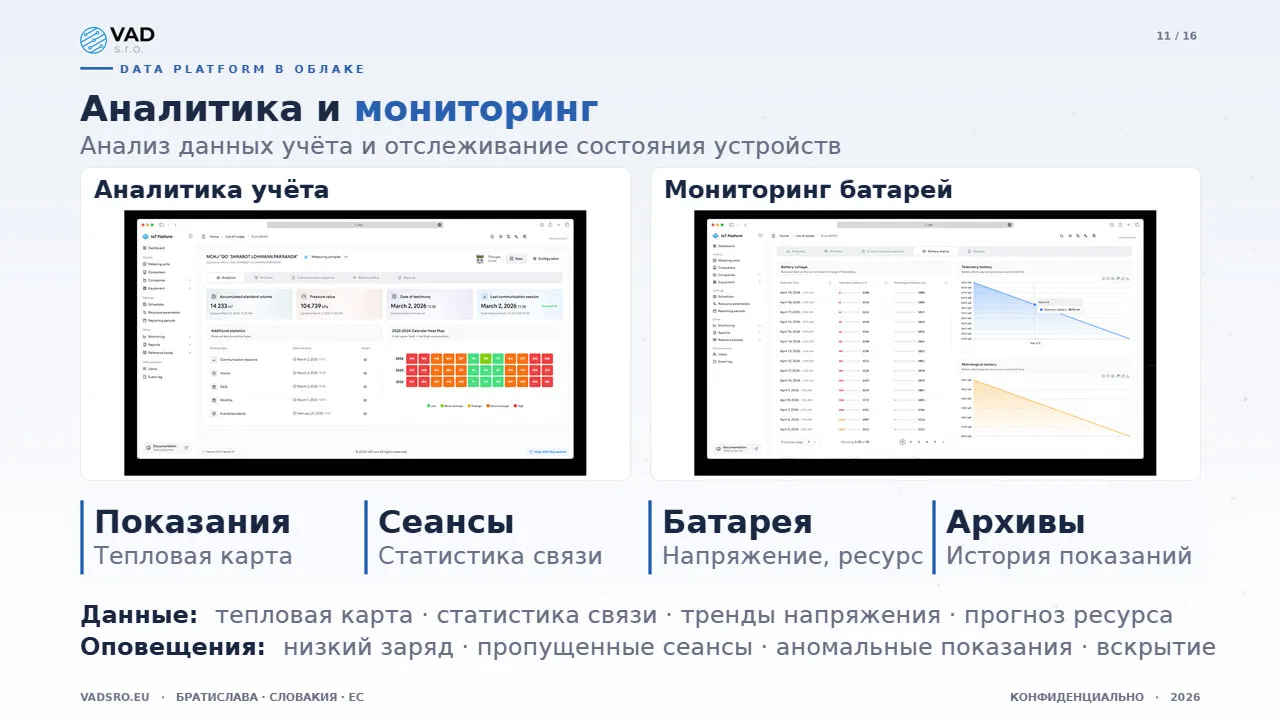

Аналитика и мониторинг

Платформа объединяет в одном представлении анализ данных учёта и контроль состояния устройств: календарные тепловые карты показаний приборов, статистика сеансов связи, мониторинг напряжения батарей с прогнозом ресурса, архивы исторических данных. Настраиваемые оповещения покрывают низкий заряд батареи, пропущенные сеансы связи, аномальные показания и события несанкционированного вскрытия.

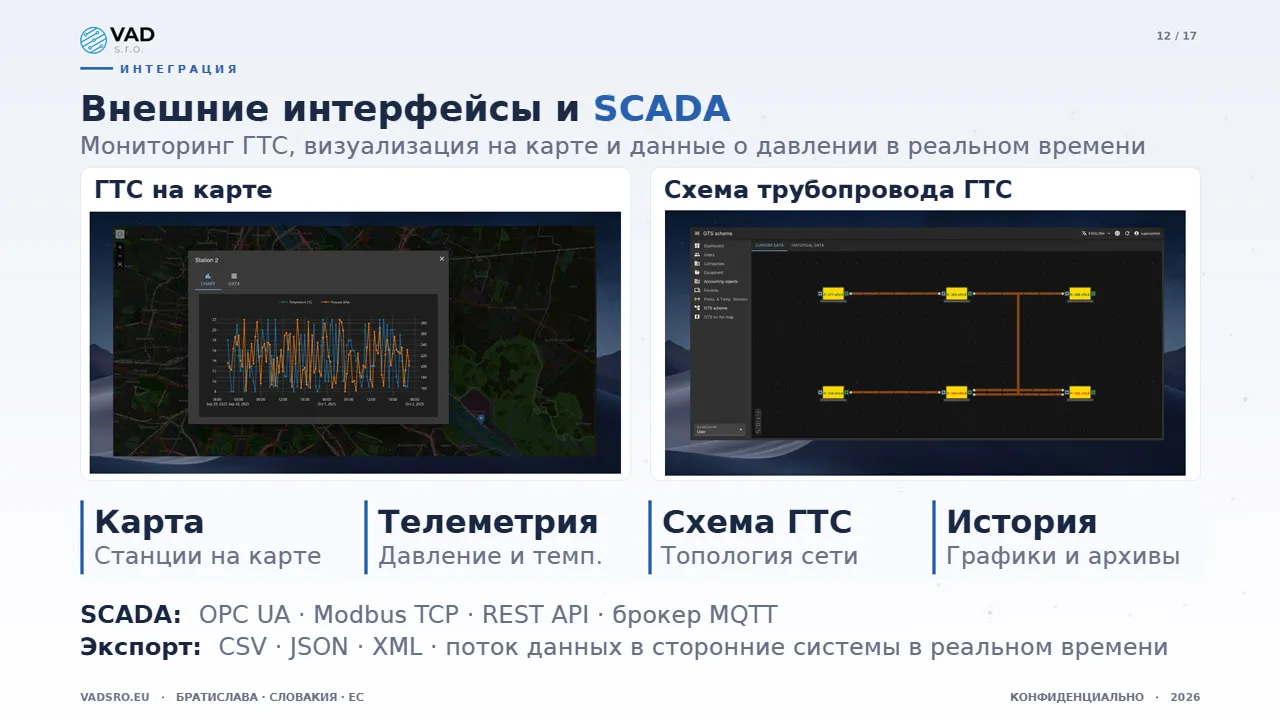

Внешние интерфейсы и SCADA

Платформа интегрируется с внешними SCADA-системами для мониторинга газотранспортной системы (ГТС / GTS), визуализации на карте и работы с давлением в режиме реального времени. Карта ГТС размещает станции на географической подложке, рядом — графики температуры и давления онлайн. Схема трубопровода ГТС отображает топологию сети с актуальными показаниями давления на каждом узле. Протоколы интеграции: OPC UA, Modbus TCP, REST API и MQTT. Платформа выгружает данные в CSV, JSON и XML и ведёт потоковую передачу в сторонние системы в реальном времени.

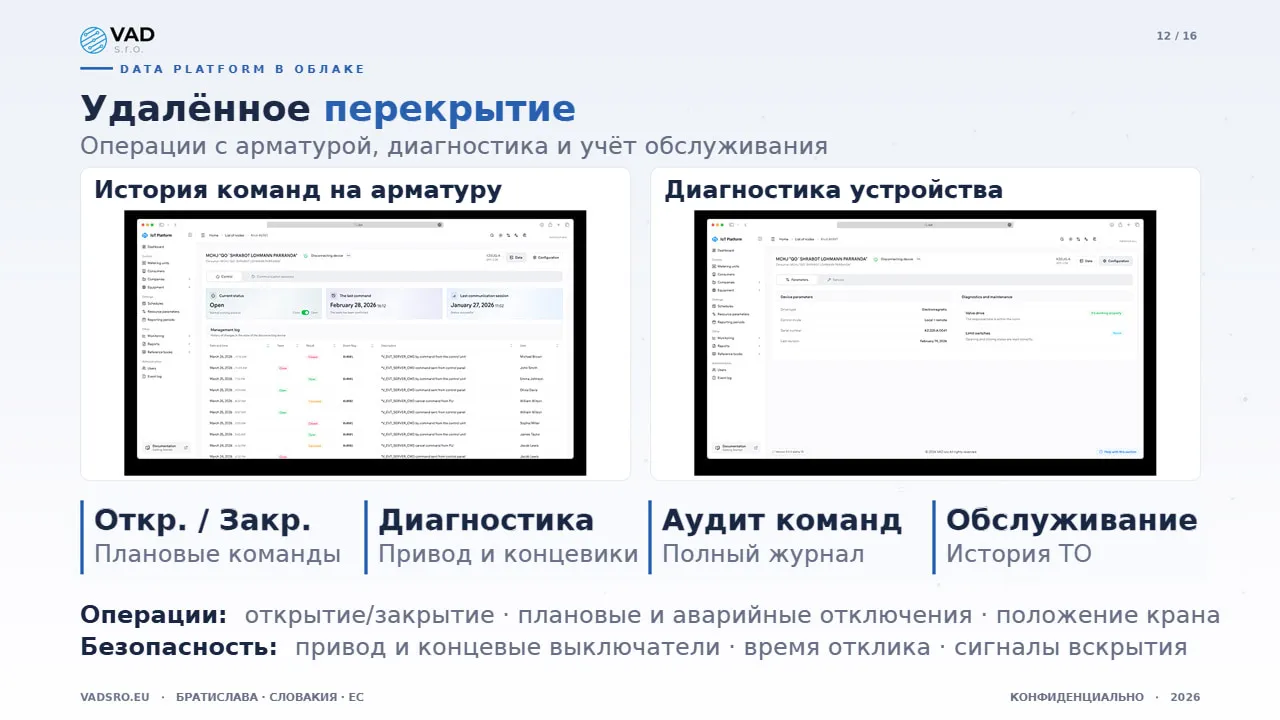

Удалённое перекрытие

Платформа даёт удалённое управление запорной арматурой с диагностикой и учётом обслуживания. Операторы подают команды на открытие и закрытие, планируют отключения, запускают аварийный останов и в реальном времени видят обратную связь по положению. Модуль диагностики отслеживает состояние привода, статус концевых выключателей и время отклика. Полный журнал аудита фиксирует каждую команду — с меткой времени, результатом и источником. История обслуживания регистрирует каждое техническое мероприятие — с датой, описанием работ и исполнителем.

Сценарии применения

VAD IIoT Экосистема обслуживает четыре сегмента коммунального хозяйства на одной платформе.

Учёт газа — корректоры объёма газа, удалённые запорные клапаны, шкафная телеметрия, оповещения об утечках и несанкционированном вскрытии.

Водоснабжение — ультразвуковые счётчики, мониторинг давления, аналитика потребления, обнаружение потерь.

Теплоснабжение — теплосчётчики, управление запорными станциями, телеметрия подстанций, контроль температуры.

Промышленность — гидравлические системы, пневматические сети, датчики в котельных, управление компрессорами.

Стандарты и сертификаты

Все продукты VAD разработаны, произведены и сертифицированы в ЕС.

Стандарт	Область	Детали
CE	Соответствие ЕС	Маркировка продукции для рынка ЕС
MID	Директива по метрологии	Фискальное утверждение по Директиве 2014/32/EU
EN ISO 4064	Стандарт счётчиков воды	Точность класса 2 (E2)
IP65 / IP68	Защита от внешних воздействий	SENS: IP65, WUSM-25: IP68
SELV	Безопасное низкое напряжение	Цепи < 30 В DC, OVC II
AISI 316L	Нержавеющая сталь	Коррозионная стойкость, альтернатива 304

Декларация о соответствии ЕС на каждый продукт. Соответствие WEEE и полная прослеживаемость продукции.

Почему VAD

Промышленный IoT с 1995 года — более 30 лет работы, развёрнуто свыше 12 890 узлов учёта воды. Четыре региональных офиса покрывают ЕС, MENA, Северную и Южную Америку и Азию.

Регион	Адрес	Контакты
Европа · штаб-квартира	Konventná 6, 811 03 Bratislava, Slovakia	+421 910 411 379 · inbox@vadsro.eu
MENA	Standard Chartered Tower, L5, Emaar Sq., Dubai, UAE	+971 585 947 197 · inbox.mena@vadsro.eu
Северная и Южная Америка	305 Central Avenue, Plainfield, NJ 07060, USA	+1 973 868 1855 · inbox.usa@vadsro.eu
Азия	Shota Rustaveli 45, Tashkent, Uzbekistan	+998 93 133 11 18 · inbox@utesol.uz

Контакты

Одна экосистема. Любая водопроводная сеть. Полный контроль.

Следующий шаг — воркшоп по объёму пилота. 90 минут · онлайн или офлайн · результат: объём работ и коммерческие условия.
